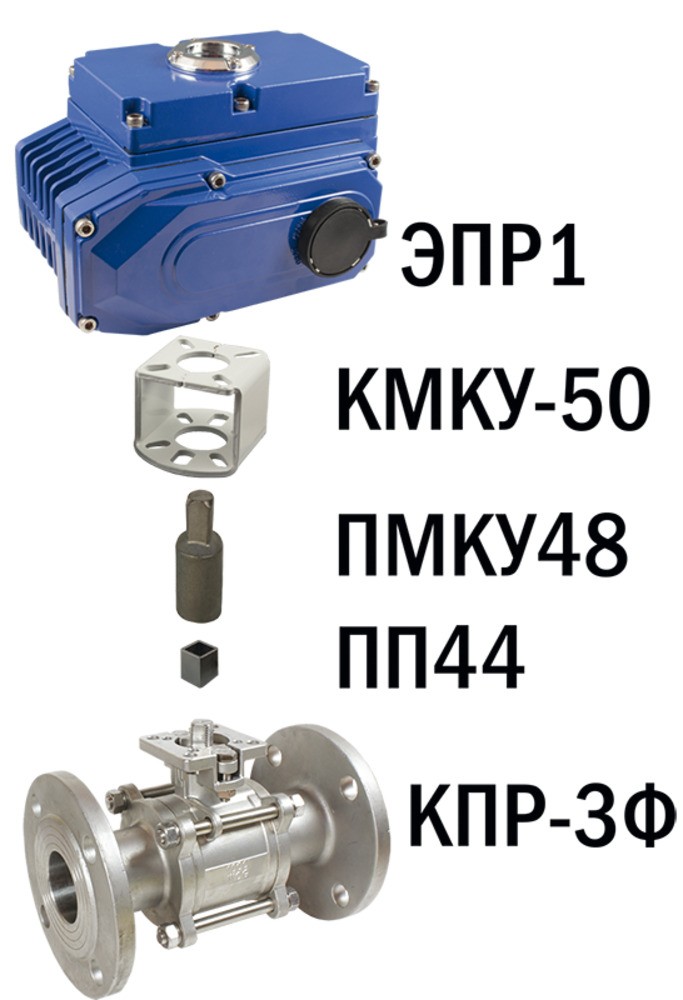

Кран шаровой фланцевый КПР-3Ф с электроприводом ЭПР1
Новинка
Кран шаровой фланцевый КПР-3Ф с электроприводом ЭПР1 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...150°C |
| Рабочее давление | 0...4 МПа |
| Диаметр условного прохода | 15...100 мм |
| Присоединение крана | Фланцевое F½"...F4" |

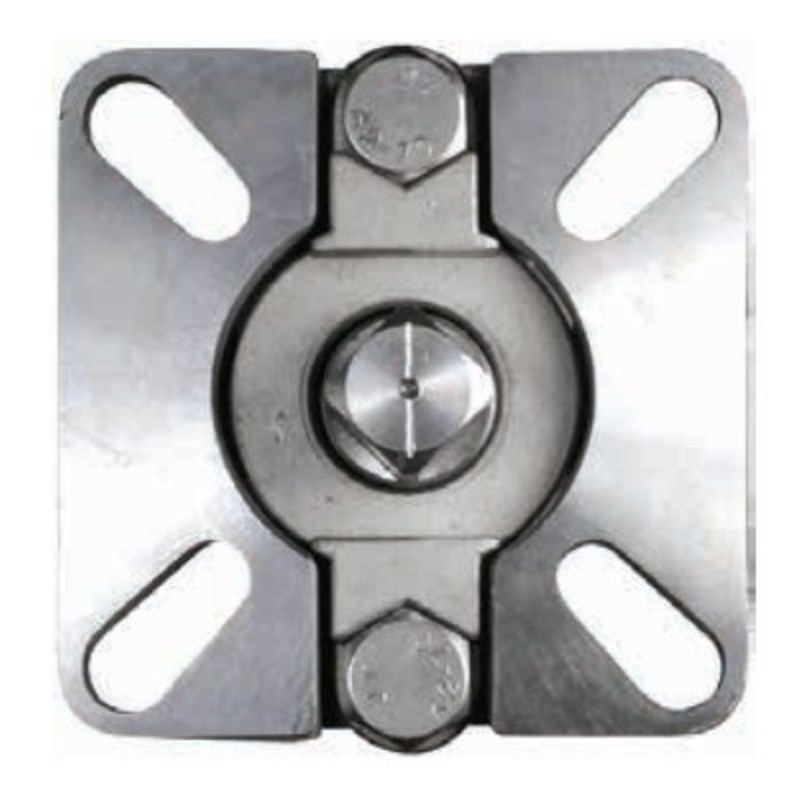

| Стандарт присоединения крана к приводу | ISO5211 |
| Модель электропривода | ЭПР1 |
| Питание электропривода | ~220 В, =24 В или от трехфазной сети ~380 В |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-3Ф-015 FSP | 15 | 20 | F½" | 9×9 | 1600 |
| КПР-3Ф-020 FSP | 20 | 38 | F¾" | 9×9 | 2300 |
| КПР-3Ф-025 FSP | 25 | 69 | F1" | 11×11 | 2900 |
| КПР-3Ф-032 FSP | 32 | 93 | F1¼" | 11×11 | 4400 |
| КПР-3Ф-040 FSP | 40 | 144 | F1½" | 14×14 | 5600 |
| КПР-3Ф-050 FSP | 50 | 229 | F2" | 14×14 | 8000 |
| КПР-3Ф-065 FSP | 65 | 404 | F2½" | 17×17 | 11 100 |
| КПР-3Ф-080 FSP | 80 | 573 | F3" | 17×17 | 18 000 |
| КПР-3Ф-100 FSP | 100 | 936 | F4" | 17×17 | 22 000 |
Расшифровка обозначения на примере крана КПР-3Ф-015 XYZ:
КПР-3Ф – модель крана.
015 – диаметр условного прохода в мм.
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-3Ф
Все модификации
| Артикул | Диаметр условного прохода, мм | Питание электропривода | Модель электропривода | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| O05547 | 15 | ~380 В | ЭПР1-003 | 120 дней | 25613 руб. |
| O05548 | 20 | ~380 В | ЭПР1-003 | 120 дней | 27334 руб. |
| O05549 | 25 | ~380 В | ЭПР1-003 | 120 дней | 31395 руб. |
| O05550 | 32 | ~380 В | ЭПР1-003 | 120 дней | 39735 руб. |
| O05551 | 15 | ~220 B | ЭПР1-003 | Со склада (комплектация 1..72 часа) | 25613 руб. |
| O05552 | 20 | ~220 B | ЭПР1-003 | Со склада (комплектация 1..72 часа) | 27334 руб. |
| O05553 | 25 | ~220 B | ЭПР1-003 | Со склада (комплектация 1..72 часа) | 31395 руб. |
| O05554 | 32 | ~220 B | ЭПР1-003 | Со склада (комплектация 1..72 часа) | 39735 руб. |
| O05555 | 15 | =24 В | ЭПР1-003 | 120 дней | 30933 руб. |
| O05556 | 20 | =24 В | ЭПР1-003 | 120 дней | 32654 руб. |
| O05557 | 25 | =24 В | ЭПР1-003 | 120 дней | 36715 руб. |
| O05558 | 32 | =24 В | ЭПР1-003 | 120 дней | 45055 руб. |
| O05559 | 15 | ~380 В | ЭПР1-008 | 120 дней | 32928 руб. |
| O05560 | 20 | ~380 В | ЭПР1-008 | 120 дней | 34649 руб. |
| O05561 | 25 | ~380 В | ЭПР1-008 | 120 дней | 38710 руб. |
| O05562 | 32 | ~380 В | ЭПР1-008 | 120 дней | 47050 руб. |
| O05563 | 40 | ~380 В | ЭПР1-008 | 120 дней | 50088 руб. |
| O05564 | 50 | ~380 В | ЭПР1-008 | 120 дней | 56455 руб. |
| O05565 | 15 | ~220 B | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 32928 руб. |
| O05566 | 20 | ~220 B | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 34649 руб. |
| O05567 | 25 | ~220 B | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 38710 руб. |
| O05568 | 32 | ~220 B | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 47050 руб. |
| O05569 | 40 | ~220 B | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 50088 руб. |
| O05570 | 50 | ~220 B | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 56455 руб. |
| O05571 | 15 | =24 В | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 38248 руб. |
| O05572 | 20 | =24 В | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 39969 руб. |
| O05573 | 25 | =24 В | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 44030 руб. |
| O05574 | 32 | =24 В | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 52370 руб. |
| O05575 | 40 | =24 В | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 55408 руб. |
| O05576 | 50 | =24 В | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 61775 руб. |
| O05577 | 40 | ~380 В | ЭПР1-015 | 120 дней | 53746 руб. |
| O05578 | 50 | ~380 В | ЭПР1-015 | 120 дней | 60113 руб. |
| O05579 | 65 | ~380 В | ЭПР1-015 | 120 дней | 76163 руб. |
| O05580 | 80 | ~380 В | ЭПР1-015 | 120 дней | 90732 руб. |
| O05581 | 40 | ~220 B | ЭПР1-015 | Со склада (комплектация 1..72 часа) | 53746 руб. |
| O05582 | 50 | ~220 B | ЭПР1-015 | Со склада (комплектация 1..72 часа) | 60113 руб. |
| O05583 | 65 | ~220 B | ЭПР1-015 | Со склада (комплектация 1..72 часа) | 76163 руб. |
| O05584 | 80 | ~220 B | ЭПР1-015 | 120 дней | 90732 руб. |
| O05585 | 40 | =24 В | ЭПР1-015 | Со склада (комплектация 1..72 часа) | 59066 руб. |
| O05586 | 50 | =24 В | ЭПР1-015 | Со склада (комплектация 1..72 часа) | 65433 руб. |
| O05587 | 65 | =24 В | ЭПР1-015 | Со склада (комплектация 1..72 часа) | 81483 руб. |
| O05588 | 80 | =24 В | ЭПР1-015 | 120 дней | 96052 руб. |
| O05589 | 65 | ~380 В | ЭПР1-060 | Со склада (комплектация 1..72 часа) | 100435 руб. |
| O05590 | 80 | ~380 В | ЭПР1-060 | 120 дней | 115004 руб. |
| O05591 | 100 | ~380 В | ЭПР1-060 | Со склада (комплектация 1..72 часа) | 141546 руб. |
| O05592 | 65 | ~220 B | ЭПР1-060 | 120 дней | 100435 руб. |
| O05593 | 80 | ~220 B | ЭПР1-060 | 120 дней | 115004 руб. |
| O05594 | 100 | ~220 B | ЭПР1-060 | 120 дней | 141546 руб. |
| O05595 | 65 | =24 В | ЭПР1-060 | Со склада (комплектация 1..72 часа) | 105755 руб. |
| O05596 | 80 | =24 В | ЭПР1-060 | 120 дней | 120324 руб. |
| O05597 | 100 | =24 В | ЭПР1-060 | Со склада (комплектация 1..72 часа) | 146866 руб. |
| O05598 | 100 | ~380 В | ЭПР1-100 | 120 дней | 146866 руб. |
| O05599 | 100 | ~220 B | ЭПР1-100 | Со склада (комплектация 1..72 часа) | 146866 руб. |
| O05600 | 100 | =24 В | ЭПР1-100 | 120 дней | 152186 руб. |
| Габаритные размеры |
 |
| Модель | Размеры, мм | |||||||||||||||
| F | DN | B | b | C | D1 | D2 | D3 | E×E | f | H | L | M×M | n-∅ d | N | K | |
| КПР-3Ф-015 | F½" | 15 | 40 | 11 | 11,5 | 42 | 65 | 93 | 43×43 | 1,5 | 98 | 129 | 9×9 | 4-∅ 14 | 36 (F03) | 42 (F04) |
| КПР-3Ф-020 | F¾" | 20 | 44 | 18 | 12 | 58 | 75 | 103 | 43×43 | 2 | 108 | 150 | 9×9 | 4-∅ 14 | 36 (F03) | 42 (F04) |
| КПР-3Ф-025 | F1" | 25 | 52 | 18 | 13 | 67 | 85 | 115 | 49×49 | 2 | 160 | 156 | 11×11 | 4-∅ 14 | 42 (F04) | 50 (F05) |
| КПР-3Ф-032 | F1¼" | 32 | 65 | 15,5 | 12 | 74 | 100 | 132 | 49×49 | 2,5 | 145 | 176 | 11×11 | 4-∅ 18 | 42 (F04) | 50 (F05) |
| КПР-3Ф-040 | F1½" | 40 | 80 | 14 | 14 | 82 | 110 | 145 | 66×66 | 2 | 167 | 193 | 14×14 | 4-∅ 18 | 50 (F05) | 70 (F07) |
| КПР-3Ф-050 | F2" | 50 | 80 | 17 | 16 | 98 | 125 | 160 | 69×69 | 4 | 175 | 230 | 14×14 | 4-∅ 18 | 50 (F05) | 70 (F07) |
| КПР-3Ф-065 | F2½" | 65 | 97 | 20 | 17,5 | 117 | 145 | 182 | 94×94 | 3 | 205 | 293 | 17×17 | 8-∅ 18 | 70 (F07) | 102 (F10) |
| КПР-3Ф-080 | F3" | 80 | 115 | 20 | 20 | 132 | 160 | 195 | 95×95 | 2,5 | 230 | 313 | 17×17 | 8-∅ 18 | 70 (F07) | 102 (F10) |
| КПР-3Ф-100 | F4" | 100 | 120 | 23 | 21 | 156 | 190 | 234 | 93×93 | 2,5 | 275 | 347 | 17×17 | 8-∅ 22 | 70 (F07) | 102 (F10) |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 20.02.2024 | 0.93 Мб |  |
Рабочая среда:
—
вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды:
—
−20...+150°С
Рабочее давление:
—
0...4 МПа
Диаметр условного прохода:
—
15...100 мм
Материал корпуса:
—
нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение:
—
фланцевое F½...F4
Стандарт присоединения крана к приводу:
—
ISO5211
Модель электропривода:
—
ЭПР1
Питание электропривода:
—
~220 В, =24 В или от трехфазной сети ~380 В
