Кран шаровой трехходовой КПР-Т3-Т (T-тип) с электроприводом ЭПР1
Новинка
Кран шаровой трехходовой КПР-Т3-Т с электроприводом ЭПР1 предназначены для управления потоком рабочей среды в трубопроводе
Особенности
- Универсальный тип (T-тип) позволяет использовать кран и как переключающий, и как смесительный
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Тип крана | Т (универсальный) |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°С |
| Рабочее давление | 0,0…6,9 МПа (0,0…1,6 МПа — для пара) |
| Диаметр условного прохода | 15...50 мм |
| Присоединение крана | Резьбовое G½"...G2" |

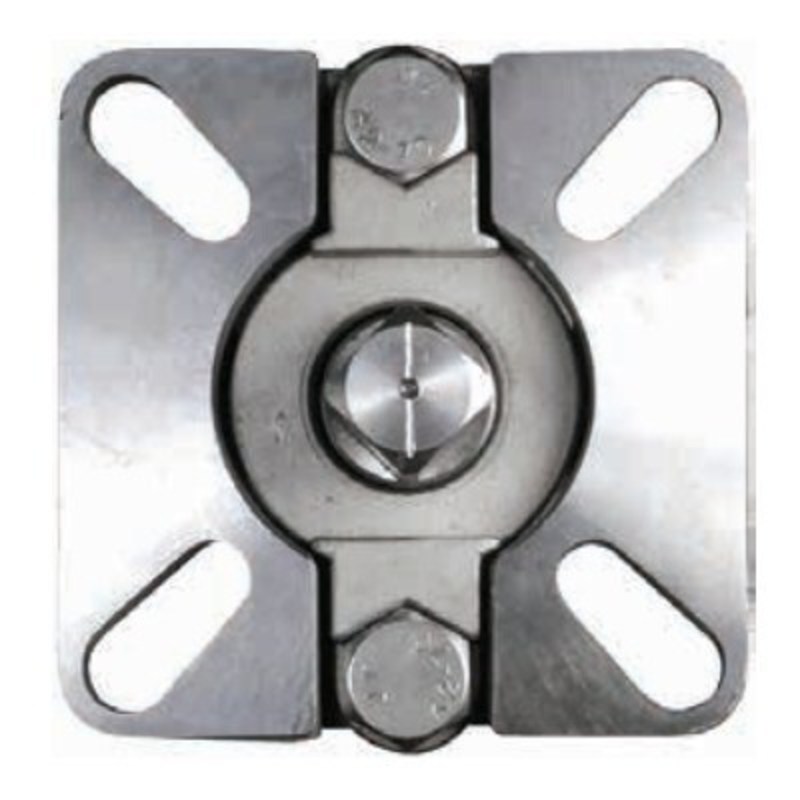

| Стандарт присоединения крана к приводу | ISO5211 |
| Модель электропривода | ЭПР1 |
| Питание электропривода | ~220 В, =24 В или от трехфазной сети ~380 В |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-Т3-Т-015/12-GSP | 15 | 20 | ½" | 9×9 | 480 |
| КПР-Т3-Т-020/15-GSP | 20 | 38 | ¾" | 9×9 | 680 |
| КПР-Т3-Т-025/18-GSP | 25 | 69 | 1" | 11×11 | 1030 |
| КПР-Т3-Т-032/25-GSP | 32 | 93 | 1¼" | 11×11 | 1950 |
| КПР-Т3-Т-040/32-GSP | 40 | 144 | 1½" | 14×14 | 3270 |
| КПР-Т3-Т-050/38-GSP | 50 | 229 | 2" | 14×14 | 4320 |
Расшифровка обозначения на примере крана КПР-Т3-Т-015/12-XYZ:
КПР-Т3 – модель крана.
Т – тип крана, универсальный.
015 – диаметр условного прохода.
12 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-Т3-Т
Все модификации
| Артикул | Диаметр условного прохода, мм | Питание электропривода | Модель электропривода | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| O05388 | 15 | ~380 В | ЭПР1-003 | 120 дней | 21499 руб. |
| O05389 | 20 | ~380 В | ЭПР1-003 | 120 дней | 22590 руб. |
| O05390 | 25 | ~380 В | ЭПР1-003 | 120 дней | 24431 руб. |
| O05391 | 32 | ~380 В | ЭПР1-003 | 120 дней | 29205 руб. |
| O05392 | 15 | ~220 B | ЭПР1-003 | Со склада (комплектация 1..72 часа) | 21499 руб. |
| O05393 | 20 | ~220 B | ЭПР1-003 | Со склада (комплектация 1..72 часа) | 22590 руб. |
| O05394 | 25 | ~220 B | ЭПР1-003 | Со склада (комплектация 1..72 часа) | 24431 руб. |
| O05395 | 32 | ~220 B | ЭПР1-003 | 120 дней | 29205 руб. |
| O05396 | 15 | =24 В | ЭПР1-003 | 120 дней | 26819 руб. |
| O05397 | 20 | =24 В | ЭПР1-003 | 120 дней | 27910 руб. |
| O05398 | 25 | =24 В | ЭПР1-003 | 120 дней | 29751 руб. |
| O05399 | 32 | =24 В | ЭПР1-003 | 120 дней | 34525 руб. |
| O05400 | 15 | ~380 В | ЭПР1-008 | 120 дней | 28814 руб. |
| O05401 | 20 | ~380 В | ЭПР1-008 | 120 дней | 29905 руб. |
| O05402 | 25 | ~380 В | ЭПР1-008 | 120 дней | 31746 руб. |
| O05403 | 32 | ~380 В | ЭПР1-008 | 120 дней | 36520 руб. |
| O05404 | 40 | ~380 В | ЭПР1-008 | 120 дней | 41294 руб. |
| O05405 | 50 | ~380 В | ЭПР1-008 | 120 дней | 45794 руб. |
| O05406 | 15 | ~220 B | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 28814 руб. |
| O05407 | 20 | ~220 B | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 29905 руб. |
| O05408 | 25 | ~220 B | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 31746 руб. |
| O05409 | 32 | ~220 B | ЭПР1-008 | 120 дней | 36520 руб. |
| O05410 | 40 | ~220 B | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 41294 руб. |
| O05411 | 50 | ~220 B | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 45794 руб. |
| O05412 | 15 | =24 В | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 34134 руб. |
| O05413 | 20 | =24 В | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 35225 руб. |
| O05414 | 25 | =24 В | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 37066 руб. |
| O05415 | 32 | =24 В | ЭПР1-008 | 120 дней | 41840 руб. |
| O05416 | 40 | =24 В | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 46614 руб. |
| O05417 | 50 | =24 В | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 51114 руб. |
| O05418 | 40 | ~380 В | ЭПР1-015 | 120 дней | 44952 руб. |
| O05419 | 50 | ~380 В | ЭПР1-015 | 120 дней | 49452 руб. |
| O05420 | 40 | ~220 B | ЭПР1-015 | Со склада (комплектация 1..72 часа) | 44952 руб. |
| O05421 | 50 | ~220 B | ЭПР1-015 | Со склада (комплектация 1..72 часа) | 49452 руб. |
| O05422 | 40 | =24 В | ЭПР1-015 | Со склада (комплектация 1..72 часа) | 50272 руб. |
| O05423 | 50 | =24 В | ЭПР1-015 | Со склада (комплектация 1..72 часа) | 54772 руб. |
| Схема работы | ||||
 | ||||
| Переключающий кран | Смесительный кран | |||
| A. Вход В, С. Выходы | A. Выход В, С. Входы | |||
 |  |  |  | |
| Положение 1 | Положение 2 | Положение 1 | Положение 2 | |

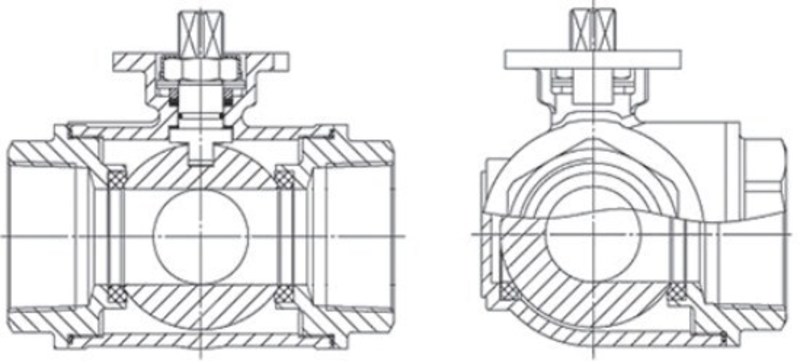

| Габаритные размеры |
 |
| Модель | Ду | Дэф, мм | G | Размеры, мм | |||||||||||
| A1 | E×E | H | h | L | L1 | L2 | M×M | ∅ N | ∅ K | ||||||
| КПР-Т3-Т-015/12 | 15 | 12 | ½" | 63,7 | 43×43 | 38 | 8,5 | 72 | 35 | 58 | 9×9 | 36 (F03) | 42 (F04) | ||
| КПР-Т3-Т-020/15 | 20 | 15 | ¾" | 69 | 43×43 | 41 | 9 | 81,7 | 40 | 62 | 9×9 | 36 (F03) | 42 (F04) | ||
| КПР-Т3-Т-025/18 | 25 | 18 | 1" | 83,4 | 48×48 | 49 | 12 | 89,3 | 44 | 69 | 11×11 | 42 (F04) | 50 (F05) | ||
| КПР-Т3-Т-032/25 | 32 | 25 | 1¼" | 100 | 48×48 | 56 | 11 | 127 | 62 | 94 | 11×11 | 42 (F04) | 50 (F05) | ||
| КПР-Т3-Т-040/32 | 40 | 32 | 1½" | 121,5 | 68×68 | 67 | 16 | 137,4 | 69 | 107 | 14×14 | 50 (F05) | 70 (F07) | ||
| КПР-Т3-Т-050/38 | 50 | 35 | 2" | 138 | 68×68 | 75 | 16 | 154 | 77 | 120 | 14×14 | 50 (F05) | 70 (F07) | ||
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 21.02.2024 | 1 Мб |  |
Тип:
—
универсальный (Т-тип)
Рабочая среда:
—
пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды:
—
−20...+150°С
Рабочее давление:
—
0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода:
—
15...50 мм
Материал корпуса:
—
нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G½...G2
Стандарт присоединения крана к приводу:
—
ISO5211
Модель электропривода:
—
ЭПР1
Питание электропривода:
—
~220 В, =24 В или от трехфазной сети ~380 В
