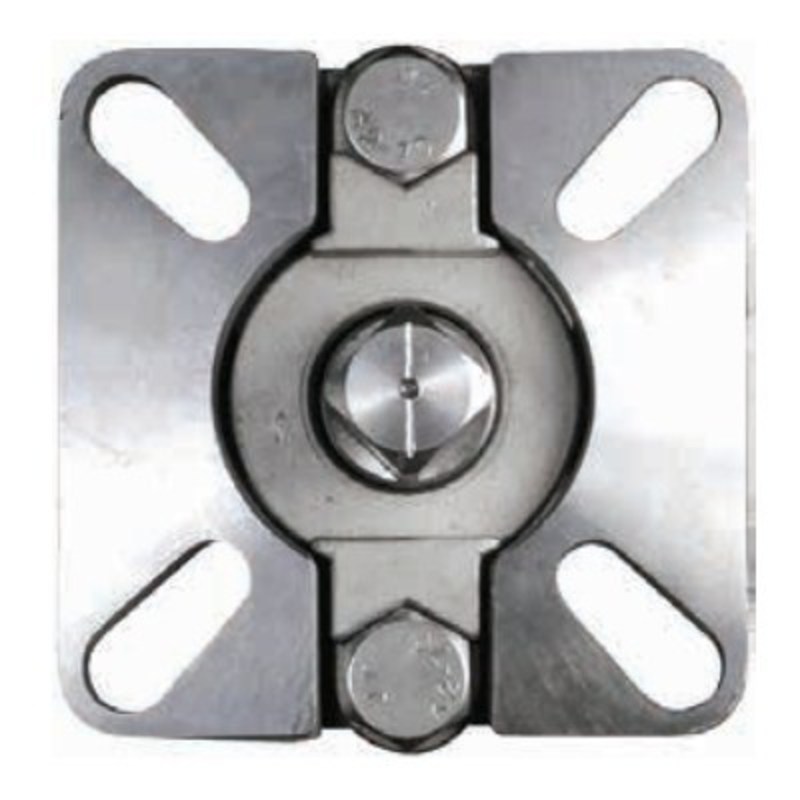

Кран шаровой фланцевый КПР-2Ф
Кран шаровой фланцевый КПР-2Ф предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0...1,6 МПа |
| Диаметр условного прохода | 15...150 мм |
| Присоединение крана | Фланцевое F½"...F6" |
| Стандарт присоединения крана к приводу | ISO5211 |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-2Ф-015 FSP | 15 | 20 | F½" | 9×9 | 2300 |
| КПР-2Ф-020 FSP | 20 | 38 | F¾" | 9×9 | 3000 |
| КПР-2Ф-025 FSP | 25 | 69 | F1" | 11×11 | 3600 |
| КПР-2Ф-032 FSP | 32 | 93 | F1¼" | 11×11 | 3500 |
| КПР-2Ф-040 FSP | 40 | 144 | F1½" | 14×14 | 6200 |
| КПР-2Ф-050 FSP | 50 | 229 | F2" | 14×14 | 8000 |
| КПР-2Ф-065 FSP | 65 | 404 | F2½" | 17×17 | 11 100 |
| КПР-2Ф-080 FSP | 80 | 573 | F3" | 17×17 | 13 700 |
| КПР-2Ф-100 FSP | 100 | 936 | F4" | 17×17 | 17 100 |
| КПР-2Ф-125 FSP | 125 | 1200 | F5" | 24×24 | 31 800 |
| КПР-2Ф-150 FSP | 150 | 1900 | F6" | 24×24 | 42 800 |
Все модификации
| Артикул | Диаметр условного прохода, мм | Ручной привод в комплекте | Срок поставки | Стоимость |
|---|---|---|---|---|
| O39472 | 15 | Нет | Со склада | 8858 руб. |
| O39473 | 20 | Нет | Со склада | 10436 руб. |
| O39474 | 25 | Нет | Со склада | 14190 руб. |
| O39475 | 32 | Нет | Под заказ к 2024.06.20 | 17865 руб. |
| O39476 | 40 | Нет | Со склада | 22091 руб. |
| O39477 | 50 | Нет | Со склада | 27885 руб. |
| O39478 | 65 | Нет | Со склада | 42743 руб. |
| O39479 | 80 | Нет | Под заказ к 2024.09.01 | 52144 руб. |
| O39480 | 100 | Нет | Со склада | 59745 руб. |
| O39481 | 125 | Нет | Снято с производства | 94751 руб. |
| O39482 | 150 | Нет | Со склада | 124125 руб. |
| O39483 | 15 | ПРК2-020 | Со склада (комплектация 1..72 часа) | 8877 руб. |
| O39484 | 20 | ПРК2-020 | Со склада (комплектация 1..72 часа) | 10455 руб. |
| O39485 | 25 | ПРК2-032 | Со склада (комплектация 1..72 часа) | 14223 руб. |
| O39486 | 32 | ПРК2-032 | 120 дней | 17898 руб. |
| O39487 | 40 | ПРК2-050 | Со склада (комплектация 1..72 часа) | 22141 руб. |
| O39488 | 50 | ПРК2-050 | Со склада (комплектация 1..72 часа) | 27935 руб. |
| O39489 | 65 | ПРК2-080 | Со склада (комплектация 1..72 часа) | 42815 руб. |
| O39490 | 80 | ПРК2-080 | 120 дней | 52216 руб. |
| O39491 | 65 | ПРК2-100 | Со склада (комплектация 1..72 часа) | 42815 руб. |
| O39492 | 80 | ПРК2-100 | 120 дней | 52216 руб. |
| O39493 | 100 | ПРК2-100 | Со склада (комплектация 1..72 часа) | 59817 руб. |
Расшифровка обозначения на примере крана КПР-2Ф-015 XYZ:
КПР-2Ф – модель крана.
015 – Ду, мм (диаметр условного отверстия).
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-2Ф
| Модель крана | Посадочный размер, мм | Крутящий момент, Н·м | Модель привода | |||||
| Ручка ПРК2 | Пневмоприводы | Электроприводы | ||||||
| ППР1 | ППР2 | ЭПР1 | ЭПР3 | |||||
| КПР-2Ф-015 | 9×9 | 5 | -020-09/129 | -040* | -040* | -003* | -003* | |
| КПР-2Ф-020 | 9×9 | 6 | -020-09/129 | -040* | -040* | -003* | -003* | |
| КПР-2Ф-025 | 11×11 | 10 | -032-11/147 | -040 | -040 | -003 | -003 | |
| КПР-2Ф-032 | 11×11 | 12 | -032-11/147 | -040 | -040 | -003 | -003 | |
| КПР-2Ф-040 | 14×14 | 15 | -050-14/183 | -063 | -063 | -008 | -008 | |
| КПР-2Ф-050 | 14×14 | 22 | -050-14/183 | -063 | -063 | -008 | -008 | |
| КПР-2Ф-065 | 17×17 | 30 | -080-17/241 | -083 | -083 | -015 | -015 | |
| КПР-2Ф-080 | 17×17 | 45 | -080-17/241 | -083 | -083 | -015 | -015 | |
| КПР-2Ф-100 | 17×17 | 75 | -100-17/293 | -105 | -105 | -060 | – | |
| КПР-2Ф-125 | 24×24 | 220 | – | – | – | – | – | |
| КПР-2Ф-150 | 24×24 | 247 | – | – | – | – | – | |

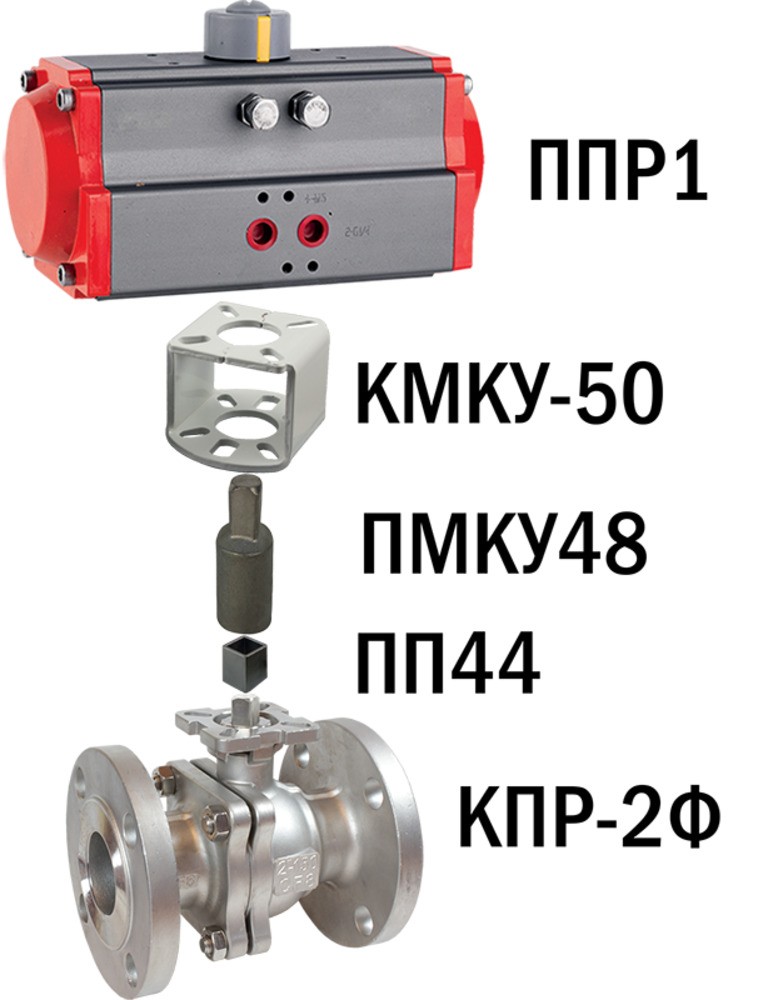

* Для установки потребуется монтажный комплект (приобретается отдельно):
- переходник ПП44-11/9 или ПП44-11/9-Н;
- переходник ПМКУ48-11/11-47;
- крепеж КМКУ-50.
Для установки приводов ЭПР3 и ЭПР3У потребуется только переходник ПМКУ48-11/11-47 и крепеж КМКУ-50.
1 – Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-14/9 или типа «квадрат-квадрат» ПП44-14/9
2 – Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-14/11 или типа «квадрат-квадрат» ПП44-14/11
3 – Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-17/11 или типа «квадрат-квадрат» ПП44-17/11
4 – Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-17/14 или типа «квадрат-квадрат» ПП44-17/14
Рекомендуется устанавливать на кран либо соответствующий ему тип привода ППР или ЭПР из таблицы, либо следующий за ним. Для ППР также возможна установка приводов на один или два типоразмера больше номинального с применением переходников ПП44 и ПП84.
Например, на кран КПР-2Ф-015 можно поставить ППР1-032, а при необходимости (высокое давление среды, срочная замена и т. д.) возможно установить и ППР1-040, -052.
Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84, при необходимости в комбинации с переходником «квадрат-квадрат» ПП44.

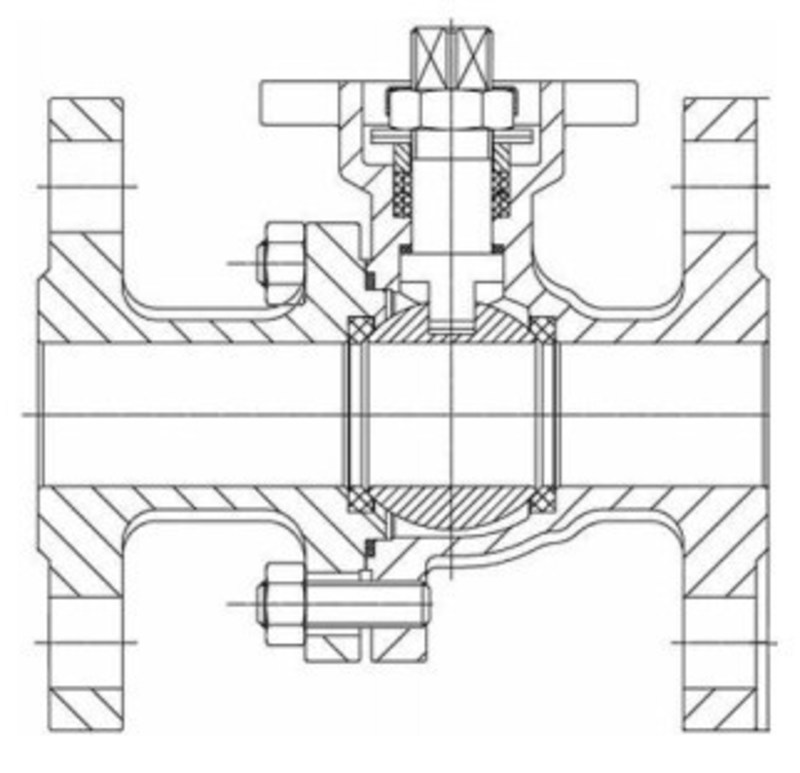

| Габаритные размеры |
 |
| Модель | Размеры, мм | ||||||||||||||
| F | DN | b | C | D1 | D2 | D3 | E×E | f | H | L | M×M | K | N | n-∅ d | |
| КПР-2Ф-015 | F½" | 15 | 16 | 11 | 44 | 65 | 93 | 44×44 | 2 | 97 | 115 | 9×9 | 36 (F03) | 42 (F04) | 4-14 |
| КПР-2Ф-020 | F¾" | 20 | 18 | 14 | 57 | 75 | 104 | 44×44 | 2 | 106 | 120 | 9×9 | 36 (F03) | 42 (F04) | 4-14 |
| КПР-2Ф-025 | F1" | 25 | 18 | 11 | 67,5 | 85 | 114 | 50×50 | 2 | 117 | 124 | 11×11 | 42 (F04) | 50 (F05) | 4-14 |
| КПР-2Ф-032 | F1¼" | 32 | 16 | 12 | 64 | 90 | 115 | 50×50 | 2 | 120 | 140 | 11×11 | 42 (F04) | 50 (F05) | 4-16 |
| КПР-2Ф-040 | F1½" | 40 | 17,5 | 18 | 88 | 110 | 150 | 68×68 | 2 | 154 | 138 | 14×14 | 50 (F05) | 70 (F07) | 4-18 |
| КПР-2Ф-050 | F2" | 50 | 20 | 14 | 101 | 125 | 163 | 69×69 | 3 | 166 | 150 | 14×14 | 50 (F05) | 70 (F07) | 4-18 |
| КПР-2Ф-065 | F2½" | 65 | 18,5 | 18 | 122 | 145 | 185 | 95×95 | 3 | 193 | 170 | 17×17 | 70 (F07) | 102 (F10) | 4-18 |
| КПР-2Ф-080 | F3" | 80 | 21 | 21 | 137 | 160 | 198 | 96×96 | 3,5 | 213 | 182 | 17×17 | 70 (F07) | 102 (F10) | 8-18 |
| КПР-2Ф-100 | F4" | 100 | 20,5 | 24 | 156 | 180 | 217 | 95×95 | 3 | 246 | 191 | 17×17 | 70 (F07) | 102 (F10) | 8-18 |
| КПР-2Ф-125 | F5" | 125 | 23 | 38 | 188 | 210 | 248 | 125×125 | 4 | 296 | 327 | 24×24 | 102 (F10) | 125 (F12) | 8-18 |
| КПР-2Ф-150 | F6" | 150 | 22,5 | 38 | 213 | 240 | 283 | 126×126 | 3 | 331 | 350 | 24×24 | 102 (F10) | 125 (F12) | 8-22 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 25.01.2024 | 0.86 Мб |  |
