Кран шаровой КПР-2

Артикул: 426713763

Сравнить

Кран шаровой с пневмоприводом для управления потоком рабочей среды в трубопроводе

От 1 395 руб.

Варианты исполнения: с ручным управлением, с электроприводом ЭПР1, с электроприводом ЭПР7, с электроприводом ЭПР7У, с пневмоприводом

Характеристики

Рабочая среда:

—

пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус

Температура рабочей среды:

—

−20...+150°С

Рабочее давление:

—

0,0…6,9 МПа (0,0…1,6 МПа — для пара)

Диаметр условного прохода:

—

15...100 мм

Материал корпуса:

—

нержавеющая сталь

Узнать о поступлении

Описание
Характеристики

Кран шаровой КПР-2 предназначен для управления потоком рабочей среды в трубопроводе

Особенности

Угол полного поворота: 90°
Долгий срок службы

Технические характеристики

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°С
Рабочее давление	0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода	15...100 мм
Присоединение крана	Резьбовое G½"...G4"
Модель пневмопривода	ППР1, ППР2

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-2-015 GSP	15	20	½"	9×9	300
КПР-2-020 GSP	20	38	¾"	9×9	390
КПР-2-025 GSP	25	69	1"	11×11	720
КПР-2-032 GSP	32	93	1¼"	11×11	1030
КПР-2-040 GSP	40	144	1½"	14×14	1870
КПР-2-050 GSP	50	229	2"	14×14	1770
КПР-2-065 GSP	65	404	2½"	17×17	4010
КПР-2-080 GSP	80	573	3"	17×17	5350
КПР-2-100 GSP	100	936	4"	17×17	8420

Все модификации

Артикул	Диаметр условного прохода, мм	Ручной привод в комплекте	Срок поставки	Стоимость
O40033	8	Нет	Снято с производства	1376 руб.
O40034	10	Нет	Снято с производства	1376 руб.
O40035	15	Нет	Со склада	1834 руб.
O40036	20	Нет	Со склада	2396 руб.
O40037	25	Нет	Со склада	3705 руб.
O40038	32	Нет	Со склада	5182 руб.
O40039	40	Нет	Со склада	7598 руб.
O40040	50	Нет	Со склада	9559 руб.
O40041	65	Нет	Со склада	18068 руб.
O40042	80	Нет	Со склада	25208 руб.
O40043	100	Нет	Со склада	38524 руб.
O40044	8	ПРК2-020	120 дней	1395 руб.
O40045	10	ПРК2-020	120 дней	1395 руб.
O40046	15	ПРК2-020	Со склада (комплектация 1..72 часа)	1853 руб.
O40047	20	ПРК2-020	Со склада (комплектация 1..72 часа)	2415 руб.
O40048	25	ПРК2-032	Со склада (комплектация 1..72 часа)	3738 руб.
O40049	32	ПРК2-032	Со склада (комплектация 1..72 часа)	5216 руб.
O40050	40	ПРК2-050	Со склада (комплектация 1..72 часа)	7648 руб.
O40051	50	ПРК2-050	Со склада (комплектация 1..72 часа)	9609 руб.
O40052	65	ПРК2-080	Со склада (комплектация 1..72 часа)	18140 руб.
O40053	80	ПРК2-080	Со склада (комплектация 1..72 часа)	25280 руб.
O40054	65	ПРК2-100	Со склада (комплектация 1..72 часа)	18140 руб.
O40055	80	ПРК2-100	Со склада (комплектация 1..72 часа)	25280 руб.
O40056	100	ПРК2-100	Со склада (комплектация 1..72 часа)	38596 руб.

Расшифровка обозначения на примере крана КПР-2-015 XYZ:

КПР-2 – модель крана.
015 – диаметр условного прохода в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-2:

Модель крана	Посадочный размер, мм	Крутящий момент, Н·м	Модель привода
			Ручной ПРК2	Пневмоприводы		Электроприводы
			Ручной ПРК2	ППР1	ППР2	ЭПР1	ЭПР3
КПР-2-015	9×9	6	-020-09/129	-032	-032	-003	-003
КПР-2-020	9×9	8	-020-09/129	-040*	-040*	-003*	-003*
КПР-2-025	11×11	10	-032-11/147	-040	-040	-003	-003
КПР-2-032	11×11	18	-032-11/147	-052	-052	-003	-003
КПР-2-040	14×14	22	-050-14/183	-063	-063	-008	-008
КПР-2-050	14×14	30	-050-14/183	-063	-063	-008	-008
КПР-2-065	17×17	38	-080-17/241	-083	-083	-015	-015
КПР-2-080	17×17	59	-080-17/241	-083	-083	-015	-015
КПР-2-100	17×17	87	-100-17/293	-105	-105	-060	–

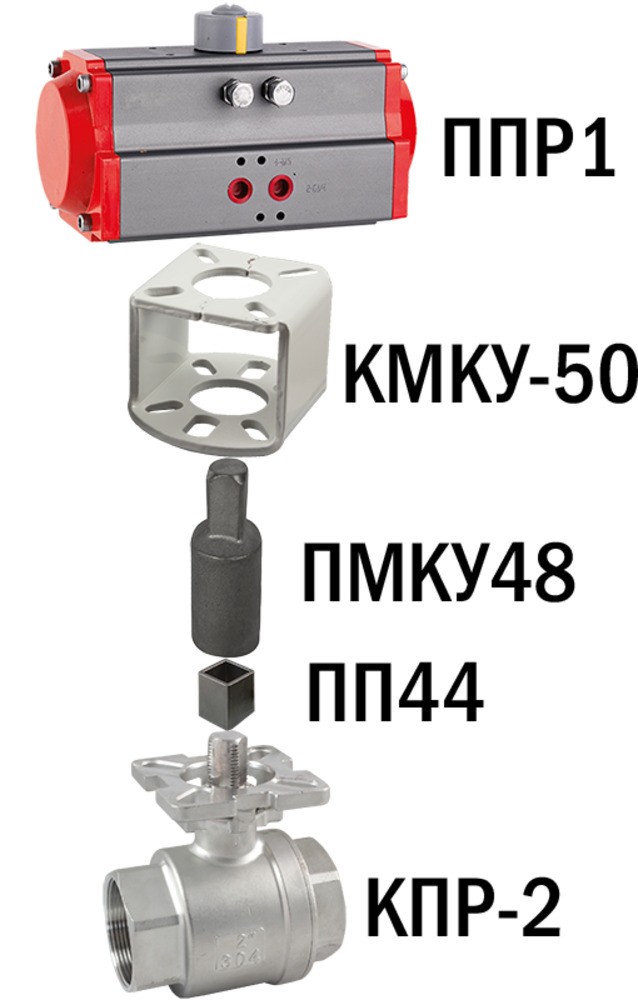

* Для установки потребуется монтажный комплект (приобретается отдельно):

переходник ПП44-11/9 или ПП44-11/9-Н;
переходник ПМКУ48-11/11-47;
крепеж КМКУ-50

Для установки приводов ЭПР3 и ЭПР3У потребуется только переходник ПМКУ48-11/11-47 и крепеж КМКУ-50.

1 – Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-14/9 или типа «квадрат-квадрат» ПП44-14/9
2 – Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-14/11 или типа «квадрат-квадрат» ПП44-14/11
3 – Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-17/11 или типа «квадрат-квадрат» ПП44-17/11
4 – Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-17/14 или типа «квадрат-квадрат» ПП44-17/14

Рекомендуется устанавливать на кран либо соответствующий ему тип привода ППР или ЭПР из таблицы, либо следующий за ним. Для ППР также возможна установка приводов на один или два типоразмера больше номинального с применением переходников ПП44 и ПП84.
Например, на кран КПР-2-015 можно поставить ППР1-032, а при необходимости (высокое давление среды, срочная замена и т. д.) возможно установить и ППР1-040, -052.
Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84, при необходимости в комбинации с переходником «квадрат-квадрат» ПП44.

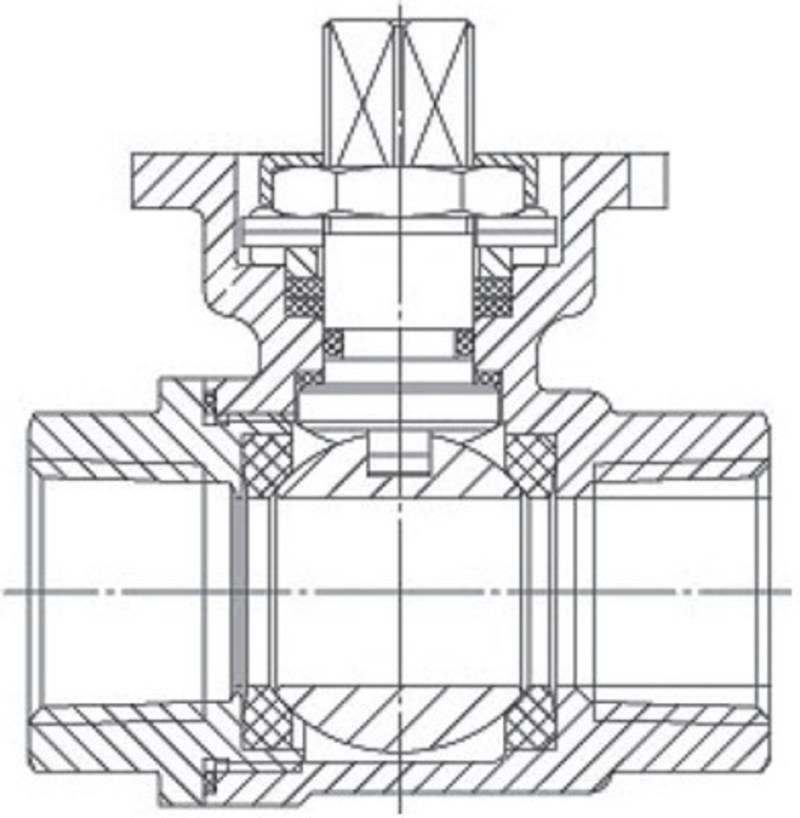

Габаритные размеры

Модель	Размеры, мм
Модель	G	DN	A1	C	E×E	H	h	L	M×M	∅ N	∅ K
КПР-2-015	½"	15	66	36	44,5×44,5	35	13	63	9×9	36 (F03)	42 (F04)
КПР-2-020	¾"	20	77	40,5	44,5×44,5	45	12	70	9×9	36 (F03)	42 (F04)
КПР-2-025	1"	25	87	50	51×51	53	14	79,5	11×11	42 (F04)	50 (F05)
КПР-2-032	1¼"	32	106	70	51×51	61	11,5	96	11×11	42 (F04)	50 (F05)
КПР-2-040	1½"	40	123	68	70×70	68	16	106	14×14	50 (F05)	70 (F07)
КПР-2-050	2"	50	140	87,5	68,5×68,5	78	17	120	14×14	50 (F05)	70 (F07)
КПР-2-065	2½"	65	176	116	96×96	98	21	145	17×17	70 (F07)	102 (F10)
КПР-2-080	3"	80	193	134	95×95	105	20,5	167	17×17	70 (F07)	102 (F10)
КПР-2-100	4"	100	225	163	95,5×95,5	125	21	203	17×17	70 (F07)	102 (F10)

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	25.01.2024	0.87 Мб
