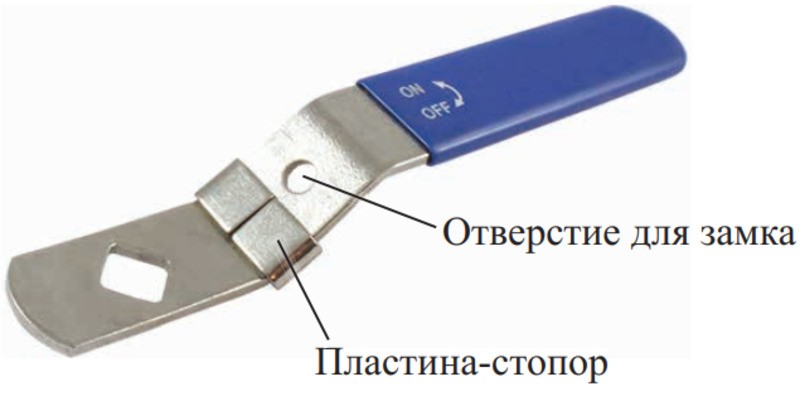

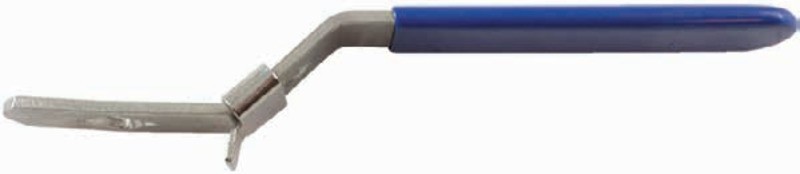

Привод ручной для крана ПРК2
Ручной привод из нержавеющей стали ПРК применяется для местного управления шаровыми кранами КПР
Таблица выбора ручного привода ПРК
| Модель ручного привода | Посадочный размер, мм | Длина ручки, мм | Max Ду крана КПР, мм |
| ПРК2-020-09/129 | 9×9 | 129 | КПР-ХХ-008, -010, -015, -020 |
| ПРК2-032-11/142 | 11×11 | 142...169 | КПР-ХХ-025, -032 |
| ПРК2-050-14/176 | 14×14 | 176...190 | КПР-ХХ-040, -050 |
| ПРК2-080-17/241 | 17×17 | 241...270 | КПР-ХХ-065, -080 , -100 |
| ПРК2-100-17/293 | 17×17 | 293 | КПР-ХХ-065, -080, -100 |
Все модификации
| Артикул | Применение | Посадочный размер | Срок поставки | Стоимость |
|---|---|---|---|---|
| M81585 | для Ду 8, 10, 15, 20 | 9×9 мм. | Со склада | 19 руб. |
| M81586 | для Ду 25, 32 | 11×11 мм. | Со склада | 33 руб. |
| M81587 | для Ду 40, 50 | 14×14 мм. | Со склада | 50 руб. |
| M81588 | для Ду 65, 80 | 17×17 мм. | Со склада | 72 руб. |
| M81589 | для Ду 65, 80, 100 | 17×17 мм. | Со склада | 72 руб. |
| Габаритные размеры |
 |
| Модель | C | ∅ d | E | F | h | H | L | M×M | Вес, г |
| ПРК2-020-09/129 | 129 | 8 | 20 | 24 | 3 | 23 | 151 | 9×9 | 77 |
| ПРК2-032-11/142 | 142...169 | 22 | 27 | 3 | 26 | 167 | 11×11 | 119 | |
| ПРК2-050-14/176 | 176...190 | 28 | 33 | 3,5 | 28 | 210 | 14×14 | 202 | |
| ПРК2-080-17/241 | 241...270 | 35,5 | 41 | 3,5 | 39 | 284 | 17×17 | 605 | |
| ПРК2-100-17/293 | 293 | 35 | 41 | 3,5 | 45 | 330 | 17×17 | 675 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.10.2022 | 0.46 Мб |  |

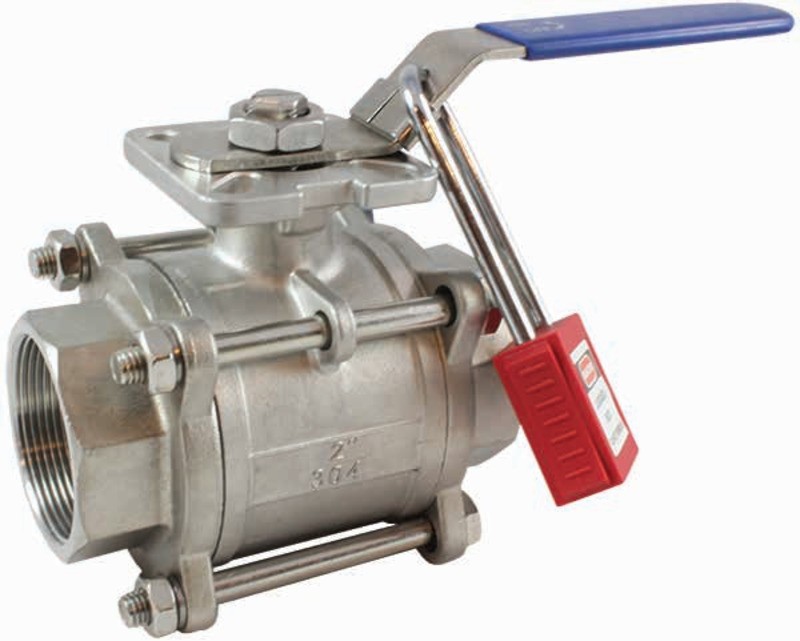

Устанавливается:
—
на краны ISO 5211 с квадратным штоком с резьбой
Подходит для кранов:
—
ISO 5211 с квадратным штоком с резьбой: КПР-2, КПР-3, КПР-Т3, КПР-2Ф, КПР-3Ф
Материал:
—
нержавеющая сталь
Монтаж:
—
для монтажа ручного привода ПРК2 необходимы гаечный ключ 19...27 мм или разводной ключ
