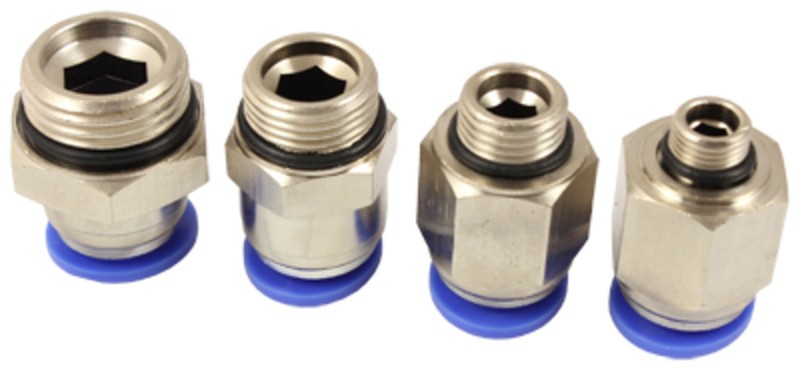

Прямой шестигранный фитинг с уплотнительным кольцом ТРН.К
Является аналогом
| Производитель | SMC | EMC | Festo | Airtac |
| Модель/серия | KQ2H | EPC-G | QSM-M/QS-G | PCG |
Фитинг пневматический прямой шестигранный с уплотнительным кольцом ТРН.К (EPC-G) предназначен для соединения различных элементов пневматических систем
Технические характеристики
| Параметр | Значение |
| Тип присоединения | Трубка – наружная резьба |
| Внешний диаметр присоединяемой трубки | 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм |
| Присоединительная резьба | M5, G⅛", G¼", G⅜", G½" |
| Рабочее давление | 0…0,8 МПа |
| Рабочая температура | 0...+60°С |
Все модификации
| Артикул | Модель | Трубка, мм | Резьба наруж. | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| K66141 | ТРН.К-04М5 | Ø4 | M5 | Со склада | 56 руб. |
| K66143 | ТРН.К-0418 | Ø4 | G1/8" | Со склада | 78 руб. |
| K66148 | ТРН.К-0414 | Ø4 | G1/4" | Со склада | 113 руб. |
| K66153 | ТРН.К-0438 | Ø4 | G3/8" | 120 дней | 143 руб. |
| K66142 | ТРН.К-06М5 | Ø6 | M5 | Со склада | 87 руб. |
| K66144 | ТРН.К-0618 | Ø6 | G1/8" | Со склада | 77 руб. |
| K66149 | ТРН.К-0614 | Ø6 | G1/4" | Со склада | 112 руб. |
| K66154 | ТРН.К-0638 | Ø6 | G3/8" | Со склада | 147 руб. |
| K66160 | ТРН.К-0612 | Ø6 | G1/2" | Со склада | 258 руб. |
| K66145 | ТРН.К-0818 | Ø8 | G1/8" | Со склада | 113 руб. |
| K66150 | ТРН.К-0814 | Ø8 | G1/4" | Со склада | 108 руб. |
| K66155 | ТРН.К-0838 | Ø8 | G3/8" | Со склада | 198 руб. |
| K66161 | ТРН.К-0812 | Ø8 | G1/2" | Со склада | 281 руб. |
| K66146 | ТРН.К-1018 | Ø10 | G1/8" | Со склада | 143 руб. |
| K66151 | ТРН.К-1014 | Ø10 | G1/4" | Со склада | 189 руб. |
| K66156 | ТРН.К-1038 | Ø10 | G3/8" | Со склада | 173 руб. |
| K66162 | ТРН.К-1012 | Ø10 | G1/2" | Со склада | 324 руб. |
| K66147 | ТРН.К-1218 | Ø12 | G1/8" | Со склада | 246 руб. |
| K66152 | ТРН.К-1214 | Ø12 | G1/4" | Со склада | 216 руб. |
| K66157 | ТРН.К-1238 | Ø12 | G3/8" | Со склада | 250 руб. |
| K66163 | ТРН.К-1212 | Ø12 | G1/2" | Снято с производства | 280 руб. |
| K66158 | ТРН.К-1438 | Ø14 | G3/8" | Со склада | 526 руб. |
| K66164 | ТРН.К-1412 | Ø14 | G1/2" | Со склада | 634 руб. |
| K66159 | ТРН.К-1638 | Ø16 | G3/8" | Со склада | 548 руб. |
| K66165 | ТРН.К-1612 | Ø16 | G1/2" | Ожидается 2024.03.04 | 630 руб. |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Отказное письмо | 09.11.2015 | 0.91 Мб |  |
Тип присоединения:
—
трубка – наружная резьба
Присоединительная резьба:
—
M5, G⅛, G¼, G⅜, G½
Рабочее давление:
—
0…0,8 МПа
Рабочая температура:
—
0...+60°С
Внешний диаметр присоединяемой трубки:
—
4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм
