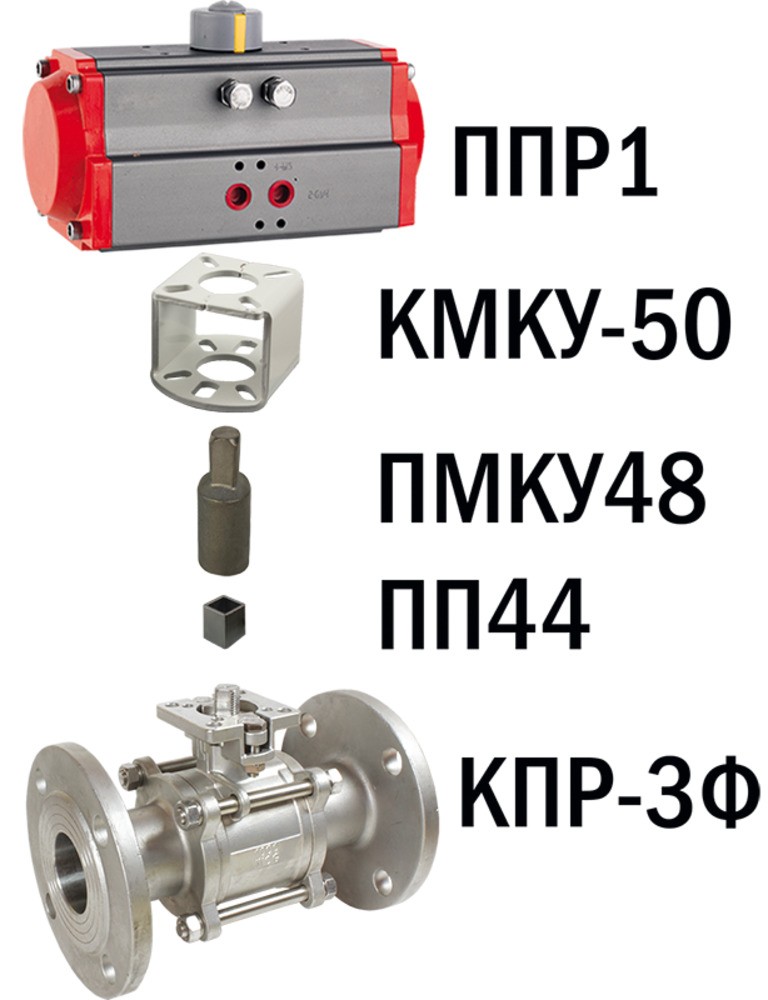

Кран шаровой КПР-3Ф с пневмоприводом

Артикул: 426713294

Кран шаровой фланцевый с пневмоприводом для управления потоком рабочей среды в трубопроводе

От 11 4891 руб.

Характеристики

Рабочая среда:
вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды:
−20...+150°С (крана), −20...+80°С (привода)
Рабочее давление:
0...4 МПа (крана), 0,3...0,8 МПа (привода)
Диаметр условного прохода:
15...100 мм
Материал корпуса:
нержавеющая сталь (крана), алюминиевый сплав (привода)

Кран шаровой фланцевый с пневмоприводом КПР-3Ф предназначен для управления потоком рабочей среды в трубопроводе

Особенности

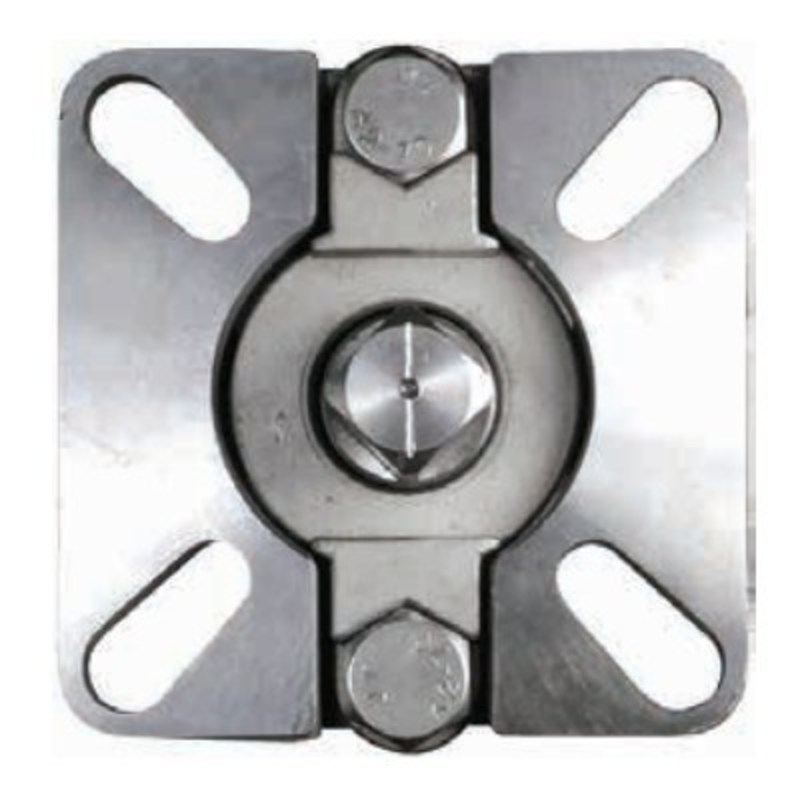

  • Стандарт присоединения крана к приводу – ISO 5211
  • Два исполнения привода
  • Тонкость очистки воздуха: 30 мкм (5 мкм – при использовании позиционного электропневматического регулятора)
  • Угол полного поворота: 90°
  • Возможность установки на привод позиционного электропневматического регулятора ПЭР-1000Р
  • Возможность установки на привод блока индикации положения БИП
  • Бесшумная работа
  • Долгий срок службы

Технические характеристики

Параметр Значение
Рабочая среда Вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус (крана)
Рабочая среда управления приводом Сухой воздух/воздух с примесью масла, инертные газы, не агрессивные к материалам привода (привода)
Материал Корпуса: нержавеющая сталь (крана), алюминиевый сплав (привода)
Уплотнения: PTFE (крана), NBR (привода)
Температура рабочей среды −20...+150°С (крана), −20...+80°С (привода)
Рабочее давление 0...4 МПа (крана), 0,3...0,8 МПа (привода)
Диаметр условного прохода 15...100 мм
Присоединение крана Фланцевое F½"...F4"
Присоединение воздуховодов ¼"
Модель пневмопривода ППР1, ППР2

Модификации

Модель Ду, мм Kv, м³/ч Присоединение Посадочный размер, мм Вес, г
КПР-3Ф-015 FSP 15 20 F½" 9×9 1600
КПР-3Ф-020 FSP 20 38 F¾" 9×9 2300
КПР-3Ф-025 FSP 25 69 F1" 11×11 2900
КПР-3Ф-032 FSP 32 93 F1¼" 11×11 4400
КПР-3Ф-040 FSP 40 144 F1½" 14×14 5600
КПР-3Ф-050 FSP 50 229 F2" 14×14 8000
КПР-3Ф-065 FSP 65 404 F2½" 17×17 11 100
КПР-3Ф-080 FSP 80 573 F3" 17×17 18 000
КПР-3Ф-100 FSP 100 936 F4" 17×17 22 000

Расшифровка обозначения на примере крана КПР-3Ф-015 XYZ:
КПР-3Ф – модель крана.
015 – диаметр условного прохода в мм.
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-3Ф

Все модификации

Артикул Диаметр условного
прохода, мм
Тип привода Модель привода ППР-1 Модель привода ППР-2 Срок поставки Стоимость
G84886 15 Двустороннего действия Нет ППР2-032 Со склада (комплектация 1..72 часа)

11891 руб.

G84887 20 Двустороннего действия Нет ППР2-032 120 дней

13612 руб.

G84888 15 Двустороннего действия Нет ППР2-040 Со склада (комплектация 1..72 часа)

12778 руб.

G84889 20 Двустороннего действия Нет ППР2-040 120 дней

14499 руб.

G84890 25 Двустороннего действия Нет ППР2-040 120 дней

18560 руб.

G84891 32 Двустороннего действия Нет ППР2-040 Со склада (комплектация 1..72 часа)

26900 руб.

G84892 15 Двустороннего действия Нет ППР2-052 Со склада (комплектация 1..72 часа)

13600 руб.

G84893 20 Двустороннего действия Нет ППР2-052 120 дней

15321 руб.

G84894 25 Двустороннего действия Нет ППР2-052 120 дней

19382 руб.

G84895 32 Двустороннего действия Нет ППР2-052 Со склада (комплектация 1..72 часа)

27722 руб.

G84896 25 Двустороннего действия Нет ППР2-063 120 дней

21024 руб.

G84897 32 Двустороннего действия Нет ППР2-063 Со склада (комплектация 1..72 часа)

29364 руб.

G84898 40 Двустороннего действия Нет ППР2-063 Со склада (комплектация 1..72 часа)

32402 руб.

G84899 50 Двустороннего действия Нет ППР2-063 Со склада (комплектация 1..72 часа)

38769 руб.

G84900 40 Двустороннего действия Нет ППР2-075 Со склада (комплектация 1..72 часа)

33965 руб.

G84901 50 Двустороннего действия Нет ППР2-075 Со склада (комплектация 1..72 часа)

40332 руб.

G84902 40 Двустороннего действия Нет ППР2-083 Со склада (комплектация 1..72 часа)

34826 руб.

G84903 50 Двустороннего действия Нет ППР2-083 Со склада (комплектация 1..72 часа)

41193 руб.

G84904 65 Двустороннего действия Нет ППР2-083 Со склада (комплектация 1..72 часа)

57243 руб.

G84905 80 Двустороннего действия Нет ППР2-083 120 дней

71812 руб.

G84906 65 Двустороннего действия Нет ППР2-092 Со склада (комплектация 1..72 часа)

61759 руб.

G84907 80 Двустороннего действия Нет ППР2-092 120 дней

76328 руб.

G84908 65 Двустороннего действия Нет ППР2-105 Со склада (комплектация 1..72 часа)

65616 руб.

G84909 80 Двустороннего действия Нет ППР2-105 120 дней

80185 руб.

G84910 100 Двустороннего действия Нет ППР2-105 Со склада (комплектация 1..72 часа)

106727 руб.

G84911 100 Двустороннего действия Нет ППР2-125 Со склада (комплектация 1..72 часа)

112190 руб.

G84912 100 Двустороннего действия Нет ППР2-140 Со склада (комплектация 1..72 часа)

120316 руб.

G84913 15 Одностороннего действия ППР1-032 Нет Со склада (комплектация 1..72 часа)

11891 руб.

G84914 20 Одностороннего действия ППР1-032 Нет 120 дней

13612 руб.

G84915 15 Одностороннего действия ППР1-040 Нет Со склада (комплектация 1..72 часа)

12778 руб.

G84916 20 Одностороннего действия ППР1-040 Нет 120 дней

14499 руб.

G84917 25 Одностороннего действия ППР1-040 Нет 120 дней

18560 руб.

G84918 32 Одностороннего действия ППР1-040 Нет Со склада (комплектация 1..72 часа)

26900 руб.

G84919 15 Одностороннего действия ППР1-052 Нет Со склада (комплектация 1..72 часа)

15006 руб.

G84920 20 Одностороннего действия ППР1-052 Нет 120 дней

16727 руб.

G84921 25 Одностороннего действия ППР1-052 Нет 120 дней

20788 руб.

G84922 32 Одностороннего действия ППР1-052 Нет Со склада (комплектация 1..72 часа)

29128 руб.

G84923 25 Одностороннего действия ППР1-063 Нет 120 дней

22640 руб.

G84924 32 Одностороннего действия ППР1-063 Нет Со склада (комплектация 1..72 часа)

30980 руб.

G84925 40 Одностороннего действия ППР1-063 Нет Со склада (комплектация 1..72 часа)

34018 руб.

G84926 50 Одностороннего действия ППР1-063 Нет Со склада (комплектация 1..72 часа)

40385 руб.

G84927 40 Одностороннего действия ППР1-075 Нет Со склада (комплектация 1..72 часа)

36050 руб.

G84928 50 Одностороннего действия ППР1-075 Нет Со склада (комплектация 1..72 часа)

42417 руб.

G84929 40 Одностороннего действия ППР1-083 Нет Со склада (комплектация 1..72 часа)

37303 руб.

G84930 50 Одностороннего действия ППР1-083 Нет Со склада (комплектация 1..72 часа)

43670 руб.

G84931 65 Одностороннего действия ППР1-083 Нет Со склада (комплектация 1..72 часа)

59720 руб.

G84932 80 Одностороннего действия ППР1-083 Нет 120 дней

74289 руб.

G84933 65 Одностороннего действия ППР1-092 Нет Со склада (комплектация 1..72 часа)

63966 руб.

G84934 80 Одностороннего действия ППР1-092 Нет 120 дней

78535 руб.

G84935 65 Одностороннего действия ППР1-105 Нет Со склада (комплектация 1..72 часа)

67355 руб.

G84936 80 Одностороннего действия ППР1-105 Нет 120 дней

81924 руб.

G84937 100 Одностороннего действия ППР1-105 Нет Со склада (комплектация 1..72 часа)

108466 руб.

G84938 100 Одностороннего действия ППР1-125 Нет Со склада (комплектация 1..72 часа)

118158 руб.

G84939 100 Одностороннего действия ППР1-140 Нет Со склада (комплектация 1..72 часа)

131554 руб.

Таблица выбора привода для крана КПР-3Ф

Модель крана Посадочный размер, мм Крутящий момент, Н·м Модель привода
Ручка ПРК2 Пневмоприводы Электроприводы
ППР1 ППР2 ЭПР1 ЭПР3
КПР-3Ф-015 9×9 5 -020-09/129 -040* -040* -003*
КПР-3Ф-020 9×9 6 -020-09/129 -040* -040* -003*
КПР-3Ф-025 11×11 10 -032-11/147 -040 -040 -003 -003
КПР-3Ф-032 11×11 12 -032-11/147 -040 -040 -003 -003
КПР-3Ф-040 14×14 15 -050-14/183 -063 -063 -008 -008
КПР-3Ф-050 14×14 22 -050-14/183 -063 -063 -008 -008
КПР-3Ф-065 17×17 30 -080-17/241 -083 -083 -015 -015
КПР-3Ф-080 17×17 45 -080-17/241 -083 -083 -015 -015
КПР-3Ф-100 17×17 75 -080-17/241 -092 -092 -015 -015

* Для установки потребуется монтажный комплект (приобретается отдельно):

  1. Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-14/9 или типа «квадрат-квадрат» ПП44-14/9
  2. Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-14/11 или типа «квадрат-квадрат» ПП44-14/11
  3. Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-17/11 или типа «квадрат-квадрат» ПП44-17/11
  4. Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-17/14 или типа «квадрат-квадрат» ПП44-17/14

Рекомендуется устанавливать на кран либо соответствующий ему тип привода ППР или ЭПР из таблицы, либо следующий за ним. Для ППР также возможна установка приводов на один или два типоразмера больше номинального с применением переходников ПП44 и ПП84.
Например, на кран  КПР-3Ф-015 можно поставить ППР1-032, а при необходимости (высокое давление среды, срочная замена и т. д.) возможно установить и ППР1-040, -052.
Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84, при необходимости в комбинации с переходником «квадрат-квадрат» ПП44.

Габаритные размеры



Модель Размеры, мм
F DN B b C D1 D2 D3 E×E  f H L M×M n-∅ d N K
КПР-3Ф-015 F½" 15 40 11 11,5 42 65 93 43×43 1,5 98 129 9×9 4-∅ 14 36
(F03)
42
(F04)
КПР-3Ф-020 F¾" 20 44 18 12 58 75 103 43×43 2 108 150 9×9 4-∅ 14 36
(F03)
42
(F04)
КПР-3Ф-025 F1" 25 52 18 13 67 85 115 49×49 2 160 156 11×11 4-∅ 14 42
(F04)
50
(F05)
КПР-3Ф-032 F1¼" 32 65 15,5 12 74 100 132 49×49 2,5 145 176 11×11 4-∅ 18 42
(F04)
50
(F05)
КПР-3Ф-040 F1½" 40 80 14 14 82 110 145 66×66 2 167 193 14×14 4-∅ 18 50
(F05)
70
(F07)
КПР-3Ф-050 F2" 50 80 17 16 98 125 160 69×69 4 175 230 14×14 4-∅ 18 50
(F05)
70
(F07)
КПР-3Ф-065 F2½" 65 97 20 17,5 117 145 182 94×94 3 205 293 17×17 8-∅ 18 70
(F07)
102
(F10)
КПР-3Ф-080 F3" 80 115 20 20 132 160 195 95×95 2,5 230 313 17×17 8-∅ 18 70
(F07)
102
(F10)
КПР-3Ф-100 F4" 100 120 23 21 156 190 234 93×93 2,5 275 347 17×17 8-∅ 22 70
(F07)
102
(F10)

Документация и схемы

Документ Дата изменения Размер Файл
Руководство по эксплуатации 20.02.2024 0.93 Мб
Рабочая среда:
вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды:
−20...+150°С (крана), −20...+80°С (привода)
Рабочее давление:
0...4 МПа (крана), 0,3...0,8 МПа (привода)
Диаметр условного прохода:
15...100 мм
Материал корпуса:
нержавеющая сталь (крана), алюминиевый сплав (привода)
Материал уплотнения:
PTFE (крана), NBR (привода)
Присоединение:
фланцевое F½...F4 (крана), ¼ (воздуховодов)
