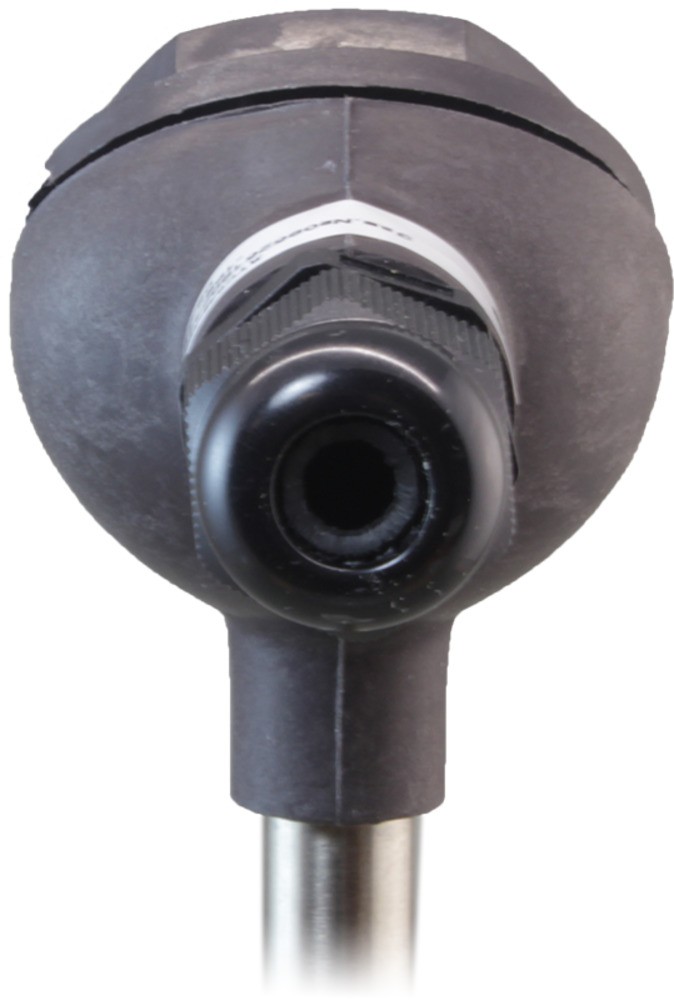

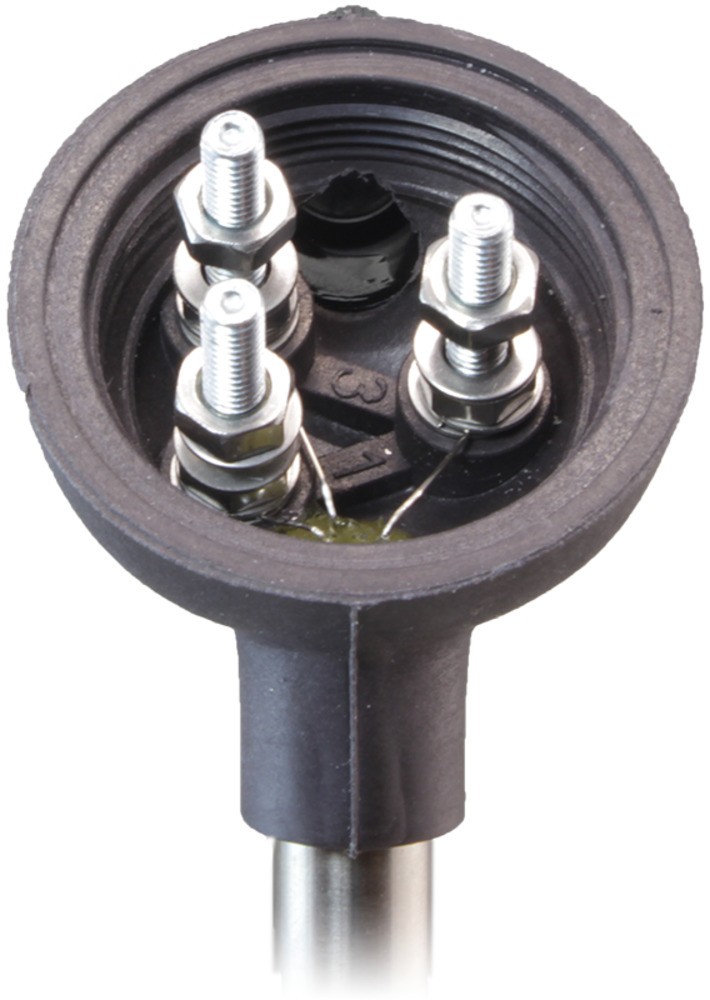

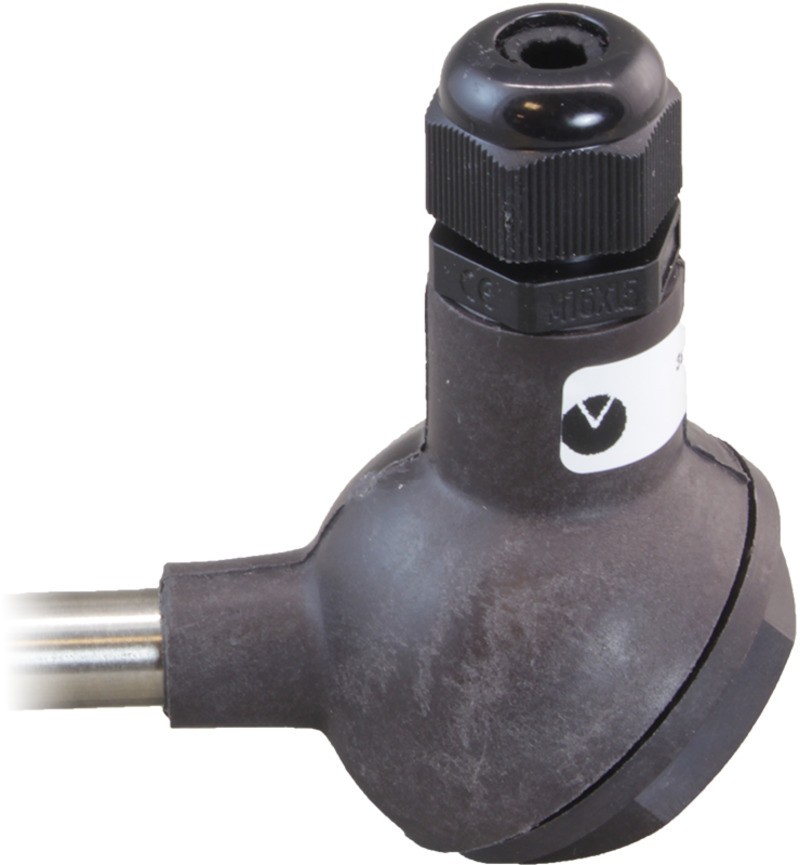

Термосопротивление с коммутационной головкой дТС045 (аналог)
Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).
Доступные к заказу через сайт модификации термодатчиков имеют следующие шильды: ТМ-9201, ТМТ-1-1, ТП-9201, ТС-045, ТС-1088, ТСМ-001, ТСМ 012-000, ТСМ 012-000.1, ТСМ-0193-01, ТСМ-0879, ТСМ-1088, ТСМ-188, ТСМ-5071, ТСМ-9201, ТСП 012-000.1, ТСП-0879, ТСП-1088.
Уточнить маркировку и другие параметры конкретной модификации вы можете у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru
Конструкция и принцип действия
Принцип действия термопреобразователей сопротивления основан на свойстве проводника менять электрическое сопротивление пропорционально изменению температуры окружающей среды (ГОСТ Р 6651-2009). Конструктивно такие термопреобразователи выполняются в виде катушки из тонкой медной или платиновой проволоки на каркасе из изоляционного материала или используются тонкопленочные чувствительные элементы, заключенные в защитную гильзу
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
- ТСМ 50М и 100М (W100 = 1,428, α = 0,00428°С-1)
- ТСП 50П и 100П (W100 = 1,391, α = 0,00391°С-1)
- ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385°С-1)
Для монтажа датчиков на объекты измерения температуры рекомендуется применять гильзы ГЗ-В, ГЗ.16 и ГЗ.25, бобышки БП-А, БК-А, Б.П.1, Б.П.2 и Б.У.1 а также съемные подвижные штуцеры ШП.
Особенности:
- Высокая точность измерений
- Высокая стабильность
- Близость характеристики к линейной зависимости
Класс допуска и диапазон измерений
| Класс допуска | Допустимые отклонения | Диапазон измеряемых температур (в зависимости от конструктивного исполнения) | ||
| 50П/100П | Pt100/ Pt500/ Pt1000 | 50М/100М | ||
| α=0,00391°С-1 | α=0,00385°С-1 | α=0,00428°С-1 | ||
| A | ±(0,15 °С + 0,002Т) | –100...+250 (450) °С | –60...+250 (300) °С | –50...+100 °С |
| B | ±(0,30 °С + 0,005Т) | –196...+250 (500) °С | –60...+250 (500) °С | –50...+150 (180) °С |
| C | ±(0,50 °С + 0,0065Т) | –196...+250 (500) °С | –60...+250 (500) °С | –50...+150 (180) °С |
Технические характеристики
| Параметр | Значение | |||
| Номинальная статическая характеристика (НСХ) | 50М 100М Гр23 | 50П 100П | Гр21 | |
| Диапазон измеряемых температур: | ||||
| - класс допуска В и С | –50…+180 °C | –196…+500 °C | –200…+490 °C | |
| Количество чувствительных элементов | 1 или 2 | |||
| Длина монтажной части | 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм | |||
| Диаметр монтажной части | 10 мм | |||
| Схема внутренних соединений проводников | 2-х проводная 2х2-х проводная 3-х проводная 4-х проводная | |||
| Присоединение | М20×1,5 | |||
| Кабельный ввод | М16×1,5 | |||
| Диаметр подключаемого кабеля | <8 мм | |||
Все модификации
| Артикул | Количество чувствительных элементов | Длина монтажной части, мм | Градуировка | Диапазон измеряемой температуры,°С | Класс допуска | Схема | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|---|---|
| E79590 | 1 | 100 | 50М | -50...+180 | B | 2-х проводная | Снято с производства | 500 руб. |
| E79591 | 1 | 120 | 50М | -50...+180 | B | 2-х проводная | Снято с производства | 300 руб. |
| E79592 | 1 | 160 | 50М | -50...+180 | B | 2-х проводная | Снято с производства | 350 руб. |
| E79593 | 1 | 200 | 50М | -50...+180 | B | 2-х проводная | Снято с производства | 350 руб. |
| E79594 | 1 | 250 | 50М | -50...+180 | B | 2-х проводная | Снято с производства | 500 руб. |
| E79595 | 1 | 320 | 50М | -50...+180 | B | 2-х проводная | Снято с производства | 350 руб. |
| E79596 | 1 | 160 | 100М | -50...+180 | B | 2-х проводная | Со склада | 300 руб. |
| E79597 | 1 | 200 | 100М | -50...+180 | B | 2-х проводная | Снято с производства | 500 руб. |
| E79598 | 1 | 250 | 100М | -50...+180 | B | 2-х проводная | Снято с производства | 500 руб. |
| E79599 | 1 | 160 | Гр21 | -200...+490 | B | 2-х проводная | Со склада | 400 руб. |
| E79600 | 1 | 120 | 50П | -196...+500 | B | 2-х проводная | Снято с производства | 500 руб. |
| E79601 | 1 | 160 | 50П | -196...+500 | B | 2-х проводная | Со склада | 457 руб. |
| E79602 | 1 | 200 | 50П | -196...+500 | B | 2-х проводная | Со склада | 500 руб. |
| E79603 | 1 | 250 | 50П | -196...+500 | B | 2-х проводная | Снято с производства | 500 руб. |
| E79604 | 1 | 120 | 100П | -196...+500 | B | 2-х проводная | Снято с производства | 500 руб. |
| E79605 | 1 | 160 | 100П | -196...+500 | B | 2-х проводная | Снято с производства | 500 руб. |
| E79606 | 1 | 200 | 100П | -196...+500 | B | 2-х проводная | Со склада | 500 руб. |
| E79607 | 1 | 100 | 50М | -50...+180 | C | 2-х проводная | Со склада | 300 руб. |
| E79608 | 1 | 120 | 50М | -50...+180 | C | 2-х проводная | Со склада | 300 руб. |
| E79609 | 1 | 160 | 50М | -50...+180 | C | 2-х проводная | Со склада | 300 руб. |
| E79610 | 1 | 200 | 50М | -50...+180 | C | 2-х проводная | Снято с производства | 300 руб. |
| E79611 | 1 | 250 | 50М | -50...+180 | C | 2-х проводная | Со склада | 300 руб. |
| E79612 | 1 | 320 | 50М | -50...+180 | C | 2-х проводная | Снято с производства | 350 руб. |
| E79613 | 1 | 400 | 50М | -50...+180 | C | 2-х проводная | Снято с производства | 350 руб. |
| E79614 | 1 | 630 | 50М | -50...+180 | C | 2-х проводная | Снято с производства | 305 руб. |
| E79615 | 1 | 800 | 50М | -50...+180 | C | 2-х проводная | Снято с производства | 400 руб. |
| E79616 | 1 | 160 | 100М | -50...+180 | C | 2-х проводная | Со склада | 300 руб. |
| E79617 | 1 | 200 | 100М | -50...+180 | C | 2-х проводная | Снято с производства | 305 руб. |
| E79618 | 1 | 250 | 100М | -50...+180 | C | 2-х проводная | Со склада | 360 руб. |
| E79619 | 1 | 400 | 100М | -50...+180 | C | 2-х проводная | Со склада | 300 руб. |
| E79620 | 1 | 120 | Гр23 | -50...+180 | C | 2-х проводная | Со склада | 300 руб. |
| E79621 | 1 | 160 | Гр23 | -50...+180 | C | 2-х проводная | Со склада | 300 руб. |
| E79622 | 1 | 200 | Гр23 | -50...+180 | C | 2-х проводная | Со склада | 300 руб. |
| E79623 | 1 | 320 | Гр23 | -50...+180 | C | 2-х проводная | Со склада | 300 руб. |
| E79624 | 2 | 160 | 100П | -196...+500 | B | 2х2-х проводная | Снято с производства | 600 руб. |
| E79625 | 2 | 200 | 100П | -196...+500 | B | 2х2-х проводная | Снято с производства | 600 руб. |
| E79626 | 1 | 120 | 50М | -50...+180 | B | 3-х проводная | Снято с производства | 500 руб. |
| E79627 | 1 | 160 | 50М | -50...+180 | B | 3-х проводная | Снято с производства | 500 руб. |
| E79628 | 1 | 200 | 50М | -50...+180 | B | 3-х проводная | Снято с производства | 500 руб. |
| E79629 | 1 | 250 | 50М | -50...+180 | B | 3-х проводная | Снято с производства | 500 руб. |
| E79630 | 1 | 320 | 50М | -50...+180 | B | 3-х проводная | Снято с производства | 350 руб. |
| E79631 | 1 | 500 | 50М | -50...+180 | B | 3-х проводная | Со склада | 400 руб. |
| E79632 | 1 | 120 | 50П | -196...+500 | B | 3-х проводная | Снято с производства | 500 руб. |
| E79633 | 1 | 160 | 50П | -196...+500 | B | 3-х проводная | Со склада | 500 руб. |
| E79634 | 1 | 200 | 50П | -196...+500 | B | 3-х проводная | Со склада | 500 руб. |
| E79635 | 1 | 250 | 50П | -196...+500 | B | 3-х проводная | Снято с производства | 500 руб. |
| E79636 | 1 | 120 | 100П | -196...+500 | B | 3-х проводная | Снято с производства | 600 руб. |
| E79637 | 1 | 160 | 100П | -196...+500 | B | 3-х проводная | Снято с производства | 500 руб. |
| E79638 | 1 | 200 | 100П | -196...+500 | B | 3-х проводная | Снято с производства | 600 руб. |
| E79639 | 1 | 120 | 50М | -50...+180 | C | 3-х проводная | Снято с производства | 500 руб. |
| E79640 | 1 | 160 | 50М | -50...+180 | C | 3-х проводная | Снято с производства | 500 руб. |
| E79641 | 1 | 200 | 50М | -50...+180 | C | 3-х проводная | Снято с производства | 500 руб. |
| E79642 | 1 | 250 | 50М | -50...+180 | C | 3-х проводная | Со склада | 360 руб. |
| E79643 | 1 | 320 | 50М | -50...+180 | C | 3-х проводная | Снято с производства | 500 руб. |
| E79644 | 1 | 100 | 50М | -50...+180 | B | 4-х проводная | Снято с производства | 350 руб. |
| E79645 | 1 | 120 | 50М | -50...+180 | B | 4-х проводная | Со склада | 350 руб. |
| E79646 | 1 | 160 | 50М | -50...+180 | B | 4-х проводная | Со склада | 350 руб. |
| E79647 | 1 | 200 | 50М | -50...+180 | B | 4-х проводная | Со склада | 350 руб. |
| E79648 | 1 | 250 | 50М | -50...+180 | B | 4-х проводная | Со склада | 300 руб. |
| E79649 | 1 | 160 | 100М | -50...+180 | B | 4-х проводная | Снято с производства | 500 руб. |
| E79650 | 1 | 200 | 100М | -50...+180 | B | 4-х проводная | Снято с производства | 500 руб. |
| E79651 | 1 | 250 | 100М | -50...+180 | B | 4-х проводная | Со склада | 350 руб. |
| E79652 | 1 | 120 | 50П | -196...+500 | B | 4-х проводная | Снято с производства | 500 руб. |
| E79653 | 1 | 160 | 50П | -196...+500 | B | 4-х проводная | Снято с производства | 500 руб. |
| E79654 | 1 | 200 | 50П | -196...+500 | B | 4-х проводная | Снято с производства | 500 руб. |
| E79655 | 1 | 250 | 50П | -196...+500 | B | 4-х проводная | Снято с производства | 600 руб. |
| E79656 | 1 | 120 | 100П | -196...+500 | B | 4-х проводная | Снято с производства | 500 руб. |
| E79657 | 1 | 160 | 100П | -196...+500 | B | 4-х проводная | Снято с производства | 500 руб. |
| E79658 | 1 | 200 | 100П | -196...+500 | B | 4-х проводная | Снято с производства | 500 руб. |
| E79659 | 1 | 100 | 50М | -50...+180 | C | 4-х проводная | Снято с производства | 500 руб. |
| E79660 | 1 | 120 | 50М | -50...+180 | C | 4-х проводная | Снято с производства | 500 руб. |
| E79661 | 1 | 160 | 50М | -50...+180 | C | 4-х проводная | Снято с производства | 500 руб. |
| E79662 | 1 | 200 | 50М | -50...+180 | C | 4-х проводная | Снято с производства | 500 руб. |
| E79663 | 1 | 250 | 50М | -50...+180 | C | 4-х проводная | Снято с производства | 500 руб. |
| E79664 | 1 | 160 | 100М | -50...+180 | C | 4-х проводная | Снято с производства | 500 руб. |
| E79665 | 1 | 200 | 100М | -50...+180 | C | 4-х проводная | Снято с производства | 500 руб. |
| E79666 | 1 | 250 | 100М | -50...+180 | C | 4-х проводная | Снято с производства | 500 руб. |
