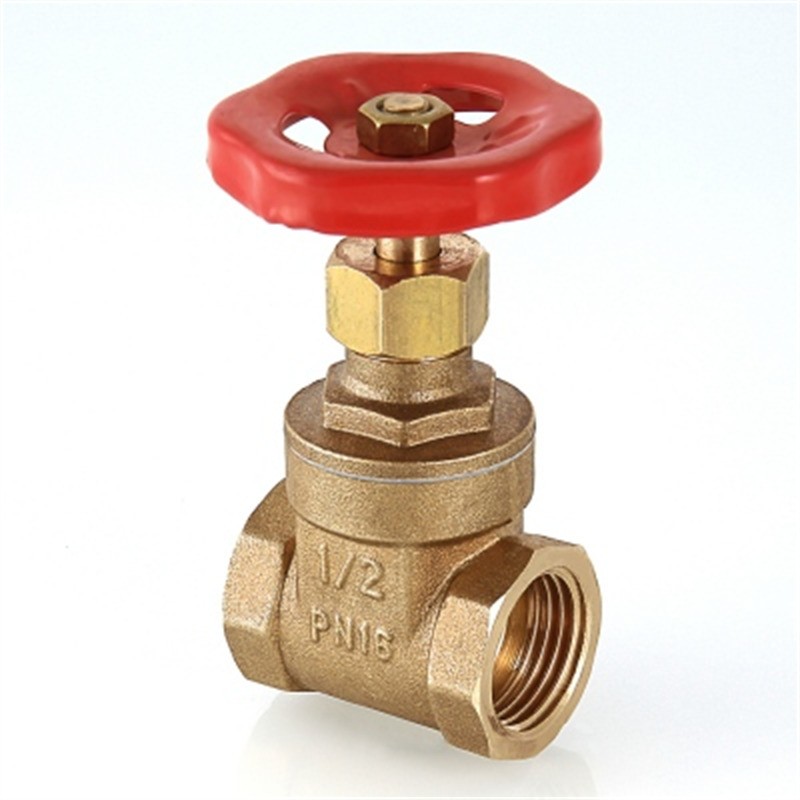

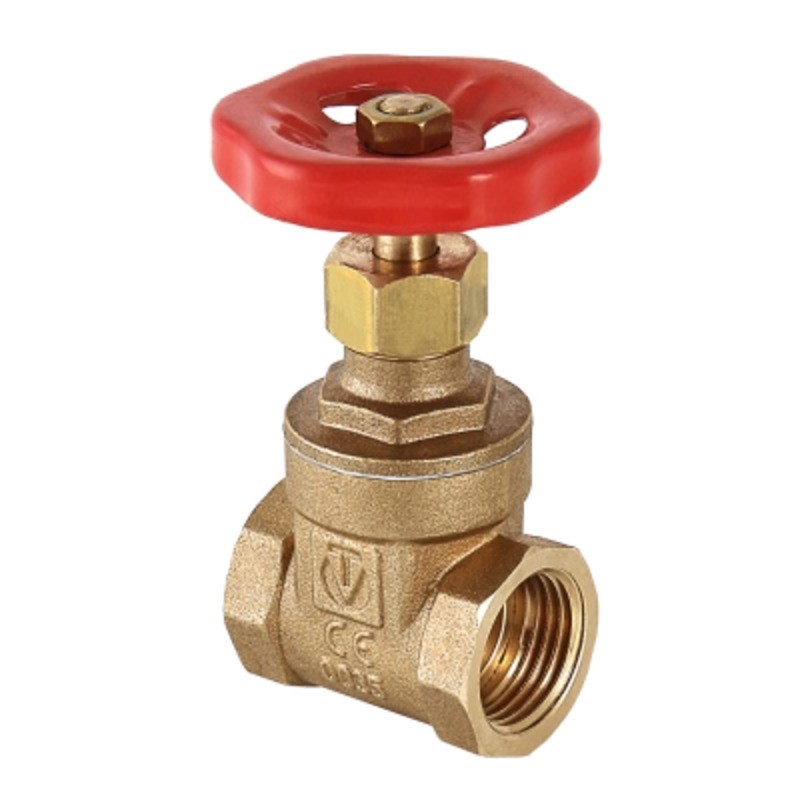

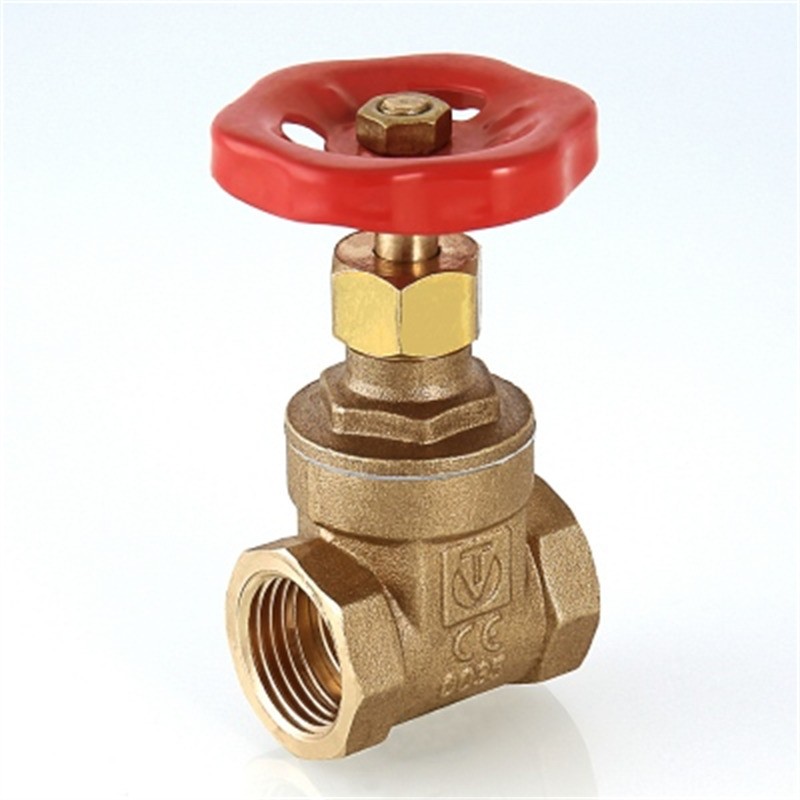

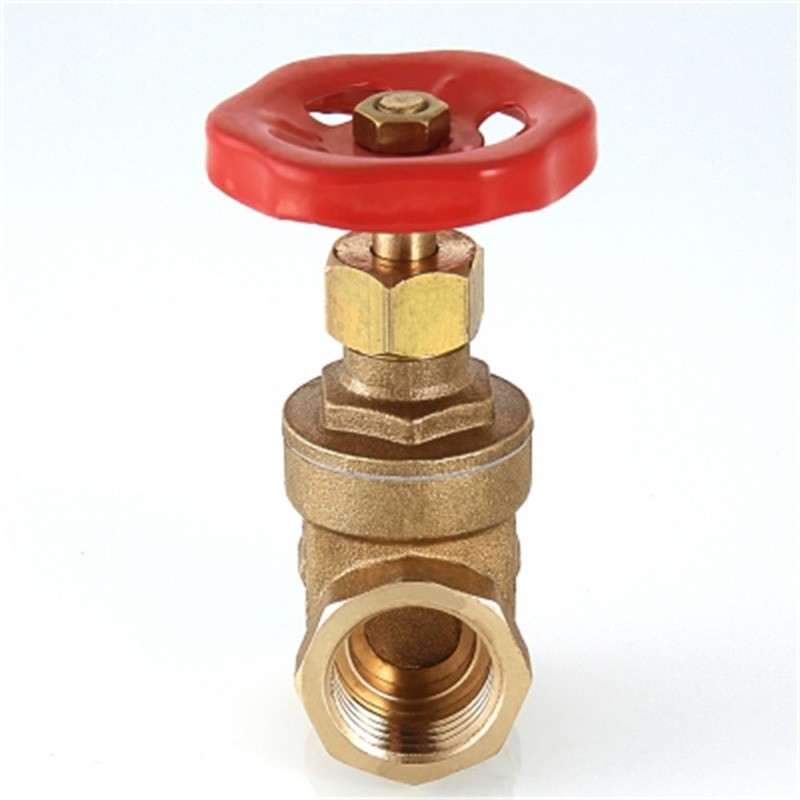

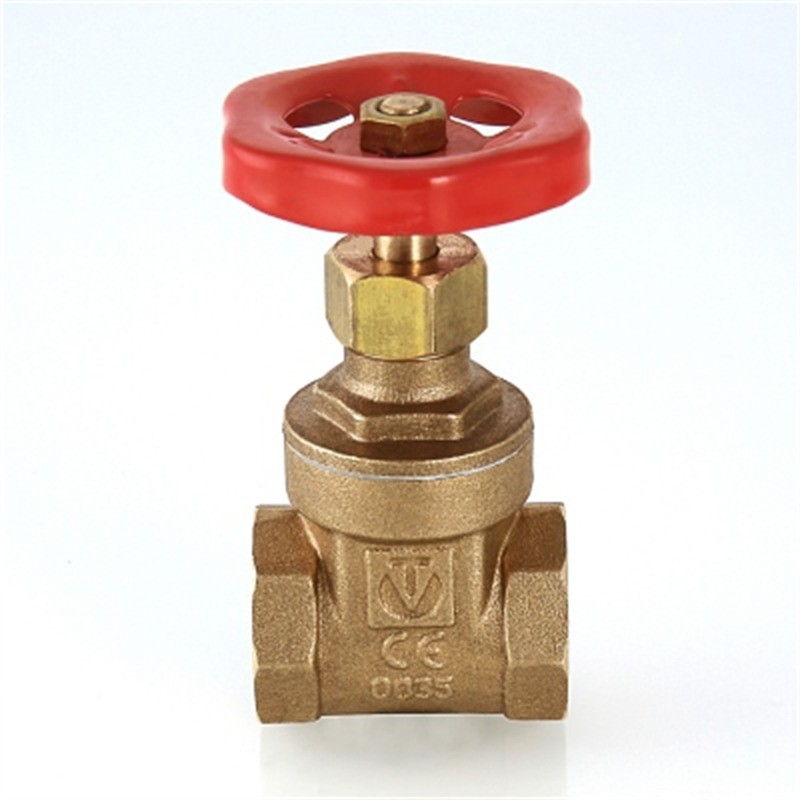

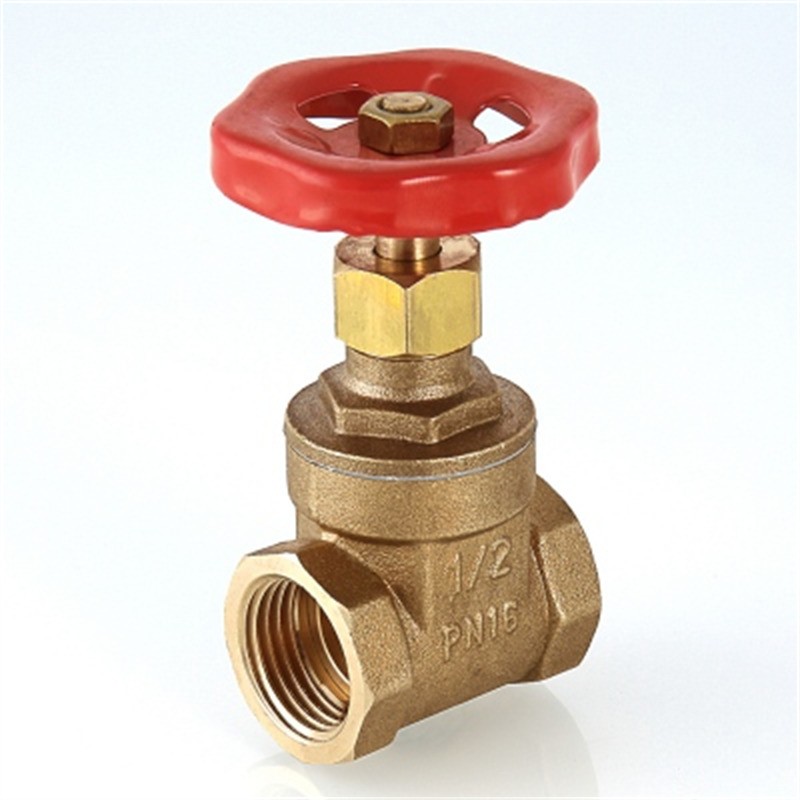

Задвижка клиновая VT.012
Задвижка клиновая VT.012 с невыдвижным шпинделем, полнопроходная. Обеспечивает плавное регулирование расхода, перекрытие потока рабочей среды.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, жидкие углеводороды |
| Материал | Корпуса: латунь Уплотнения: EPDM |
| Температура рабочей среды | −10...+130°С |
| Рабочее давление | 0,0...1,6 МПа (номинальное давление) 0,0...2,4 МПа (пробное давление) |
| Диаметр условного прохода | 15...25 мм |
| Присоединение крана | G½"...G1" Резьба внутренняя-внутренняя |
| Средний полный ресурс | 8 000 циклов |
| Средняя полная наработка на отказ | 3 000 циклов |
| Тип по эффективному диаметру | Полнопроходная |
| Монтажное положение | Любое |
| Тип запорного органа | Дисковый клиновый затвор |
| Класс герметичности затвора по ГОСТ | «А» |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение |
| VT.012.G.04 | 15 | 13,6 | G½" |
| VT.012.G.05 | 20 | 41,8 | G¾" |
| VT.012.G.06 | 25 | 62,3 | G1" |
Все модификации
| Артикул | Модель | Диаметр условного прохода, мм | Срок поставки | Стоимость |
|---|---|---|---|---|
| G51192 | VT.012.G.04 | 15 | Со склада | 684 руб. |
| G51193 | VT.012.G.05 | 20 | Со склада | 946 руб. |
| G51194 | VT.012.G.06 | 25 | 1...2 недели | 1311 руб. |
| Габаритные размеры |
 |
| Показатель | Значение показателя для Ду | |||||
| 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | |
| ØА, мм | 45 | 50 | 55 | 60 | 70 | 80 |
| В, мм | 68 | 78 | 92 | 108 | 125 | 143 |
| C, мм | 38 | 45 | 48 | 51 | 58 | 63 |
| ØD, мм | 15 | 19 | 24 | 32 | 37 | 47 |
| E, мм | 9 | 10 | 11 | 12 | 13 | 13 |
| SW, мм | 26 | 32 | 39 | 48 | 56 | 67 |
| PN, бар | 16 | 16 | 16 | 16 | 16 | 16 |
| Вес, г | 180 | 258 | 375 | 550 | 690 | 1060 |
Рабочая среда:
—
вода, горячая вода, воздух, жидкие углеводороды
Температура рабочей среды:
—
−10...+130°С
Рабочее давление:
—
0,0...1,6 МПа
Диаметр условного прохода:
—
15...25 мм
Материалы:
—
EPDM
Присоединение:
—
резьбовое G½...G1
Рукоятка:
—
стальная с эпоксидным покрытием
