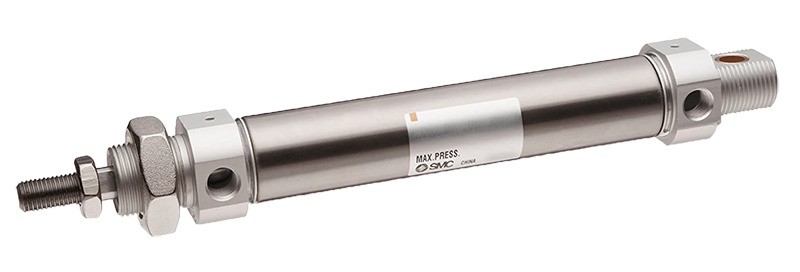

Пневмоцилиндр CD85N12-100-B SMC
Распродажа
Пневмоцилиндр CD85N12-100-B SMC предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение
Особенности
-
Уникальная конструкция уплотнения стержня предотвращает попадание пыли, а эффективность уплотнения такова, что пневмоцилиндрподходит для использования в условиях повышенной запыленности
-
Стойкое к истиранию уплотнение
-
Сменные носовые уплотнения
Технические характеристики
| Параметр | Значение |
| Рабочая среда | воздух |
| Рабочее давление | 0,1…1 МПа |
| Диаметр поршня | 12 мм |
| Длина хода штока | 100 мм |
| Скорость хода поршня | 50...1500 мм/с |
| Присоединение | M5×0,8 |
| Тип цилиндра | Двустороннего действия |
| Рабочая температура | −20…+80°C |
| Габаритные размеры | 28×24×105 мм |
| Габаритные размеры |
 |
| Размеры, мм | ||||||||||
| AM | BE | ⌀C | ⌀CD H9 | ⌀D | EE | EW | F | G1 | G2 | WA |
| 16 | M16×1,5 | 6 | 6H9 | 19,7 | M5×0,8 | 12 | 17 | 8 (5,5) | 6 (5,5) | 9,5 |
| Размеры, мм | ||||||||||
| WB | H | HR | K | KA | KK | KV | KW | N1 | N2 | NA |
| 5,5 | 38 | 14 | 5 | 6,2 | M6×1 | 24 | 8 | 12,5 (12,5) | 10,5 (12,5) | 18,3 |
| Размеры, мм | ||||||||||
| ⌀ND h8 | RR | S | SW | U | WH | XC | Z | ZZ | ||
| 16 | 14 | 50 (54) | 10 | 9 | 22 | 75 (79) | 91 (95) | 105 (109) | ||
( ) - в случае воздушной подушки
Рабочее давление:
—
0,1…1 МПа
Диаметр поршня:
—
12 мм
Присоединение:
—
M5×0,8
Скорость хода поршня:
—
50…1500 мм/c
Длина хода штока:
—
100 мм
