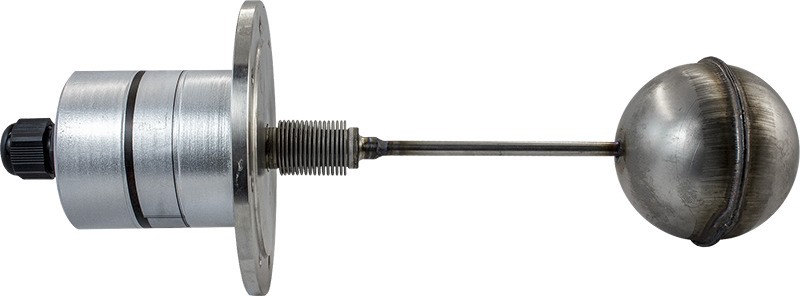

Датчики-реле уровня ДРУ-1ПМ
Датчики-реле уровня жидкости двухпозиционные ДРУ-1ПМ предназначены для контроля верхнего или нижнего уровня пресной воды с хромпиком, масел, жидкости охлаждающей низкозамерзающей, дизельного топлива. Прибор может использоваться для контроля уровня других жидкостей, неагрессивных по отношению к стали марки 08Х18Н10Т и сплаву 36НХТЮ, вязкостью ≤ 2000 сСм и плотностью 0,8·10³...1,2·10³ кг/м³
Технические характеристики
| Параметры | Значение |
| Дифференциал срабатывания | ≤ 25 мм |
| Рабочее давление | 0,054...0,2 МПа |
| Погрешность срабатывания | Не более 12,5 мм относительно номинального уровня срабатывания |
| Электрическая нагрузка на контакты переключающего устройства: - при активной нагрузке - при индуктивной нагрузке (t меньше или равно 0,015 с) - при индуктивной нагрузке (cosj = 0,5) - при активной нагрузке | =0,5...4 А, 3...30 В |
| Температура воздуха | −50...+60°С |
| Относительная влажность | До 98% при температуре +35°С без конденсации влаги |
| Параметры контролируемой среды – температура: - для пресной воды и пресной воды с хромпиком от 1 до 1,6% по весу воды - для топлива дизельного - для жидкости охлаждающей низкозамерзающей - для масла марки МС-20 или МК-22 - для жидкости фекальной (воды с содержанием до 1% фекальных отходов) - для масла ДС-11 (М1ОБ) |
+6...+120°С |
| Вес | ≤ 1,4 кг |

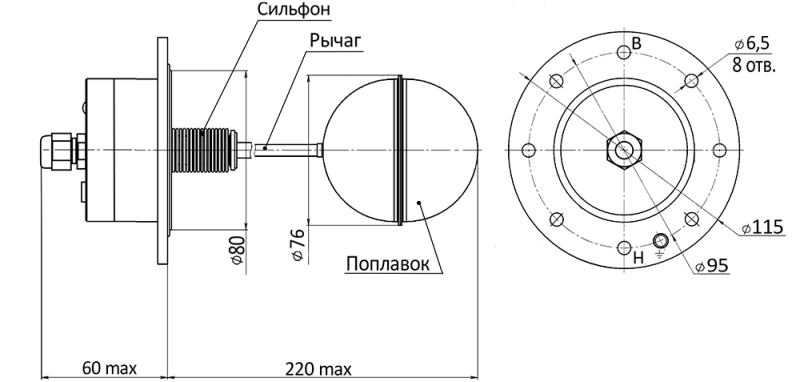

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 05.02.2022 | 0.73 Мб |  |
Реле:
—
~3 А, 250 В
Рабочее давление:
—
0,054...0,2 МПа
Дискретность преобразования:
—
≤ 25 мм
Дифференциал срабатывания:
—
≤ 25 мм
