Поплавковый датчик уровня ОВЕН ПДУ-И с присоединением типа CLAMP
Поплавковый датчик уровня ОВЕН ПДУ-И предназначен для для измерения уровня жидкостей с выходным сигналом 4…20 мА. Может быть использован в составе систем контроля и регулирования уровня жидкости (воды, водных растворов, светлых нефтепродуктов и иных жидких сред, в том числе и агрессивных, за исключением коррозионно-активных по отношению к материалу датчиков) в различных резервуарах.
Технические характеристики
| Параметр | Значение |
| Диапазон измерений уровня | 0...250 мм, 0...500 мм, 0...750 мм, 0...1000 мм, 0...1250 мм, 0...1500 мм, 0...1750 мм, 0...2000 мм, 0...2250 мм, 0...2500 мм, 0...2750 мм, 0...3000 мм, 0...3250 мм, 0...3500 мм, 0...3750 мм, 0...4000 мм |
| Дискретность преобразования | 5 или 10 мм |
| Напряжение питания | 10…36 В |
| Выходной сигнал | 4…20 мА |
| Потребляемая мощность | ≤ 1 Вт |
| Рабочая температура окружающей среды | −40…+85°С |
| Рабочая температура | −55 …+125°С |
| Давление рабочей среды | ≤ 4 МПа |
| Материал рабочей части датчика | Сталь |
| Степень защиты | IP65 |
Все модификации
| Артикул | Диапазон измерения уровня, мм | Дискретность преобразования | Номинальный диаметр штуцера DN, мм | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| R18332 | 250 | 5 | 65 | 1...2 недели | 22500 руб. |
| R18333 | 500 | 5 | 65 | 1...2 недели | 29160 руб. |
| R18334 | 750 | 5 | 65 | 1...2 недели | 36150 руб. |
| R18335 | 1000 | 5 | 65 | 1...2 недели | 37350 руб. |
| R18336 | 1250 | 5 | 65 | 1...2 недели | 44184 руб. |
| R18337 | 1500 | 5 | 65 | 1...2 недели | 47640 руб. |
| R18338 | 1750 | 5 | 65 | 1...2 недели | 53568 руб. |
| R18339 | 2000 | 5 | 65 | 1...2 недели | 58800 руб. |
| R18340 | 2250 | 5 | 65 | 1...2 недели | 65580 руб. |
| R18341 | 2500 | 5 | 65 | 1...2 недели | 71370 руб. |
| R18342 | 2750 | 5 | 65 | 1...2 недели | 73950 руб. |
| R18343 | 3000 | 5 | 65 | 1...2 недели | 78900 руб. |
| R18344 | 3250 | 5 | 65 | 1...2 недели | 84480 руб. |
| R18345 | 3500 | 5 | 65 | 1...2 недели | 90018 руб. |
| R18346 | 3750 | 5 | 65 | 1...2 недели | 95550 руб. |
| R18347 | 4000 | 5 | 65 | 1...2 недели | 100800 руб. |
| R18348 | 250 | 10 | 65 | 1...2 недели | 17850 руб. |
| R18349 | 500 | 10 | 65 | 1...2 недели | 22350 руб. |
| R18350 | 750 | 10 | 65 | 1...2 недели | 26850 руб. |
| R18351 | 1000 | 10 | 65 | 1...2 недели | 27600 руб. |
| R18352 | 1250 | 10 | 65 | 1...2 недели | 33276 руб. |
| R18353 | 1500 | 10 | 65 | 1...2 недели | 37650 руб. |
| R18354 | 1750 | 10 | 65 | 1...2 недели | 38700 руб. |
| R18355 | 2000 | 10 | 65 | 1...2 недели | 42000 руб. |
| R18356 | 2250 | 10 | 65 | 1...2 недели | 46470 руб. |
| R18357 | 2500 | 10 | 65 | 1...2 недели | 50250 руб. |
| R18358 | 2750 | 10 | 65 | 1...2 недели | 53700 руб. |
| R18359 | 3000 | 10 | 65 | 1...2 недели | 55200 руб. |
| R18360 | 3250 | 10 | 65 | 1...2 недели | 58800 руб. |
| R18361 | 3500 | 10 | 65 | 1...2 недели | 62550 руб. |
| R18362 | 3750 | 10 | 65 | 1...2 недели | 66300 руб. |
| R18363 | 4000 | 10 | 65 | 1...2 недели | 69900 руб. |
| R18364 | 250 | 5 | 80 | 1...2 недели | 22500 руб. |
| R18365 | 500 | 5 | 80 | 1...2 недели | 29160 руб. |
| R18366 | 750 | 5 | 80 | 1...2 недели | 36150 руб. |
| R18367 | 1000 | 5 | 80 | 1...2 недели | 37350 руб. |
| R18368 | 1250 | 5 | 80 | 1...2 недели | 44184 руб. |
| R18369 | 1500 | 5 | 80 | 1...2 недели | 47640 руб. |
| R18370 | 1750 | 5 | 80 | 1...2 недели | 53568 руб. |
| R18371 | 2000 | 5 | 80 | 1...2 недели | 58800 руб. |
| R18372 | 2250 | 5 | 80 | 1...2 недели | 65580 руб. |
| R18373 | 2500 | 5 | 80 | 1...2 недели | 71370 руб. |
| R18374 | 2750 | 5 | 80 | 1...2 недели | 73950 руб. |
| R18375 | 3000 | 5 | 80 | 1...2 недели | 78900 руб. |
| R18376 | 3250 | 5 | 80 | 1...2 недели | 84480 руб. |
| R18377 | 3500 | 5 | 80 | 1...2 недели | 90018 руб. |
| R18378 | 3750 | 5 | 80 | 1...2 недели | 95550 руб. |
| R18379 | 4000 | 5 | 80 | 1...2 недели | 100800 руб. |
| R18380 | 250 | 10 | 80 | 1...2 недели | 17850 руб. |
| R18381 | 500 | 10 | 80 | 1...2 недели | 22350 руб. |
| R18382 | 750 | 10 | 80 | 1...2 недели | 26850 руб. |
| R18383 | 1000 | 10 | 80 | 1...2 недели | 27600 руб. |
| R18384 | 1250 | 10 | 80 | 1...2 недели | 33276 руб. |
| R18385 | 1500 | 10 | 80 | 1...2 недели | 37650 руб. |
| R18386 | 1750 | 10 | 80 | 1...2 недели | 38700 руб. |
| R18387 | 2000 | 10 | 80 | 1...2 недели | 42000 руб. |
| R18388 | 2250 | 10 | 80 | 1...2 недели | 46470 руб. |
| R18389 | 2500 | 10 | 80 | 1...2 недели | 50250 руб. |
| R18390 | 2750 | 10 | 80 | 1...2 недели | 53700 руб. |
| R18391 | 3000 | 10 | 80 | 1...2 недели | 55200 руб. |
| R18392 | 3250 | 10 | 80 | 1...2 недели | 58800 руб. |
| R18393 | 3500 | 10 | 80 | 1...2 недели | 62550 руб. |
| R18394 | 3750 | 10 | 80 | 1...2 недели | 66300 руб. |
| R18395 | 4000 | 10 | 80 | 1...2 недели | 69900 руб. |
| R18396 | 250 | 5 | 100 | 1...2 недели | 22500 руб. |
| R18397 | 500 | 5 | 100 | 1...2 недели | 29160 руб. |
| R18398 | 750 | 5 | 100 | 1...2 недели | 36150 руб. |
| R18399 | 1000 | 5 | 100 | 1...2 недели | 37350 руб. |
| R18400 | 1250 | 5 | 100 | 1...2 недели | 44184 руб. |
| R18401 | 1500 | 5 | 100 | 1...2 недели | 47640 руб. |
| R18402 | 1750 | 5 | 100 | 1...2 недели | 53568 руб. |
| R18403 | 2000 | 5 | 100 | 1...2 недели | 58800 руб. |
| R18404 | 2250 | 5 | 100 | 1...2 недели | 65580 руб. |
| R18405 | 2500 | 5 | 100 | 1...2 недели | 71370 руб. |
| R18406 | 2750 | 5 | 100 | 1...2 недели | 73950 руб. |
| R18407 | 3000 | 5 | 100 | 1...2 недели | 78900 руб. |
| R18408 | 3250 | 5 | 100 | 1...2 недели | 84480 руб. |
| R18409 | 3500 | 5 | 100 | 1...2 недели | 90018 руб. |
| R18410 | 3750 | 5 | 100 | 1...2 недели | 95550 руб. |
| R18411 | 4000 | 5 | 100 | 1...2 недели | 100800 руб. |
| R18412 | 250 | 10 | 100 | 1...2 недели | 17850 руб. |
| R18413 | 500 | 10 | 100 | 1...2 недели | 22350 руб. |
| R18414 | 750 | 10 | 100 | 1...2 недели | 26850 руб. |
| R18415 | 1000 | 10 | 100 | 1...2 недели | 27600 руб. |
| R18416 | 1250 | 10 | 100 | 1...2 недели | 33276 руб. |
| R18417 | 1500 | 10 | 100 | 1...2 недели | 37650 руб. |
| R18418 | 1750 | 10 | 100 | 1...2 недели | 38700 руб. |
| R18419 | 2000 | 10 | 100 | 1...2 недели | 42000 руб. |
| R18420 | 2250 | 10 | 100 | 1...2 недели | 46470 руб. |
| R18421 | 2500 | 10 | 100 | 1...2 недели | 50250 руб. |
| R18422 | 2750 | 10 | 100 | 1...2 недели | 53700 руб. |
| R18423 | 3000 | 10 | 100 | 1...2 недели | 55200 руб. |
| R18424 | 3250 | 10 | 100 | 1...2 недели | 58800 руб. |
| R18425 | 3500 | 10 | 100 | 1...2 недели | 62550 руб. |
| R18426 | 3750 | 10 | 100 | 1...2 недели | 66300 руб. |
| R18427 | 4000 | 10 | 100 | 1...2 недели | 69900 руб. |

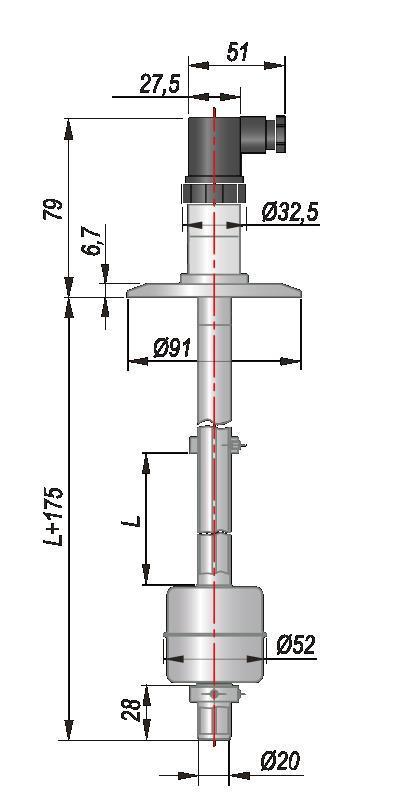

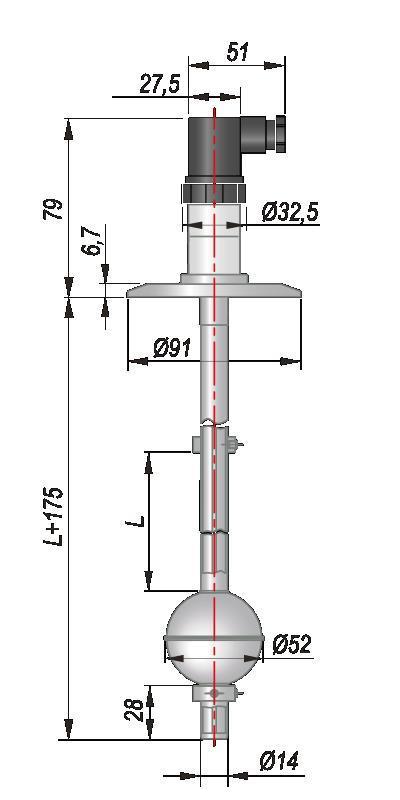

| Габаритные размеры | |
| Датчики с присоединением типа CLAMP в соответствии с DIN 32676 | |
| ПДУ-И c L = 250…1250 мм | ПДУ-И c L = 1500…4000 мм |
 |  |

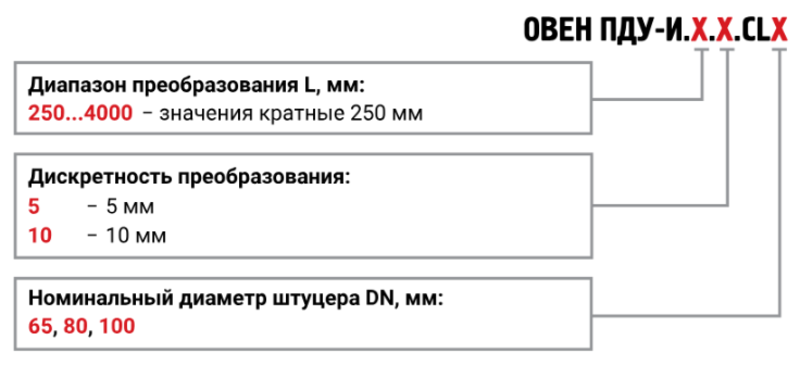

| Форма заказа |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 27.04.2013 | 0.16 Мб |  |
