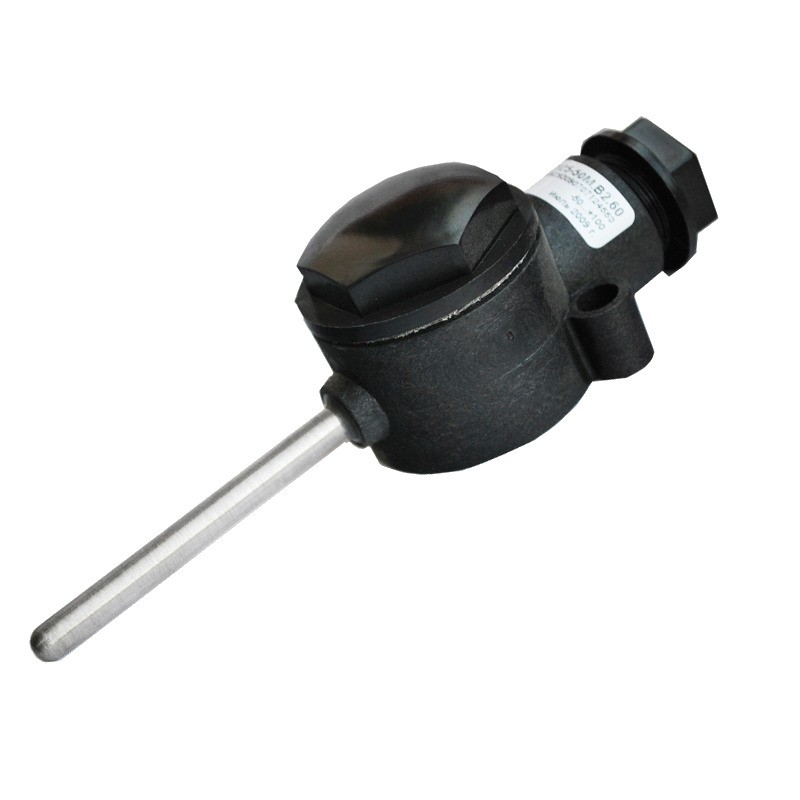

Термопреобразователь сопротивления для измерения температуры воздуха дТС125

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика.

Cистемы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. № 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 № 3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации.

Термосопротивления с пластмассовой коммутационной головкой позволяют измерять температуру до +500 °С (ДТС с платиновым ЧЭ) и до +180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

• +200°C - для клеммных головок из силумина;
• +120°C - для головок из полиамида.

Конструкция и принцип действия

Принцип действия термопреобразователей сопротивления основан на свойстве проводника менять электрическое сопротивление пропорционально изменению температуры окружающей среды (ГОСТ Р 6651-2009). Конструктивно такие термопреобразователи выполняются в виде катушки из тонкой медной или платиновой проволоки на каркасе из изоляционного материала или используются тонкопленочные чувствительные элементы, заключенные в защитную гильзу

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

• ТСМ 50М и 100М (W100 = 1,428, α = 0,00428°С^-1)
• ТСП 50П и 100П (W100 = 1,391, α = 0,00391°С^-1)
• ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385°С^-1)

Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Показатели надежности термосопротивлений ДТСхх5 при соблюдении условий эксплуатации (вероятность безотказной работы):

ДТС с платиновым ЧЭ:

• в диапазоне температур от −50 до +250 °С – не менее 0,95 за 40 000 ч;
• в диапазоне температур от −196 (−60 °С – для РТ100, РТ500, РТ1000) до −50 °С и от +250 до +450 °С – не менее 0,95 за 15 000 ч;
• в диапазоне температур от +450 до +500 °С – не менее 0,95 за 8 000 ч.

ДТС с медным ЧЭ:

• в диапазоне температур от −50 до +180 °С – не менее 0,95 за 15 000 ч.

Для монтажа датчиков ДТСхх5 на объекты измерения температуры рекомендуется применять гильзы ГЗ-В, ГЗ.16 и ГЗ.25, бобышки БП-А, БК-А, Б.П.1, Б.П.2 и Б.У.1 а также съемные подвижные штуцеры ШП.
Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Основные преимущества термопреобразователей сопротивления ОВЕН:

• Высокая точность измерений
• Высокая стабильность
• Близость характеристики к линейной зависимости

Отличительные особенности специализированных датчиков температуры для систем отопления, кондиционирования и вентиляции (HVAC):

• Предназначены для работы с контроллерами ОВЕН ПЛК, с приборами ОВЕН ТРМ148, ТРМ151, МВА8, а также совместимы с контроллерами других производителей (российских и зарубежных)
• Полная взаимозаменяемость с наиболее распространенными зарубежными моделями

Класс допуска и диапазон измерений

Значение показателя тепловой инерции ОВЕН ДТС составляет от 10 до 30 секунд (зависит от конструктивного исполнения датчика)
Т – температура измеряемой среды, °С.

Технические характеристики

Все модификации

Габаритные размеры
L = 60 мм
