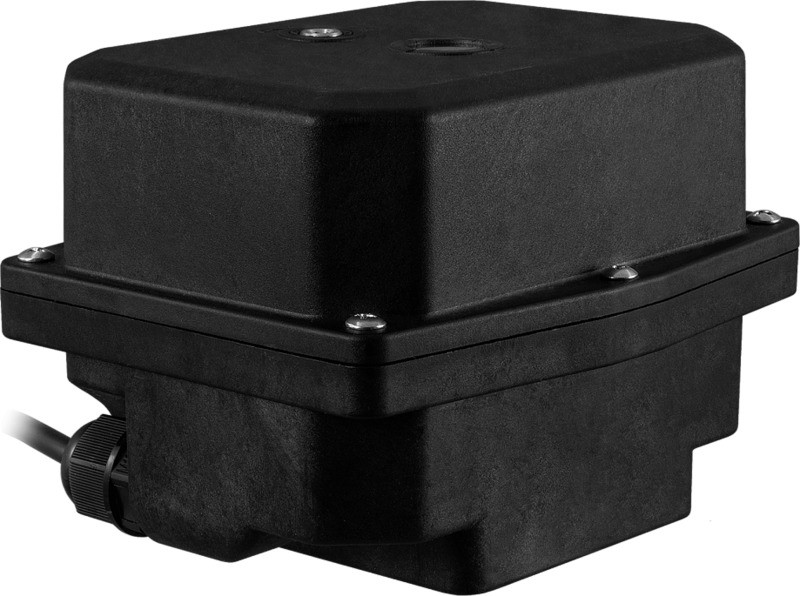

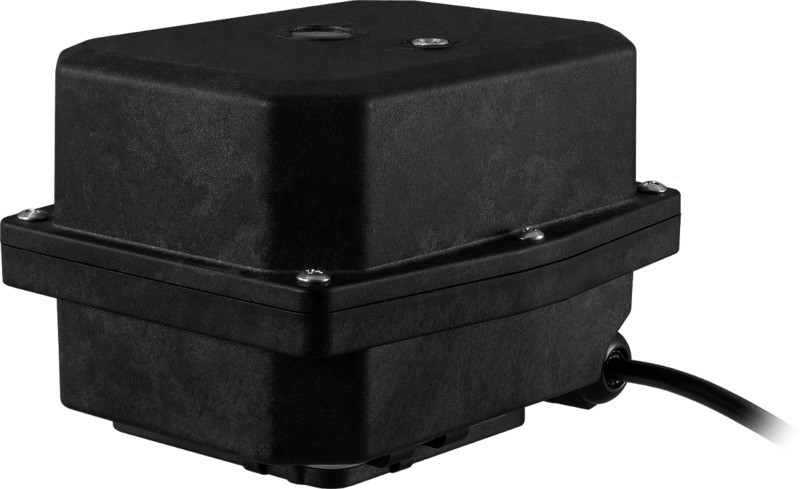

Электропривод поворотный для кранов ЭПР3-005

Новинка
Артикул: A8598

Привод для дистанционного и местного управления запорной арматурой таких типов, как кран шаровой, затвор поворотный и т. п.

Цену, наличие на складе и сроки поставки можно узнать у менеджера

Характеристики

Время поворота на 90°:
16 с
Крутящий момент:
50 Н∙м
Присоединение:
по стандарту ISO 5211
Степень пылевлагозащиты:
IP67
Угол поворота выходного вала:
90° ± 10°

Электропривод поворотный ЭПР3-005 применяется для дистанционного и местного управления запорной арматурой таких типов, как кран шаровой, затвор поворотный и т. п.

Особенности

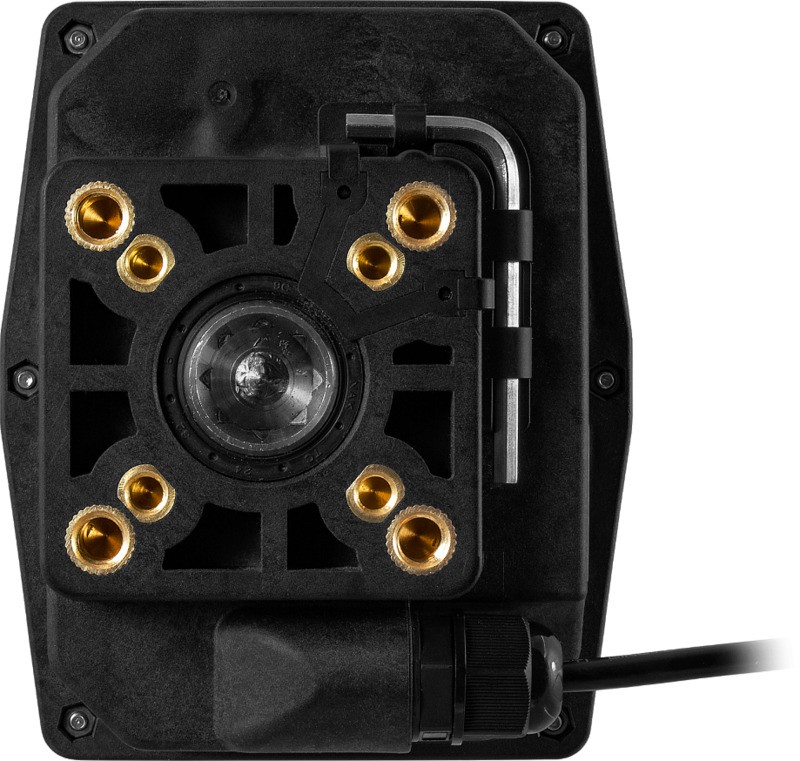

  • Привод устанавливается вертикально присоединением ISO 5211 вниз
  • Высокий крутящий момент
  • Встроенная защита от перегрева

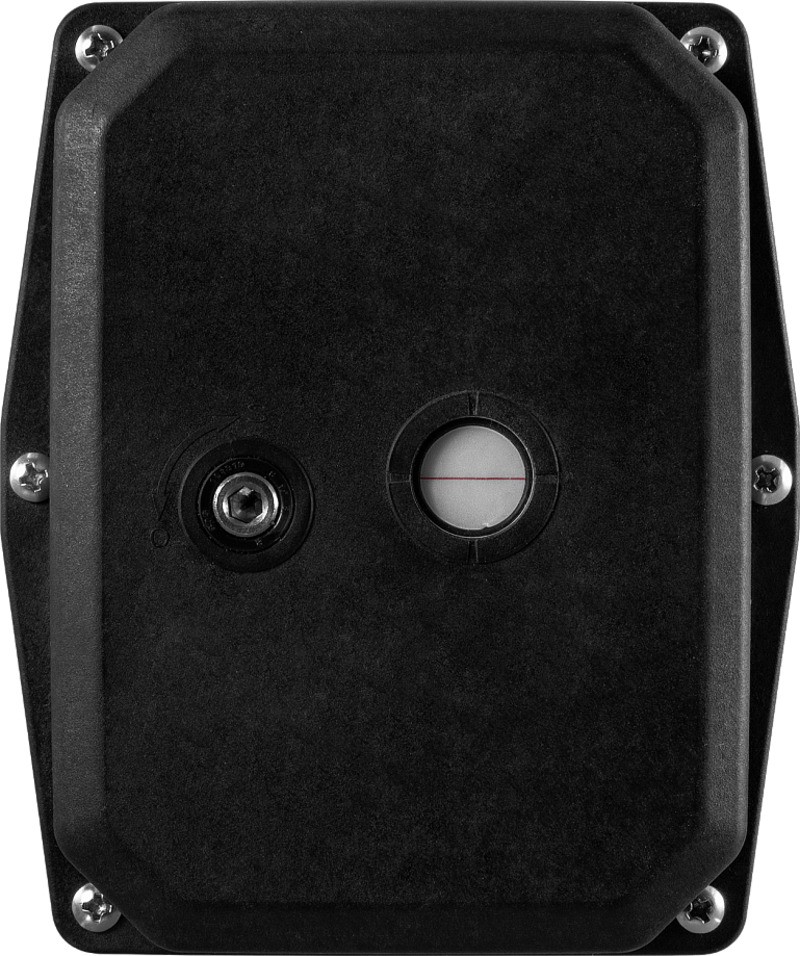

  • Индикатор положения затвора
  • Управление открытием/закрытием привода с помощью одного выключателя

Для автоматического управления в качестве выключателя К можно использовать любой прибор, который обеспечивает замыкание/размыкание.
Для ручного управления в качестве выключателя К можно использовать кнопки с фиксацией AR-XB2-BT, AR-XB2-BS, SD16-22ATA, антивандальные кнопки с фиксацией или переключатели на 2 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG

Технические характеристики

Параметр Значение
Тип двигателя Асинхронный
Крутящий момент 50 Н∙м
Время поворота на 90° 16 с
Питание =24 В
Ток, мощность 200 мА, 4 Вт
Угол поворота выходного вала 90° ± 10°
Посадочный размер Звезда 14×14 мм
Условия эксплуатации −15...+60°C, ≤ 90%RH
Габаритные размеры 89×126,5×105 мм
Длина провода 600 мм ± 15 мм
Вес 882 г

Таблица выбора электропривода ЭПР3-005

Модель привода Ду крана КПР, мм
-2 -3 -2Ф -3Ф -Т3-L -T3-T -Т3Ф
ЭПР3-005 25-50 50

Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84, при необходимости – в комбинации с переходником «квадрат-квадрат» ПП44.



Габаритные размеры

Документация и схемы

Документ Дата изменения Размер Файл
Руководство по эксплуатации 12.03.2024 0.71 Мб
Время поворота на 90°:
16 с
Крутящий момент:
50 Н∙м
Присоединение:
по стандарту ISO 5211
Степень пылевлагозащиты:
IP67
Угол поворота выходного вала:
90° ± 10°

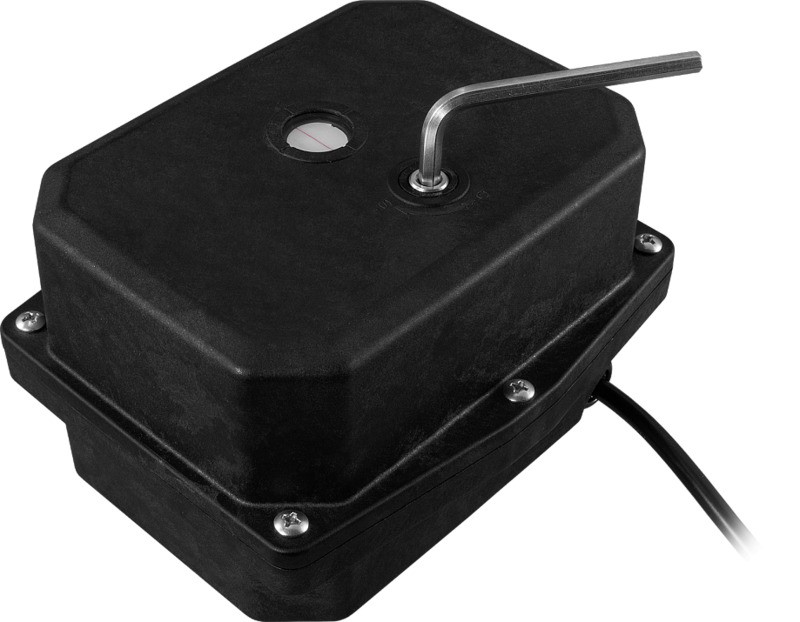

Ручной дублер:
используемый в случае отказа электропитания или для настройки электропривода
Питание:
=24 В
