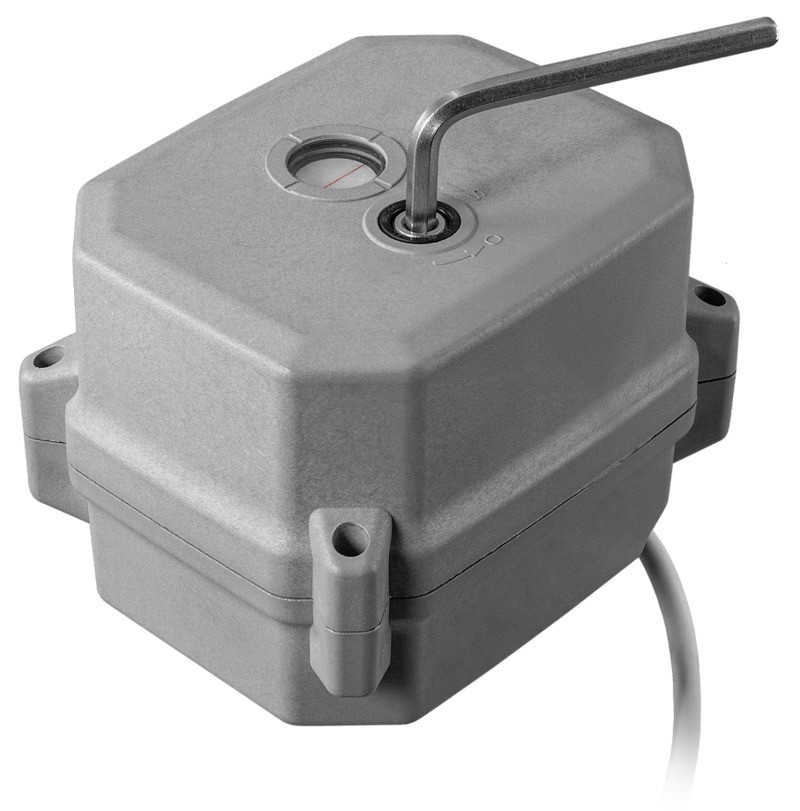

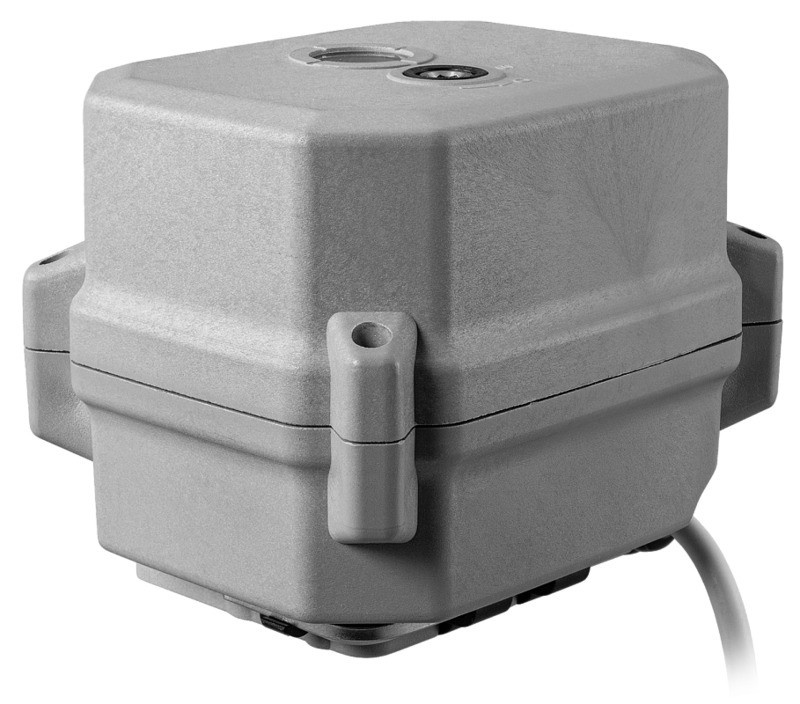

Электропривод поворотный для кранов ЭПР3У
Новинка
Есть видеообзор

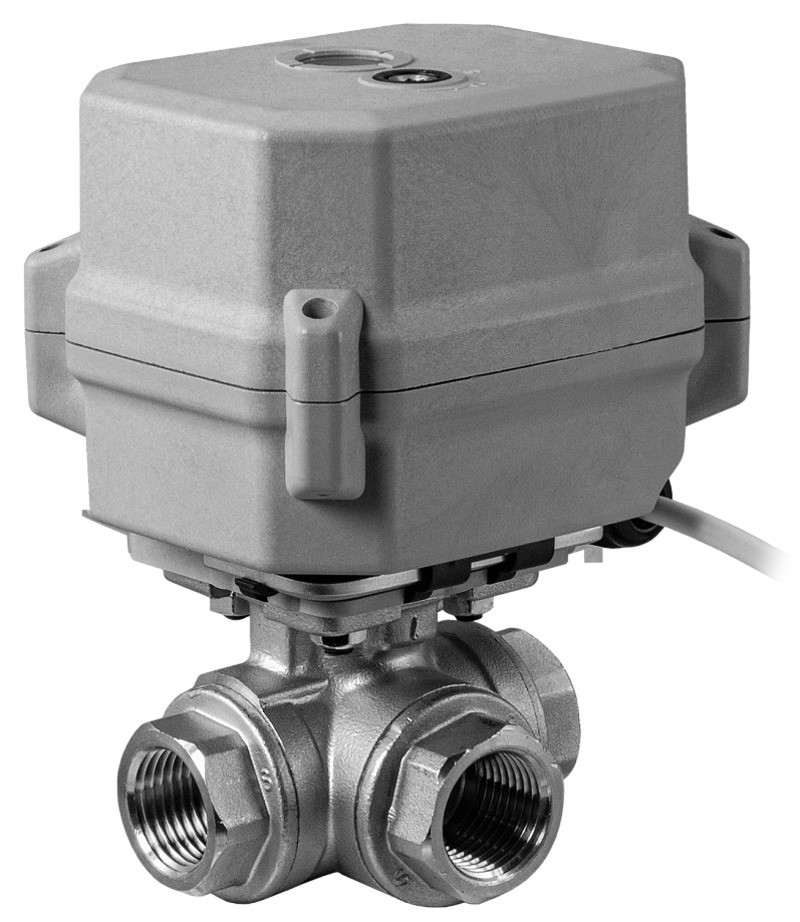

Электропривод поворотный ЭПР3У применяется для дистанционного и местного управления запорной арматурой таких типов, как кран шаровой, затвор поворотный и т. п.
Особенности
- Привод устанавливается вертикально присоединением ISO 5211 вниз
- Высокий крутящий момент
- Встроенная защита от перегрева

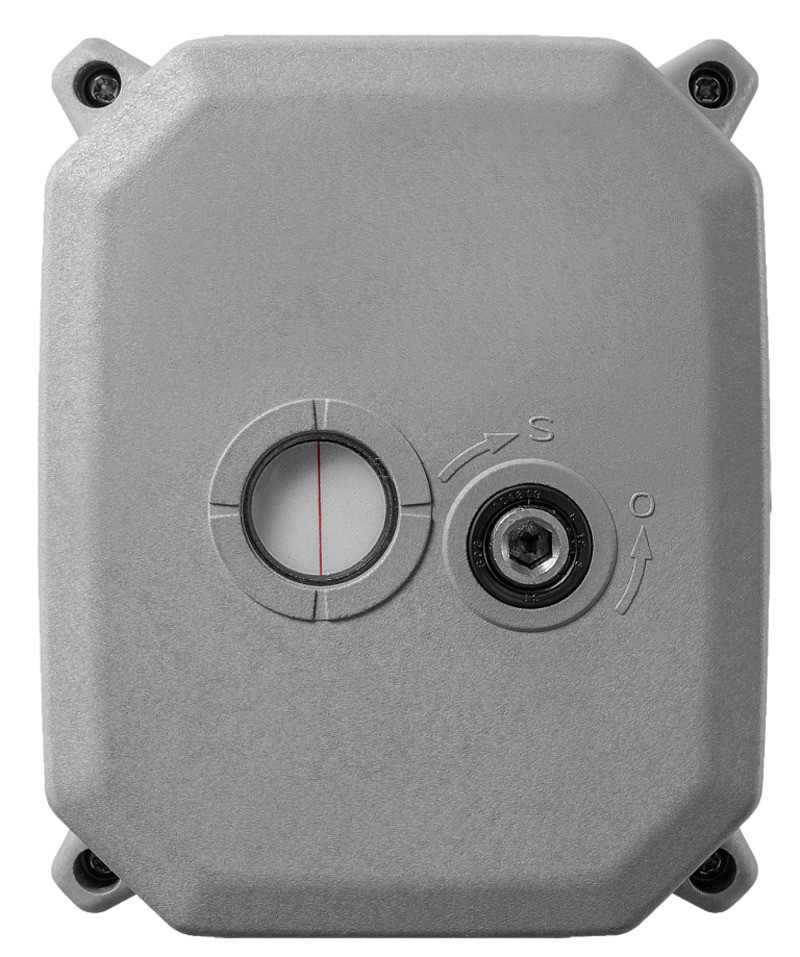

- Индикатор положения затвора
Технические характеристики
| Параметр | Значение | ||||
| Тип двигателя | Асинхронный | ||||
| Крутящий момент | 15 Н∙м | ||||
| Питание | =12...24 В | ||||
| Время поворота на 90° | 8 с | ||||
| Ток, мощность | 150 мА, 2 Вт (=12 В) 100 мА, 2,5 Вт (=24 В) | ||||
| Угол поворота выходного вала | 90° ± 10° | ||||

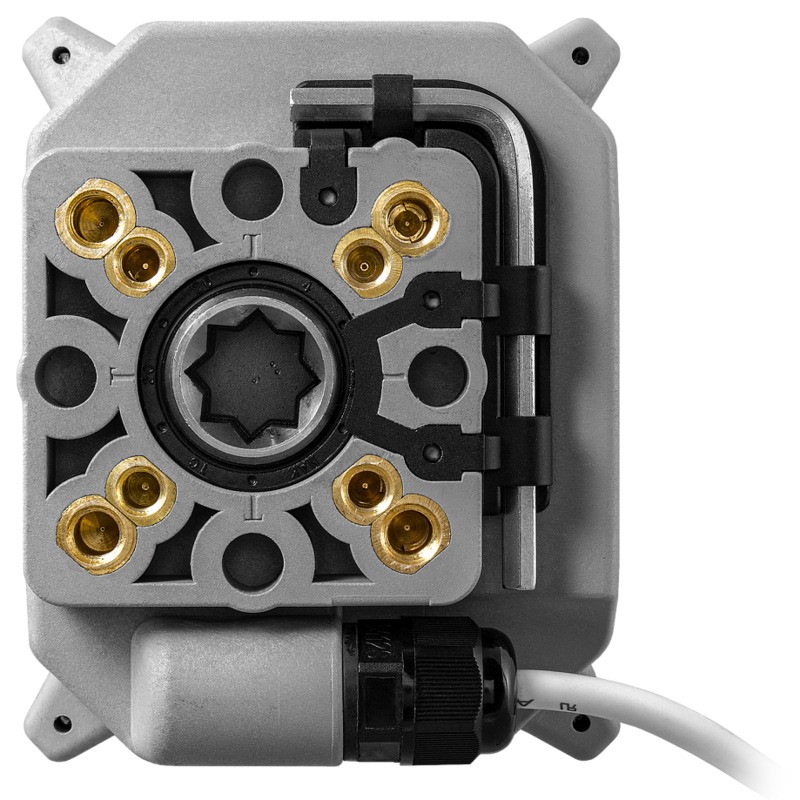

| Посадочный размер | Звезда 11×11 мм | ||||
| Условия эксплуатации | −15...+60°C, ≤ 90%RH | ||||
| Габаритные размеры | 80×92,5×75,5 мм | ||||
| Длина провода | 500 мм ± 15 мм | ||||
| Вес | 460 г | ||||
Таблица выбора электропривода ЭПР3У
| Модель привода | Ду крана/затвора КПР, мм | |||||||||
| -2 | -3 | -2Ф | -3Ф | -Т3-L | -T3-T | |||||
 |  |  |  |  | ||||||
| ЭПР3У | 15*, 20*, 25, 32 | 15*, 20*, 25 | 15*, 20*, 25 | 15, 20*, 25, 32 | 15, 20* | 15, 20 | ||||

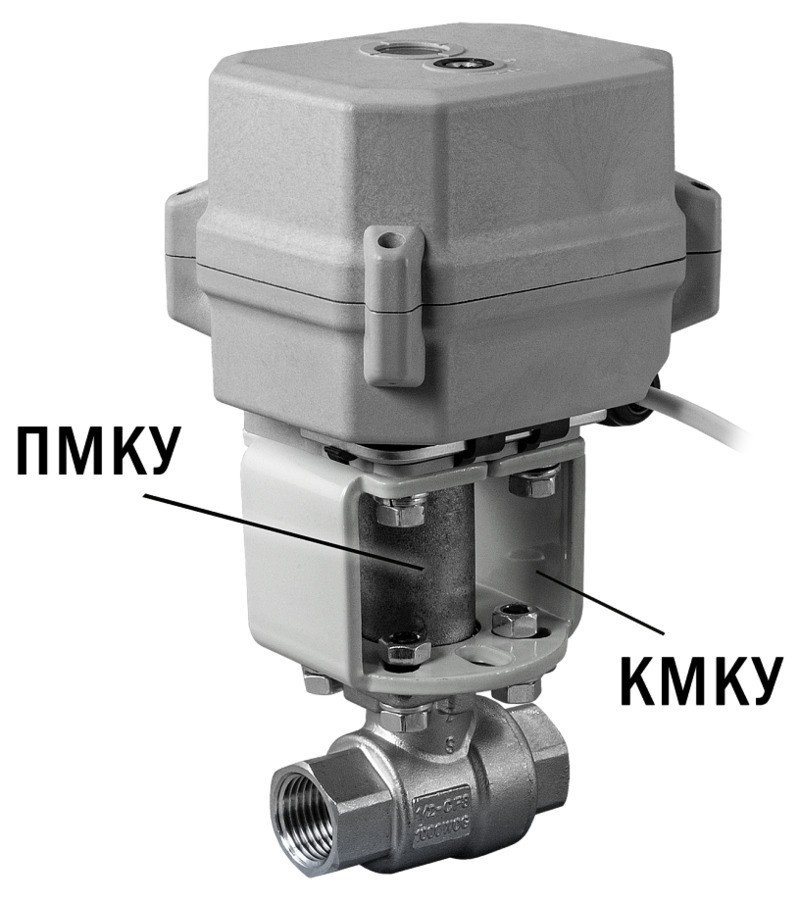

* Для установки потребуется монтажный комплект (приобретается отдельно):
- переходник ПМКУ48-11/11-47;
- крепеж КМКУ-50.
Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84-11/9
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 01.03.2024 | 0.84 Мб |  |
Время поворота на 90°:
—
8 с
Крутящий момент:
—
15 Н∙м
Управление:
—
аналоговым токовым сигналом 4..20 мА
Присоединение:
—
по стандарту ISO 5211
Угол поворота выходного вала:
—
90° ± 10°
Питание:
—
=12...24 В
