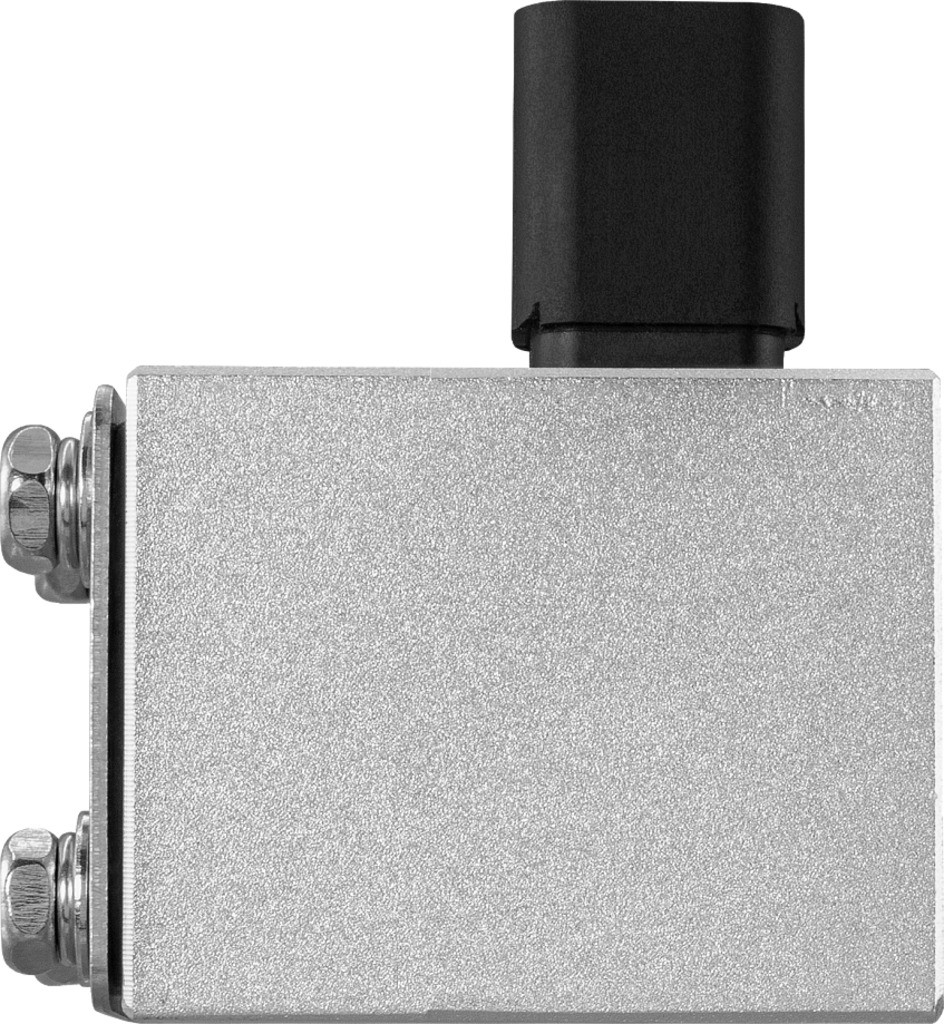

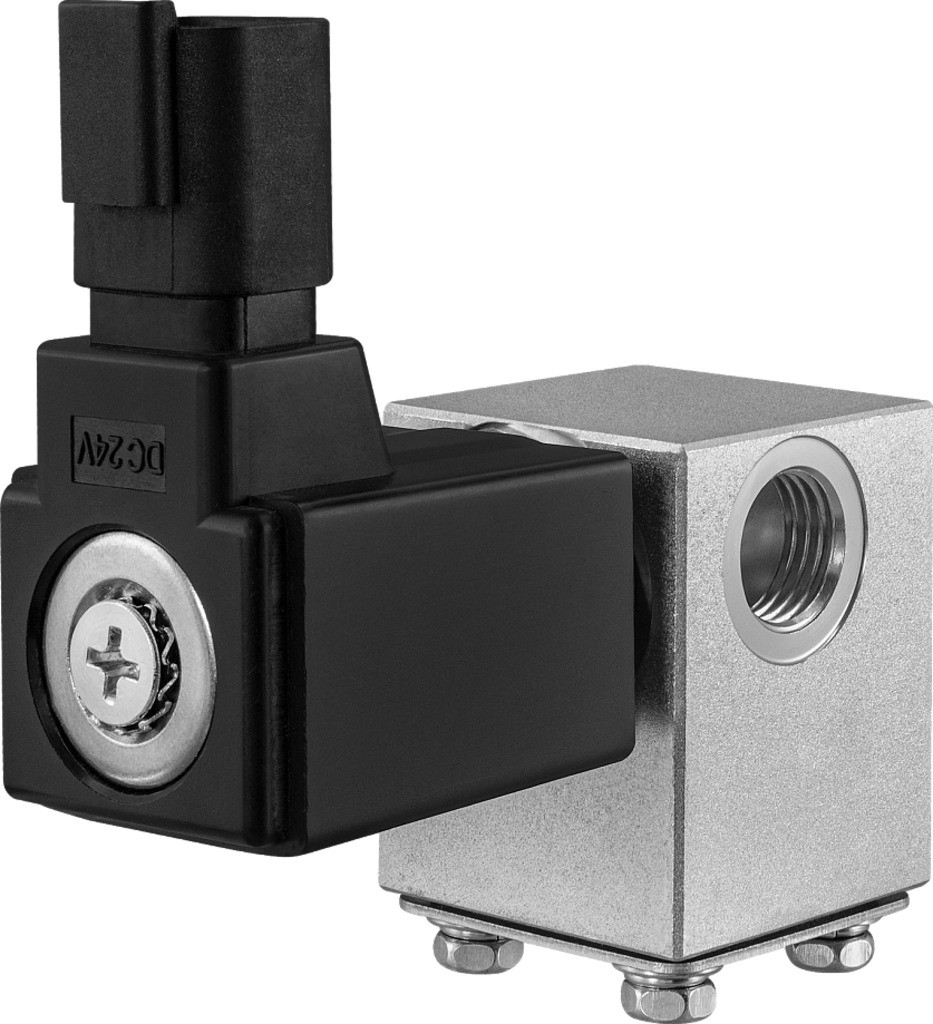

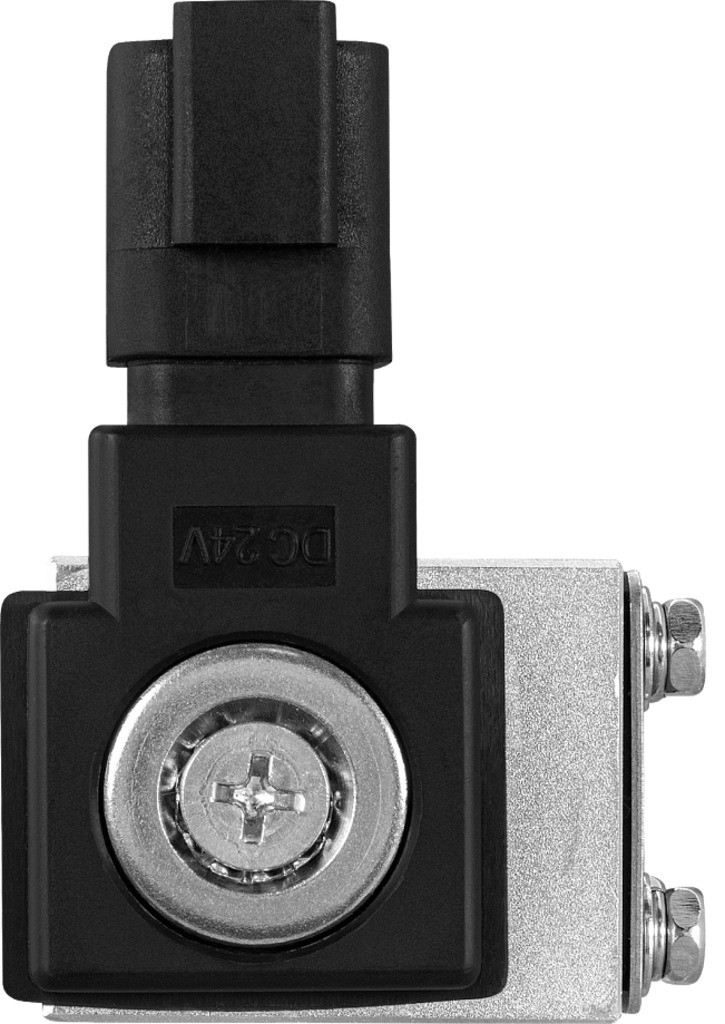

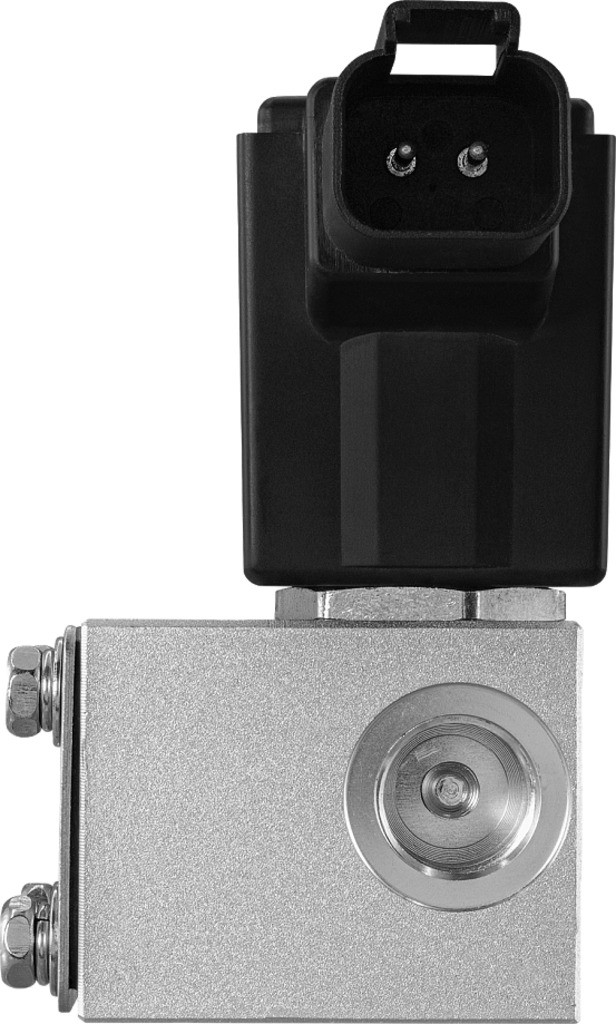

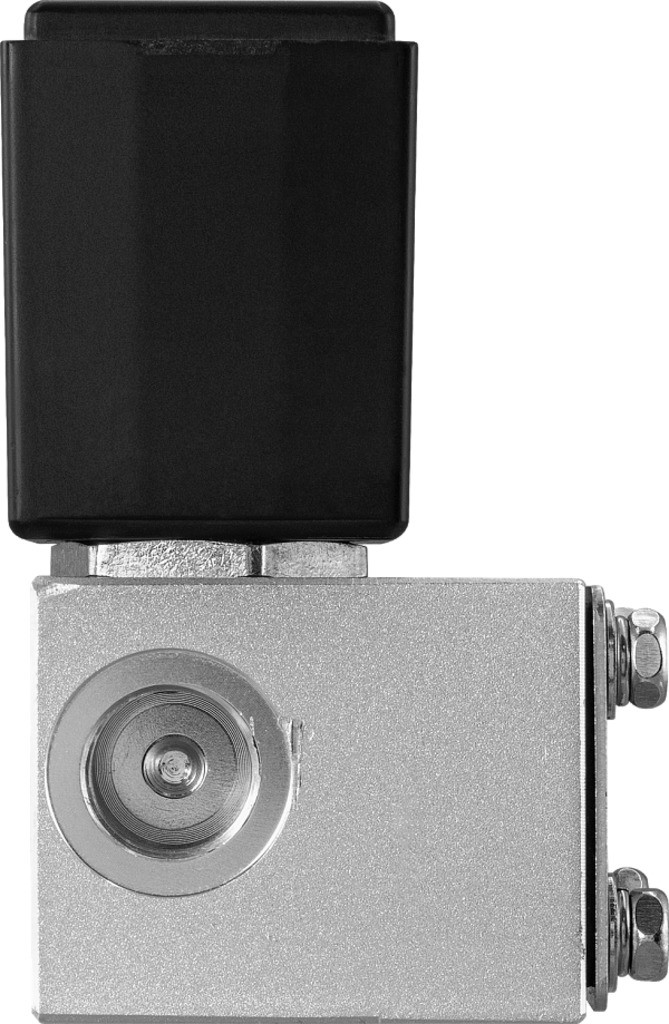

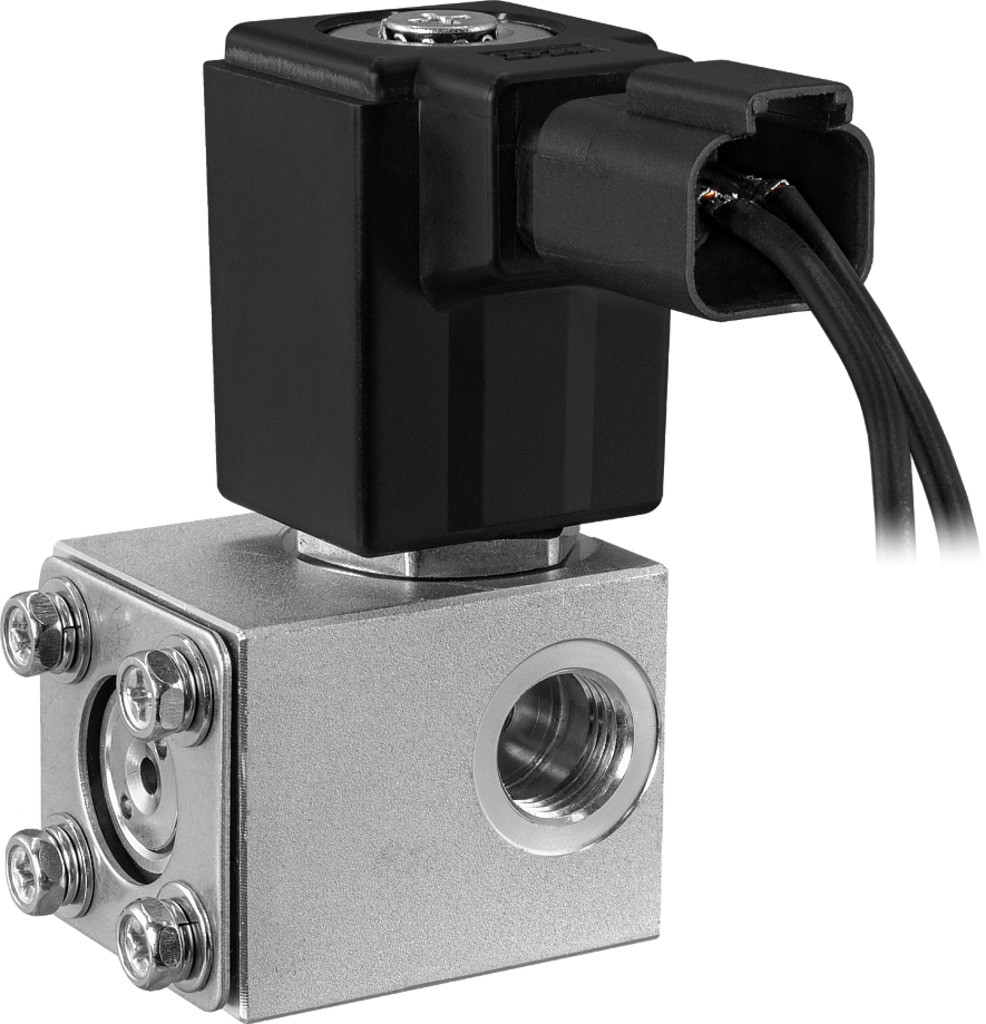

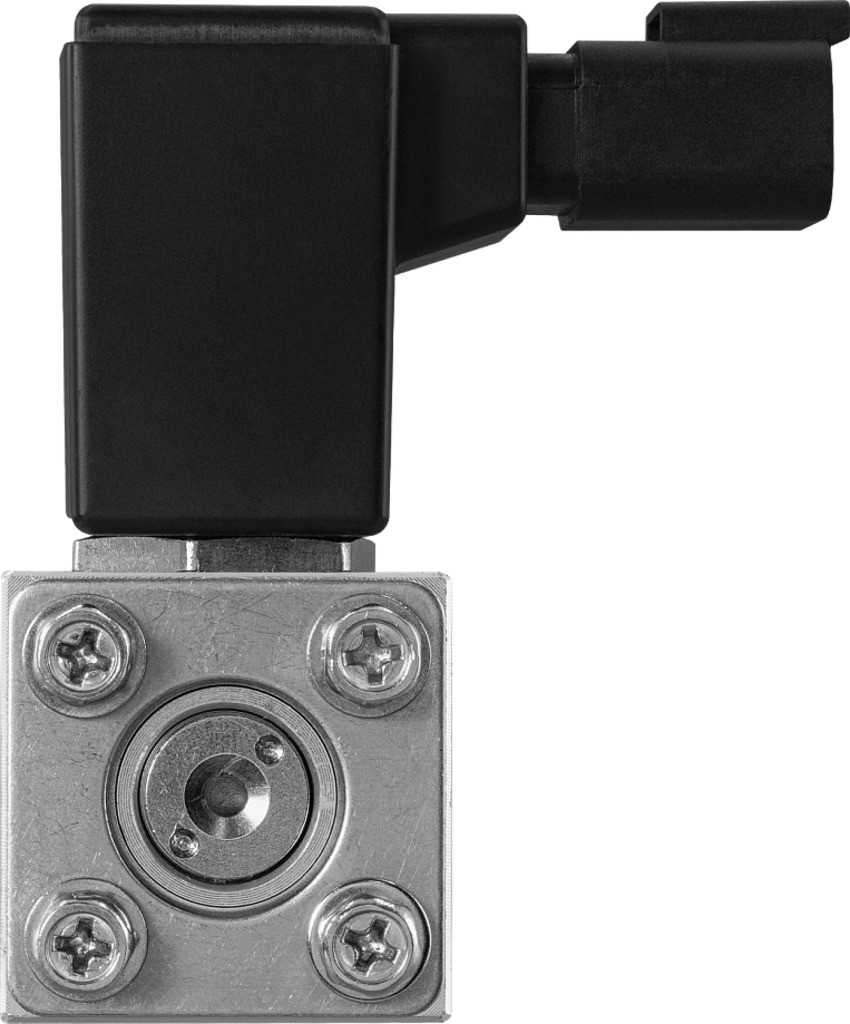

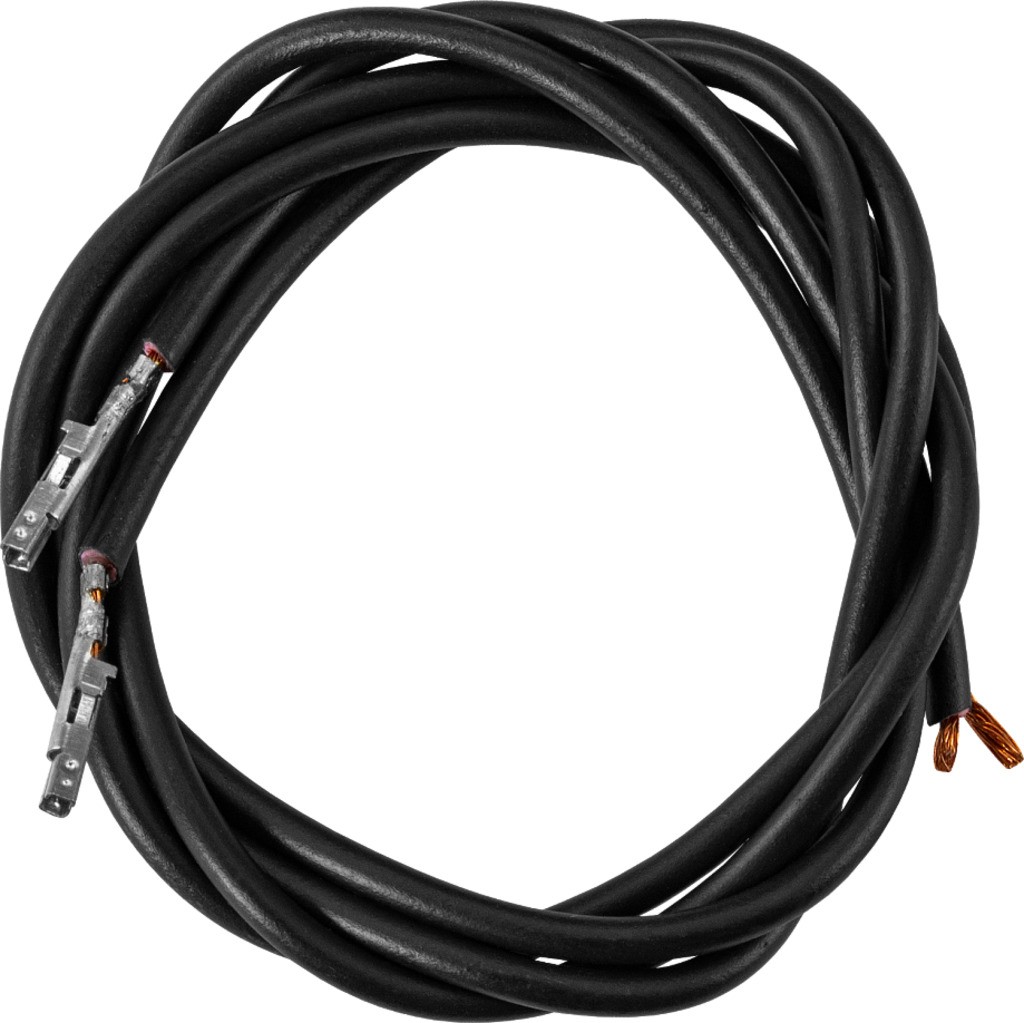

Клапан бистабильный противопожарный AR-2X21
Клапан соленоидный противопожарный бистабильный прямого действия с поршнем AR-2X21 с соплом для разбрызгивания воды
Особенности:
- Монтаж в панель толщиной до 2 мм (винты в комплекте). Возможна установка в панель большей толщины с применением более длинных винтов (не входят в комплект поставки).
- Отсутствие перегрева, длительный срок службы
- Нулевое потребление энергии в конечных положениях
- Энергия тратится только на переключение положения
- Только на постоянное напряжение
Принцип действия и область применения
Бистабильные клапаны имеют два устойчивых положения: «Открыто» и «Закрыто». Переключение между ними осуществляется последовательно, подачей короткого импульса на катушку клапана. Особенностью управления является необходимость подачи импульсов противоположной полярности, поэтому бистабильные клапаны работают только от источников постоянного тока. Для удержания открытого или закрытого положения подавать напряжение на катушку не требуется! Благодаря этому эти клапаны обеспечивают нулевое потребление энергии (кроме моментов переключения) и исключительно долгий срок службы из-за отсутствия перегрева катушки.
Клапан может использоваться для тушения огня, орошения и полива. При подаче импульса на катушку клапан начинает разбрызгивать воду через сопло форсунки под углом 45° ± 5°, конусом. Клапан остается открытым и продолжает работу до подачи повторного импульса противоположной полярности.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Технические характеристики
| Параметр | Значение | |||||
| Рабочая среда | Вода | |||||
| Материал | Корпуса | Алюминий | ||||
| Уплотнения | EPDM | |||||
| Температура рабочей среды | −30...+80°С | |||||
| Рабочее давление | 0,0...2,5 МПа | |||||
| Диаметр условного прохода | 3 мм | |||||
| Диаметр сопла | 3 мм | |||||
| Давление открытия сопла | 0,1 МПа±0,03 МПа | |||||
| Угол распыления сопла | 45° ± 5° (при давлении 2 МПа) | |||||
| Присоединение | Резьбовое G¼" | |||||
| Катушка | L31B, IP65 | |||||
| Питание | =24 В | |||||
| Мощность | 16 Вт (DC) | |||||
Модификации
| Обозначение | Ду, мм | Дэф, мм | Kv, м³/ч | Присоед. | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-2X21-3/2,6-1/4-GAE | 3 | 2,6 | 0,2 | ¼" | 0,0 | 2,5 | 250 |
Расшифровка обозначения на примере клапана AR-2Х21-3/2,6-1/4-XYZ:
AR-2X21 – модель клапана.
3 – диаметр условного прохода в мм.
2,6 – эффективный диаметр в мм, если Дэф<Ду.
1/4 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: A – алюминий.
Z – материал уплотнения: E – EPDM.

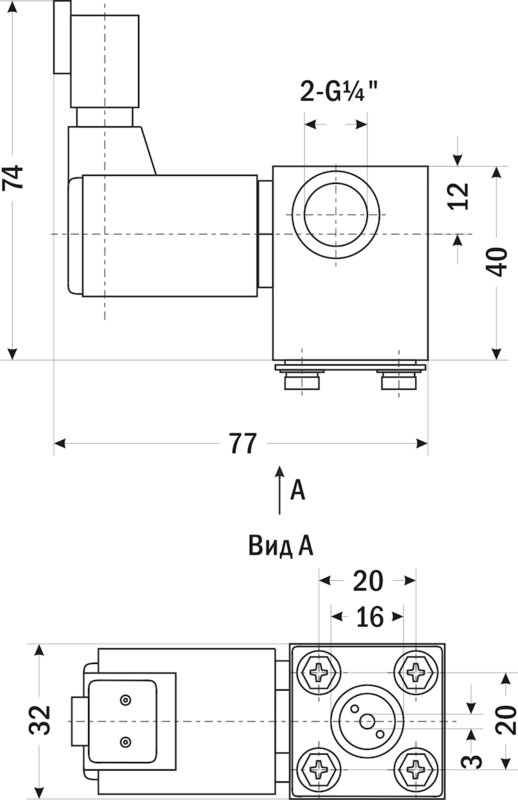

| Габаритные размеры |
 |

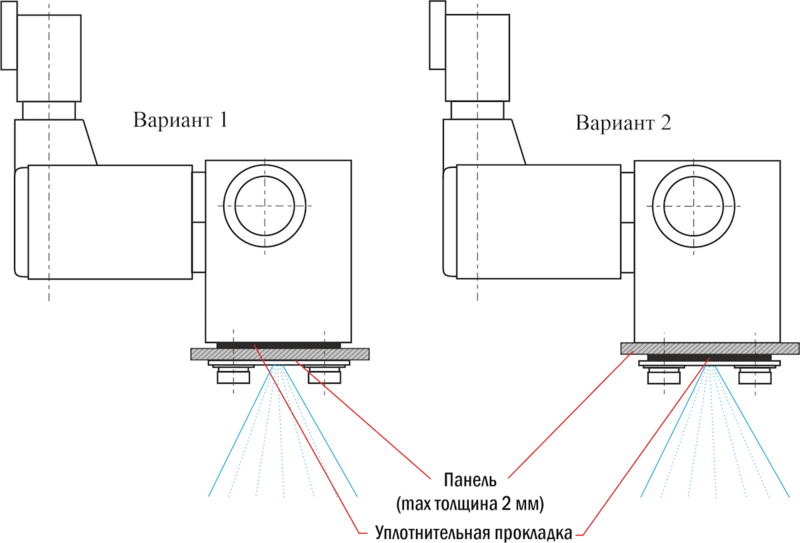

| Схема установки |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 20.08.2025 | 0.69 Мб |  |
