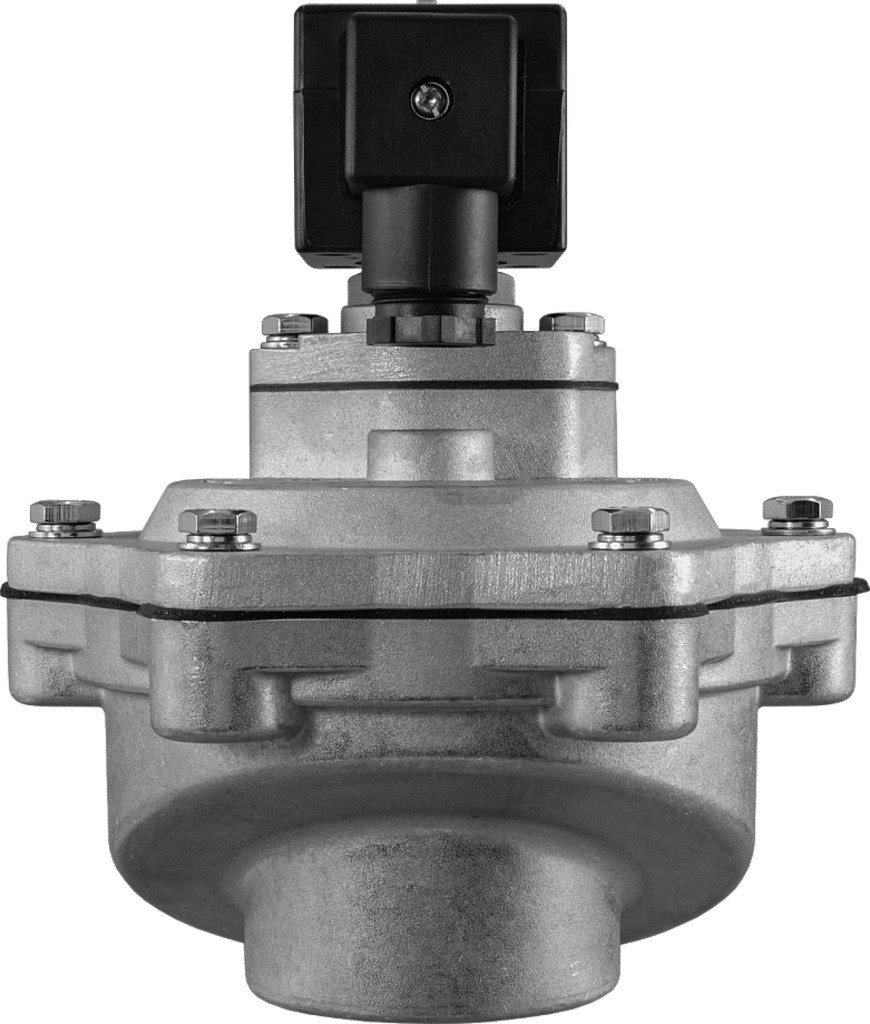

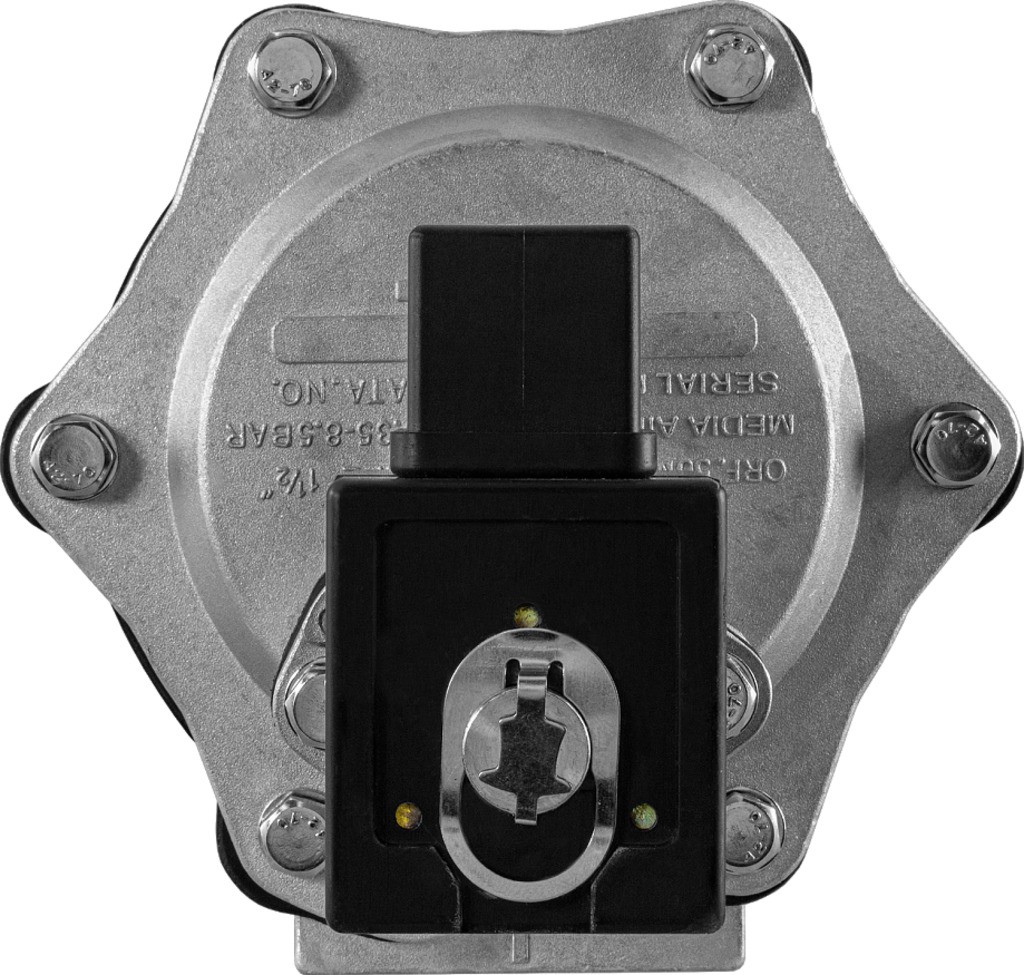

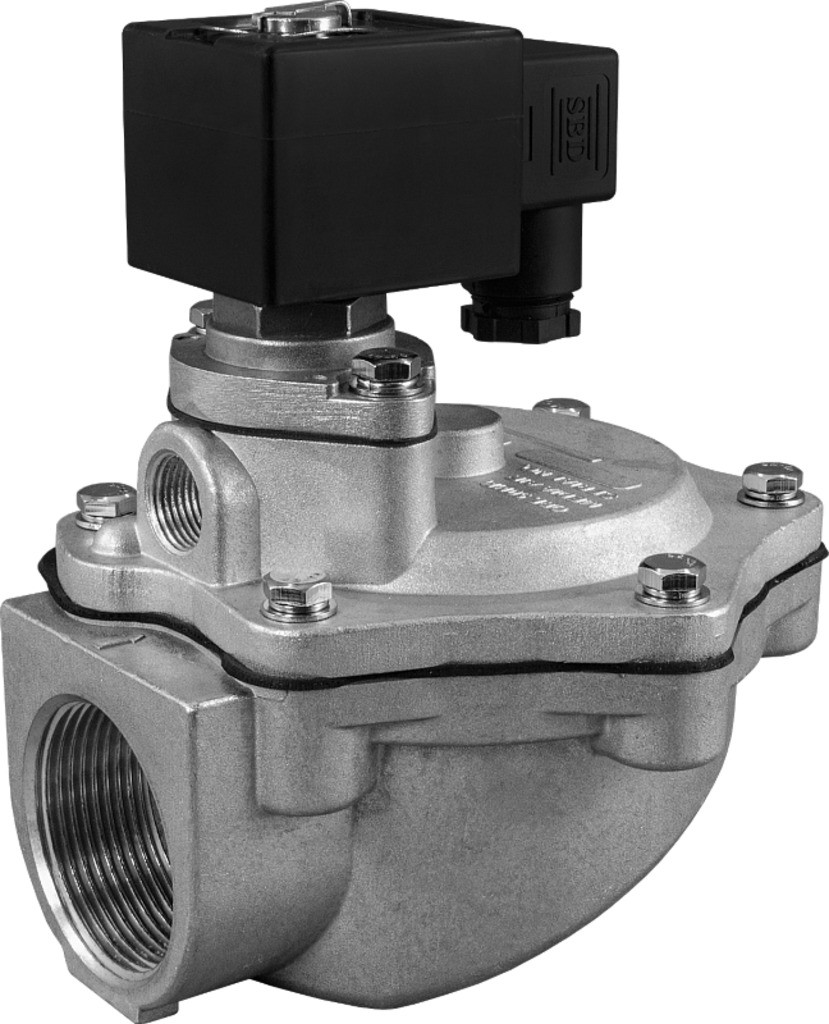

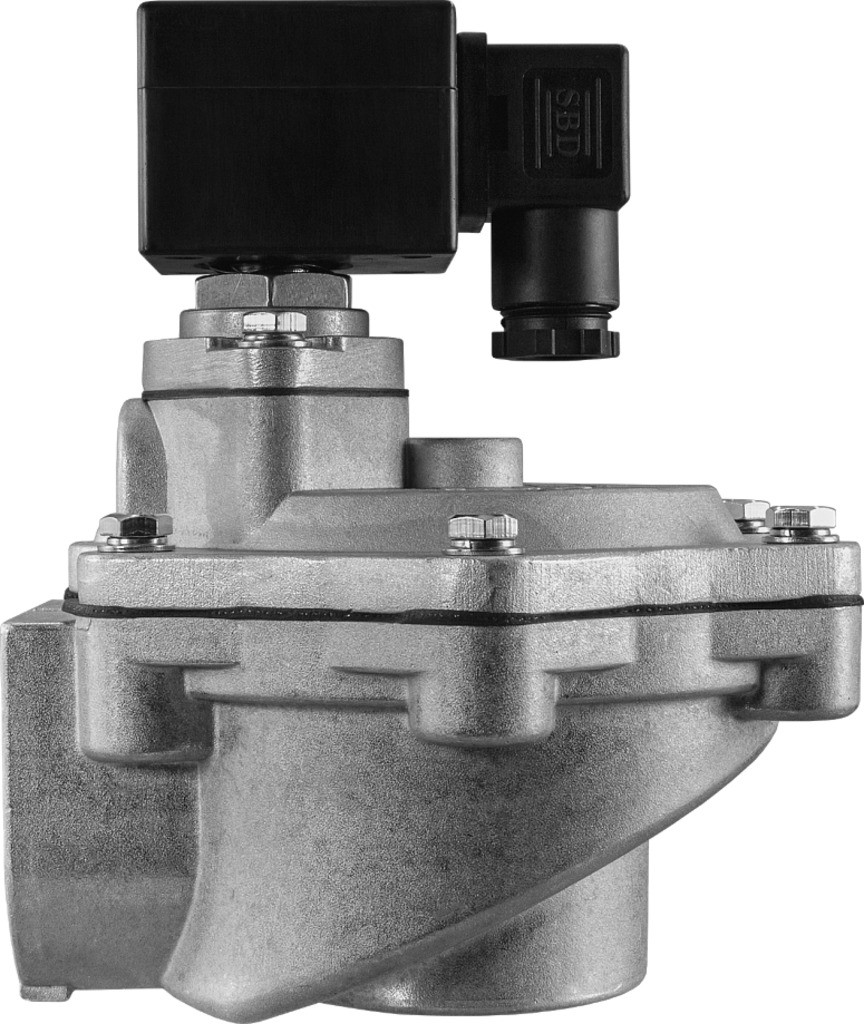

Клапан нормально закрытый AR-RMF-Z-40S
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-RMF-Z-40S предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Высокая пропускная способность благодаря угловой конструкции
- Аналог клапанов GOYEN
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны подают воздух в течение очень короткого времени в виде сильного удара. Клапаны имеют высокую пропускную способность благодаря угловой конструкции и минимальное время открытия и закрытия.
Для управления клапанами необходимо реле времени.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Воздух | |
| Материал | Корпуса | Алюминий |
| Уплотнения | NBR | |
| Температура рабочей среды | −5...+55°С | |
| Рабочее давление | 0,3...0,8 МПа | |
| Диаметр условного прохода | 40 мм | |
| Присоединение | Резьбовое G1½" | |
| Катушка | AS255, IP65 | |
| Питание | ~220 В,~110 В, ~24 В, =24 В, =12 В | |
| Мощность | 28 ВА (AC), 18 Вт (DC) | |
Модификации
| Обозначение | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-RMF-Z-40S-40-1.1/2-GAN | 40 | 44 | 1½" | 0,3 | 0,8 | 1500 |
Расшифровка обозначения на примере клапана AR-RMF-Z-40S-40-1.1/2-XYZ:
AR-RMF-Z-40S – модель клапана.
40 – диаметр условного прохода в мм.
1.1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.
Все модификации
| Артикул | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|
| O71175 | ~220 | Со склада | 6825 руб. |
| O71176 | ~110 | Со склада (комплектация 1..72 часа) | 6925 руб. |
| O71177 | ~24 | Со склада | 6925 руб. |
| O71178 | =24 | Со склада | 6925 руб. |
| O71179 | =12 | Со склада (комплектация 1..72 часа) | 6925 руб. |

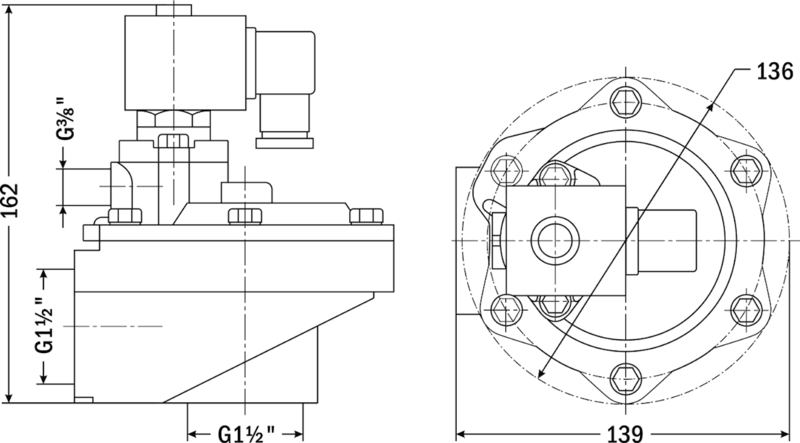

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 27.12.2024 | 0.45 Мб |  |
