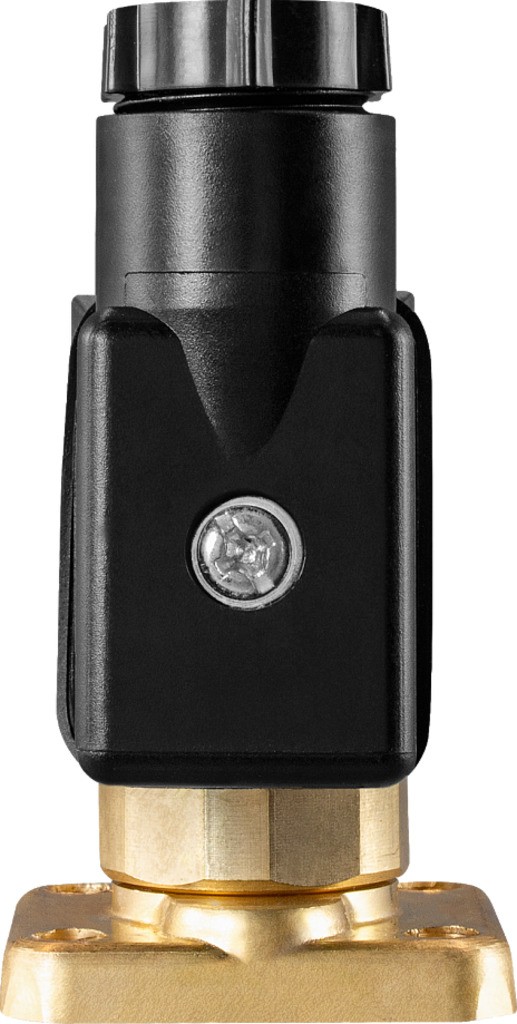

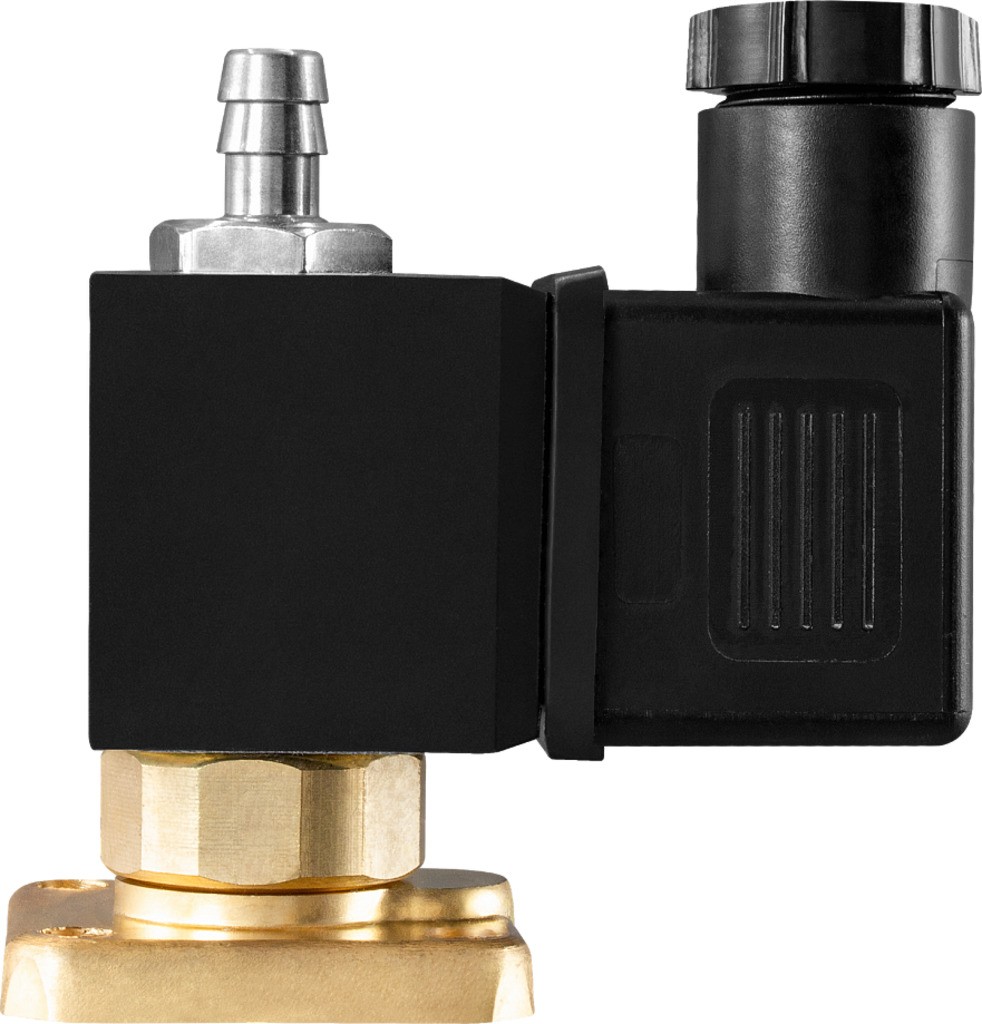

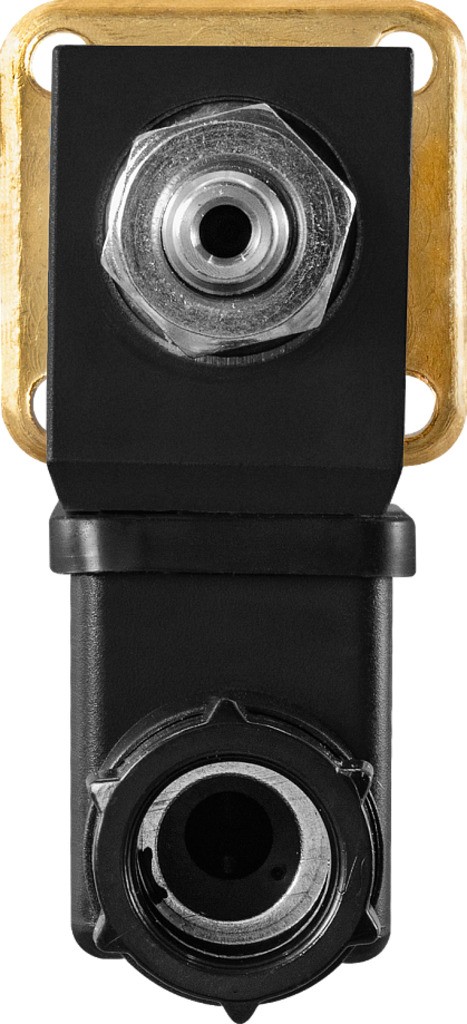

Клапан трехходовой 3/2 AR-5515-04
Клапан соленоидный трехходовой 3/2-переключающий прямого действия с поршнем AR-5515-04 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Переключающий клапан
- Срабатывание при нулевом давлении
- Работа при высоком давлении до 2 МПа
- Пониженное энергопотребление
- Компактный размер
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения
Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1 → 3, при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 1 → 2. При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1 → 3.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.

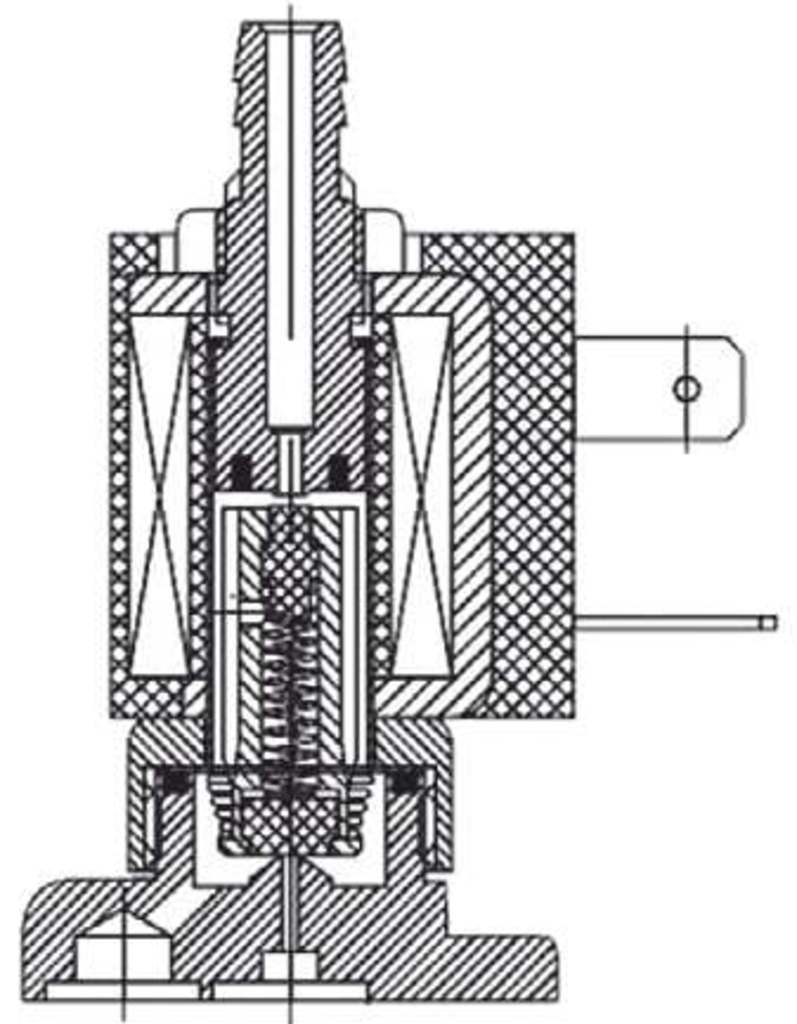

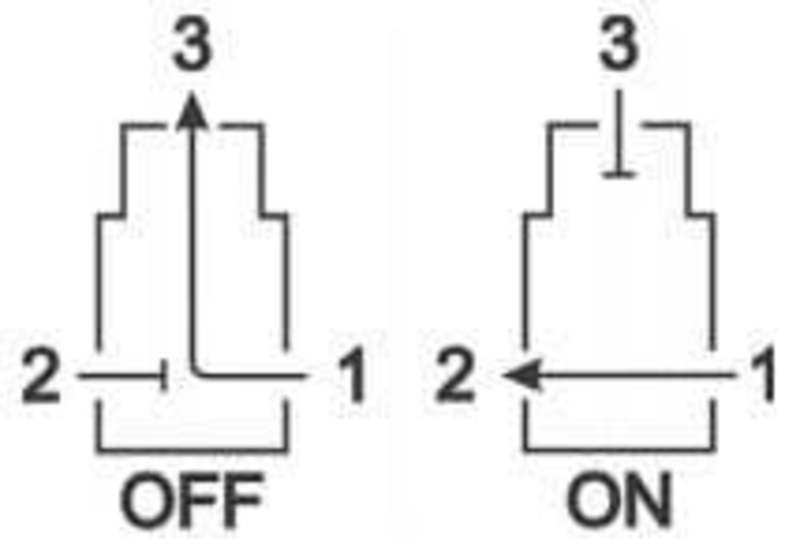

 В случае отсутствия питания на катушке открыт путь 1 → 3. При подаче питания – открыт путь 1 → 2. |
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материалы | Корпуса: латунь Уплотнения: VITON |
| Температура рабочей среды | −10...+120°С |
| Рабочее давление | 0...2 MПa |
| Диаметр условного прохода | 1,5 мм |

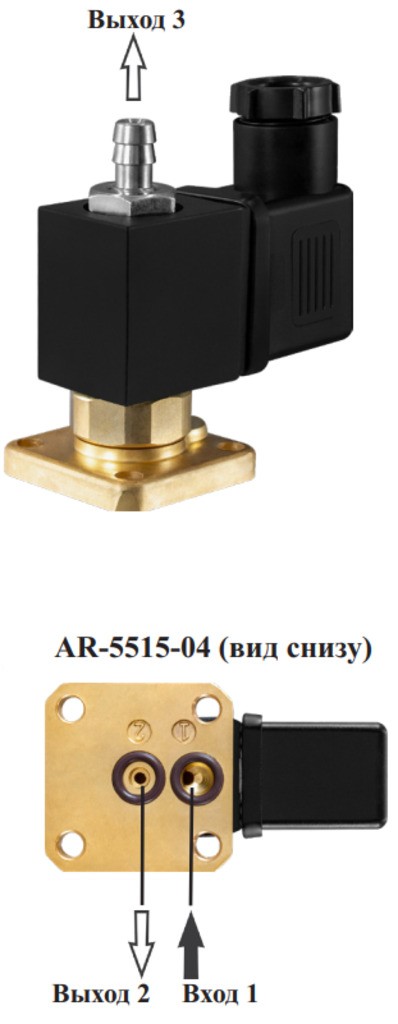

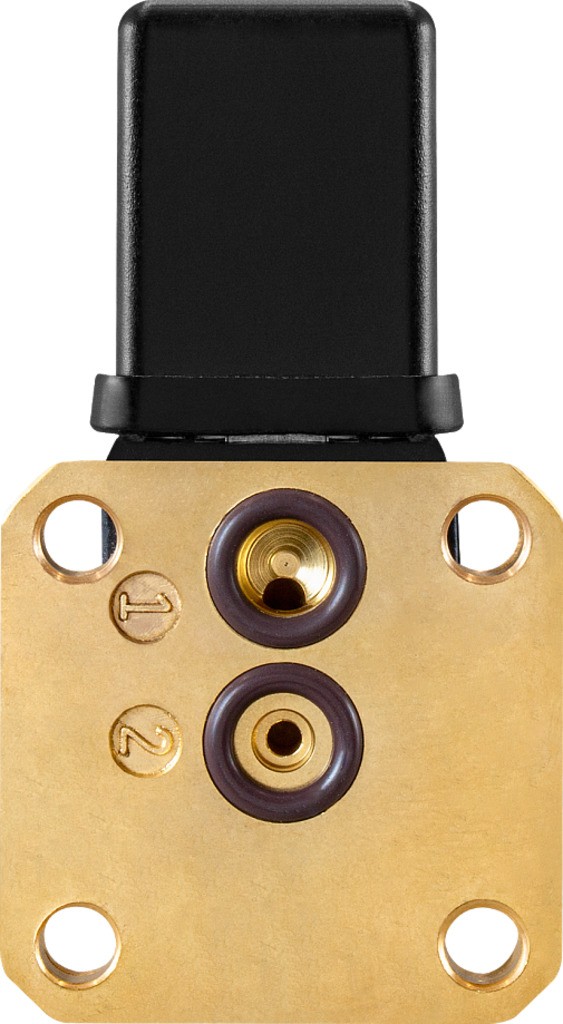

| Присоединение | Вход – монтаж на плиту, выход – монтаж на плиту и штуцер ∅ 7,0 мм |
| Катушка | SA11B, IP65 |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность | 6,4 ВА (AC), 6 (DC) |
Модификации
| Обозначение | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-5515-04-1,5-d9,5-FpBV | 1,5 | 0,25 | Вход – монтаж на плиту (отверстие 1), выход – монтаж на плиту (отверстие 2) и штуцер ∅ 7,0 мм | 0,0 | 2,0 | 130 |
Расшифровка обозначения клапана AR-5515-04-1,5-d9,5-XYZ:
AR-5515-04 – модель клапана.
1,5 – диаметр условного прохода в мм.
d9,5 – размер входного отверстия в мм.
X – присоединение: Fp – монтаж на плиту.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON
Все модификации
| Артикул | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|
| E60030 | ~220 | Со склада | 2815 руб. |
| E60031 | ~110 | Со склада (комплектация 1..72 часа) | 2915 руб. |
| E60032 | ~24 | Со склада (комплектация 1..72 часа) | 2915 руб. |
| E60033 | =24 | Со склада (комплектация 1..72 часа) | 2915 руб. |
| E60034 | =12 | Со склада (комплектация 1..72 часа) | 2915 руб. |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 22.05.2025 | 0.68 Мб |  |
