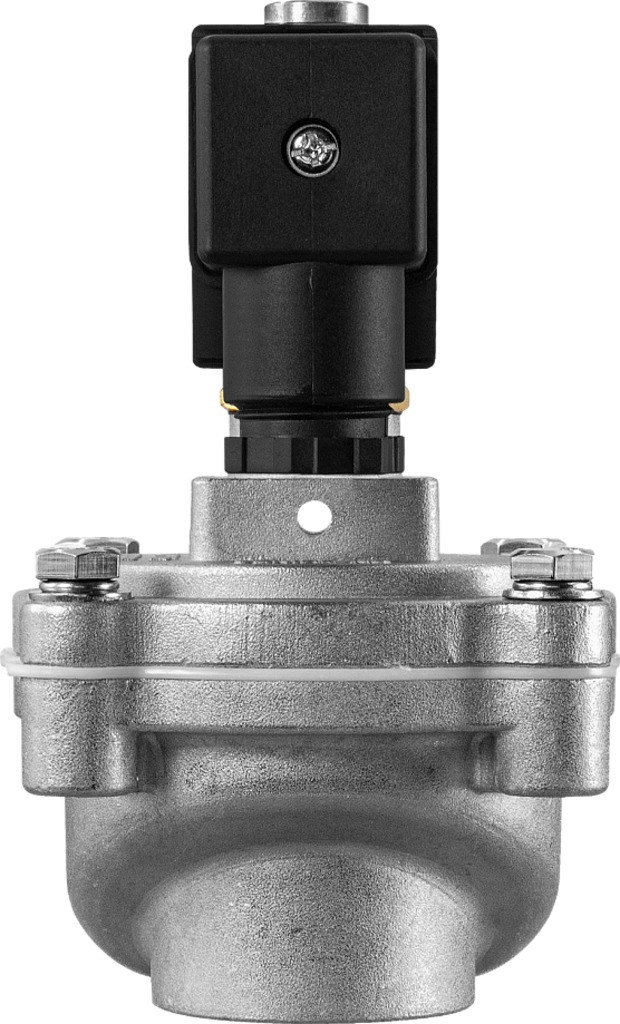

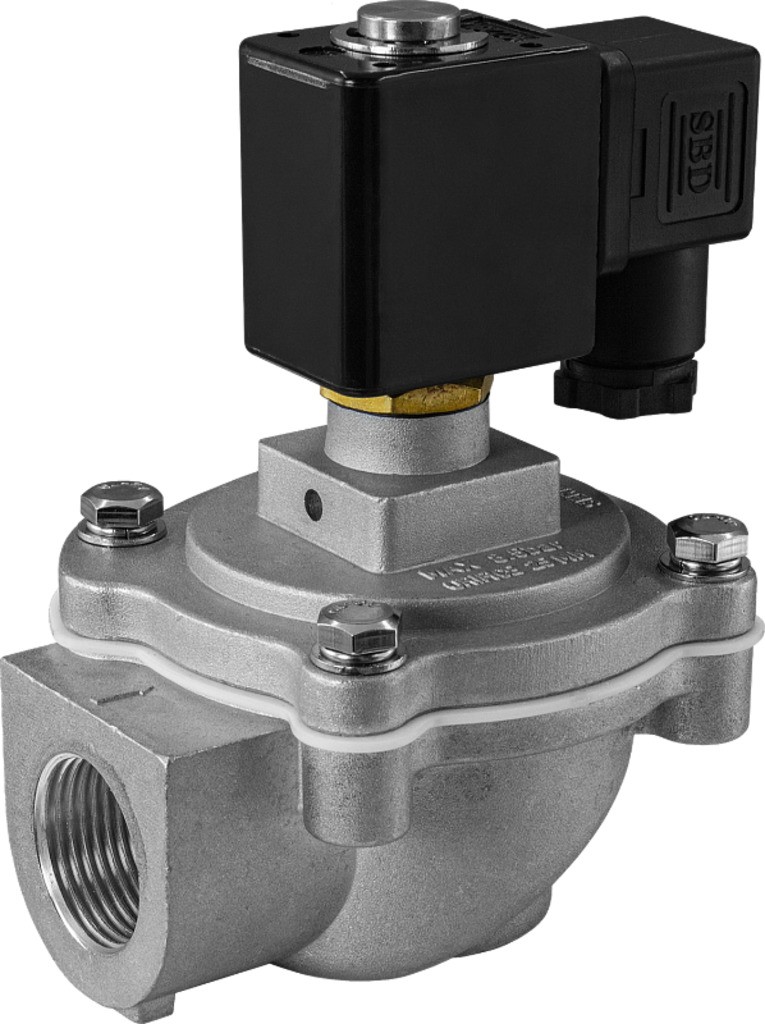

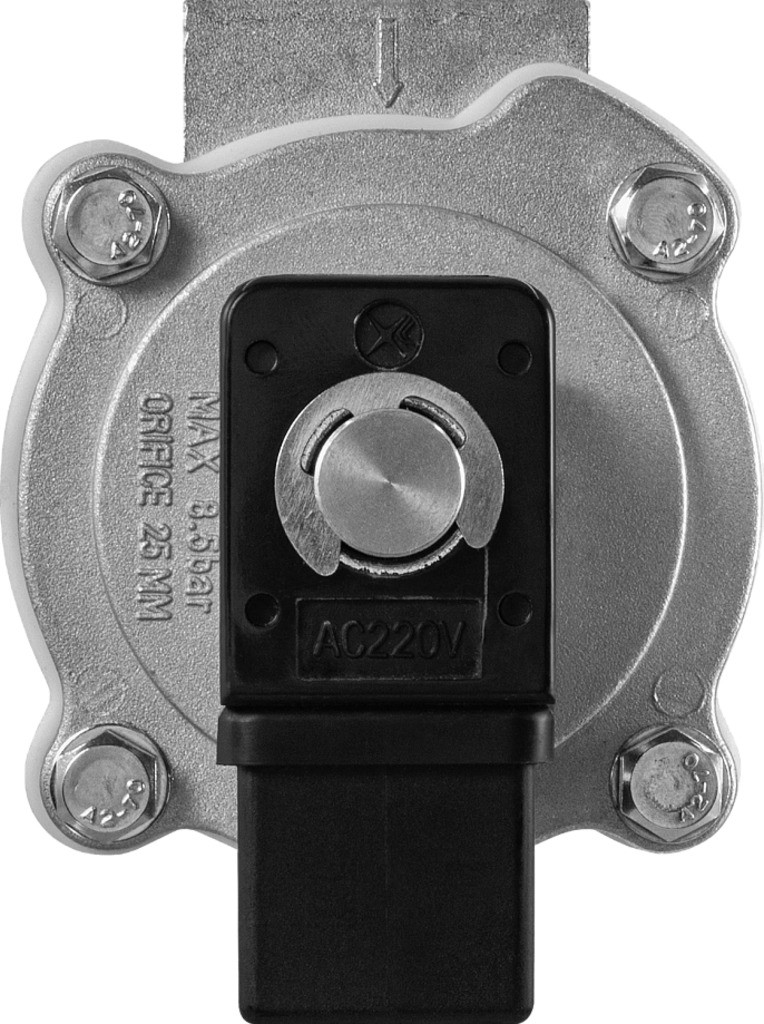

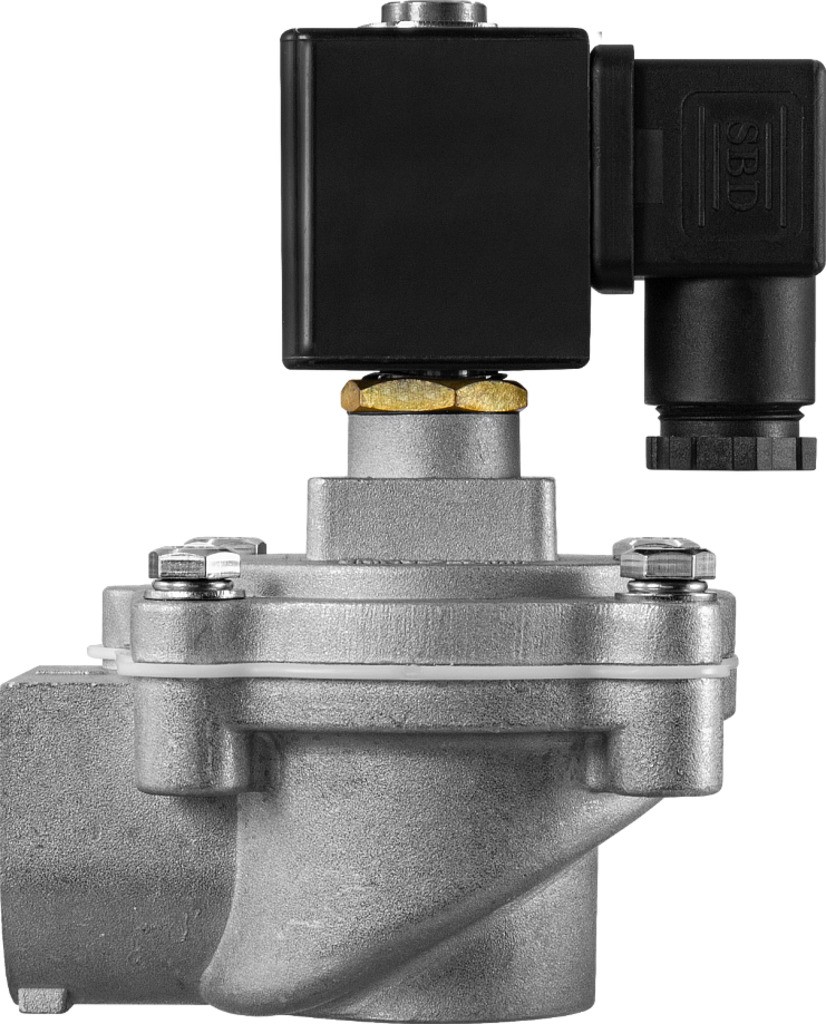

Клапаны нормально закрытые AR-RMF-Z-20J, AR-RMF-Z-25J
Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой AR-RMF-Z-20J, AR-RMF-Z-25J предназначены для управления потоком рабочей среды в трубопроводе
Особенности:
- Высокая пропускная способность благодаря угловой конструкции
- Аналог клапанов GOYEN
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны подают воздух в течение очень короткого времени в виде сильного удара. Клапаны имеют высокую пропускную способность благодаря угловой конструкции и минимальное время открытия и закрытия. Для управления клапанами необходимо реле времени.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Воздух | |
| Материал | Корпуса | Алюминий |
| Уплотнения | NBR | |
| Температура рабочей среды | −5...+55°С | |
| Рабочее давление | 0,3...0,8 МПа | |
| Диаметр условного прохода | 20 мм, 25 мм | |
| Присоединение | Резьбовое G¾", G1" | |
| Катушка | AS050, IP65 | |
| Питание | ~220 В,~110 В, ~24 В, =24 В, =12 В | |
| Мощность | 12 ВА (AC), 12 Вт (DC) | |
Модификации
| Обозначение | Ду, мм | Kv, м³/ч | Присоед. | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-RMF-Z-20J-20-3/4-GAN | 20 | 14 | ¾" | 0,3 | 0,8 | 550 |
| AR-RMF-Z-25J-20-1-GAN | 25 | 24 | 1" | 510 |
Расшифровка обозначения на примере клапана AR-RMF-Z-20J-20-3/4-XYZ: AR-RMF-Z-20J – модель клапана.
20 – диаметр условного прохода в мм.
3/4 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.
Все модификации
| Артикул | Диаметр условного прохода,мм | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|
| O72709 | 20 | ~220 | Со склада | 2262 руб. |
| O72711 | 20 | ~110 | Со склада (комплектация 1..72 часа) | 2362 руб. |
| O72713 | 20 | ~24 | Со склада (комплектация 1..72 часа) | 2362 руб. |
| O72715 | 20 | =24 | Со склада (комплектация 1..72 часа) | 2362 руб. |
| O72717 | 20 | =12 | Со склада (комплектация 1..72 часа) | 2362 руб. |
| O72710 | 25 | ~220 | Со склада | 3374 руб. |
| O72712 | 25 | ~110 | Со склада (комплектация 1..72 часа) | 3474 руб. |
| O72714 | 25 | ~24 | Со склада (комплектация 1..72 часа) | 3474 руб. |
| O72716 | 25 | =24 | Со склада (комплектация 1..72 часа) | 3474 руб. |
| O72718 | 25 | =12 | Со склада (комплектация 1..72 часа) | 3474 руб. |

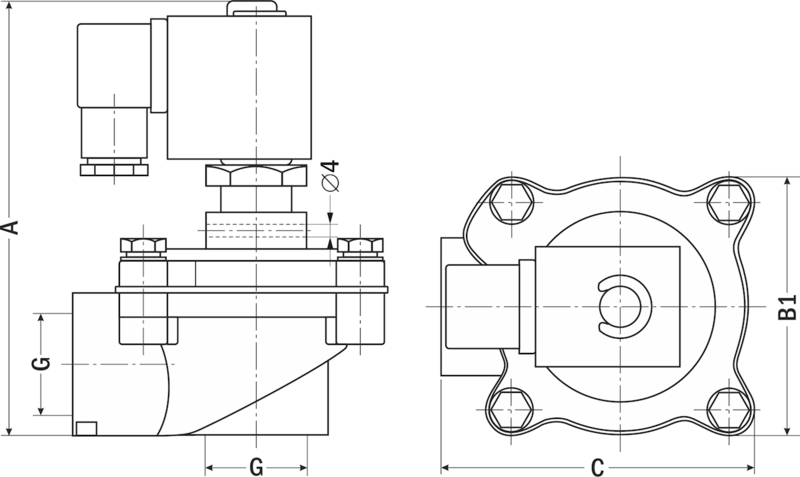

| Габаритные размеры |
 |
| Размер, мм | AR-RMF-Z-20J | AR-RMF-Z-25J |
| А | 124 | 124 |
| В1 | 75 | 75 |
| С | 88 | 88 |
| G | ¾" | 1" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 26.12.2024 | 0.49 Мб |  |
