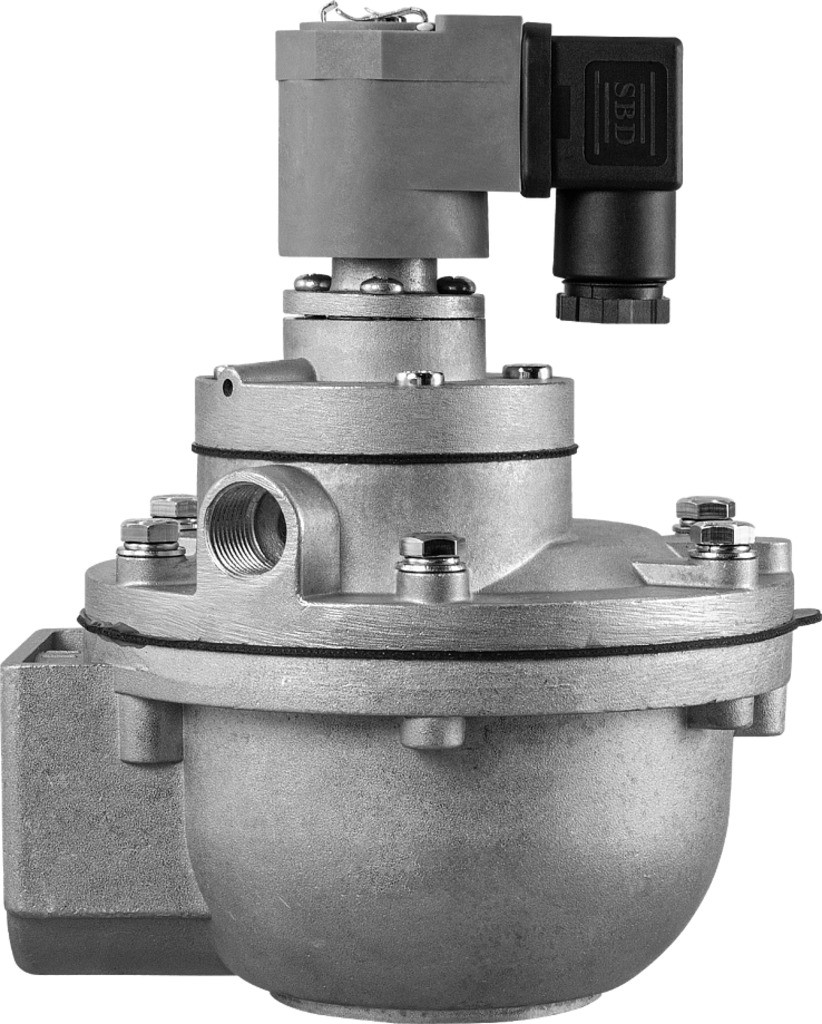

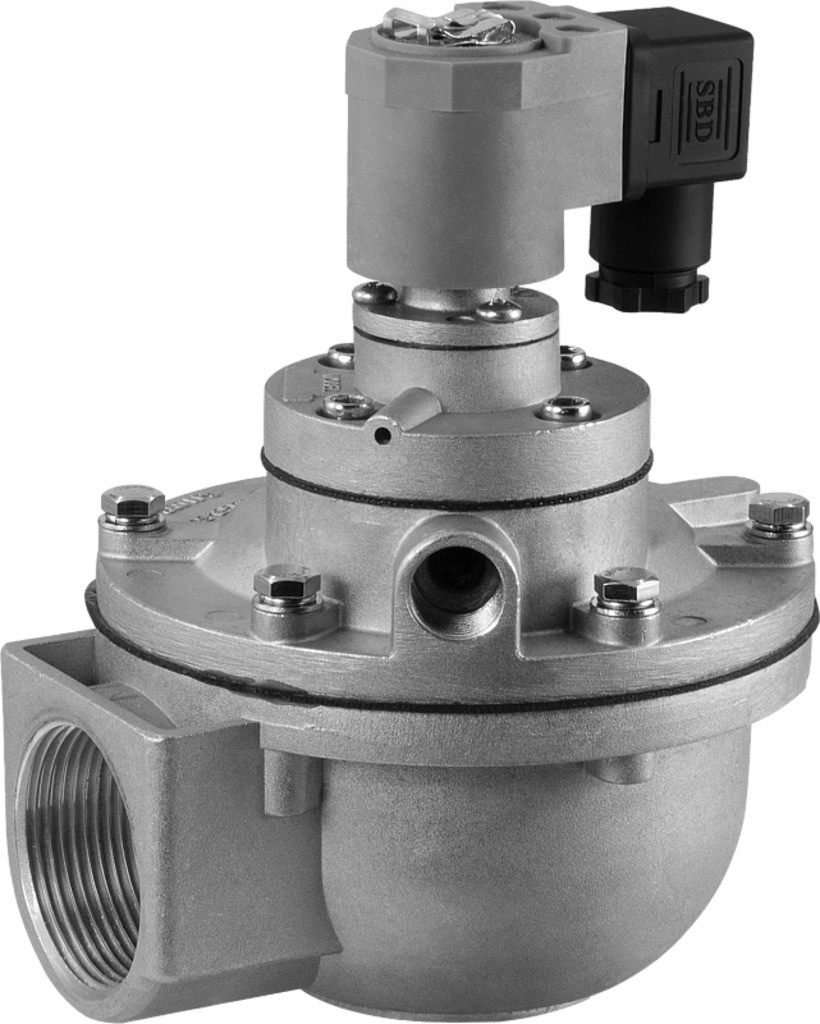

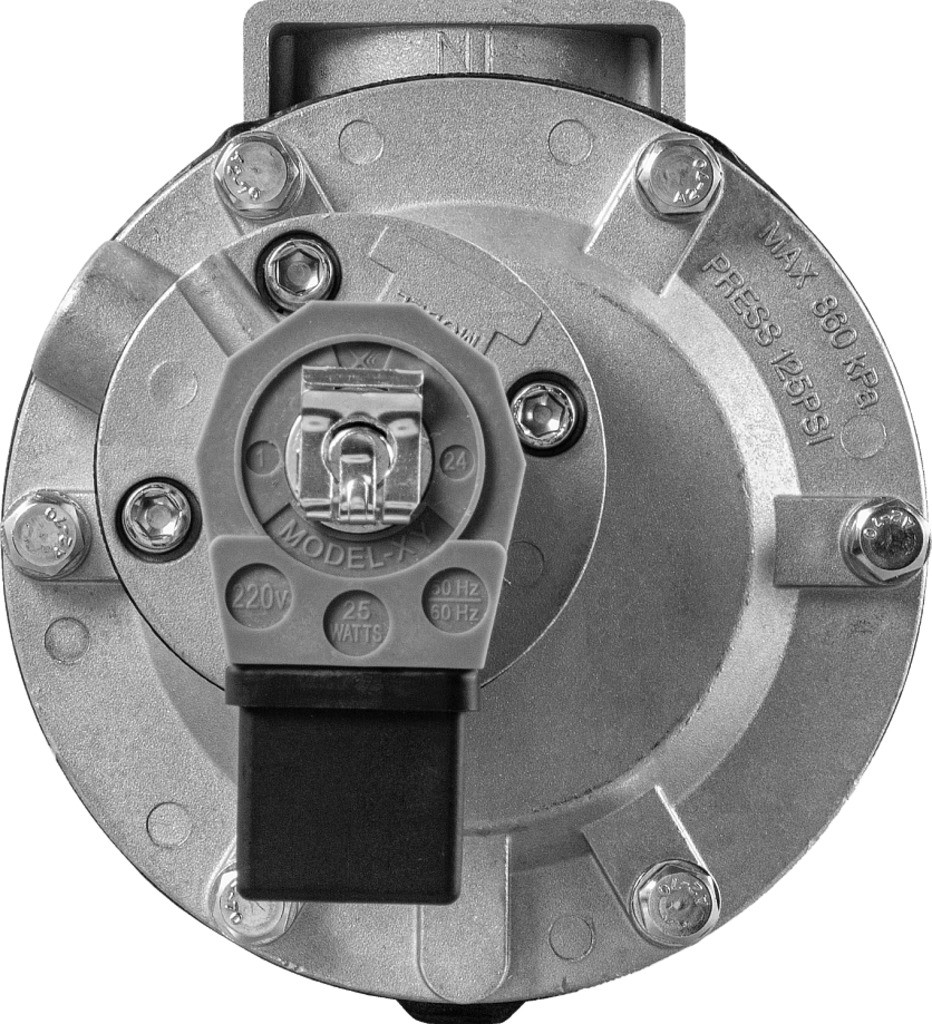

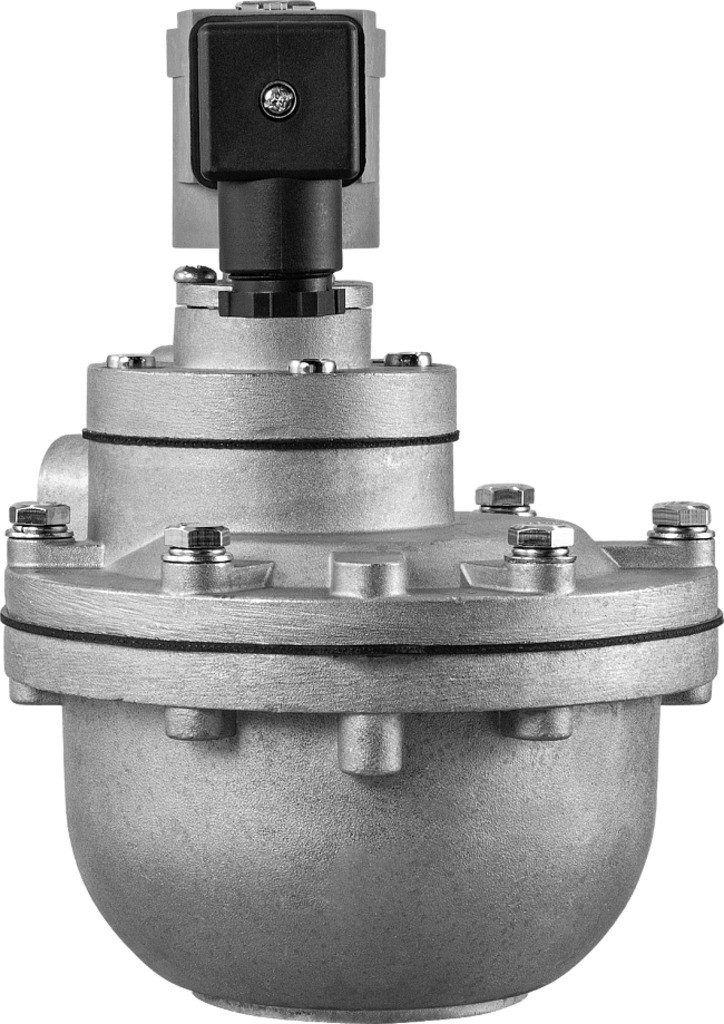

Клапаны нормально закрытые AR-RMF-Z-35P, AR-RMF-Z-45P
Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой AR-RMF-Z-35P, AR-RMF-Z-45P предназначены для управления потоком рабочей среды в трубопроводе
Особенности:
- Высокая пропускная способность благодаря угловой конструкции
- Аналог клапанов GOYEN
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны подают воздух в течение очень короткого времени в виде сильного удара. Клапаны имеют высокую пропускную способность благодаря угловой конструкции и минимальное время открытия и закрытия.
Для управления клапанами необходимо реле времени.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Технические характеристики
| Параметр | Значение | ||
| Рабочая среда | Воздух | ||
| Материал | Корпуса | Алюминий | |
| Уплотнения | NBR | ||
| Температура рабочей среды | −5...+55°С | ||
| Рабочее давление | 0,3...0,8 МПа | ||
| Диаметр условного прохода | 40 мм | ||
| Присоединение | Резьбовое G1½" | ||
| Катушка | SB461, IP65 | ASEx542, IP65 | |
| Питание | ~220 В,~110 В, ~24 В, =24 В, =12 В | ||
| Мощность | 25 ВА (AC), 20 Вт (DC) | 13 ВА (AC), 15 Вт (DC) | |
Модификации
| Обозначение | Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-RMF-Z-35P-40/35-1.1/2-GAN | 40 | 35 | 35 | 1½" | 0,3 | 0,8 | 1020 |
| AR-RMF-Z-45P-40/45-1.1/2-GAN | 40 | 45 | 44 | 1½" | 1430 |
Расшифровка обозначения на примере клапана AR-RMF-Z-35P-40/35-1.1/2-XYZ:
AR-RMF-Z-35P – модель клапана.
40 – диаметр условного прохода в мм.
35 – эффективный диаметр в мм.
1.1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.
Все модификации
| Артикул | Дэф, мм | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| R17784 | 35 | SB461 | ~220 | Со склада | 4282 руб. |
| R17788 | 35 | SB461 | ~110 | Со склада (комплектация 1..72 часа) | 4382 руб. |
| R17790 | 35 | SB461 | ~24 | Со склада (комплектация 1..72 часа) | 4382 руб. |
| R17792 | 35 | SB461 | =24 | Со склада (комплектация 1..72 часа) | 4382 руб. |
| R17794 | 35 | SB461 | =12 | Со склада (комплектация 1..72 часа) | 4382 руб. |
| R17786 | 35 | ASEx542 | ~220 | Со склада (комплектация 1..72 часа) | 11419 руб. |
| R17796 | 35 | ASEx542 | =12 | Со склада (комплектация 1..72 часа) | 11519 руб. |
| R17785 | 45 | SB461 | ~220 | Со склада | 6825 руб. |
| R17789 | 45 | SB461 | ~110 | Со склада (комплектация 1..72 часа) | 6925 руб. |
| R17791 | 45 | SB461 | ~24 | Со склада (комплектация 1..72 часа) | 6925 руб. |
| R17793 | 45 | SB461 | =24 | Со склада (комплектация 1..72 часа) | 6925 руб. |
| R17795 | 45 | SB461 | =12 | Со склада (комплектация 1..72 часа) | 6925 руб. |
| R17787 | 45 | ASEx542 | ~220 | Со склада (комплектация 1..72 часа) | 13962 руб. |
| R17797 | 45 | ASEx542 | =12 | Со склада (комплектация 1..72 часа) | 14062 руб. |

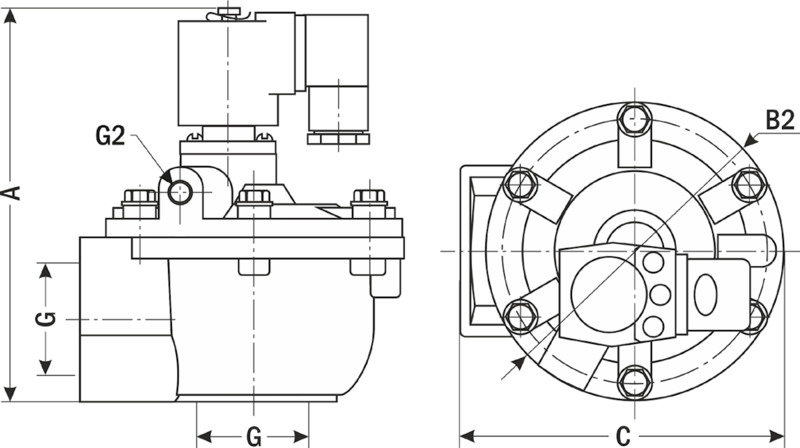

| Габаритные размеры |
 |
| Размер, мм | AR-RMF-Z-35P | AR-RMF-Z-45P |
| А | 142 | 175 |
| В2 | 111 | 125 |
| С | 120 | 138 |
| G | 1½" | 1½" |
| G2 | ⅛" | ⅜" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 31.03.2025 | 0.53 Мб |  |
