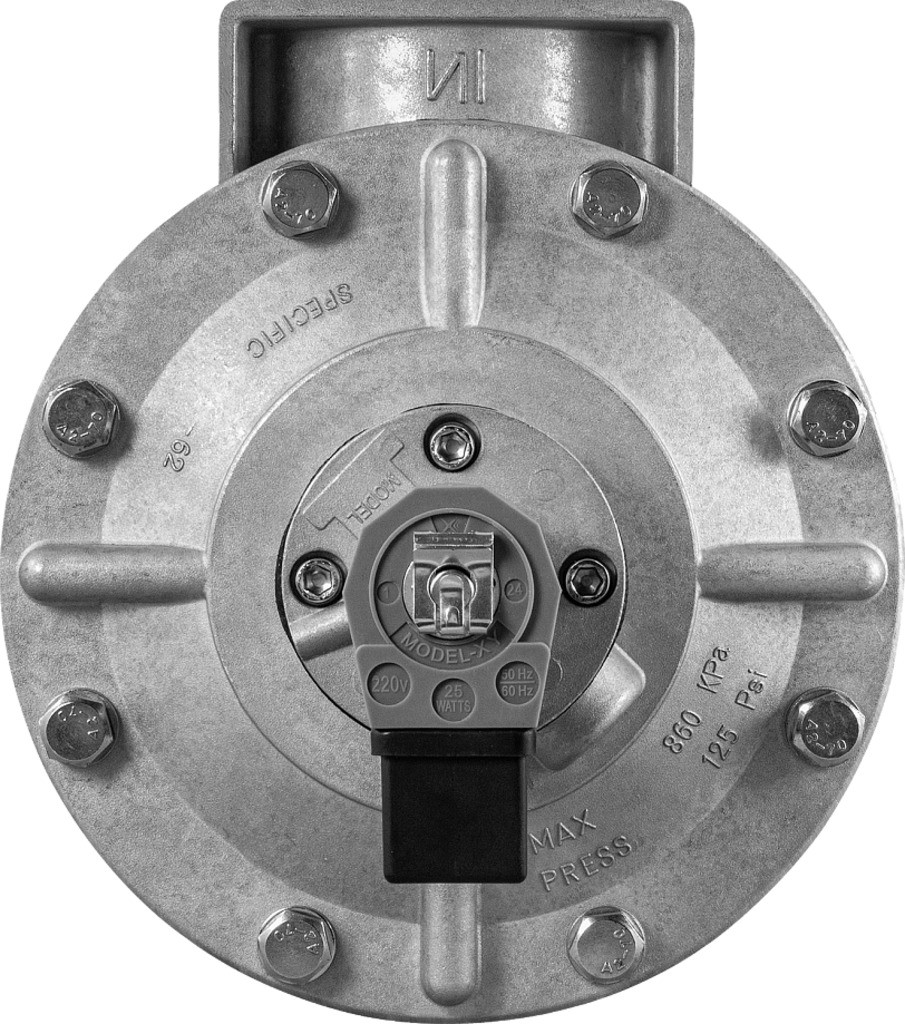

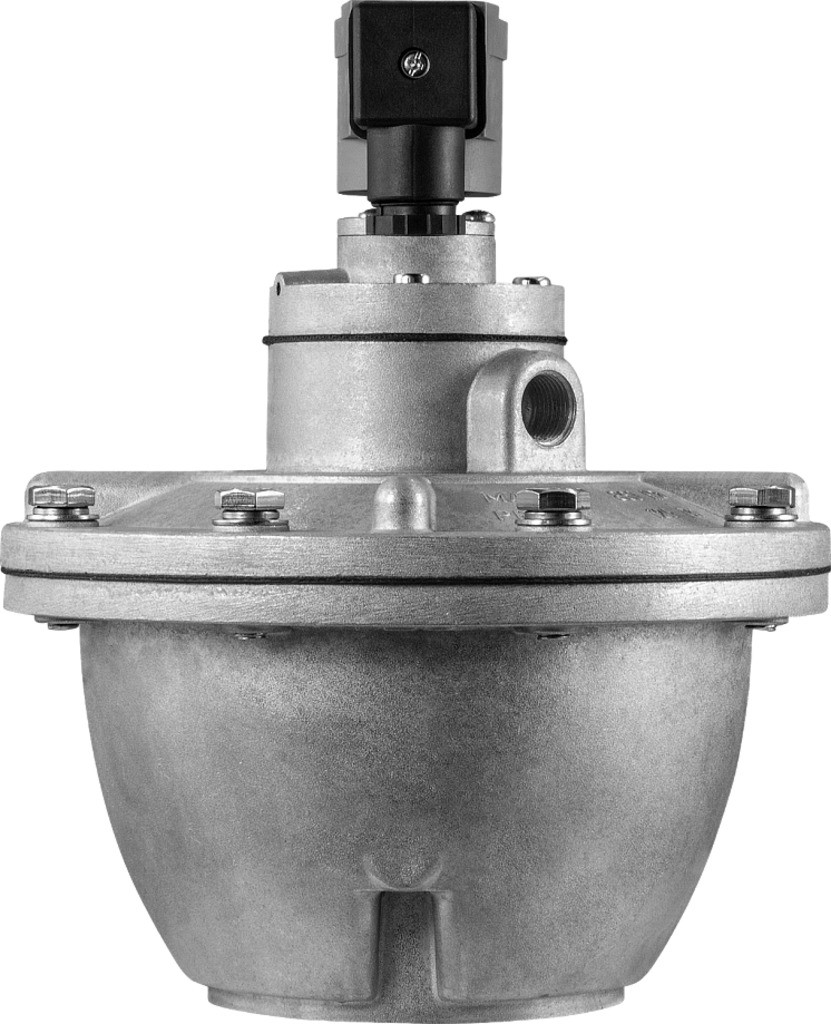

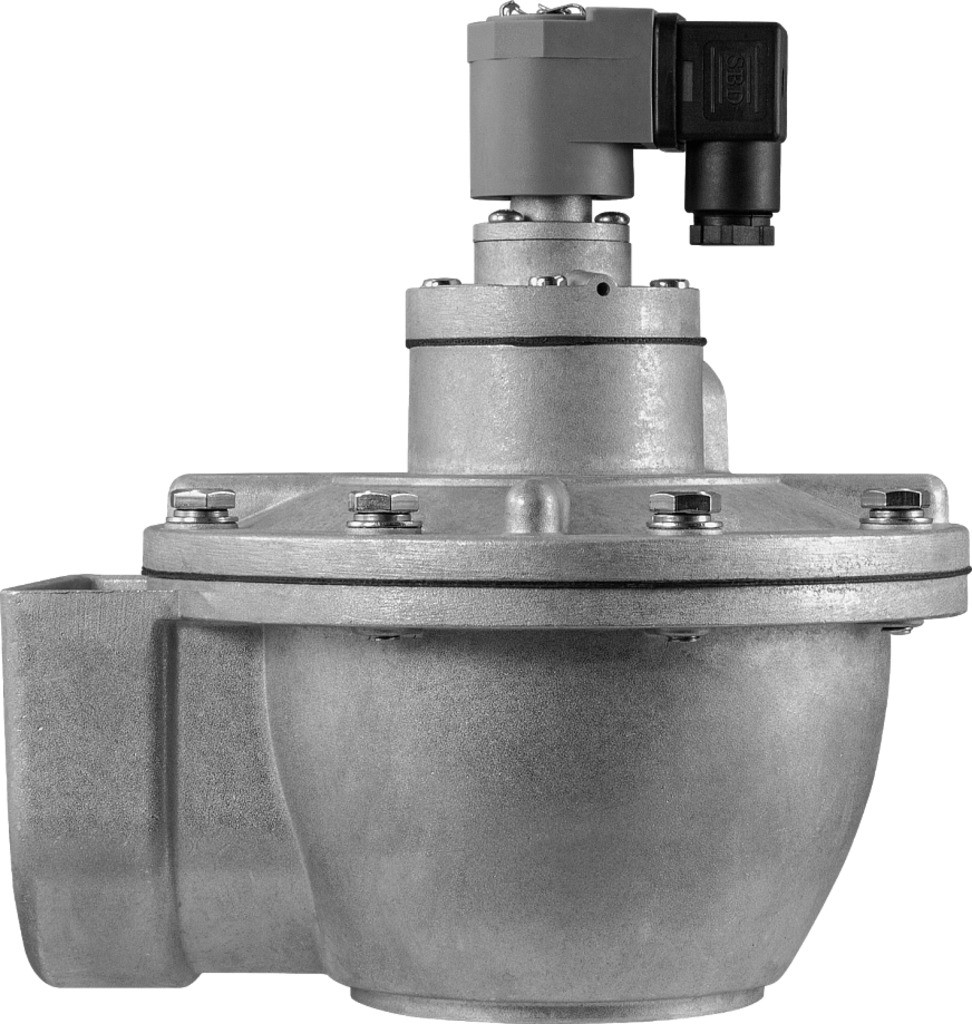

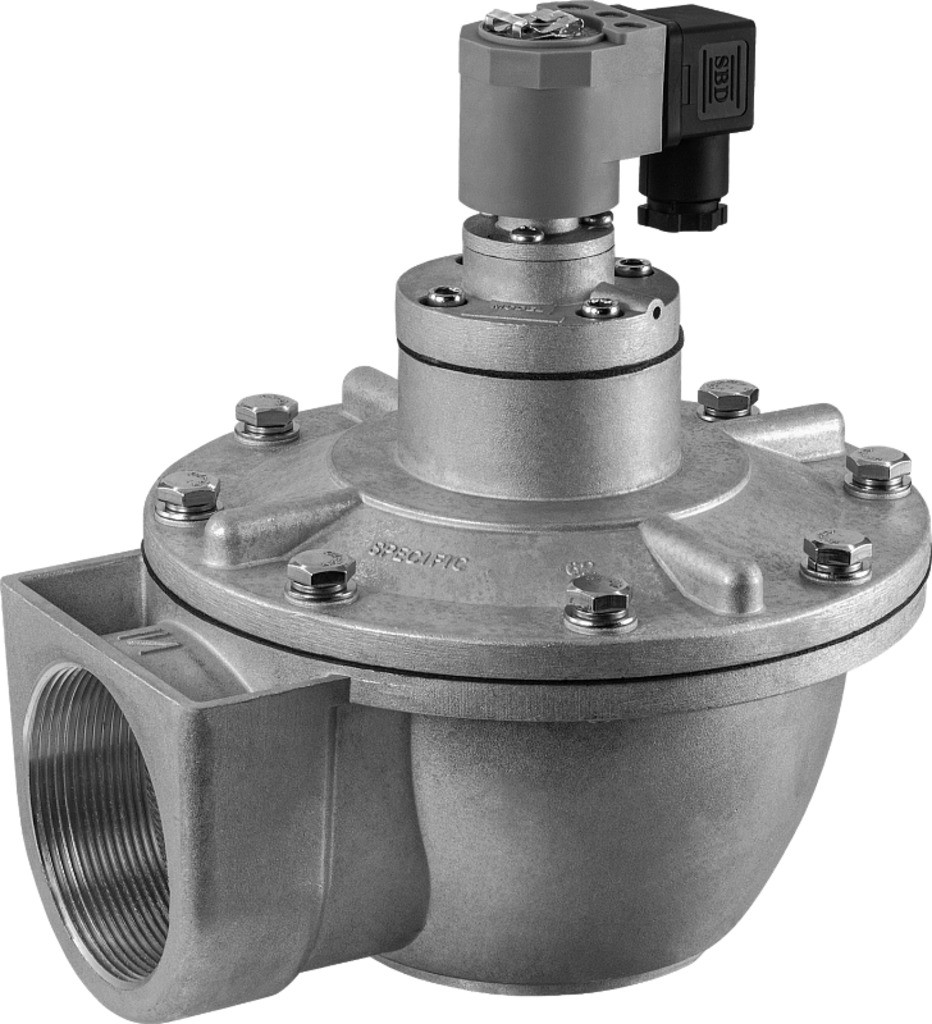

Клапаны нормально закрытые AR-RMF-Z-50S, AR-RMF-Z-62S, AR-RMF-Z-76S
Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой AR-RMF-Z-50S, AR-RMF-Z-62S, AR-RMF-Z-76S предназначены для управления потоком рабочей среды в трубопроводе
Особенности:
- Высокая пропускная способность благодаря угловой конструкции
- Аналог клапанов GOYEN
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны подают воздух в течение очень короткого времени в виде сильного удара. Клапаны имеют высокую пропускную способность благодаря угловой конструкции и минимальное время открытия и закрытия.
Для управления клапанами необходимо реле времени.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Технические характеристики
| Параметр | Значение | ||
| Рабочая среда | Воздух | ||
| Материал | Корпуса | Алюминий | |
| Уплотнения | NBR | ||
| Температура рабочей среды | −5...+55°С | ||
| Рабочее давление | 0,3...0,8 МПа | ||
| Диаметр условного прохода | 50 мм, 65 мм, 80 мм | ||
| Присоединение | Резьбовое G2", G2½",G3" | ||
| Катушка | SB461, IP65 | ASEx542, IP65 | |
| Питание | ~220 В,~110 В, ~24 В, =24 В, =12 В | ||
| Мощность | 25 ВА (AC), 20 Вт (DC) | 13 ВА (AC), 15 Вт (DC) | |
Модификации
| Обозначение | Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-RMF-Z-50S-50-1.1/2-GAN | 50 | 50 | 76 | 2" | 0,3 | 0,9 | 2860 |
| AR-RMF-Z-62S-65/62-2.1/2-GAN | 65 | 62 | 91 | 2½" | 2797 | ||
| AR-RMF-Z-76S-80/76-3-GAN | 80 | 76 | 144 | 3" | 3325 |
Расшифровка обозначения на примере клапана AR-RMF-Z-62S-65/62-2.1/2-XYZ:
AR-RMF-Z-62S – модель клапана.
65 – диаметр условного прохода в мм.
62 – эффективный диаметр в мм, если Дэф<Ду.
2.1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR
Все модификации
| Артикул | Диаметр условного прохода, мм | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| R17798 | 50 | SB461 | ~220 | Со склада | 9173 руб. |
| R17804 | 50 | SB461 | ~110 | Со склада (комплектация 1..72 часа) | 9273 руб. |
| R17807 | 50 | SB461 | ~24 | Со склада (комплектация 1..72 часа) | 9273 руб. |
| R17810 | 50 | SB461 | =24 | Со склада (комплектация 1..72 часа) | 9273 руб. |
| R17813 | 50 | SB461 | =12 | Со склада (комплектация 1..72 часа) | 9273 руб. |
| R17801 | 50 | ASEx542 | ~220 | Со склада (комплектация 1..72 часа) | 16310 руб. |
| R17816 | 50 | ASEx542 | =12 | Со склада (комплектация 1..72 часа) | 16410 руб. |
| R17799 | 65 | SB461 | ~220 | Со склада | 9781 руб. |
| R17805 | 65 | SB461 | ~110 | Со склада (комплектация 1..72 часа) | 9881 руб. |
| R17808 | 65 | SB461 | ~24 | Со склада (комплектация 1..72 часа) | 9881 руб. |
| R17811 | 65 | SB461 | =24 | Со склада (комплектация 1..72 часа) | 9881 руб. |
| R17814 | 65 | SB461 | =12 | Со склада (комплектация 1..72 часа) | 9881 руб. |
| R17802 | 65 | ASEx542 | ~220 | Со склада (комплектация 1..72 часа) | 16918 руб. |
| R17817 | 65 | ASEx542 | =12 | Со склада (комплектация 1..72 часа) | 17018 руб. |
| R17800 | 80 | SB461 | ~220 | Со склада | 12675 руб. |
| R17806 | 80 | SB461 | ~110 | Со склада (комплектация 1..72 часа) | 12775 руб. |
| R17809 | 80 | SB461 | ~24 | Со склада (комплектация 1..72 часа) | 12775 руб. |
| R17812 | 80 | SB461 | =24 | Со склада (комплектация 1..72 часа) | 12775 руб. |
| R17815 | 80 | SB461 | =12 | Со склада (комплектация 1..72 часа) | 12775 руб. |
| R17803 | 80 | ASEx542 | ~220 | Со склада (комплектация 1..72 часа) | 19812 руб. |
| R17818 | 80 | ASEx542 | =12 | Со склада (комплектация 1..72 часа) | 19912 руб. |

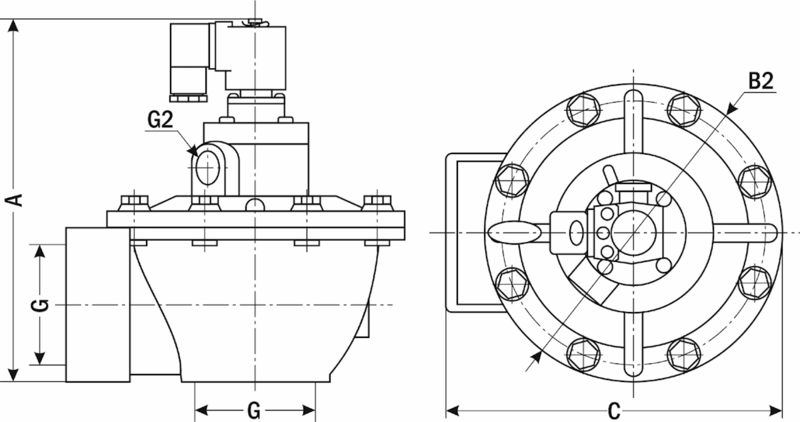

| Габаритные размеры |
 |
| Размер, мм | AR-RMF-Z-50S | AR-RMF-Z-62S | AR-RMF-Z-76S |
| А | 202 | 226 | 245 |
| В2 | 184 | 185 | 200 |
| С | 205 | 210 | 230 |
| G | 2" | 2½" | 3" |
| G2 | ⅜" | ⅜" | ½ |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 31.03.2025 | 0.45 Мб |  |
