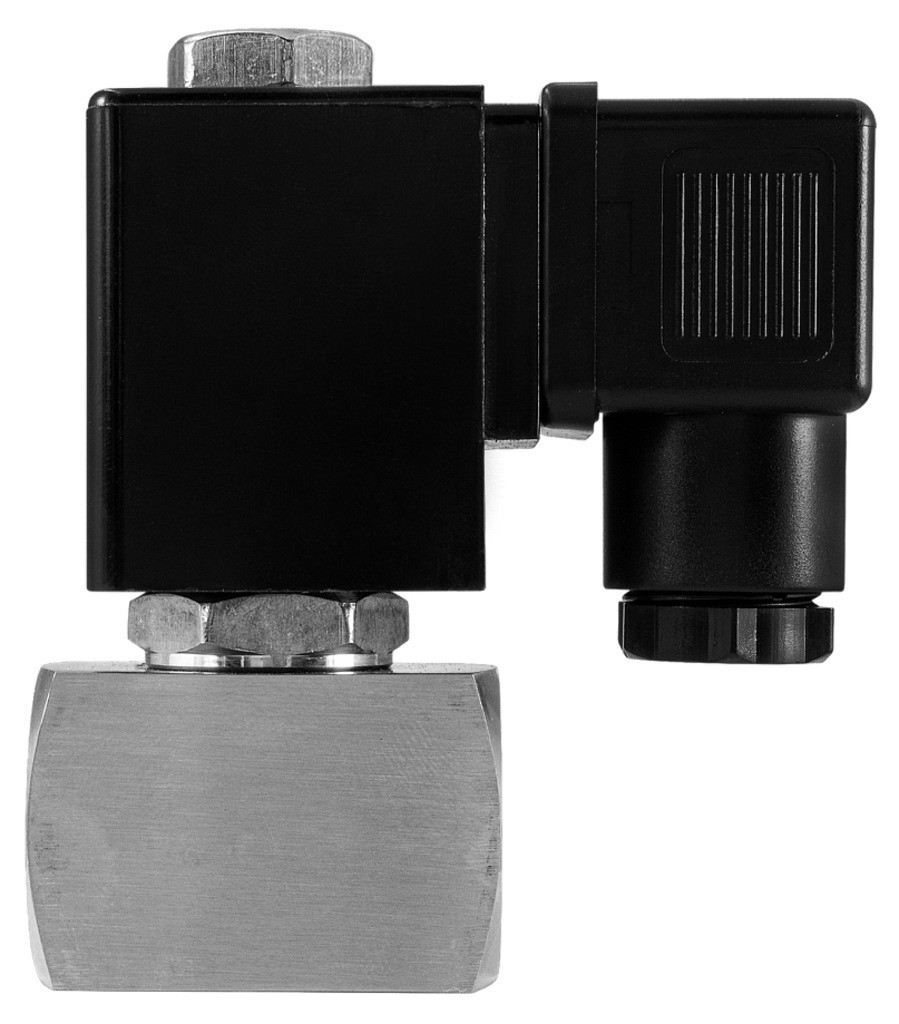

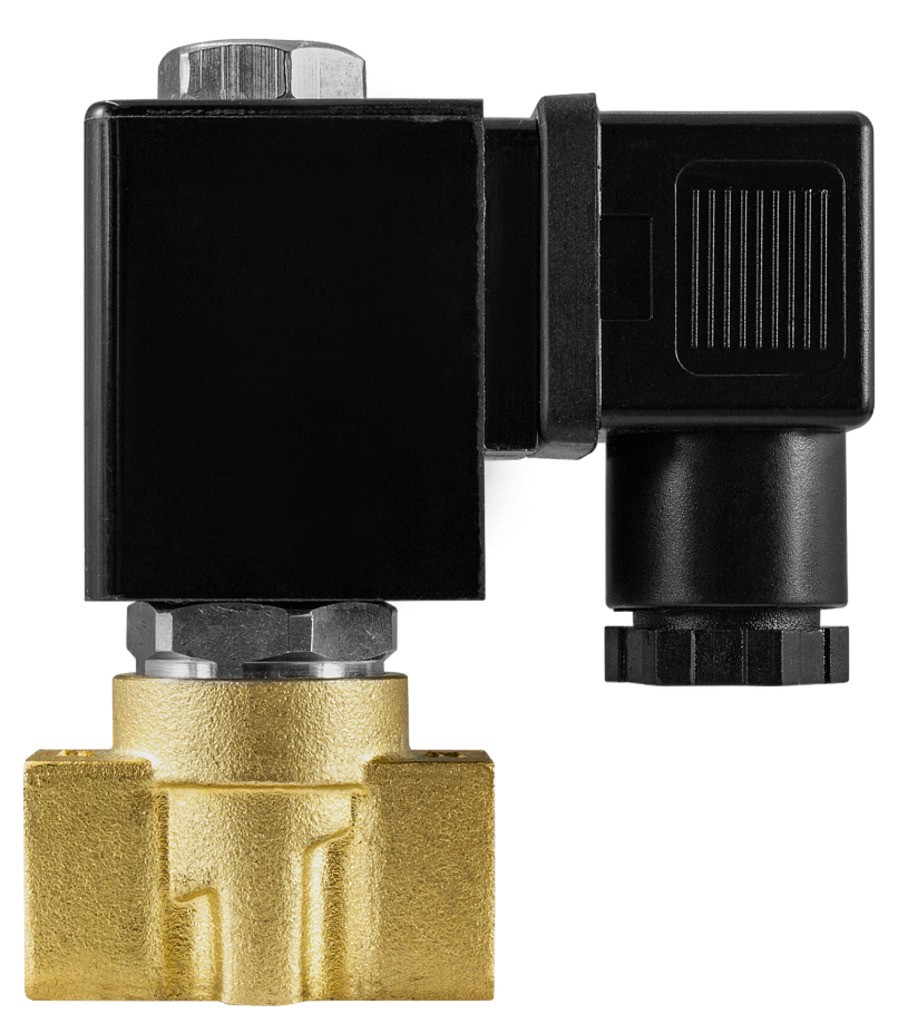

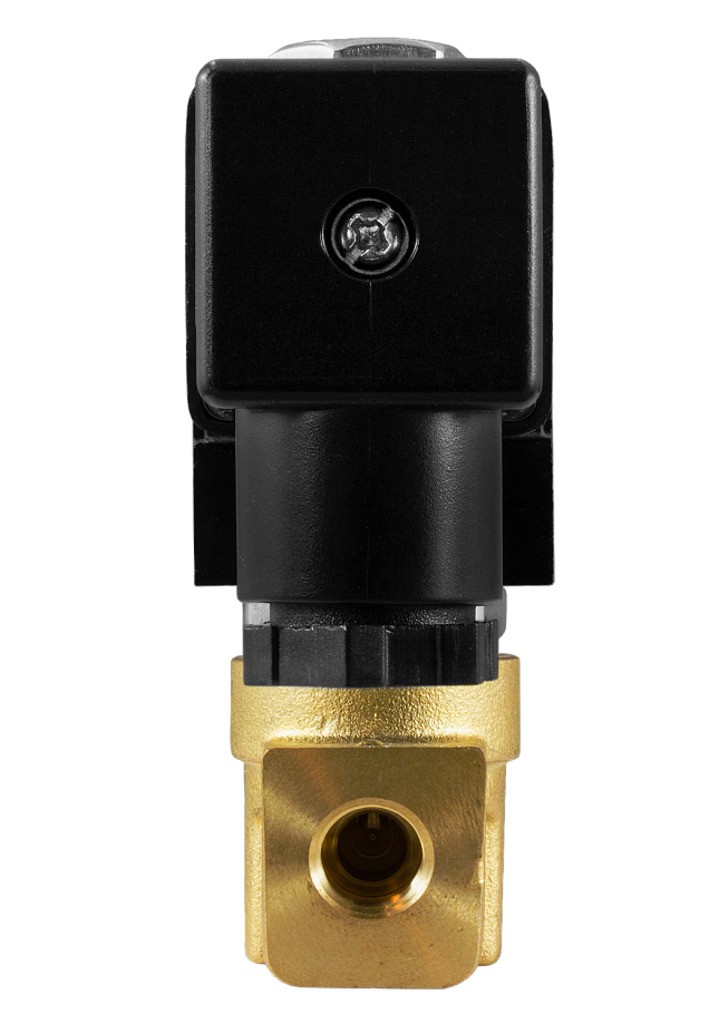

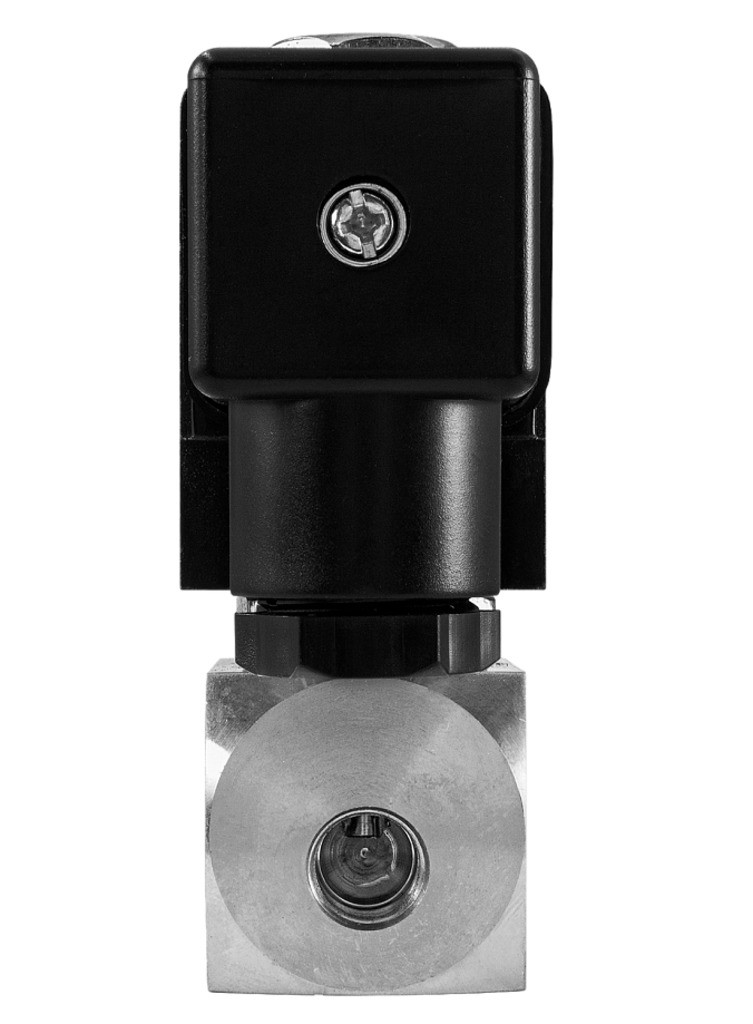

Клапан нормально закрытый AR-1H21 (AR-YCH31)
Клапан соленоидный нормально закрытый прямого действия с поршнем AR-1H21 (AR-YCH31) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Работа при высоком давлении до 13 МПа
- Срабатывание при нулевом давлении
- Работа при низких температурах от −60°С
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

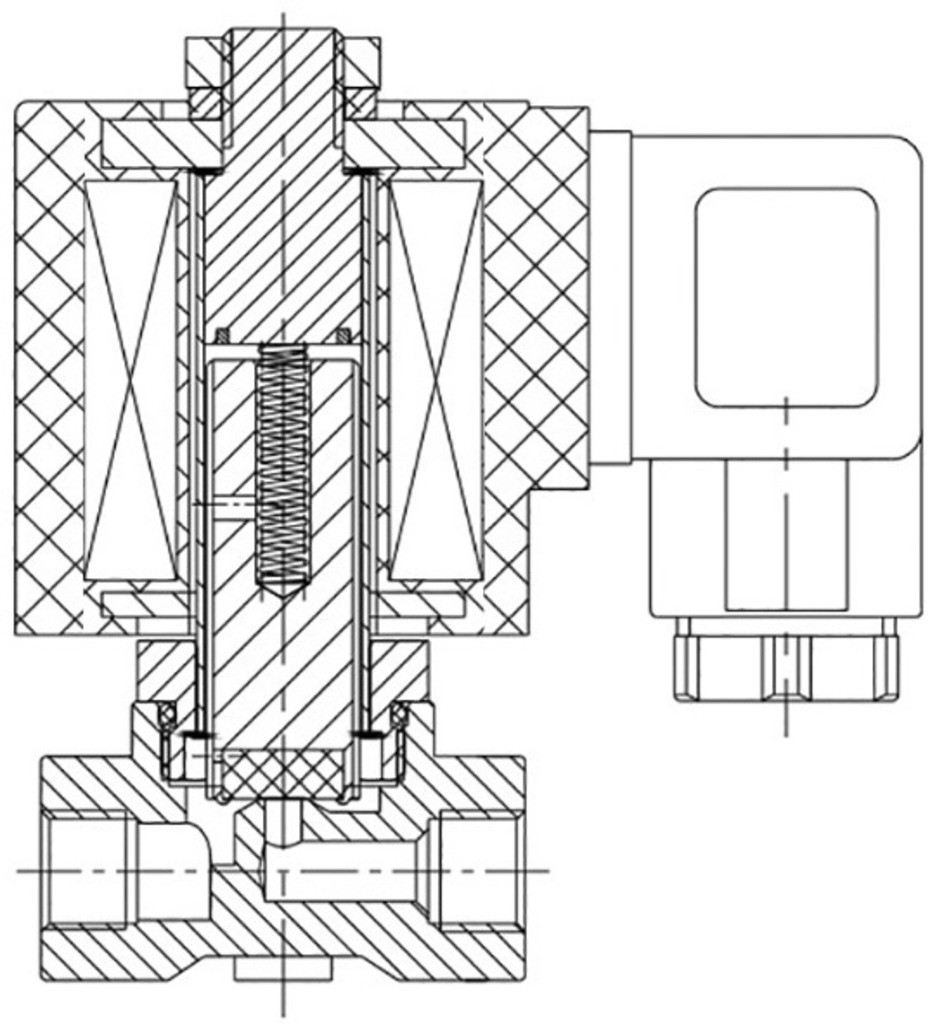

Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Латунь или нержавеющая сталь |
| Уплотнения | PEEK | |
| Температура рабочей среды | −60…+250°С | |
| Рабочее давление | 0...13,0 МПа (в зависимости от катушки) | |
| Диаметр условного прохода | 1,0 мм, 1,6 мм | |
| Присоединение | Резьбовое G⅛", G¼" | |
| Катушка | AS11H, IP65 Энергосберегающая ASE11H, IP65 | |
| Питание | ~220 В, ~110 В*, ~24 В* =110 В*, =24 В, =12 В | |
| Мощность | AS11H: 22 ВА (AC), 13 Вт (DC) ASE11H: 4,5 ВА (AC), 8 Вт (DC) | |
* Кроме ASE11H
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г | |
| AC | DC | ||||||
| AR-1H21-1-1/8-GYT | 1,0 | 0,026 | ⅛" | 0 | 9,0 (с катушкой AS11H) 13,0 (с катушкой ASE11H) | 6,2 (с катушкой AS11H) 11,0 (с катушкой ASE11H) | 344 |
| AR-1H21-1-1/4-GYT | ¼" | 334 | |||||
| AR-1H21-1,6-1/8-GYT | 1,6 | 0,077 | ⅛" | 5,5 (с катушкой AS11H) 11,0 (с катушкой ASE11H) | 3,8 (с катушкой AS11H) 9,0 (с катушкой ASE11H) | 345 | |
| AR-1H21-1,6-1/4-GYT | ¼" | 337 | |||||
Расшифровка обозначения на примере клапана AR-1H21-1-1/8-XYZ:
AR-1H21 – модель клапана;
1 – диаметр условного прохода в мм;
1/8 – диаметр присоединения в дюймах;
X – присоединение: G – трубная резьба;
Y – материал корпуса: B – латунь, S – нержавеющая сталь;
Z – материал уплотнения: T – PEEK.
Все модификации
| Артикул | Диаметр условного прохода, мм | Присоединение | Материал корпуса | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|---|
| E57552 | 1 | 1/8" | Латунь | AS11H | ~220 | Со склада | 4793 руб. |
| E57568 | 1 | 1/8" | Латунь | AS11H | ~110 | Со склада (комплектация 1..72 часа) | 4893 руб. |
| E57576 | 1 | 1/8" | Латунь | AS11H | ~24 | Со склада (комплектация 1..72 часа) | 4893 руб. |
| E57584 | 1 | 1/8" | Латунь | AS11H | =110 | Со склада (комплектация 1..72 часа) | 4893 руб. |
| E57592 | 1 | 1/8" | Латунь | AS11H | =24 | Со склада (комплектация 1..72 часа) | 4893 руб. |
| E57608 | 1 | 1/8" | Латунь | AS11H | =12 | Со склада (комплектация 1..72 часа) | 4893 руб. |
| E57560 | 1 | 1/8" | Латунь | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 6881 руб. |
| E57600 | 1 | 1/8" | Латунь | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 6981 руб. |
| E57616 | 1 | 1/8" | Латунь | ASE11H | =12 | 120 дней | 6981 руб. |
| E57556 | 1 | 1/8" | Нержав.сталь | AS11H | ~220 | Со склада | 6466 руб. |
| E57572 | 1 | 1/8" | Нержав.сталь | AS11H | ~110 | Со склада (комплектация 1..72 часа) | 6566 руб. |
| E57580 | 1 | 1/8" | Нержав.сталь | AS11H | ~24 | Со склада (комплектация 1..72 часа) | 6566 руб. |
| E57588 | 1 | 1/8" | Нержав.сталь | AS11H | =110 | Со склада (комплектация 1..72 часа) | 6566 руб. |
| E57596 | 1 | 1/8" | Нержав.сталь | AS11H | =24 | Со склада (комплектация 1..72 часа) | 6566 руб. |
| E57612 | 1 | 1/8" | Нержав.сталь | AS11H | =12 | Со склада (комплектация 1..72 часа) | 6566 руб. |
| E57564 | 1 | 1/8" | Нержав.сталь | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 8554 руб. |
| E57604 | 1 | 1/8" | Нержав.сталь | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 8654 руб. |
| E57620 | 1 | 1/8" | Нержав.сталь | ASE11H | =12 | 120 дней | 8654 руб. |
| E57554 | 1 | 1/4" | Латунь | AS11H | ~220 | Со склада | 4793 руб. |
| E57570 | 1 | 1/4" | Латунь | AS11H | ~110 | Со склада (комплектация 1..72 часа) | 4893 руб. |
| E57578 | 1 | 1/4" | Латунь | AS11H | ~24 | Со склада (комплектация 1..72 часа) | 4893 руб. |
| E57586 | 1 | 1/4" | Латунь | AS11H | =110 | Со склада (комплектация 1..72 часа) | 4893 руб. |
| E57594 | 1 | 1/4" | Латунь | AS11H | =24 | Со склада (комплектация 1..72 часа) | 4893 руб. |
| E57610 | 1 | 1/4" | Латунь | AS11H | =12 | Со склада (комплектация 1..72 часа) | 4893 руб. |
| E57562 | 1 | 1/4" | Латунь | ASE11H | ~220 | Со склада | 6881 руб. |
| E57602 | 1 | 1/4" | Латунь | ASE11H | =24 | Со склада | 6981 руб. |
| E57618 | 1 | 1/4" | Латунь | ASE11H | =12 | Под заказ к 2026.07.01 | 6981 руб. |
| E57558 | 1 | 1/4" | Нержав.сталь | AS11H | ~220 | Со склада | 6466 руб. |
| E57574 | 1 | 1/4" | Нержав.сталь | AS11H | ~110 | Со склада (комплектация 1..72 часа) | 6566 руб. |
| E57582 | 1 | 1/4" | Нержав.сталь | AS11H | ~24 | Со склада (комплектация 1..72 часа) | 6566 руб. |
| E57590 | 1 | 1/4" | Нержав.сталь | AS11H | =110 | Со склада (комплектация 1..72 часа) | 6566 руб. |
| E57598 | 1 | 1/4" | Нержав.сталь | AS11H | =24 | Со склада (комплектация 1..72 часа) | 6566 руб. |
| E57614 | 1 | 1/4" | Нержав.сталь | AS11H | =12 | Со склада (комплектация 1..72 часа) | 6566 руб. |
| E57566 | 1 | 1/4" | Нержав.сталь | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 8554 руб. |
| E57606 | 1 | 1/4" | Нержав.сталь | ASE11H | =24 | Со склада | 8654 руб. |
| E57622 | 1 | 1/4" | Нержав.сталь | ASE11H | =12 | 120 дней | 8654 руб. |
| E57553 | 1,6 | 1/8" | Латунь | AS11H | ~220 | Под заказ к 2026.07.01 | 4793 руб. |
| E57569 | 1,6 | 1/8" | Латунь | AS11H | ~110 | Под заказ к 2026.07.01 | 4893 руб. |
| E57577 | 1,6 | 1/8" | Латунь | AS11H | ~24 | 120 дней | 4893 руб. |
| E57585 | 1,6 | 1/8" | Латунь | AS11H | =110 | 120 дней | 4893 руб. |
| E57593 | 1,6 | 1/8" | Латунь | AS11H | =24 | 120 дней | 4893 руб. |
| E57609 | 1,6 | 1/8" | Латунь | AS11H | =12 | 120 дней | 4893 руб. |
| E57561 | 1,6 | 1/8" | Латунь | ASE11H | ~220 | 120 дней | 6881 руб. |
| E57601 | 1,6 | 1/8" | Латунь | ASE11H | =24 | 120 дней | 6981 руб. |
| E57617 | 1,6 | 1/8" | Латунь | ASE11H | =12 | 120 дней | 6981 руб. |
| E57557 | 1,6 | 1/8" | Нержав.сталь | AS11H | ~220 | Со склада | 6466 руб. |
| E57573 | 1,6 | 1/8" | Нержав.сталь | AS11H | ~110 | Со склада (комплектация 1..72 часа) | 6566 руб. |
| E57581 | 1,6 | 1/8" | Нержав.сталь | AS11H | ~24 | Со склада (комплектация 1..72 часа) | 6566 руб. |
| E57589 | 1,6 | 1/8" | Нержав.сталь | AS11H | =110 | Со склада (комплектация 1..72 часа) | 6566 руб. |
| E57597 | 1,6 | 1/8" | Нержав.сталь | AS11H | =24 | Со склада (комплектация 1..72 часа) | 6566 руб. |
| E57613 | 1,6 | 1/8" | Нержав.сталь | AS11H | =12 | Со склада (комплектация 1..72 часа) | 6566 руб. |
| E57565 | 1,6 | 1/8" | Нержав.сталь | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 8554 руб. |
| E57605 | 1,6 | 1/8" | Нержав.сталь | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 8654 руб. |
| E57621 | 1,6 | 1/8" | Нержав.сталь | ASE11H | =12 | 120 дней | 8654 руб. |
| E57555 | 1,6 | 1/4" | Латунь | AS11H | ~220 | Ожидается 2026.03.30 | 4793 руб. |
| E57571 | 1,6 | 1/4" | Латунь | AS11H | ~110 | 120 дней | 4893 руб. |
| E57579 | 1,6 | 1/4" | Латунь | AS11H | ~24 | Под заказ к 2026.07.01 | 4893 руб. |
| E57587 | 1,6 | 1/4" | Латунь | AS11H | =110 | 120 дней | 4893 руб. |
| E57595 | 1,6 | 1/4" | Латунь | AS11H | =24 | Под заказ к 2026.07.01 | 4893 руб. |
| E57611 | 1,6 | 1/4" | Латунь | AS11H | =12 | Под заказ к 2026.07.01 | 4893 руб. |
| E57563 | 1,6 | 1/4" | Латунь | ASE11H | ~220 | Под заказ к 2026.07.01 | 6881 руб. |
| E57603 | 1,6 | 1/4" | Латунь | ASE11H | =24 | Под заказ к 2026.07.01 | 6981 руб. |
| E57619 | 1,6 | 1/4" | Латунь | ASE11H | =12 | Под заказ к 2026.07.01 | 6981 руб. |
| E57559 | 1,6 | 1/4" | Нержав.сталь | AS11H | ~220 | Ожидается 2026.03.30 | 6466 руб. |
| E57575 | 1,6 | 1/4" | Нержав.сталь | AS11H | ~110 | 120 дней | 6566 руб. |
| E57583 | 1,6 | 1/4" | Нержав.сталь | AS11H | ~24 | 120 дней | 6566 руб. |
| E57591 | 1,6 | 1/4" | Нержав.сталь | AS11H | =110 | 120 дней | 6566 руб. |
| E57599 | 1,6 | 1/4" | Нержав.сталь | AS11H | =24 | Под заказ к 2026.07.01 | 6566 руб. |
| E57615 | 1,6 | 1/4" | Нержав.сталь | AS11H | =12 | 120 дней | 6566 руб. |
| E57567 | 1,6 | 1/4" | Нержав.сталь | ASE11H | ~220 | Под заказ к 2026.07.01 | 8554 руб. |
| E57607 | 1,6 | 1/4" | Нержав.сталь | ASE11H | =24 | Под заказ к 2026.07.01 | 8654 руб. |
| E57623 | 1,6 | 1/4" | Нержав.сталь | ASE11H | =12 | 120 дней | 8654 руб. |
| Габаритные размеры |

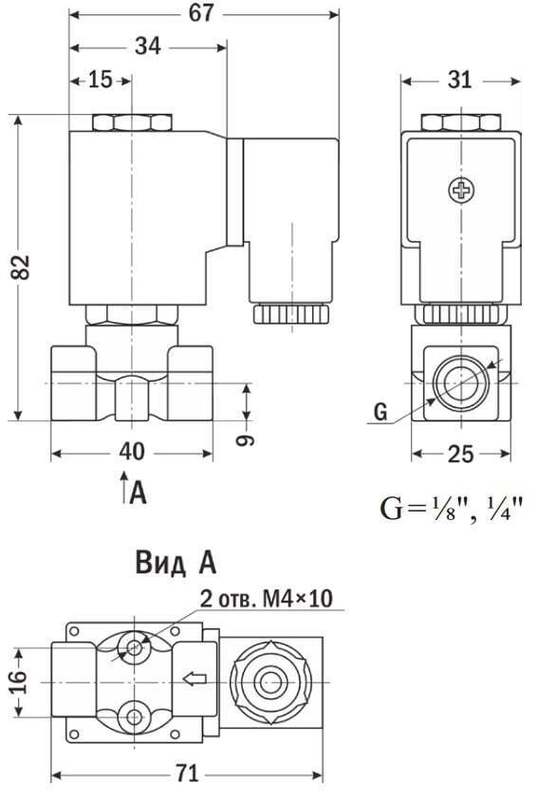

 Исполнение из латуни |

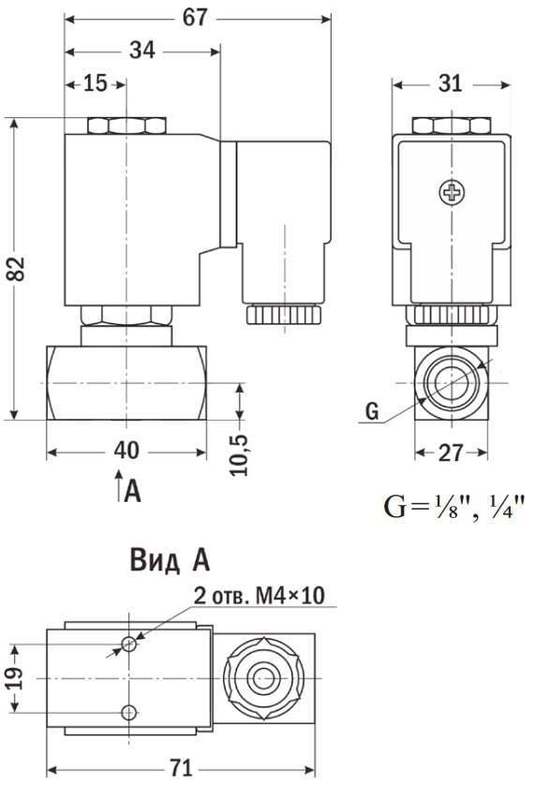

 Исполнение из нержавеющей стали |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 03.02.2023 | 0.59 Мб |  |
