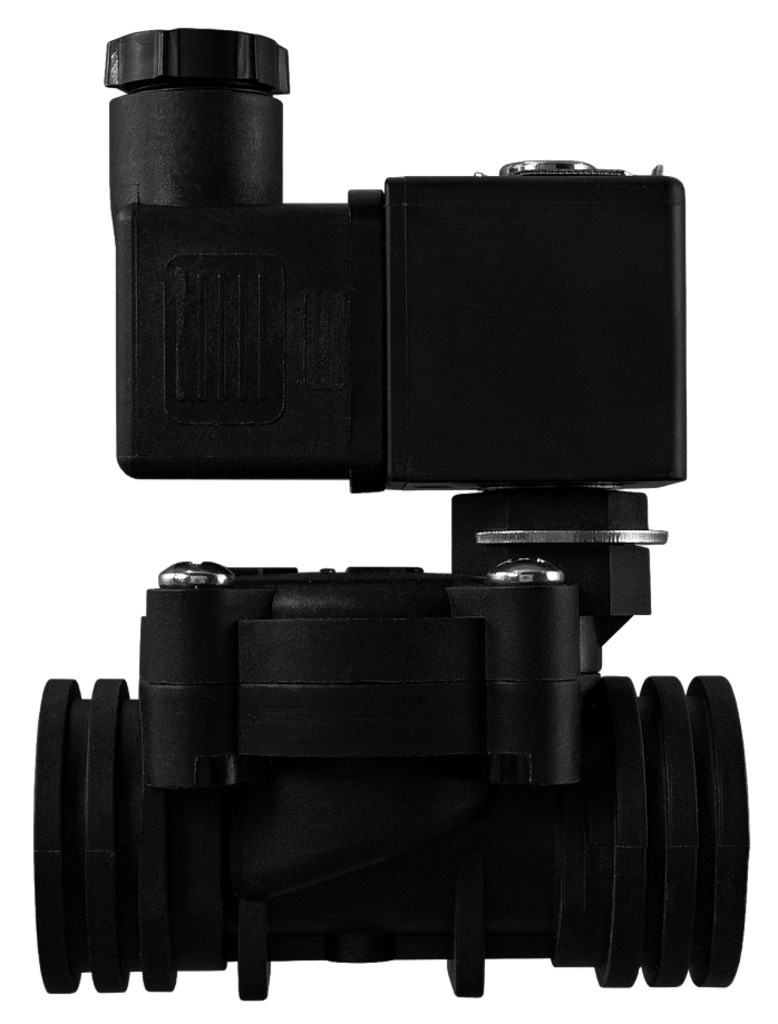

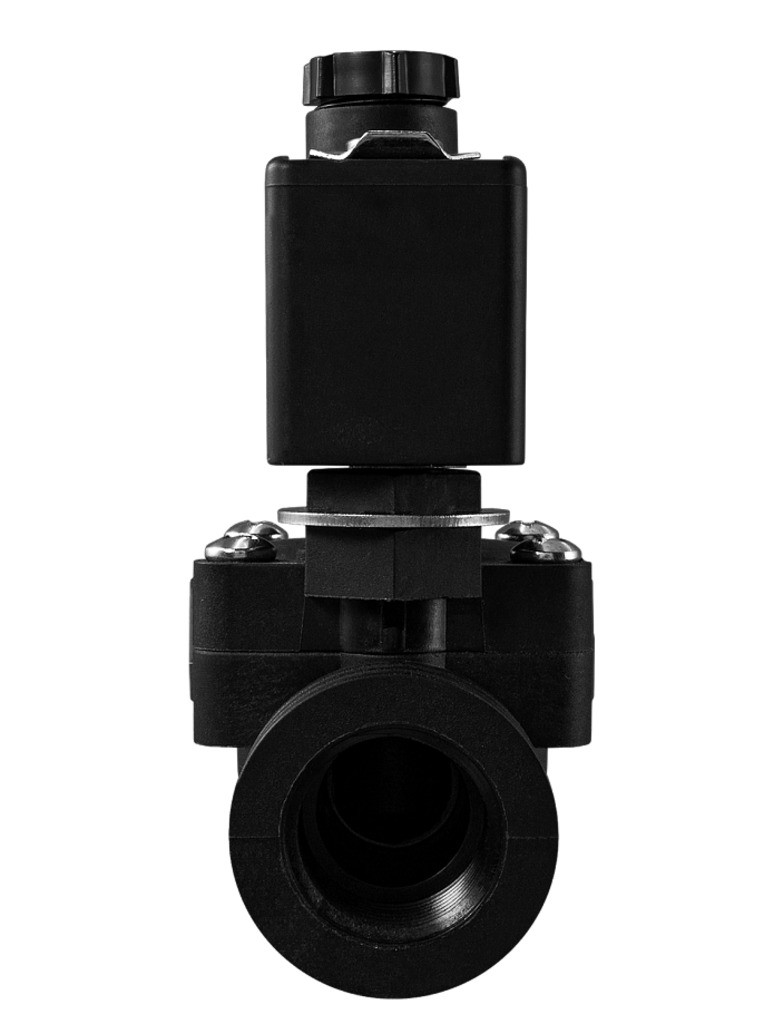

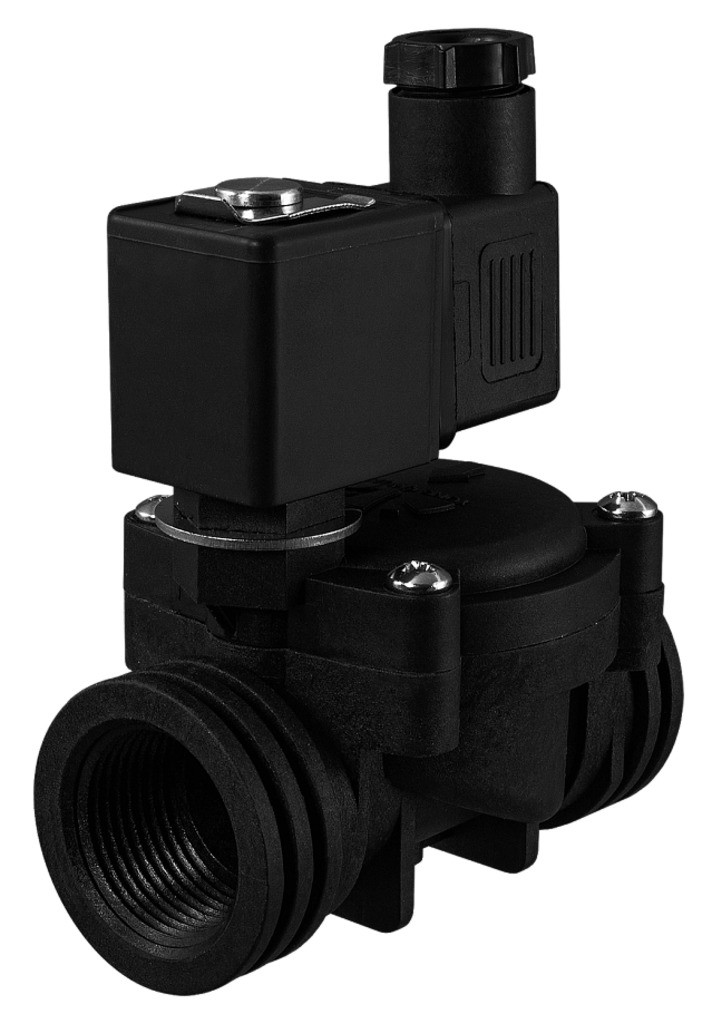

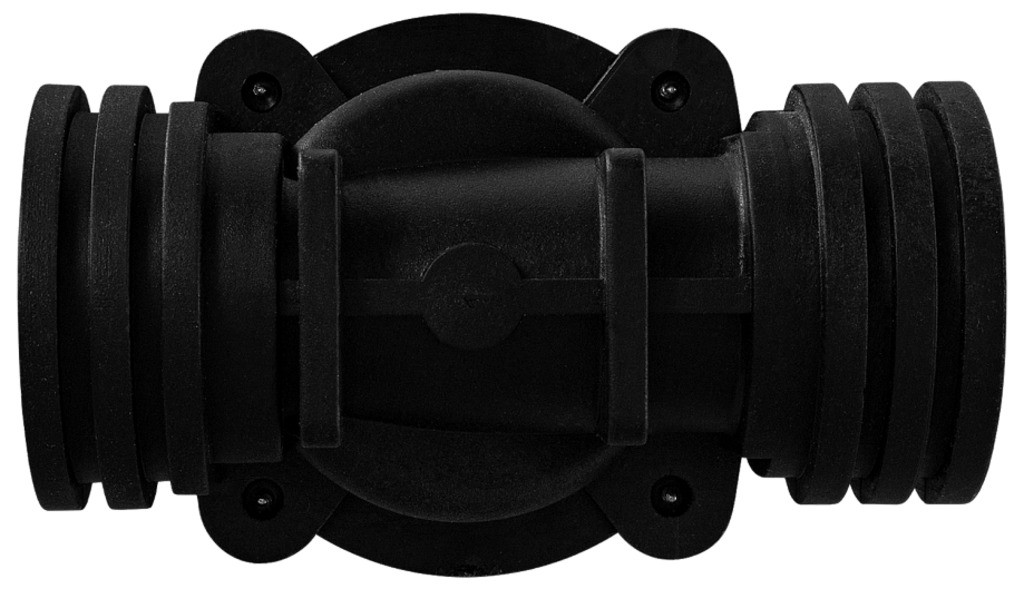

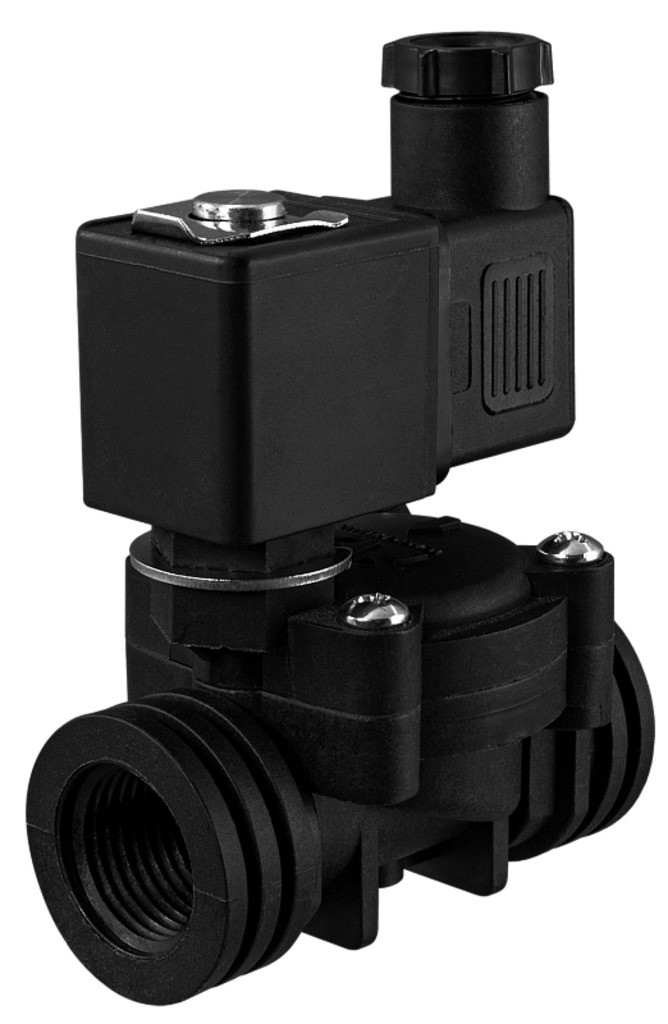

Клапан нормально закрытый AR-2D51
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-2D51 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Высокая частота срабатывания
- Долгий срок службы
- Пластиковый корпус

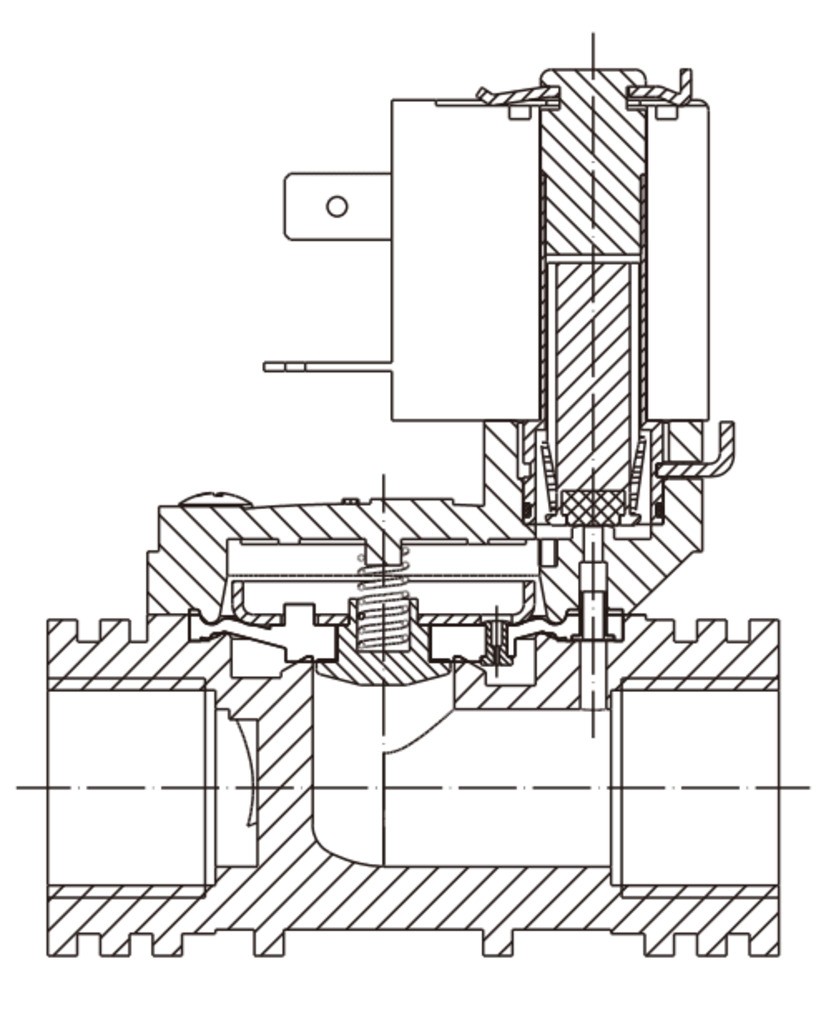

Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения
клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение этого типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Технические характеристики
| Параметр | Значение | ||
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, спирт | ||
| Материал | корпуса | Нейлон | |
| уплотнения | VITON | ||
| Температура рабочей среды | −30...+150°С | ||
| Рабочее давление | 0,01...0,8 МПа | ||
| Диаметр условного прохода | 15 мм, 20 мм | ||
| Присоединение | Резьбовое G½", G¾" | ||
| Катушка | AS61H, IP65 | AS72B, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В, =24 В, =12 В | ~220 В | |
| Мощность | 10 ВА (AC), 10 Вт (DC) | 10 ВА (AC) | |
Модификации
| Модель | Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Катушка |
| AR-2D51-15/13-1/2-GLV | 15 | 13 | 4,1 | ½" | 0,01 | 0,8 | AS61H AS72B |
| AR-2D51-20/18-3/4-GLV | 20 | 18 | 6,5 | ¾" |
Расшифровка обозначения на примере клапана AR2D51-15/13-1/2-GLV:
AR-2D51 – модель клапана.
15 – диаметр условного прохода в мм.
13 – эффективный диаметр в мм, если Дэф<Ду.
1/2 – размер резьбы, в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L – нейлон.
Z – материал уплотнения: V – VITON.
Все модификации
| Артикул | Диаметр условного прохода,мм | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| O42806 | 15 | AS61H | ~220 | Со склада | 2939 руб. |
| O42810 | 15 | AS61H | ~110 | Со склада (комплектация 1..72 часа) | 3039 руб. |
| O42812 | 15 | AS61H | ~24 | Со склада (комплектация 1..72 часа) | 3039 руб. |
| O42814 | 15 | AS61H | =24 | Под заказ к 2026.03.30 | 3039 руб. |
| O42816 | 15 | AS61H | =12 | Со склада (комплектация 1..72 часа) | 3039 руб. |
| O42808 | 15 | AS72B | ~220 | Со склада (комплектация 1..72 часа) | 3251 руб. |
| O42807 | 20 | AS61H | ~220 | Со склада | 3458 руб. |
| O42811 | 20 | AS61H | ~110 | Со склада (комплектация 1..72 часа) | 3558 руб. |
| O42813 | 20 | AS61H | ~24 | Со склада (комплектация 1..72 часа) | 3558 руб. |
| O42815 | 20 | AS61H | =24 | Под заказ к 2026.03.30 | 3558 руб. |
| O42817 | 20 | AS61H | =12 | Со склада | 3558 руб. |
| O42809 | 20 | AS72B | ~220 | Со склада (комплектация 1..72 часа) | 3770 руб. |

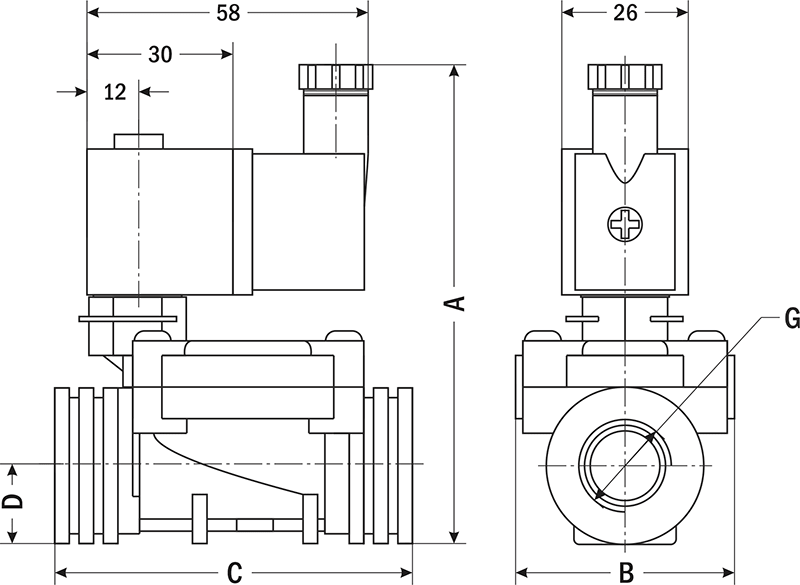

| Габаритные размеры |
 |
| AR-2D51 | ||
| Размер, мм | -15 | -20 |
| A | 97,5 | 105 |
| B | 45 | 55 |
| C | 70 | 80 |
| D | 16 | 19 |
| G | ½" | ¾" |
| Вес, г | 201 | 243 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 25.01.2024 | 0.48 Мб |  |
