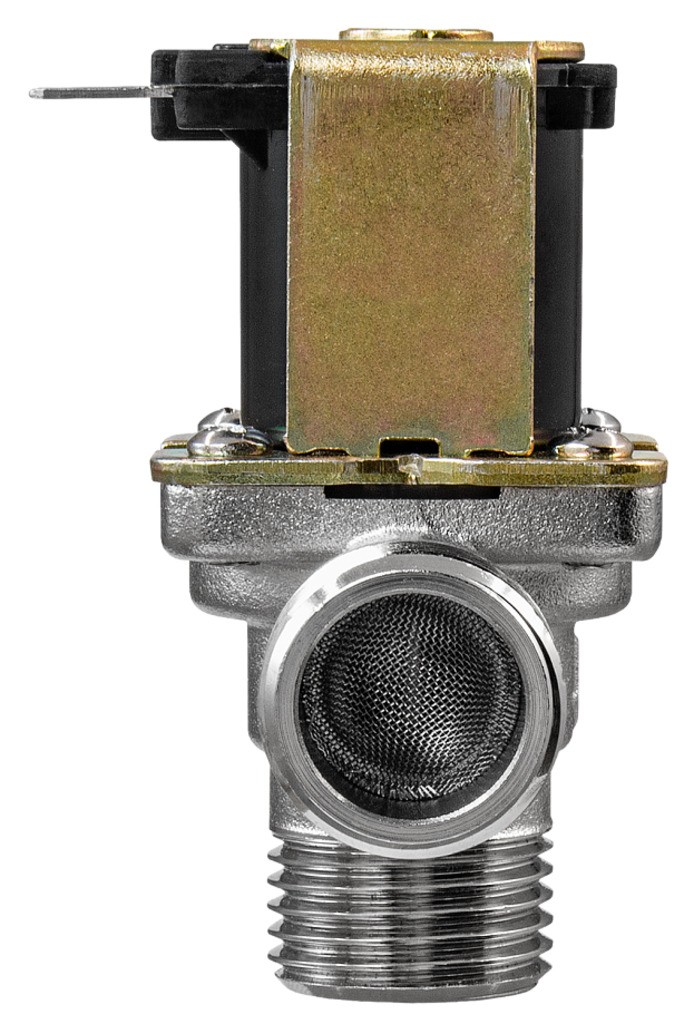

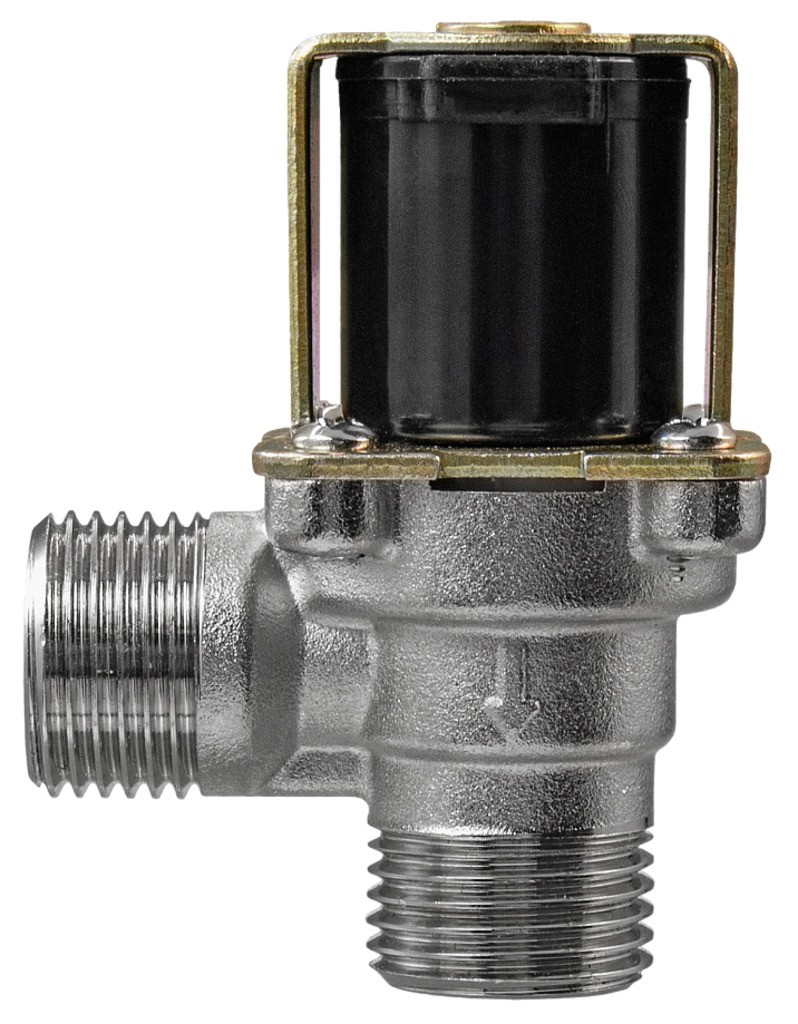

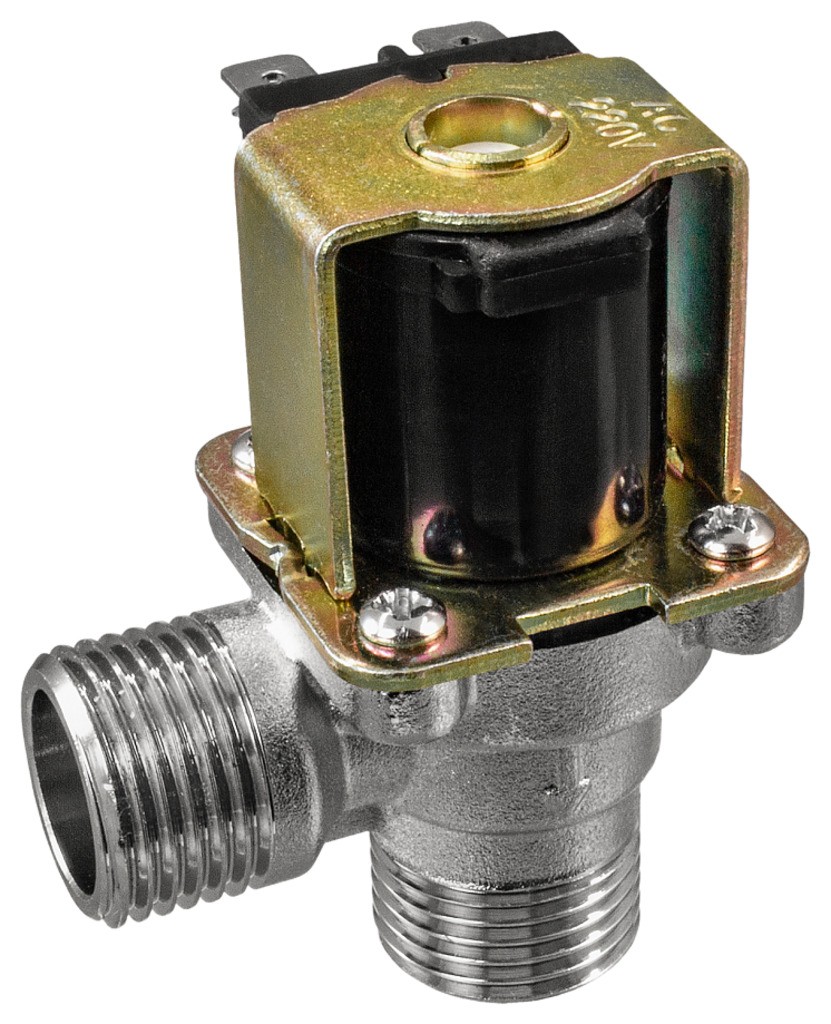

Клапан нормально закрытый AR-2DM31L
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-2DM31L предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Наружная резьба
- Встроенный входной фильтр грубой очистки: съемная сетка из нержавеющей стали
- Катушка закрыта защитным пластиковым кожухом (IP65)
- Пониженное энергопотребление
- Ламели для подключения в комплекте
- Компактный размер
- Долгий срок службы
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Технические характеристики
| Параметр | Значение | |||
| Рабочая среда | Вода, горячая вода, воздух, масла | |||
| Материал | Корпуса | Хромированная латунь | ||
| Уплотнения | EPDM | |||
| Температура рабочей среды | 0...+110°С | |||
| Рабочее давление | 0,02...0,8 МПа | |||
| Диаметр условного прохода | 15 мм | |||
| Присоединение | Резьбовое наруж. G½" | |||
| Катушка | SA41B, IP65 (с кожухом) | |||
| Питание | ~220 В, ~110 В, ~24 В, =36 В, =24 В, =12 В, =6 В | |||
| Мощность | 5 ВА (AC), 5 Вт (DC) | |||
Модификации
| Модель | Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Катушка | Вес, г |
| AR-2DM31L-15/8-1/2-GBE | 15 | 8 | 1,08 | наруж. ½" | 0,02 | 0,8 | SA41B | 190 |
Расшифровка обозначения на примере клапана AR-2DM31L-15/8-1/2-XYZ:
AR-2DM31L – модель клапана.
15 – диаметр условного прохода в мм.
8 – эффективный диаметр в мм, если Дэф<Ду
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: E – EPDM.
Все модификации
| Артикул | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|
| O54262 | ~220 | Со склада | 1647 руб. |
| O54263 | ~110 | Со склада (комплектация 1..72 часа) | 1647 руб. |
| O54264 | ~24 | Со склада (комплектация 1..72 часа) | 1647 руб. |
| O54265 | =36 | Со склада (комплектация 1..72 часа) | 1647 руб. |
| O54266 | =24 | Со склада | 1647 руб. |
| O54267 | =12 | Со склада (комплектация 1..72 часа) | 1647 руб. |
| O54268 | =6 | Со склада (комплектация 1..72 часа) | 1647 руб. |

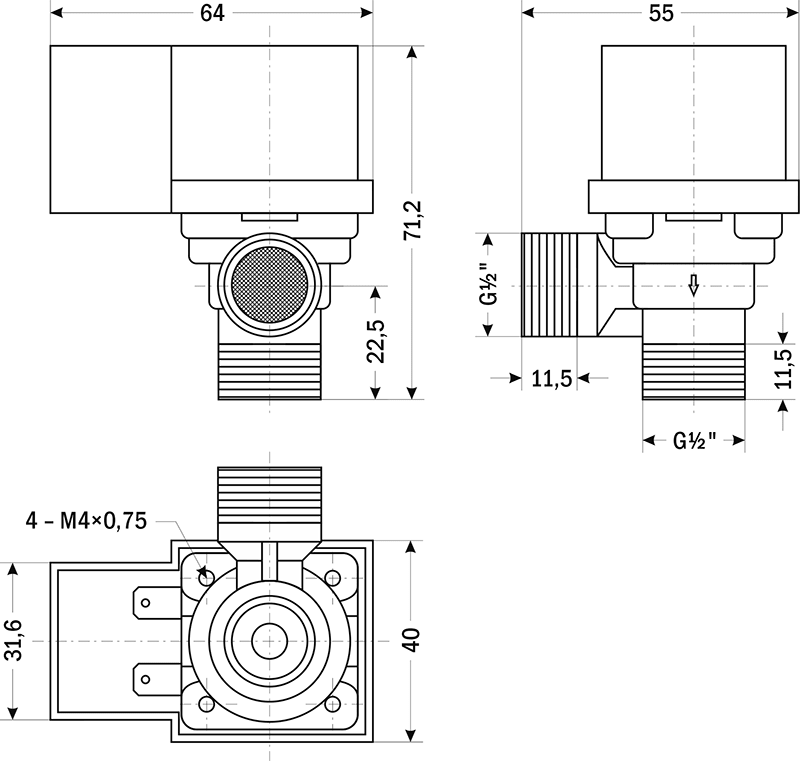

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 29.05.2024 | 0.58 Мб |  |
