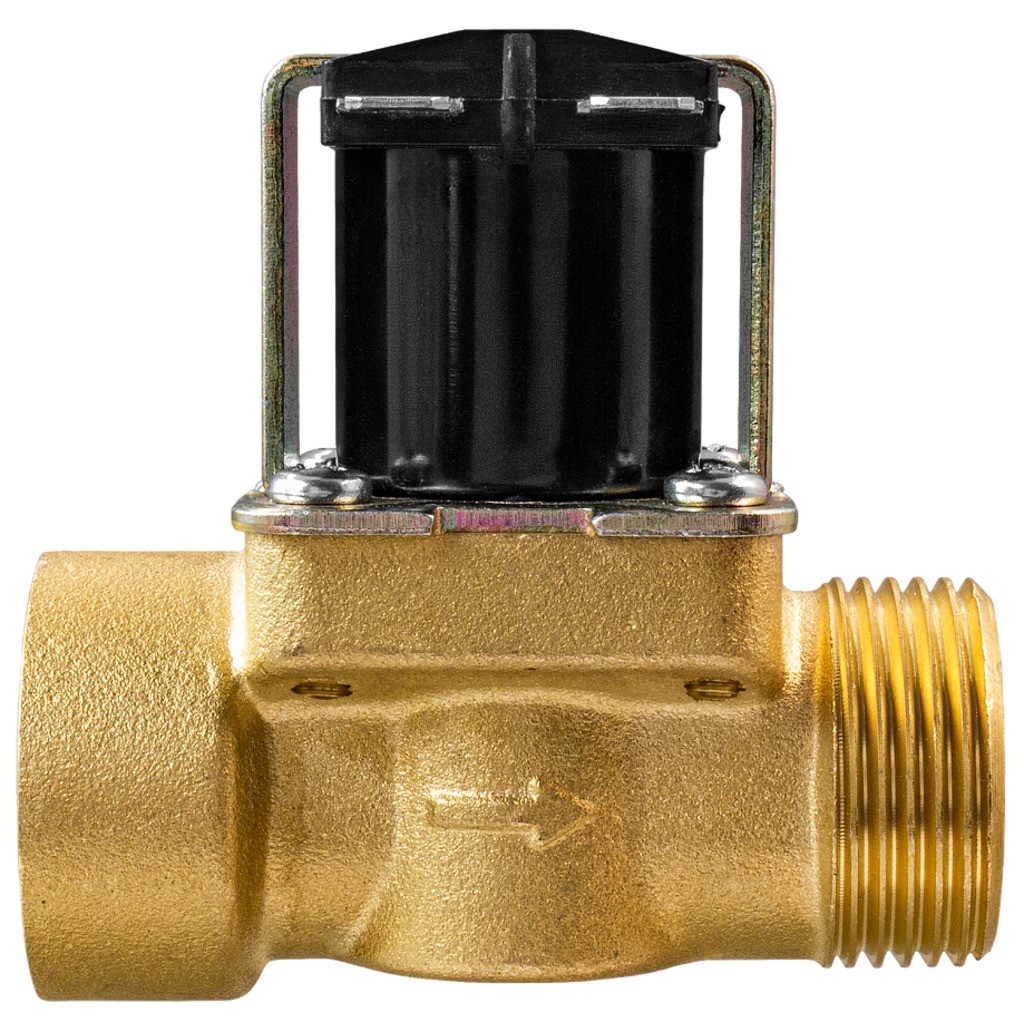

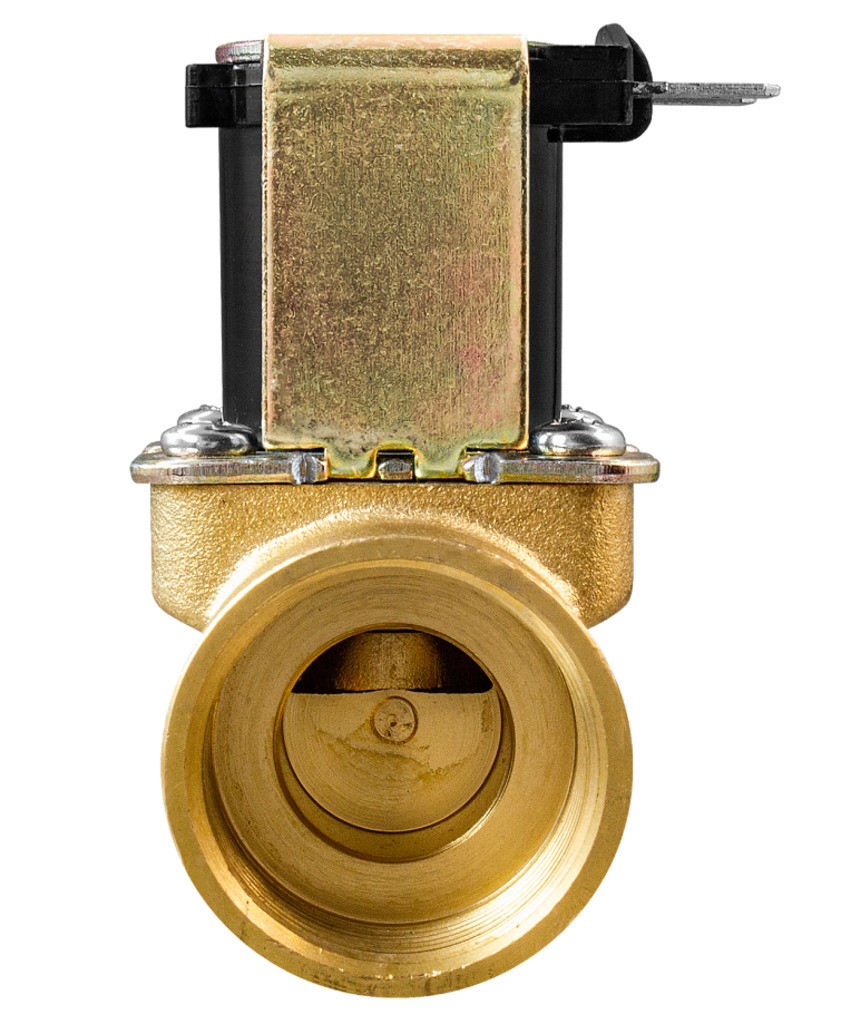

Клапан нормально закрытый AR-2DM71
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-2DM71 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Внутренняя и наружная резьба
- Пониженное энергопотребление
- Ламели для подключения в комплекте
- Компактный размер
- Долгий срок службы
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, масла | |
| Материал | Корпуса | Латунь |
| Уплотнения | EPDM | |
| Температура рабочей среды | −20...+110°С | |
| Рабочее давление | 0,02...0,8 МПа | |
| Диаметр условного прохода | 20 мм | |
| Присоединение | Резьбовое внутр. G¾" → наруж. G¾" | |
| Катушка | SA41B, IP20 | |
| Питание | ~220 В, ~110 В, ~24 В, =36 В, =24 В, =12 В, =6 В | |
| Мощность | 5 ВА (AC), 5 Вт (DC) | |
Модификации
| Обозначение | Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Катушка | Вес, г |
| AR-2DM71-20/9-3/4-GBE | 20 | 9 | 1,45 | внутр. ¾" → ¾" наруж. | 0,02 | 0,8 | SA41B | 260 |
Расшифровка обозначения на примере клапана AR-2DM71-15/9-1/2-XYZ:
AR-2DM71 – модель клапана.
20 – диаметр условного прохода в мм.
9 – эффективный диаметр в мм, если Дэф<Ду
3/4 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: E – EPDM.
Все модификации
| Артикул | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|
| M70030 | ~220 | Со склада | 2778 руб. |
| M70031 | ~110 | Со склада (комплектация 1..72 часа) | 2778 руб. |
| M70032 | ~24 | Со склада (комплектация 1..72 часа) | 2778 руб. |
| M70033 | =36 | Со склада (комплектация 1..72 часа) | 2778 руб. |
| M70034 | =24 | Со склада (комплектация 1..72 часа) | 2778 руб. |
| M70035 | =12 | Со склада | 2778 руб. |
| M70036 | =6 | Со склада (комплектация 1..72 часа) | 2778 руб. |

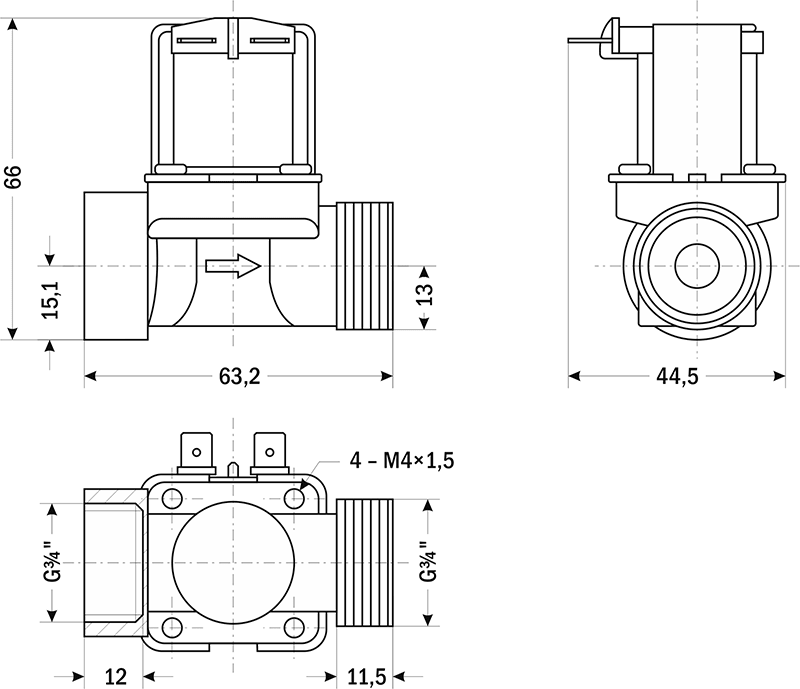

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 15.05.2023 | 0.58 Мб |  |
