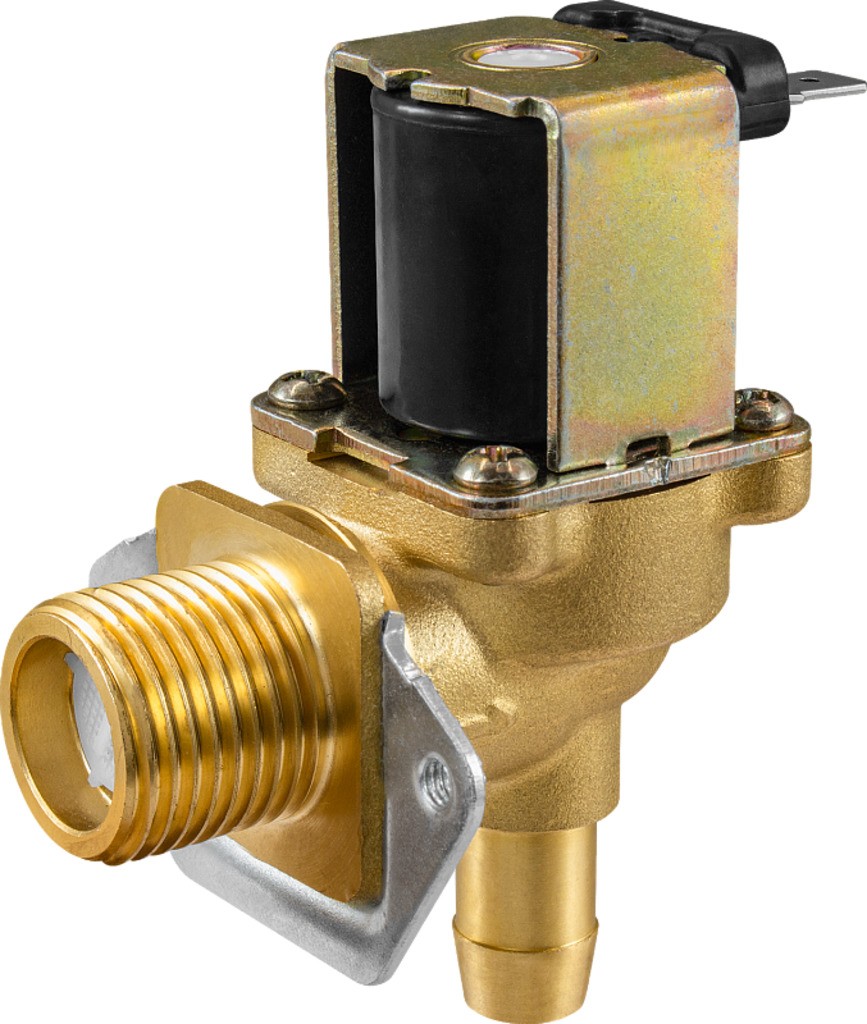

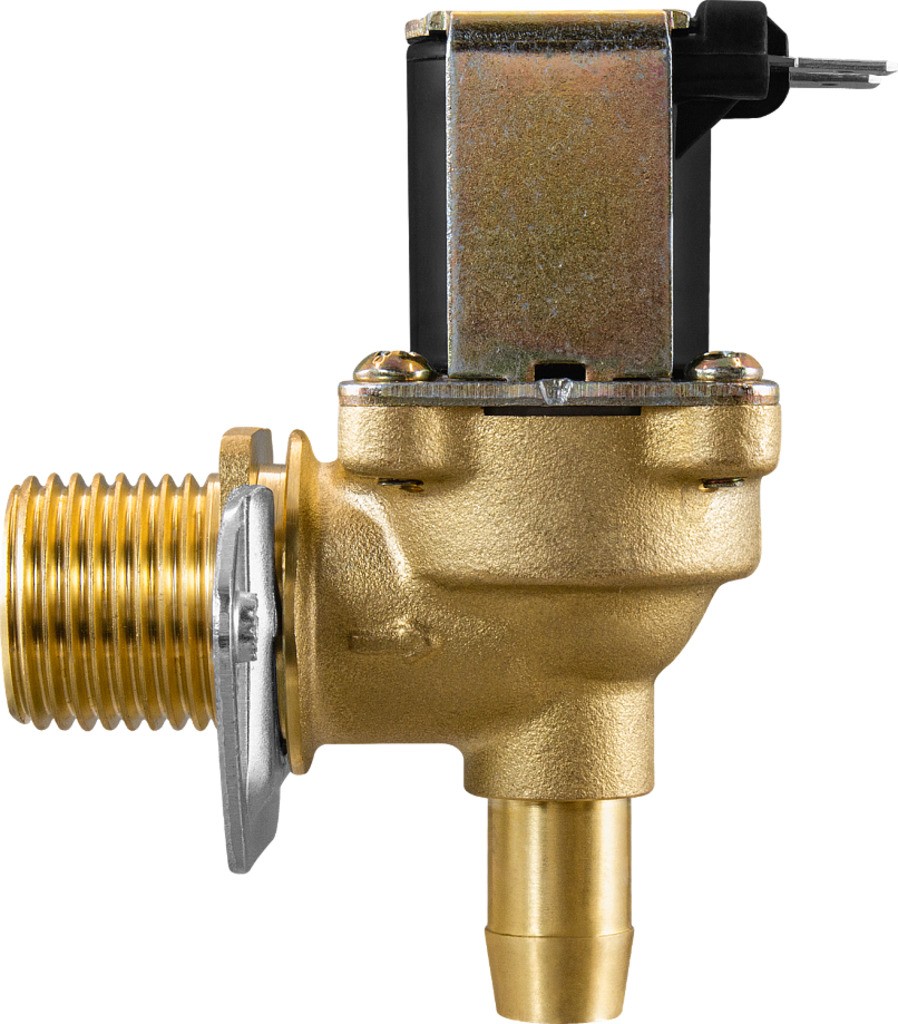

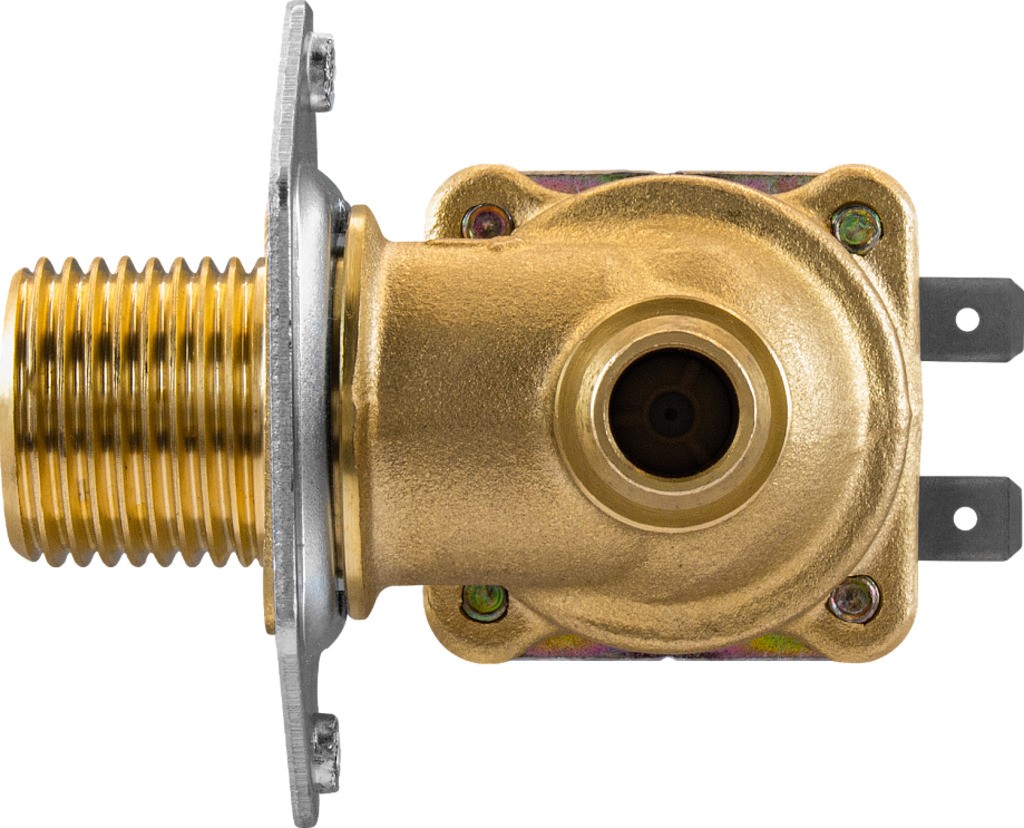

Клапан нормально закрытый AR-2DM81PL
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-2DM81PL предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Г-образный;
- Вход – наружная резьба, выход – штуцер

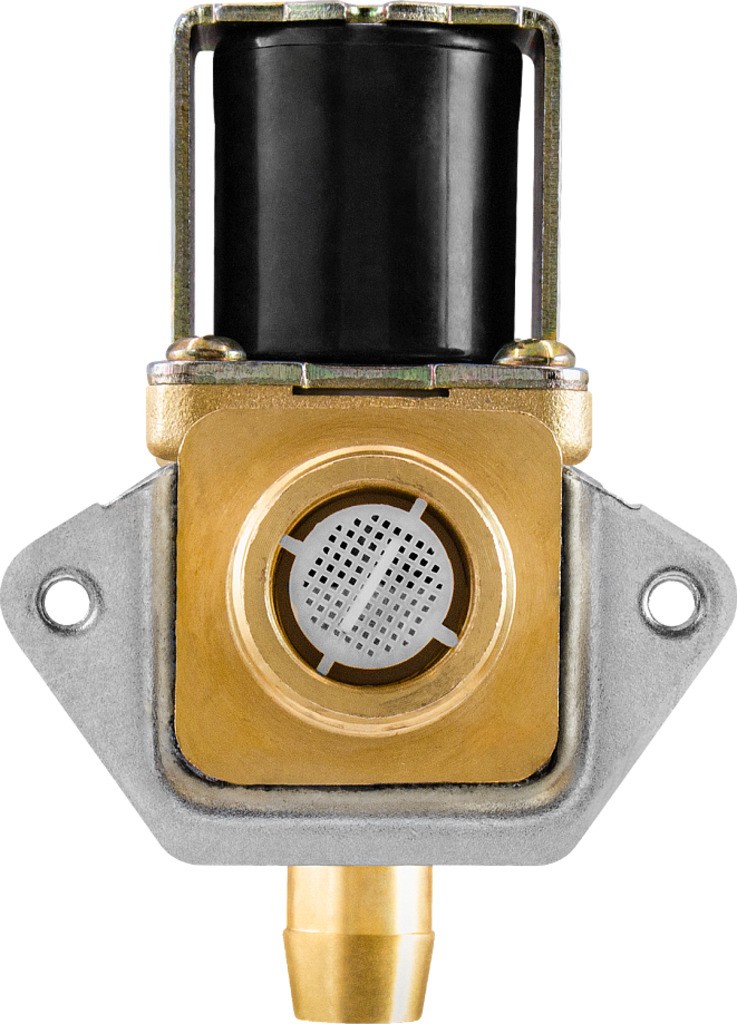

- Входной фильтр грубой очистки
- Съемный кронштейн
- Пониженное энергопотребление

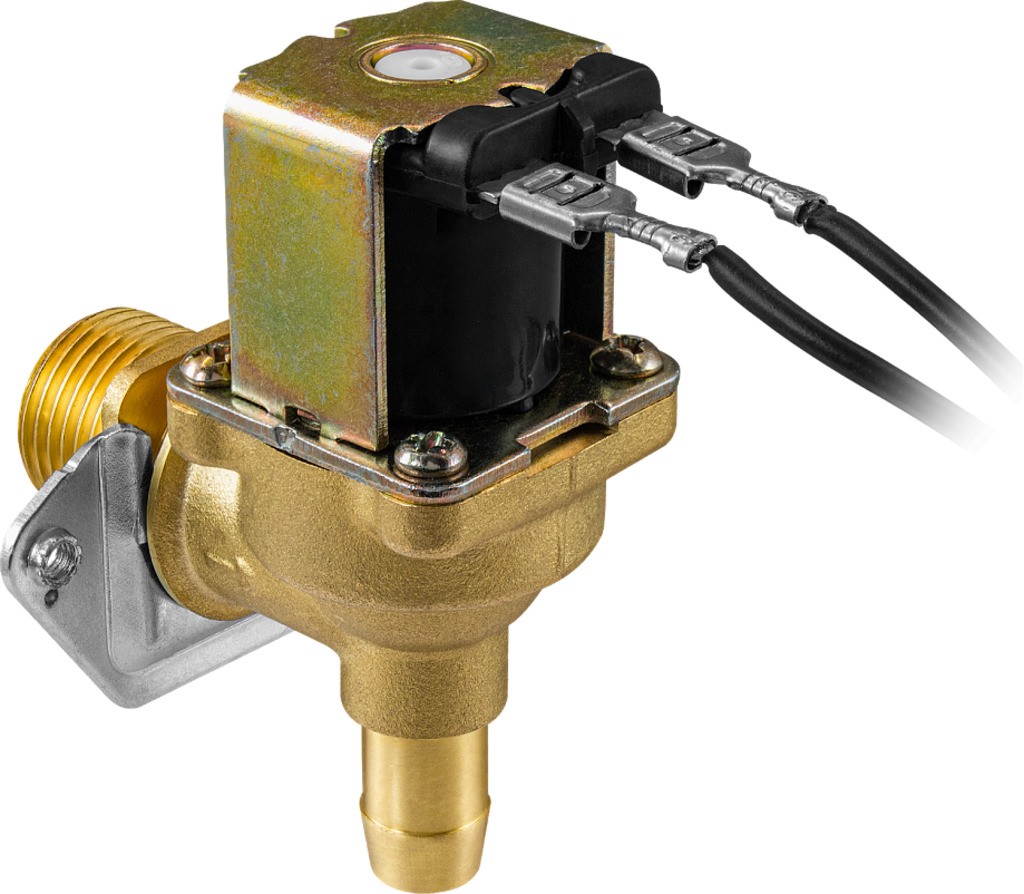

- Ламели для подключения в комплекте
- Компактный размер
- Долгий срок службы
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, масла | |
| Материал | Корпуса | Латунь |
| Уплотнения | EPDM | |
| Температура рабочей среды | 0...+110°С | |
| Рабочее давление | 0,02...0,8 МПа | |
| Диаметр условного прохода | 15 мм | |
| Присоединение | Вход – резьбовое наруж. G½" выход – штуцер ∅ 12 мм | |
| Катушка | SA41B, IP20 | |
| Питание | ~220 В, ~110 В, ~24 В, =36 В, =24 В, =12 В, =6 В | |
| Мощность | 5 ВА (AC), 5 Вт (DC) | |
Модификации
| Обозначение | Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-2DM81PL-15/8-1/2-GBE | 15 | 8 | 1,08 | наруж. ½", штуцер Ø 12 мм | 0,02 | 0,8 | 232 |
Расшифровка обозначения на примере клапана AR-2DM81PL-15/8-1/2-XYZ:
AR-2DM81PL – модель клапана.
15 – диаметр условного прохода в мм.
8 – эффективный диаметр в мм, если Дэф<Ду
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: E – EPDM.
Все модификации
| Артикул | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|
| T72637 | ~220 | 120 дней | 1708 руб. |
| T72638 | ~110 | 120 дней | 1708 руб. |
| T72639 | ~24 | 120 дней | 1708 руб. |
| T72640 | =36 | 120 дней | 1708 руб. |
| T72641 | =24 | 120 дней | 1708 руб. |
| T72642 | =12 | Снято с производства | 1708 руб. |
| T72643 | =6 | 120 дней | 1708 руб. |

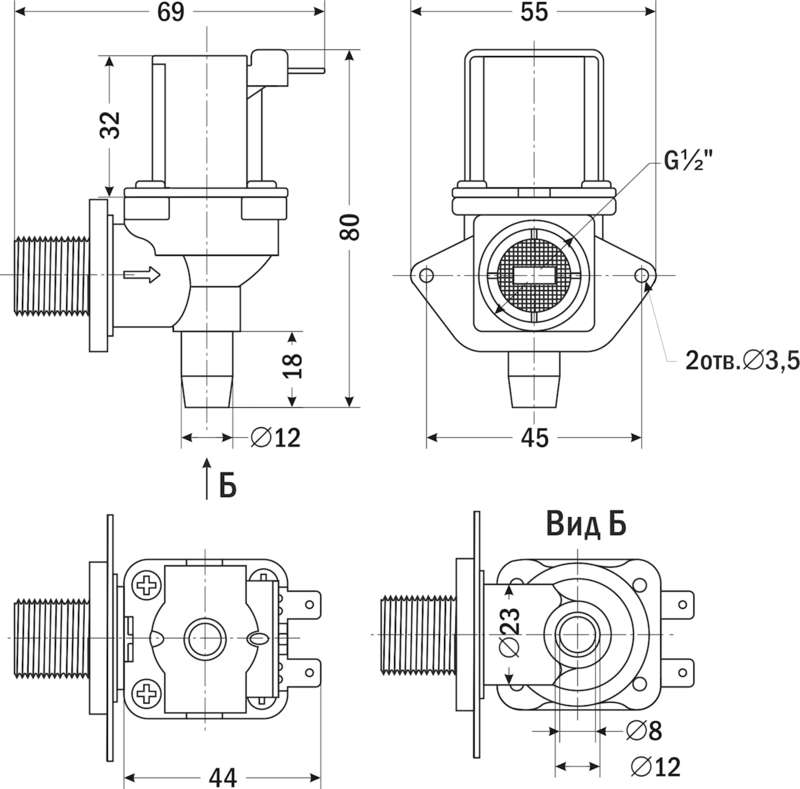

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 05.06.2025 | 0.76 Мб |  |
