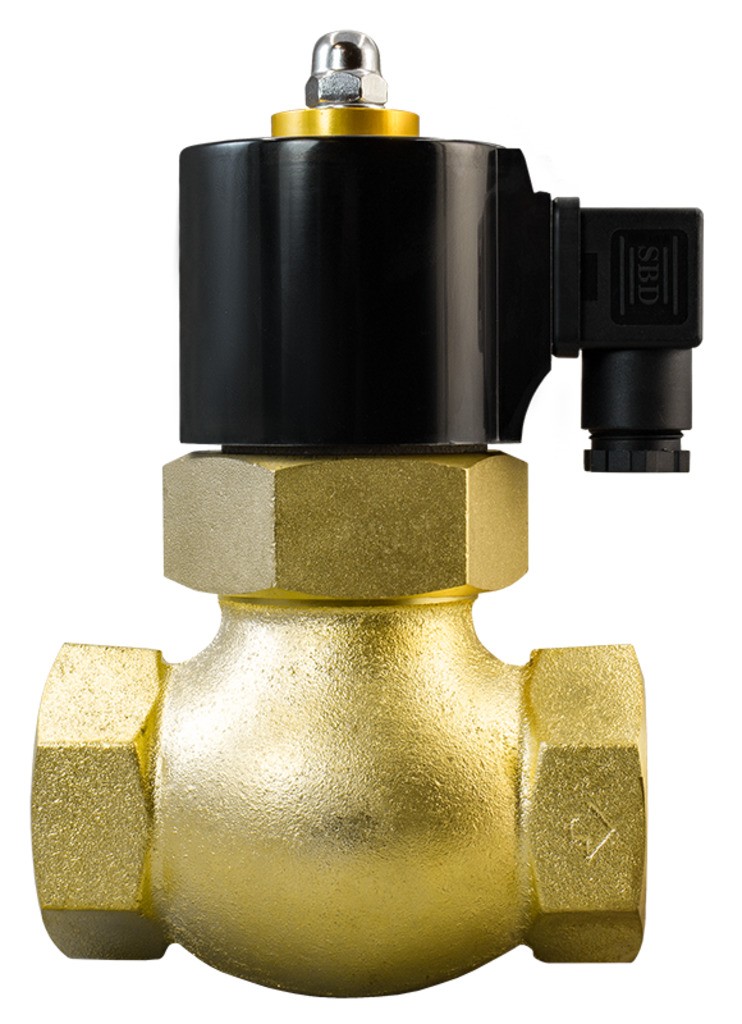

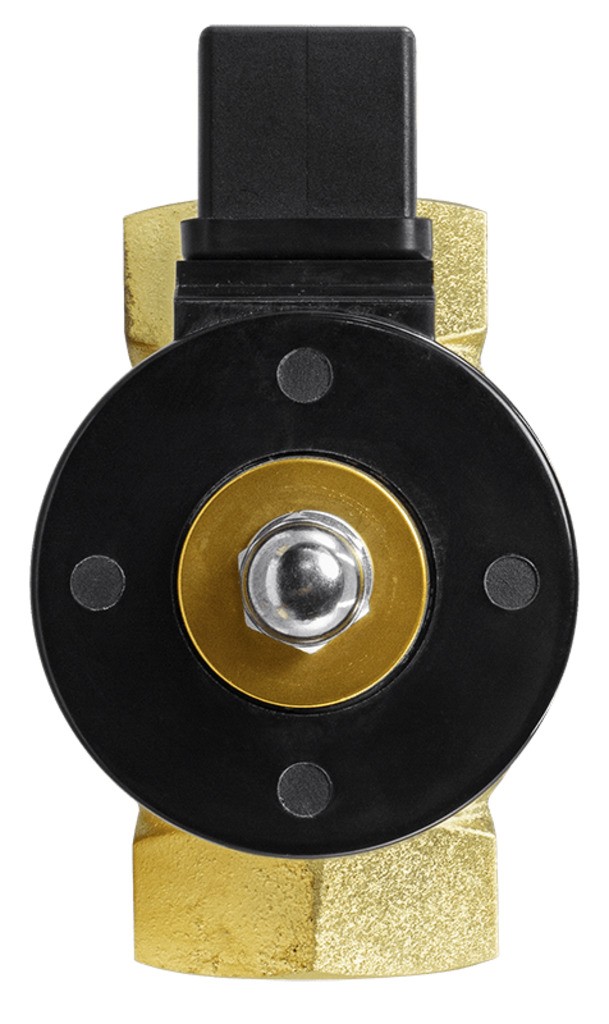

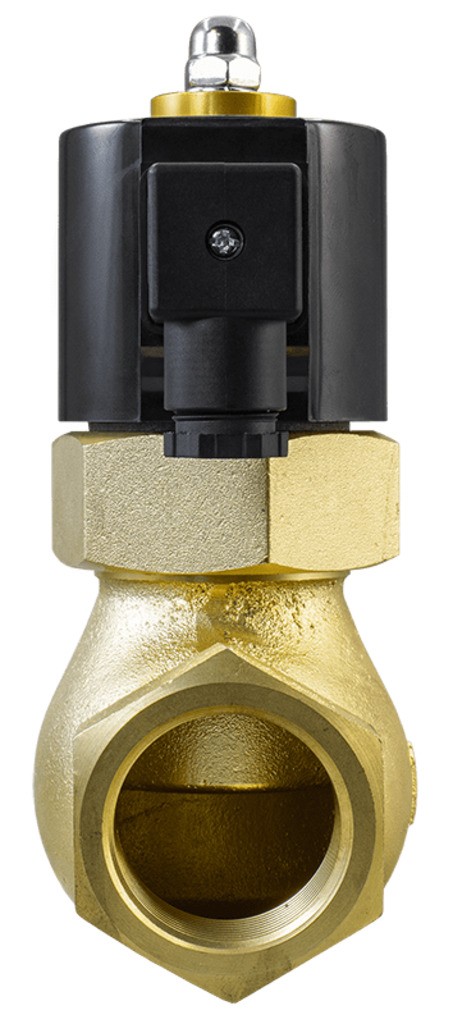

Клапан нормально закрытый AR-2L
Является аналогом:
| Производитель | TORK | Danfoss | Ode | Ceme | Burkert |
| Модель/серия | T-ВH | EV225B | 21PW | Серия 83 | 6407 |
Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-2L предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Долгий срок службы уплотнителя в среде пара
- Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
- Работа при высоком давлении до 1,5 МПа
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Латунь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −5…+180°С | |
| Рабочее давление | 0,1...1,5 МПа | |
| Диаметр условного прохода | 15...50 мм | |
| Присоединение | Резьбовое G½"...G2" | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | |
| Катушка | Мощность | AC | DC | ||||
| ~220 В | ~110 В | ~24 В | =24 В | =12 В | |||
| IP65 | 38 ВА | V | V | ||||
| 28 ВА | V | ||||||
| 38 Вт | V | V | |||||
| Y42H IP54 | 35 ВА | V | |||||
| IP65 | 50 ВА | V | |||||
| 18 Вт | V | ||||||
| 23 Вт | V | ||||||
* Взрывозащищенная катушка
Модификации
| Обозначение | Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-2L-15-1/2-GBP | 15 | 17 | 4,1 | ½" | 0,1 | 1,5 | 1320 |
| AR-2L-20/17-3/4-GBP | 20 | ¾" | 1453 | ||||
| AR-2L-25/20-1-GBP | 25 | 20 | 10,2 | 1" | 1560 | ||
| AR-2L-32/30-1.1/4-GBP | 32 | 30 | 17,1 | 1¼" | 2360 | ||
| AR-2L-40/30-1.1/2-GBP | 40 | 1½" | 2380 | ||||
| AR-2L-50-2-GBP | 50 | 50 | 41 | 2" | 5050 |
Расшифровка обозначения на примере клапана AR-2L-20/17-3/4-XYZ:
AR-2L – модель клапана.
20 – диаметр условного прохода в мм.
17 – Дэф (эффективный диаметр) в мм, если Дэф < Ду.
1/2 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.
Все модификации
| Артикул | Диаметр условного прохода,мм | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| M90793 | 15 | AS03 | ~220 | Со склада | 7480 руб. |
| M90805 | 15 | AS03 | ~110 | Со склада (комплектация 1..72 часа) | 7580 руб. |
| M90817 | 15 | AS03 | ~24 | Со склада (комплектация 1..72 часа) | 7580 руб. |
| M90835 | 15 | AS03 | =24 | Со склада | 7580 руб. |
| M90847 | 15 | AS03 | =12 | Со склада (комплектация 1..72 часа) | 7580 руб. |
| M90799 | 15 | ASEx545 | ~220 | Со склада (комплектация 1..72 часа) | 18341 руб. |
| M90811 | 15 | ASEx545 | ~110 | 120 дней | 18441 руб. |
| M90823 | 15 | ASEx545 | ~24 | 120 дней | 18441 руб. |
| M90841 | 15 | ASEx545 | =24 | Со склада (комплектация 1..72 часа) | 18441 руб. |
| M90853 | 15 | ASEx545 | =12 | Со склада (комплектация 1..72 часа) | 18328 руб. |
| M90829 | 15 | Y42H | ~24 | Со склада (комплектация 1..72 часа) | 6300 руб. |
| M90794 | 20 | AS03 | ~220 | Со склада | 7808 руб. |
| M90806 | 20 | AS03 | ~110 | Со склада (комплектация 1..72 часа) | 7908 руб. |
| M90818 | 20 | AS03 | ~24 | Со склада (комплектация 1..72 часа) | 7908 руб. |
| M90836 | 20 | AS03 | =24 | Со склада (комплектация 1..72 часа) | 7908 руб. |
| M90848 | 20 | AS03 | =12 | Со склада (комплектация 1..72 часа) | 7908 руб. |
| M90800 | 20 | ASEx545 | ~220 | Со склада (комплектация 1..72 часа) | 18669 руб. |
| M90812 | 20 | ASEx545 | ~110 | 120 дней | 18769 руб. |
| M90824 | 20 | ASEx545 | ~24 | 120 дней | 18769 руб. |
| M90842 | 20 | ASEx545 | =24 | Со склада (комплектация 1..72 часа) | 18769 руб. |
| M90854 | 20 | ASEx545 | =12 | Со склада (комплектация 1..72 часа) | 18652 руб. |
| M90830 | 20 | Y42H | ~24 | Со склада (комплектация 1..72 часа) | 6628 руб. |
| M90795 | 25 | AS03 | ~220 | Со склада | 8133 руб. |
| M90807 | 25 | AS03 | ~110 | Со склада (комплектация 1..72 часа) | 8233 руб. |
| M90819 | 25 | AS03 | ~24 | Со склада (комплектация 1..72 часа) | 8233 руб. |
| M90837 | 25 | AS03 | =24 | Со склада | 8233 руб. |
| M90849 | 25 | AS03 | =12 | Со склада (комплектация 1..72 часа) | 8233 руб. |
| M90801 | 25 | ASEx545 | ~220 | Со склада (комплектация 1..72 часа) | 18994 руб. |
| M90813 | 25 | ASEx545 | ~110 | 120 дней | 19094 руб. |
| M90825 | 25 | ASEx545 | ~24 | 120 дней | 19094 руб. |
| M90843 | 25 | ASEx545 | =24 | Со склада (комплектация 1..72 часа) | 19094 руб. |
| M90855 | 25 | ASEx545 | =12 | Со склада (комплектация 1..72 часа) | 18972 руб. |
| M90831 | 25 | Y42H | ~24 | Со склада (комплектация 1..72 часа) | 6953 руб. |
| M90796 | 32 | AS03 | ~220 | Со склада | 12684 руб. |
| M90808 | 32 | AS03 | ~110 | Со склада (комплектация 1..72 часа) | 12784 руб. |
| M90820 | 32 | AS03 | ~24 | Со склада (комплектация 1..72 часа) | 12784 руб. |
| M90838 | 32 | AS03 | =24 | Со склада (комплектация 1..72 часа) | 12784 руб. |
| M90850 | 32 | AS03 | =12 | Со склада (комплектация 1..72 часа) | 12784 руб. |
| M90802 | 32 | ASEx545 | ~220 | Со склада (комплектация 1..72 часа) | 23545 руб. |
| M90814 | 32 | ASEx545 | ~110 | 120 дней | 23645 руб. |
| M90826 | 32 | ASEx545 | ~24 | 120 дней | 23645 руб. |
| M90844 | 32 | ASEx545 | =24 | Со склада (комплектация 1..72 часа) | 23645 руб. |
| M90856 | 32 | ASEx545 | =12 | Со склада (комплектация 1..72 часа) | 23454 руб. |
| M90832 | 32 | Y42H | ~24 | Со склада (комплектация 1..72 часа) | 11504 руб. |
| M90797 | 40 | AS03 | ~220 | Со склада | 12684 руб. |
| M90809 | 40 | AS03 | ~110 | Со склада (комплектация 1..72 часа) | 12784 руб. |
| M90821 | 40 | AS03 | ~24 | Со склада (комплектация 1..72 часа) | 12784 руб. |
| M90839 | 40 | AS03 | =24 | Со склада (комплектация 1..72 часа) | 12784 руб. |
| M90851 | 40 | AS03 | =12 | Со склада (комплектация 1..72 часа) | 12784 руб. |
| M90803 | 40 | ASEx545 | ~220 | Со склада (комплектация 1..72 часа) | 23545 руб. |
| M90815 | 40 | ASEx545 | ~110 | 120 дней | 23645 руб. |
| M90827 | 40 | ASEx545 | ~24 | 120 дней | 23645 руб. |
| M90845 | 40 | ASEx545 | =24 | Со склада (комплектация 1..72 часа) | 23645 руб. |
| M90857 | 40 | ASEx545 | =12 | Со склада (комплектация 1..72 часа) | 23454 руб. |
| M90833 | 40 | Y42H | ~24 | Со склада (комплектация 1..72 часа) | 11504 руб. |
| M90798 | 50 | AS03 | ~220 | Со склада | 26993 руб. |
| M90810 | 50 | AS03 | ~110 | Со склада (комплектация 1..72 часа) | 27093 руб. |
| M90822 | 50 | AS03 | ~24 | Со склада (комплектация 1..72 часа) | 27093 руб. |
| M90840 | 50 | AS03 | =24 | Со склада (комплектация 1..72 часа) | 27093 руб. |
| M90852 | 50 | AS03 | =12 | Со склада (комплектация 1..72 часа) | 27093 руб. |
| M90804 | 50 | ASEx545 | ~220 | Со склада (комплектация 1..72 часа) | 37854 руб. |
| M90816 | 50 | ASEx545 | ~110 | 120 дней | 37954 руб. |
| M90828 | 50 | ASEx545 | ~24 | 120 дней | 37954 руб. |
| M90846 | 50 | ASEx545 | =24 | Со склада (комплектация 1..72 часа) | 37954 руб. |
| M90858 | 50 | ASEx545 | =12 | Со склада (комплектация 1..72 часа) | 37548 руб. |
| M90834 | 50 | Y42H | ~24 | Со склада (комплектация 1..72 часа) | 25813 руб. |
| Габаритные размеры |
 |
| Размер, мм | AR-2L, модификации | |||||
| -15 | -20/17 | -25/20 | -32/30 | -40/30 | -50 | |
| A | 145 | 149 | 162 | 185 | 185 | 223 |
| B | 39 | 46 | 52 | 69 | 74 | 94,5 |
| C | 84 | 83 | 90,5 | 111 | 111 | 163 |
| D | 20 | 18 | 26 | 35 | 37 | 47 |
| G | ½" | ¾" | 1" | 1¼" | 1½" | 2" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 06.03.2025 | 0.48 Мб |  |
