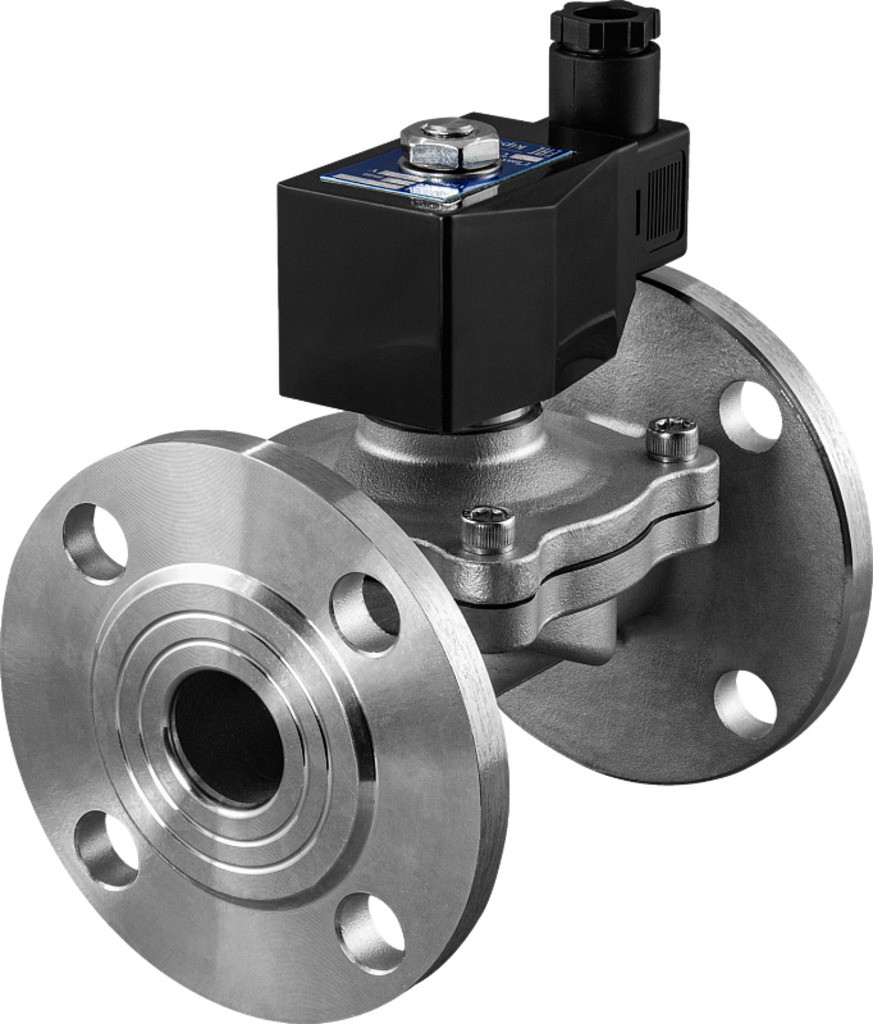

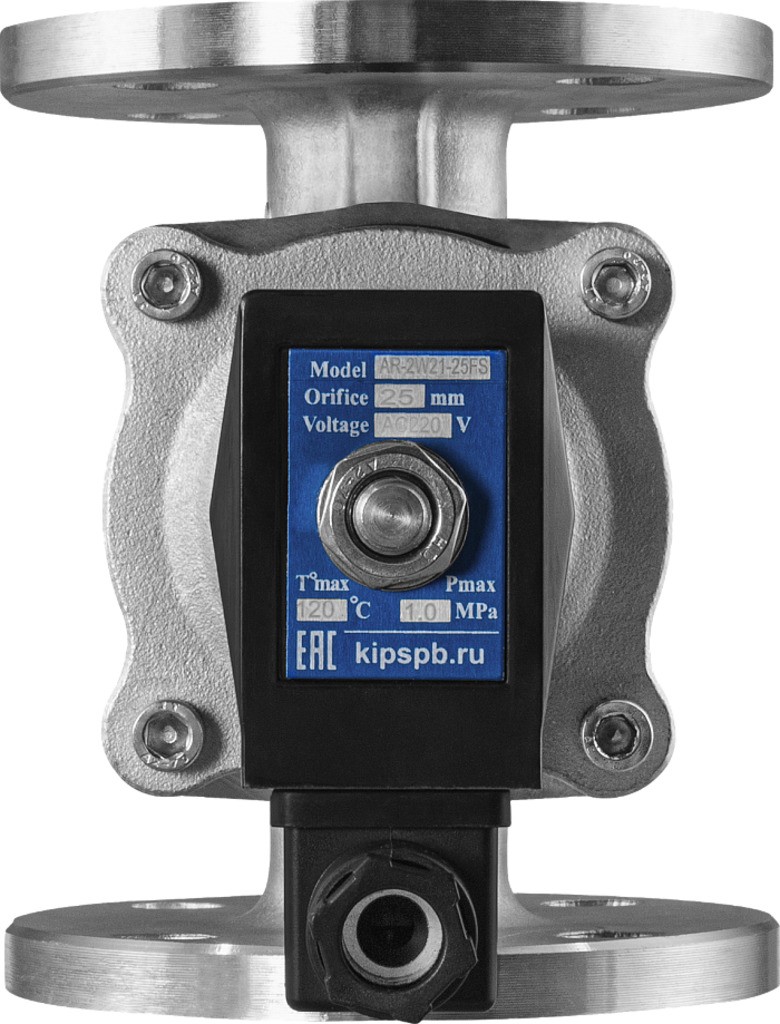

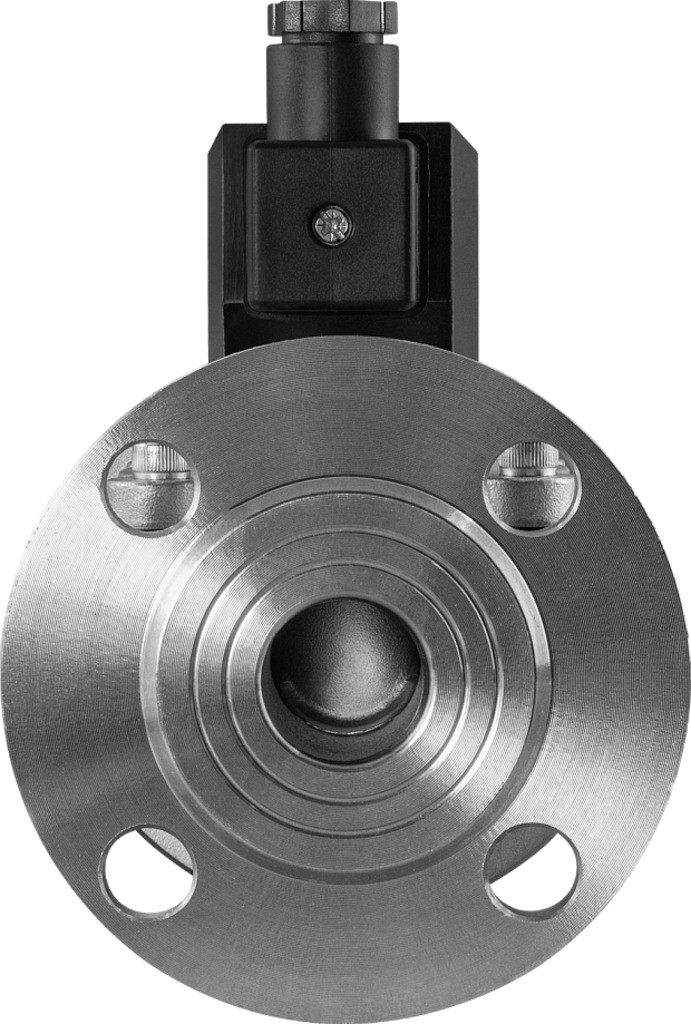

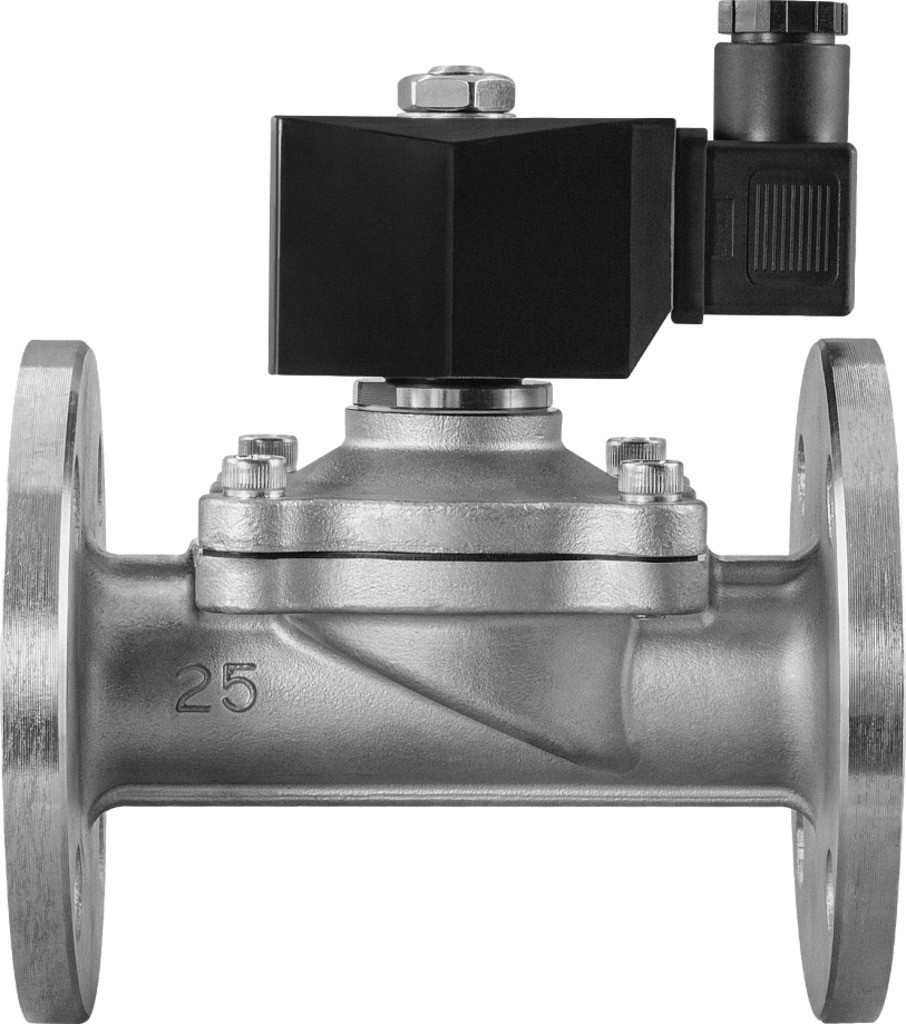

Клапан нормально закрытый AR-2W21F
Новинка Рекомендуем
Клапан соленоидный нормально закрытый фланцевый прямого действия с диафрагмой AR-2W21F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Срабатывание при нулевом давлении
- Высокая частота срабатывания
- В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму, ориентируясь на ду клапана
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, спирт | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | VITON или EPDM | |
| Температура рабочей среды | −10…+120°С | |
| Рабочее давление | 0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред) | |
| Диаметр условного прохода | 25...50 мм | |
| Присоединение | Фланцевое F1"...F2" | |
| Питание | ~220 В, ~110 В, ~24 В =110 В, =24 В, =12 В | |
| Ду | Катушка | Мощность | AC | DC | ||||
| ~220 В | ~110 В | ~24 В | =110 В | =24 В | =12 В | |||
| 25 | S51H IP65 | 40 ВА | V | V | V | |||
| 30 Вт | V | V | V | |||||
| ASEx282* IP65 | 24 ВА | V | V | V | ||||
| 17 Вт | V | V | ||||||
| ASEx1320* IP65 | 28 ВА | V | ||||||
| 20 Вт | V | V | ||||||
| 32...50 | SD11H IP65 | 44 ВА | V | |||||
| 33 Вт | V | |||||||
| SD01H IP65 | 35 ВА | V | V | V | ||||
| 30 Вт | V | V | ||||||
| ASEx545* IP65 | 50 ВА | V | V | V | ||||
| 18 Вт | V | |||||||
| 23 Вт | V | |||||||
* Использование взрывозащищенных катушек ASEx282, ASEx1320 и ASEx545 может привести к уменьшению верхнего предела рабочего давления клапана.
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Катушка | Вес, г |
| AR-2W21-25F-1-FSZ | 25 | 10 | F1" | 0 | 0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред) | S51H, ASEx282, ASEx1320 | 3000 |
| AR-2W21-32F-1.1/4-FSZ | 32 | 20 | F1¼" | SD01H, ASEx545 | 4850 | ||
| AR-2W21-40F-1.1/2-FSZ | 40 | 25 | F1½" | 5650 | |||
| AR-2W21-50F-2-FSZ | 50 | 41 | F2" | 7850 |
Расшифровка обозначения на примере клапана AR-2W21-25F-1-FSZ:
AR-2W21 – модель клапана.
25F – диаметр условного отверстия в мм.
1 – размер резьбы в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON, E – EPDM.
Все модификации
| Артикул | Диаметр условного прохода, мм | Материал уплотнения | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| M89313 | 25 | Viton | S51H | ~220 | Со склада | 20921 руб. |
| M89337 | 25 | Viton | S51H | ~110 | Со склада (комплектация 1..72 часа) | 21021 руб. |
| M89353 | 25 | Viton | S51H | ~24 | Со склада (комплектация 1..72 часа) | 21021 руб. |
| M89369 | 25 | Viton | S51H | =110 | 120 дней | 21021 руб. |
| M89371 | 25 | Viton | S51H | =24 | Со склада (комплектация 1..72 часа) | 21021 руб. |
| M89395 | 25 | Viton | S51H | =12 | Со склада (комплектация 1..72 часа) | 21021 руб. |
| M89315 | 25 | Viton | ASEx282 | ~220 | Со склада (комплектация 1..72 часа) | 26264 руб. |
| M89339 | 25 | Viton | ASEx282 | ~110 | 26364 руб. | |
| M89355 | 25 | Viton | ASEx282 | ~24 | 120 дней | 26364 руб. |
| M89373 | 25 | Viton | ASEx282 | =24 | Со склада (комплектация 1..72 часа) | 26364 руб. |
| M89397 | 25 | Viton | ASEx282 | =12 | 26364 руб. | |
| M89317 | 25 | Viton | ASEx1320 | ~220 | Со склада (комплектация 1..72 часа) | 33147 руб. |
| M89375 | 25 | Viton | ASEx1320 | =24 | 120 дней | 33247 руб. |
| M89399 | 25 | Viton | ASEx1320 | =12 | 33247 руб. | |
| M89314 | 25 | EPDM | S51H | ~220 | Со склада (комплектация 1..72 часа) | 21021 руб. |
| M89338 | 25 | EPDM | S51H | ~110 | Со склада (комплектация 1..72 часа) | 21121 руб. |
| M89354 | 25 | EPDM | S51H | ~24 | Со склада (комплектация 1..72 часа) | 21121 руб. |
| M89370 | 25 | EPDM | S51H | =110 | 120 дней | 21121 руб. |
| M89372 | 25 | EPDM | S51H | =24 | Со склада (комплектация 1..72 часа) | 21121 руб. |
| M89396 | 25 | EPDM | S51H | =12 | Со склада (комплектация 1..72 часа) | 21121 руб. |
| M89316 | 25 | EPDM | ASEx282 | ~220 | Со склада (комплектация 1..72 часа) | 26364 руб. |
| M89340 | 25 | EPDM | ASEx282 | ~110 | Со склада (комплектация 1..72 часа) | 26464 руб. |
| M89356 | 25 | EPDM | ASEx282 | ~24 | 120 дней | 26464 руб. |
| M89374 | 25 | EPDM | ASEx282 | =24 | Со склада (комплектация 1..72 часа) | 26464 руб. |
| M89398 | 25 | EPDM | ASEx282 | =12 | Со склада (комплектация 1..72 часа) | 26464 руб. |
| M89318 | 25 | EPDM | ASEx1320 | ~220 | Со склада (комплектация 1..72 часа) | 33247 руб. |
| M89376 | 25 | EPDM | ASEx1320 | =24 | 120 дней | 33347 руб. |
| M89400 | 25 | EPDM | ASEx1320 | =12 | Со склада (комплектация 1..72 часа) | 33347 руб. |
| M89319 | 32 | Viton | SD01H | ~220 | Со склада | 37658 руб. |
| M89341 | 32 | Viton | SD01H | ~110 | Со склада (комплектация 1..72 часа) | 37758 руб. |
| M89357 | 32 | Viton | SD01H | ~24 | Со склада (комплектация 1..72 часа) | 37758 руб. |
| M89377 | 32 | Viton | SD01H | =24 | Со склада (комплектация 1..72 часа) | 37758 руб. |
| M89401 | 32 | Viton | SD01H | =12 | Со склада (комплектация 1..72 часа) | 37758 руб. |
| M89325 | 32 | Viton | SD11H | ~220 | Со склада (комплектация 1..72 часа) | 36468 руб. |
| M89383 | 32 | Viton | SD11H | =24 | Со склада (комплектация 1..72 часа) | 36568 руб. |
| M89331 | 32 | Viton | ASEx545 | ~220 | Со склада (комплектация 1..72 часа) | 44853 руб. |
| M89347 | 32 | Viton | ASEx545 | ~110 | 120 дней | 44953 руб. |
| M89363 | 32 | Viton | ASEx545 | ~24 | 120 дней | 44953 руб. |
| M89389 | 32 | Viton | ASEx545 | =24 | Со склада (комплектация 1..72 часа) | 44953 руб. |
| M89407 | 32 | Viton | ASEx545 | =12 | 44953 руб. | |
| M89322 | 32 | EPDM | SD01H | ~220 | Со склада (комплектация 1..72 часа) | 37758 руб. |
| M89344 | 32 | EPDM | SD01H | ~110 | Со склада (комплектация 1..72 часа) | 37858 руб. |
| M89360 | 32 | EPDM | SD01H | ~24 | Со склада (комплектация 1..72 часа) | 37858 руб. |
| M89380 | 32 | EPDM | SD01H | =24 | Со склада (комплектация 1..72 часа) | 37858 руб. |
| M89404 | 32 | EPDM | SD01H | =12 | Со склада (комплектация 1..72 часа) | 37858 руб. |
| M89328 | 32 | EPDM | SD11H | ~220 | Со склада (комплектация 1..72 часа) | 36568 руб. |
| M89386 | 32 | EPDM | SD11H | =24 | Со склада (комплектация 1..72 часа) | 36668 руб. |
| M89334 | 32 | EPDM | ASEx545 | ~220 | Со склада (комплектация 1..72 часа) | 44953 руб. |
| M89350 | 32 | EPDM | ASEx545 | ~110 | 120 дней | 45053 руб. |
| M89366 | 32 | EPDM | ASEx545 | ~24 | 120 дней | 45053 руб. |
| M89392 | 32 | EPDM | ASEx545 | =24 | Со склада (комплектация 1..72 часа) | 45053 руб. |
| M89410 | 32 | EPDM | ASEx545 | =12 | 45053 руб. | |
| M89320 | 40 | Viton | SD01H | ~220 | Со склада | 41842 руб. |
| M89342 | 40 | Viton | SD01H | ~110 | Со склада (комплектация 1..72 часа) | 41942 руб. |
| M89358 | 40 | Viton | SD01H | ~24 | Со склада (комплектация 1..72 часа) | 41942 руб. |
| M89378 | 40 | Viton | SD01H | =24 | Со склада (комплектация 1..72 часа) | 41942 руб. |
| M89402 | 40 | Viton | SD01H | =12 | Со склада (комплектация 1..72 часа) | 41942 руб. |
| M89326 | 40 | Viton | SD11H | ~220 | Со склада (комплектация 1..72 часа) | 40652 руб. |
| M89384 | 40 | Viton | SD11H | =24 | Со склада (комплектация 1..72 часа) | 40752 руб. |
| M89332 | 40 | Viton | ASEx545 | ~220 | Со склада (комплектация 1..72 часа) | 49037 руб. |
| M89348 | 40 | Viton | ASEx545 | ~110 | 120 дней | 49137 руб. |
| M89364 | 40 | Viton | ASEx545 | ~24 | 120 дней | 49137 руб. |
| M89390 | 40 | Viton | ASEx545 | =24 | Со склада (комплектация 1..72 часа) | 49137 руб. |
| M89408 | 40 | Viton | ASEx545 | =12 | 49137 руб. | |
| M89323 | 40 | EPDM | SD01H | ~220 | Со склада (комплектация 1..72 часа) | 41942 руб. |
| M89345 | 40 | EPDM | SD01H | ~110 | Со склада (комплектация 1..72 часа) | 42042 руб. |
| M89361 | 40 | EPDM | SD01H | ~24 | Со склада (комплектация 1..72 часа) | 42042 руб. |
| M89381 | 40 | EPDM | SD01H | =24 | Со склада (комплектация 1..72 часа) | 42042 руб. |
| M89405 | 40 | EPDM | SD01H | =12 | Со склада (комплектация 1..72 часа) | 42042 руб. |
| M89329 | 40 | EPDM | SD11H | ~220 | Со склада (комплектация 1..72 часа) | 40752 руб. |
| M89387 | 40 | EPDM | SD11H | =24 | Со склада (комплектация 1..72 часа) | 40852 руб. |
| M89335 | 40 | EPDM | ASEx545 | ~220 | Со склада (комплектация 1..72 часа) | 49137 руб. |
| M89351 | 40 | EPDM | ASEx545 | ~110 | 120 дней | 49237 руб. |
| M89367 | 40 | EPDM | ASEx545 | ~24 | 120 дней | 49237 руб. |
| M89393 | 40 | EPDM | ASEx545 | =24 | Со склада (комплектация 1..72 часа) | 49237 руб. |
| M89411 | 40 | EPDM | ASEx545 | =12 | 49237 руб. | |
| M89321 | 50 | Viton | SD01H | ~220 | Со склада | 49830 руб. |
| M89343 | 50 | Viton | SD01H | ~110 | Со склада (комплектация 1..72 часа) | 49930 руб. |
| M89359 | 50 | Viton | SD01H | ~24 | Со склада (комплектация 1..72 часа) | 49930 руб. |
| M89379 | 50 | Viton | SD01H | =24 | Со склада (комплектация 1..72 часа) | 49930 руб. |
| M89403 | 50 | Viton | SD01H | =12 | Со склада (комплектация 1..72 часа) | 49930 руб. |
| M89327 | 50 | Viton | SD11H | ~220 | Со склада (комплектация 1..72 часа) | 48640 руб. |
| M89385 | 50 | Viton | SD11H | =24 | Со склада (комплектация 1..72 часа) | 48740 руб. |
| M89333 | 50 | Viton | ASEx545 | ~220 | Со склада (комплектация 1..72 часа) | 57025 руб. |
| M89349 | 50 | Viton | ASEx545 | ~110 | 120 дней | 57125 руб. |
| M89365 | 50 | Viton | ASEx545 | ~24 | 120 дней | 57125 руб. |
| M89391 | 50 | Viton | ASEx545 | =24 | Со склада (комплектация 1..72 часа) | 57125 руб. |
| M89409 | 50 | Viton | ASEx545 | =12 | Со склада (комплектация 1..72 часа) | 57125 руб. |
| M89324 | 50 | EPDM | SD01H | ~220 | Со склада (комплектация 1..72 часа) | 49930 руб. |
| M89346 | 50 | EPDM | SD01H | ~110 | Со склада (комплектация 1..72 часа) | 50030 руб. |
| M89362 | 50 | EPDM | SD01H | ~24 | Со склада (комплектация 1..72 часа) | 50030 руб. |
| M89382 | 50 | EPDM | SD01H | =24 | Со склада (комплектация 1..72 часа) | 50030 руб. |
| M89406 | 50 | EPDM | SD01H | =12 | Со склада (комплектация 1..72 часа) | 50030 руб. |
| M89330 | 50 | EPDM | SD11H | ~220 | Со склада (комплектация 1..72 часа) | 48740 руб. |
| M89388 | 50 | EPDM | SD11H | =24 | Со склада (комплектация 1..72 часа) | 48840 руб. |
| M89336 | 50 | EPDM | ASEx545 | ~220 | Со склада (комплектация 1..72 часа) | 57125 руб. |
| M89352 | 50 | EPDM | ASEx545 | ~110 | 120 дней | 57225 руб. |
| M89368 | 50 | EPDM | ASEx545 | ~24 | 120 дней | 57225 руб. |
| M89394 | 50 | EPDM | ASEx545 | =24 | Со склада (комплектация 1..72 часа) | 57225 руб. |
| M89412 | 50 | EPDM | ASEx545 | =12 | Со склада (комплектация 1..72 часа) | 57225 руб. |

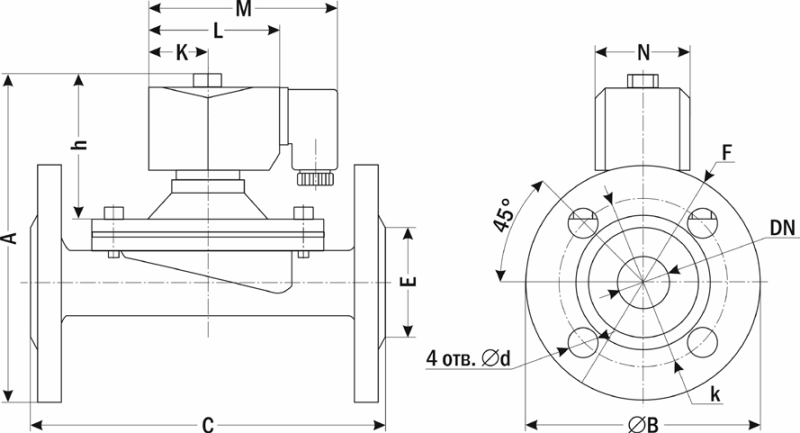

| Габаритные размеры |
 |
| Размер, мм | AR-2W21-25F | AR-2W21-32F | AR-2W21-40F | AR-2W21-50F |
| DN | 25 | 32 | 40 | 50 |
| A | 145 | 184 | 205 | 220 |
| ∅B | 105 | 132 | 143 | 160 |
| C | 136 | 144 | 155 | 185 |
| ∅d | 14 | 18 | 18 | 18 |
| E | 62 | 70 | 82 | 98 |
| F | F1" | F1¼" | F1½" | F2" |
| h | 65 | 90 | 90 | 95 |
| k | 84 | 102 | 110 | 125 |
| K | 28 | 33 | 33 | 33 |
| L | 62 | 74 | 74 | 74 |
| M | 90 | 102 | 102 | 120 |
| N | 46 | 56 | 56 | 56 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 25.04.2023 | 0.51 Мб |  |
