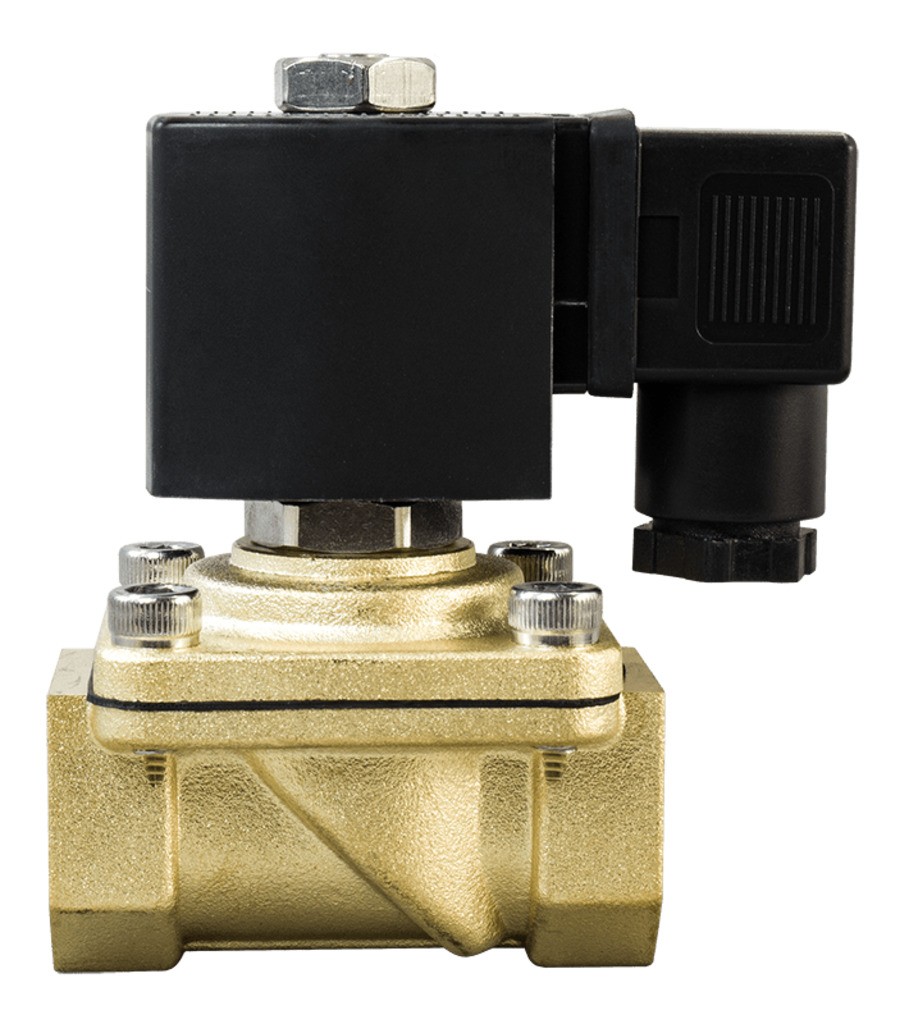

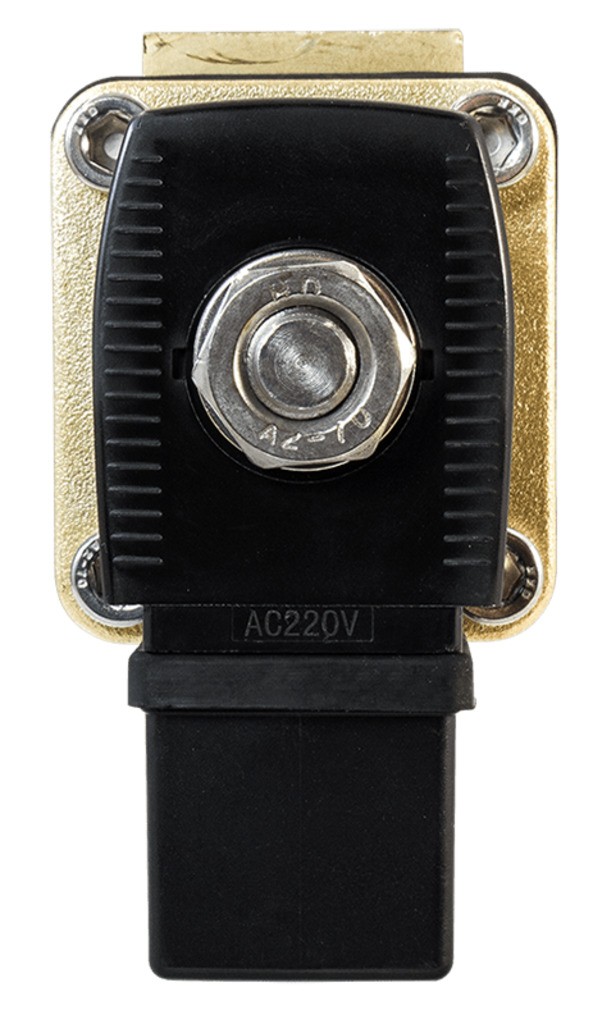

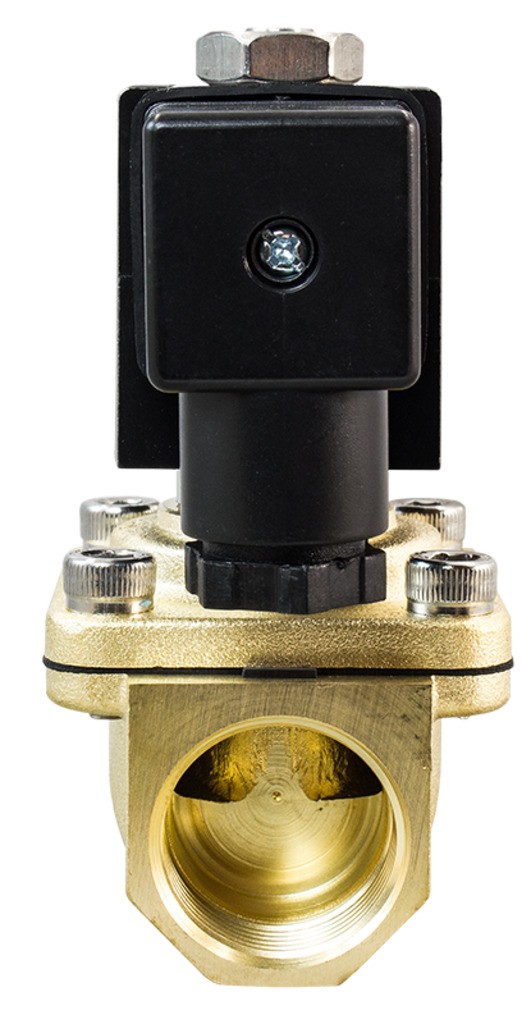

Клапан нормально закрытый AR-2W41 GBV
Является аналогом:
| Производитель | ASCO | Burkert | TORK | Ode | Danfoss | Ceme |
| Модель/серия | SCG2/SCE2 | 6213 | T-GP/T-SYDZ | 21HT/21HF/21IH | EV250B | Серия 84 |
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W41 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Срабатывание при нулевом давлении
- Высокая частота срабатывания
- В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму, ориентируясь на ду клапана
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, масла, инертные газы, спирт | |
| Материал | Корпуса | Латунь |
| Уплотнения | VITON | |
| Температура рабочей среды | −10…+120°С | |
| Рабочее давление | 0...1,1 МПа (для воздуха и инертных газов), 0...0,8 МПа (для остальных сред) | |
| Диаметр условного прохода | 12…25 мм | |
| Присоединение | Резьбовое G⅜"…G1" | |
| Питание | ~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В, =6 В | |
| Катушка | Мощность | AC | DC | ||||||
| ~380 В | ~220 В | ~110 В | ~36 В | ~24 В | =24 В | =12 В | =6 В | ||
| S91H IP54 | 10 ВА | V | V | ||||||
| 20 ВА | V | V | V | ||||||
| 14 Вт | V | V | V | ||||||
| ASE11H* IP65 | 4,5 ВА | V | |||||||
| 8 Вт | V | V | |||||||
| ASEx543** IP65 | 23 ВА | V | V | V | |||||
| 13 Вт | V | V | |||||||
*Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
**Взрывозащищенная катушка.
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-2W41-12-3/8-GBV | 12 | 3,8 | ⅜" | 0,0 | 0,8 | 640 |
| AR-2W41-15-1/2-GBV | 15 | ½" | 610 | |||
| AR-2W41-20-3/4-GBV | 20 | 8 | ¾" | 670 | ||
| AR-2W41-25-1-GBV | 25 | 10 | 1" | 880 |
Расшифровка обозначения на примере клапана AR-2W41-12-3/8-GBV:
AR-2W41 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.
Все модификации
| Артикул | Диаметр условного прохода | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| O38185 | 12 | S91H | ~380 | Со склада (комплектация 1..72 часа) | 3809 руб. |
| O38189 | 12 | S91H | ~220 | Со склада | 3709 руб. |
| O38201 | 12 | S91H | ~110 | Со склада (комплектация 1..72 часа) | 3809 руб. |
| O38209 | 12 | S91H | ~36 | Со склада (комплектация 1..72 часа) | 3809 руб. |
| O38213 | 12 | S91H | ~24 | Со склада (комплектация 1..72 часа) | 3809 руб. |
| O38221 | 12 | S91H | =24 | Со склада (комплектация 1..72 часа) | 3809 руб. |
| O38233 | 12 | S91H | =12 | Со склада (комплектация 1..72 часа) | 3809 руб. |
| O38245 | 12 | S91H | =6 | Со склада (комплектация 1..72 часа) | 3809 руб. |
| O38193 | 12 | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 5368 руб. |
| O38225 | 12 | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 5468 руб. |
| O38237 | 12 | ASE11H | =12 | 120 дней | 5468 руб. |
| O38197 | 12 | ASEx543 | ~220 | Со склада (комплектация 1..72 часа) | 10125 руб. |
| O38205 | 12 | ASEx543 | ~110 | Со склада (комплектация 1..72 часа) | 10225 руб. |
| O38217 | 12 | ASEx543 | ~24 | 120 дней | 10225 руб. |
| O38229 | 12 | ASEx543 | =24 | Со склада (комплектация 1..72 часа) | 10225 руб. |
| O38241 | 12 | ASEx543 | =12 | 10225 руб. | |
| O38186 | 15 | S91H | ~380 | 3809 руб. | |
| O38190 | 15 | S91H | ~220 | Со склада | 3709 руб. |
| O38202 | 15 | S91H | ~110 | Со склада (комплектация 1..72 часа) | 3809 руб. |
| O38210 | 15 | S91H | ~36 | 3809 руб. | |
| O38214 | 15 | S91H | ~24 | Со склада | 3809 руб. |
| O38222 | 15 | S91H | =24 | Со склада | 3809 руб. |
| O38234 | 15 | S91H | =12 | Со склада | 3809 руб. |
| O38246 | 15 | S91H | =6 | 3809 руб. | |
| O38194 | 15 | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 5368 руб. |
| O38226 | 15 | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 5468 руб. |
| O38238 | 15 | ASE11H | =12 | 5468 руб. | |
| O38198 | 15 | ASEx543 | ~220 | Со склада (комплектация 1..72 часа) | 10125 руб. |
| O38206 | 15 | ASEx543 | ~110 | Со склада (комплектация 1..72 часа) | 10225 руб. |
| O38218 | 15 | ASEx543 | ~24 | 120 дней | 10225 руб. |
| O38230 | 15 | ASEx543 | =24 | Со склада (комплектация 1..72 часа) | 10225 руб. |
| O38242 | 15 | ASEx543 | =12 | 10225 руб. | |
| O38187 | 20 | S91H | ~380 | 4261 руб. | |
| O38191 | 20 | S91H | ~220 | Со склада | 4161 руб. |
| O38203 | 20 | S91H | ~110 | Со склада (комплектация 1..72 часа) | 4261 руб. |
| O38211 | 20 | S91H | ~36 | 4261 руб. | |
| O38215 | 20 | S91H | ~24 | Со склада | 4261 руб. |
| O38223 | 20 | S91H | =24 | Со склада | 4261 руб. |
| O38235 | 20 | S91H | =12 | Со склада | 4261 руб. |
| O38247 | 20 | S91H | =6 | 4261 руб. | |
| O38195 | 20 | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 5820 руб. |
| O38227 | 20 | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 5920 руб. |
| O38239 | 20 | ASE11H | =12 | 5920 руб. | |
| O38199 | 20 | ASEx543 | ~220 | Со склада (комплектация 1..72 часа) | 10577 руб. |
| O38207 | 20 | ASEx543 | ~110 | Со склада (комплектация 1..72 часа) | 10677 руб. |
| O38219 | 20 | ASEx543 | ~24 | 120 дней | 10677 руб. |
| O38231 | 20 | ASEx543 | =24 | Со склада (комплектация 1..72 часа) | 10677 руб. |
| O38243 | 20 | ASEx543 | =12 | 10677 руб. | |
| O38188 | 25 | S91H | ~380 | 5782 руб. | |
| O38192 | 25 | S91H | ~220 | Со склада | 5682 руб. |
| O38204 | 25 | S91H | ~110 | Со склада (комплектация 1..72 часа) | 5782 руб. |
| O38212 | 25 | S91H | ~36 | 5782 руб. | |
| O38216 | 25 | S91H | ~24 | Со склада | 5782 руб. |
| O38224 | 25 | S91H | =24 | Со склада | 5782 руб. |
| O38236 | 25 | S91H | =12 | Со склада | 5782 руб. |
| O38248 | 25 | S91H | =6 | 5782 руб. | |
| O38196 | 25 | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 7341 руб. |
| O38228 | 25 | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 7441 руб. |
| O38240 | 25 | ASE11H | =12 | 7441 руб. | |
| O38200 | 25 | ASEx543 | ~220 | Со склада (комплектация 1..72 часа) | 12098 руб. |
| O38208 | 25 | ASEx543 | ~110 | Со склада (комплектация 1..72 часа) | 12198 руб. |
| O38220 | 25 | ASEx543 | ~24 | 120 дней | 12198 руб. |
| O38232 | 25 | ASEx543 | =24 | Со склада (комплектация 1..72 часа) | 12198 руб. |
| O38244 | 25 | ASEx543 | =12 | 12198 руб. |

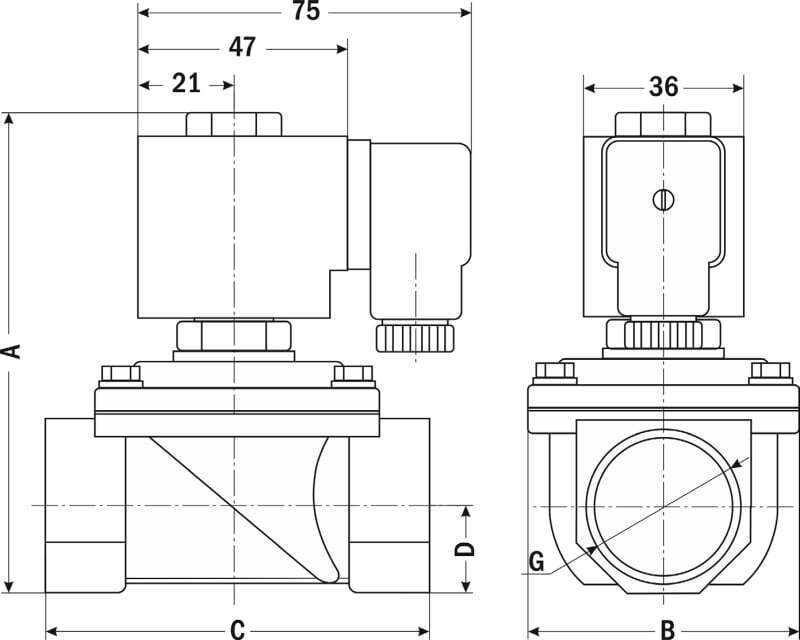

| Габаритные размеры |
 |
| Размер, мм | AR-2W41-12 | AR-2W41-15 | AR-2W41-20 | AR-2W41-25 |
| A | 95 | 95 | 101 | 108 |
| B | 51 | 51 | 51 | 61 |
| C | 66 | 66 | 66 | 87 |
| D | 14 | 14 | 17 | 20 |
| G | ⅜" | ½" | ¾" | 1" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 10.11.2023 | 0.59 Мб |  |
