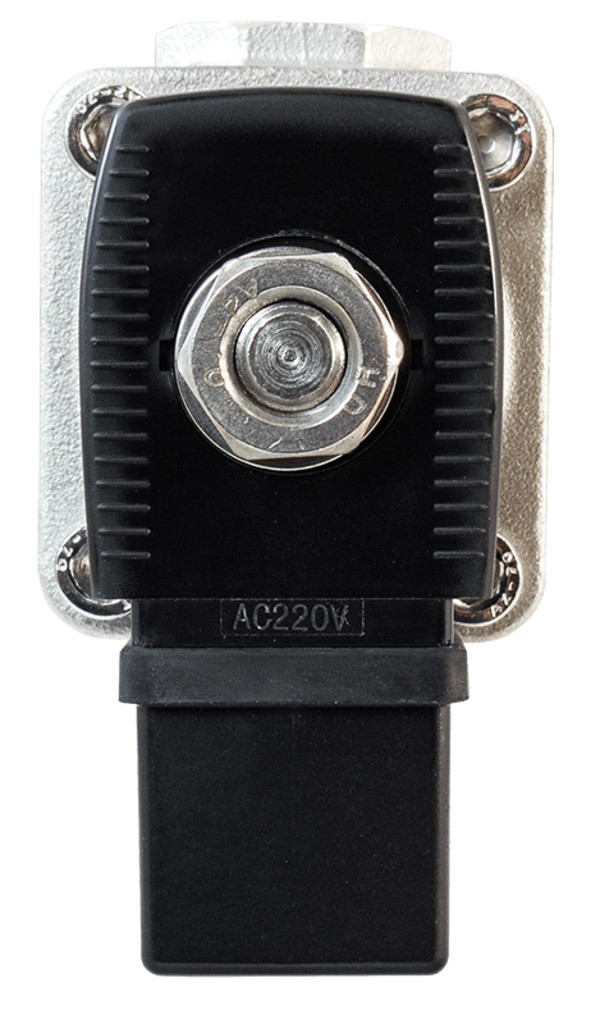

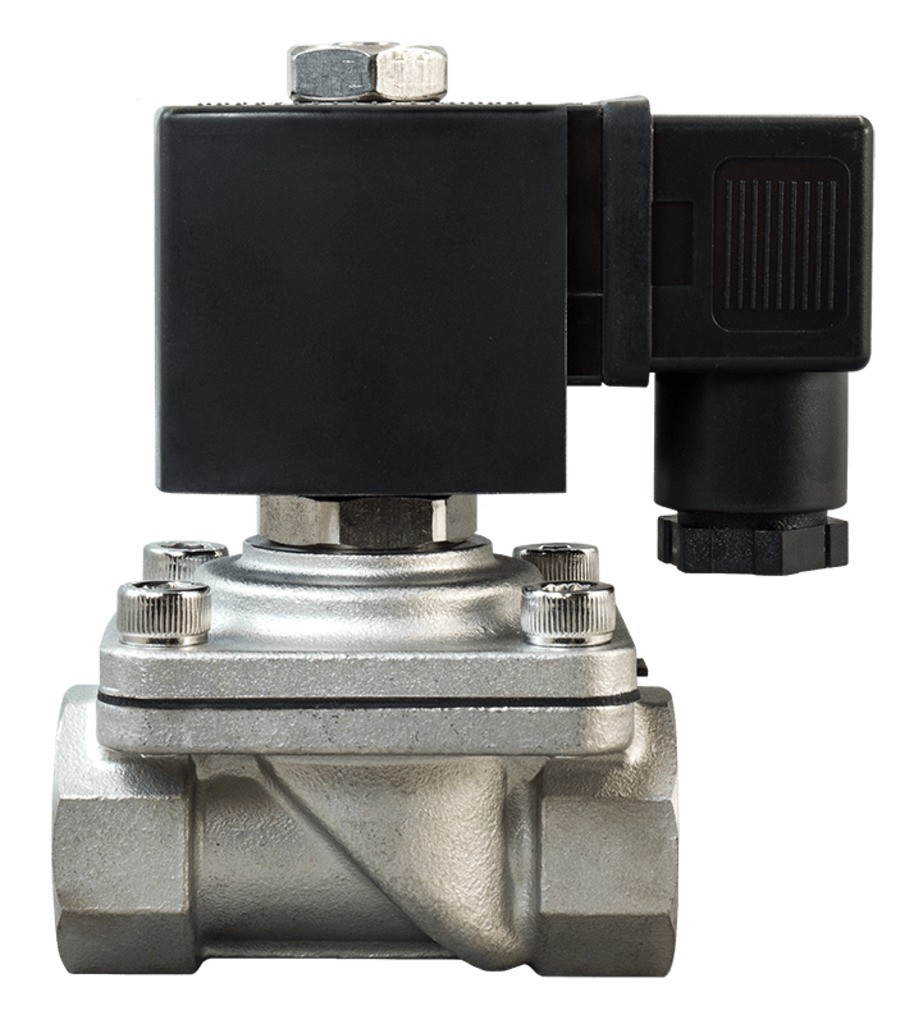

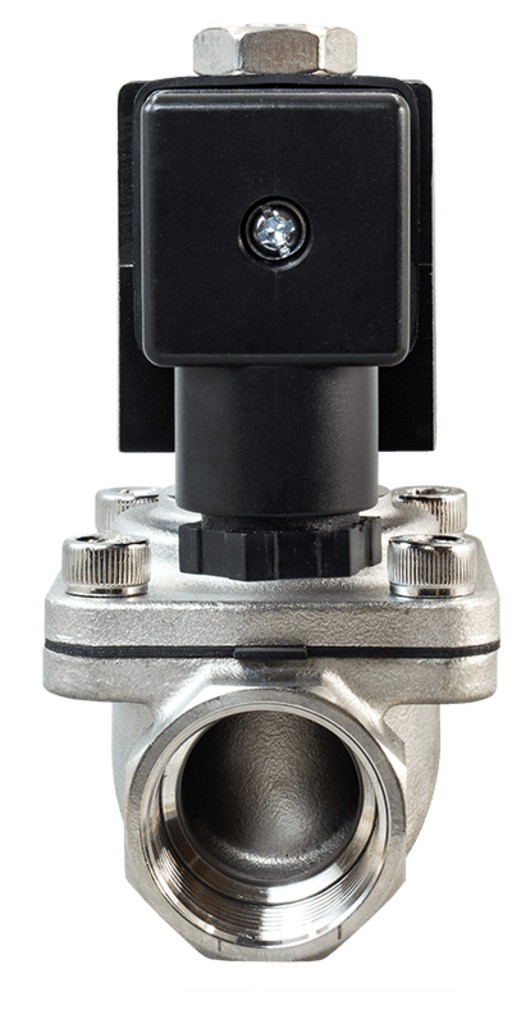

Клапан нормально закрытый AR-2W41 GSV
Является аналогом:
| Производитель | Burkert | TORK | Ode |
| Модель/серия | 6213 | T-GP/T-SYDZ | 21HT/21HF/21IH |
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W41 GSV предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Срабатывание при нулевом давлении
- Высокая частота срабатывания
- В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму, ориентируясь на ду клапана
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, масла, инертные газы, спирт | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | VITON | |
| Температура рабочей среды | −10…+120°С | |
| Рабочее давление | 0...1,1 МПа (для воздуха и инертных газов), 0...0,8 МПа (для остальных сред) | |
| Диаметр условного прохода | 15…50 мм | |
| Присоединение | Резьбовое G½"...G2" | |
| Питание | ~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В, =6 В | |
| Ду, мм | Катушка | Мощность | AC | DC | |||||||
| ~380 В | ~220 В | ~110 В | ~36 В | ~24 В | =110 В | =24 В | =12 В | =6 В | |||
| 15...25 | S91H IP54 | 10 ВА | V | V | |||||||
| 20 ВА | V | V | V | ||||||||
| 14 Вт | V | V | V | ||||||||
| ASE11H* IP65 | 4,5 ВА | V | |||||||||
| 8 Вт | V | V | |||||||||
| ASEx543** IP65 | 23 ВА | V | V | ||||||||
| 13 Вт | V | V | |||||||||
| 40...50 | AS71H IP54 | 17 ВА | V | V | V | ||||||
| 23 Вт | V | V | V | ||||||||
*Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
**Взрывозащищенная катушка.
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-2W41-15-1/2-GSV | 15 | 3,8 | ½" | 0,0 | 1,1 | 600 |
| AR-2W41-20-3/4-GSV | 20 | 8 | ¾" | 610 | ||
| AR-2W41-25-1-GSV | 25 | 10 | 1" | 830 | ||
| AR-2W41-40-1.1/2-GSV | 40 | 25 | 1½" | 2020 | ||
| AR-2W41-50-2-GSV | 50 | 41 | 2" | 3100 |
Расшифровка обозначения на примере клапана AR-2W41-15-1/2-XYZ:
AR-2W41 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.
Все модификации
| Артикул | Диаметр условного прохода,мм | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| O38249 | 15 | S91H | ~380 | 4176 руб. | |
| O38252 | 15 | S91H | ~220 | Со склада | 4076 руб. |
| O38263 | 15 | S91H | ~110 | Со склада (комплектация 1..72 часа) | 4176 руб. |
| O38271 | 15 | S91H | ~36 | 4176 руб. | |
| O38274 | 15 | S91H | ~24 | Со склада (комплектация 1..72 часа) | 4176 руб. |
| O38284 | 15 | S91H | =24 | Со склада | 4176 руб. |
| O38295 | 15 | S91H | =12 | Со склада (комплектация 1..72 часа) | 4176 руб. |
| O38306 | 15 | S91H | =6 | 4176 руб. | |
| O38255 | 15 | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 5735 руб. |
| O38287 | 15 | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 5835 руб. |
| O38298 | 15 | ASE11H | =12 | 120 дней | 5835 руб. |
| O38258 | 15 | ASEx543 | ~220 | Со склада (комплектация 1..72 часа) | 10492 руб. |
| O38266 | 15 | ASEx543 | ~110 | Со склада (комплектация 1..72 часа) | 10592 руб. |
| O38277 | 15 | ASEx543 | ~24 | 120 дней | 10592 руб. |
| O38290 | 15 | ASEx543 | =24 | Со склада (комплектация 1..72 часа) | 10592 руб. |
| O38301 | 15 | ASEx543 | =12 | 10592 руб. | |
| O38250 | 20 | S91H | ~380 | 4390 руб. | |
| O38253 | 20 | S91H | ~220 | Со склада | 4290 руб. |
| O38264 | 20 | S91H | ~110 | Со склада (комплектация 1..72 часа) | 4390 руб. |
| O38272 | 20 | S91H | ~36 | 4390 руб. | |
| O38275 | 20 | S91H | ~24 | Со склада (комплектация 1..72 часа) | 4390 руб. |
| O38285 | 20 | S91H | =24 | Со склада | 4390 руб. |
| O38296 | 20 | S91H | =12 | Со склада (комплектация 1..72 часа) | 4390 руб. |
| O38307 | 20 | S91H | =6 | 4390 руб. | |
| O38256 | 20 | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 5949 руб. |
| O38288 | 20 | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 6049 руб. |
| O38299 | 20 | ASE11H | =12 | 120 дней | 6049 руб. |
| O38259 | 20 | ASEx543 | ~220 | Со склада (комплектация 1..72 часа) | 10706 руб. |
| O38267 | 20 | ASEx543 | ~110 | Со склада (комплектация 1..72 часа) | 10806 руб. |
| O38278 | 20 | ASEx543 | ~24 | 120 дней | 10806 руб. |
| O38291 | 20 | ASEx543 | =24 | Со склада (комплектация 1..72 часа) | 10806 руб. |
| O38302 | 20 | ASEx543 | =12 | 10806 руб. | |
| O38251 | 25 | S91H | ~380 | 6535 руб. | |
| O38254 | 25 | S91H | ~220 | Со склада | 6435 руб. |
| O38265 | 25 | S91H | ~110 | Со склада (комплектация 1..72 часа) | 6535 руб. |
| O38273 | 25 | S91H | ~36 | Со склада (комплектация 1..72 часа) | 6535 руб. |
| O38276 | 25 | S91H | ~24 | Со склада (комплектация 1..72 часа) | 6535 руб. |
| O38286 | 25 | S91H | =24 | Со склада | 6535 руб. |
| O38297 | 25 | S91H | =12 | Со склада (комплектация 1..72 часа) | 6535 руб. |
| O38308 | 25 | S91H | =6 | Со склада (комплектация 1..72 часа) | 6535 руб. |
| O38257 | 25 | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 8094 руб. |
| O38289 | 25 | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 8194 руб. |
| O38300 | 25 | ASE11H | =12 | 120 дней | 8194 руб. |
| O38260 | 25 | ASEx543 | ~220 | Со склада (комплектация 1..72 часа) | 12851 руб. |
| O38268 | 25 | ASEx543 | ~110 | Со склада (комплектация 1..72 часа) | 12951 руб. |
| O38279 | 25 | ASEx543 | ~24 | 120 дней | 12951 руб. |
| O38292 | 25 | ASEx543 | =24 | Со склада (комплектация 1..72 часа) | 12951 руб. |
| O38303 | 25 | ASEx543 | =12 | 12951 руб. | |
| O38261 | 40 | AS71H | ~220 | Со склада | 12441 руб. |
| O38269 | 40 | AS71H | ~110 | Со склада (комплектация 1..72 часа) | 12541 руб. |
| O38280 | 40 | AS71H | ~24 | 12541 руб. | |
| O38282 | 40 | AS71H | =110 | 12541 руб. | |
| O38293 | 40 | AS71H | =24 | Со склада | 12541 руб. |
| O38304 | 40 | AS71H | =12 | 12541 руб. | |
| O38262 | 50 | AS71H | ~220 | Со склада | 19305 руб. |
| O38270 | 50 | AS71H | ~110 | Со склада (комплектация 1..72 часа) | 19405 руб. |
| O38281 | 50 | AS71H | ~24 | Со склада (комплектация 1..72 часа) | 19405 руб. |
| O38283 | 50 | AS71H | =110 | Со склада (комплектация 1..72 часа) | 19405 руб. |
| O38294 | 50 | AS71H | =24 | Со склада | 19405 руб. |
| O38305 | 50 | AS71H | =12 | Со склада (комплектация 1..72 часа) | 19405 руб. |

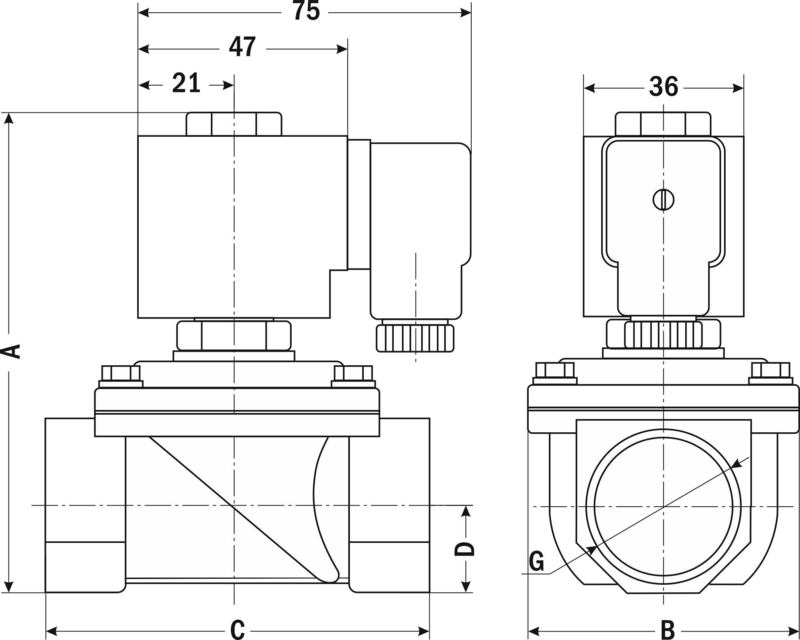

| Габаритные размеры |
 |
| AR-2W41-15...25 |
 |

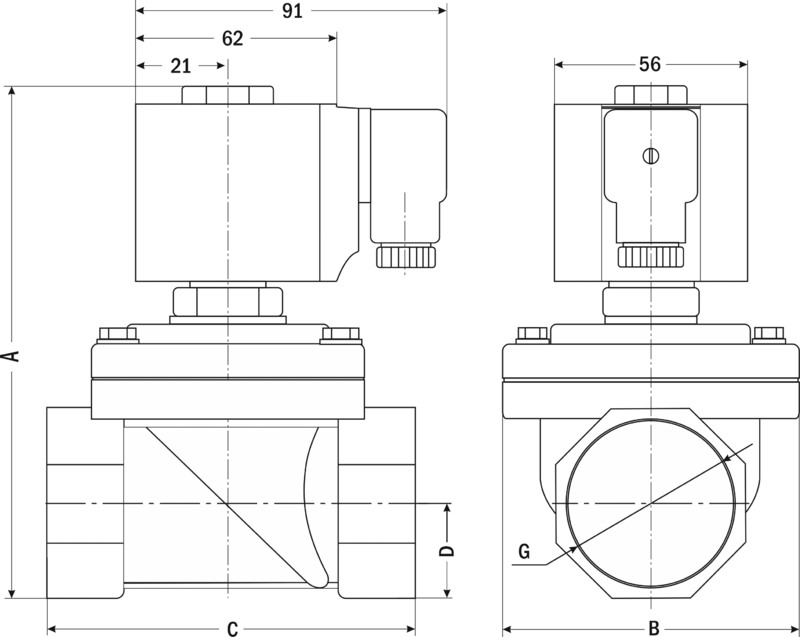

| AR-2W41-40...50 |
| Размер, мм | AR-2W41-15 | AR-2W41-20 | AR-2W41-25 | AR-2W41-40 | AR-2W41-50 |
| A | 93 | 100 | 108 | 143 | 163 |
| B | 50 | 51 | 61 | 86 | 100 |
| C | 66,5 | 66 | 86 | 110 | 138 |
| D | 14 | 16 | 20 | 29 | 36 |
| G | ½" | ¾" | 1" | 1½" | 2" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 01.07.2024 | 0.58 Мб |  |
