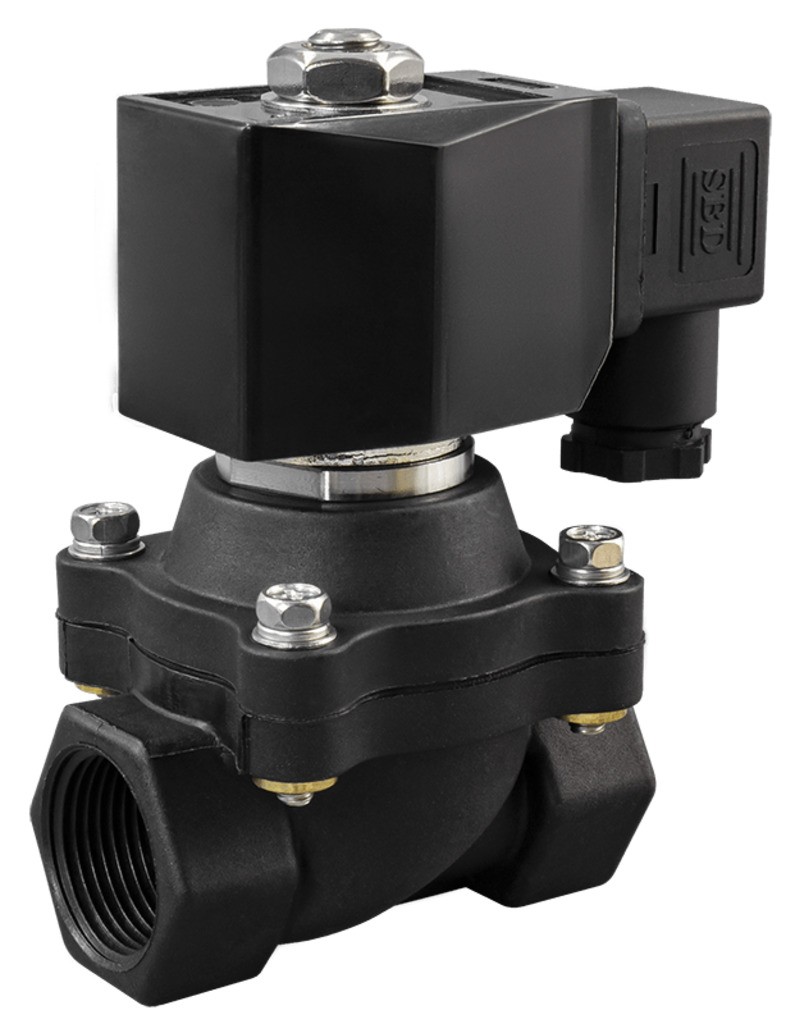

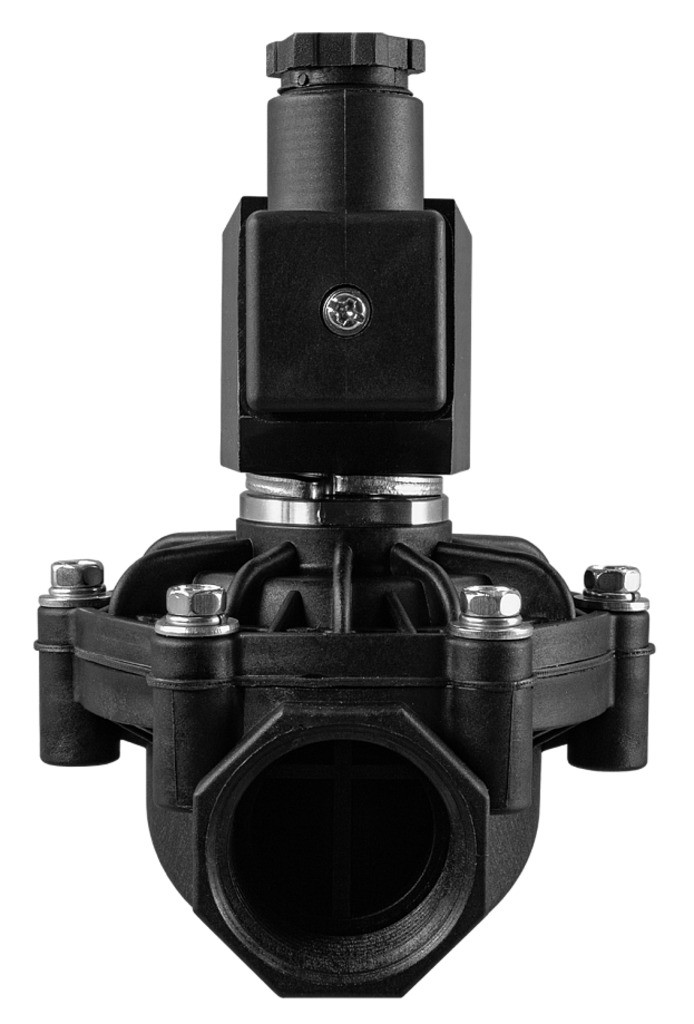

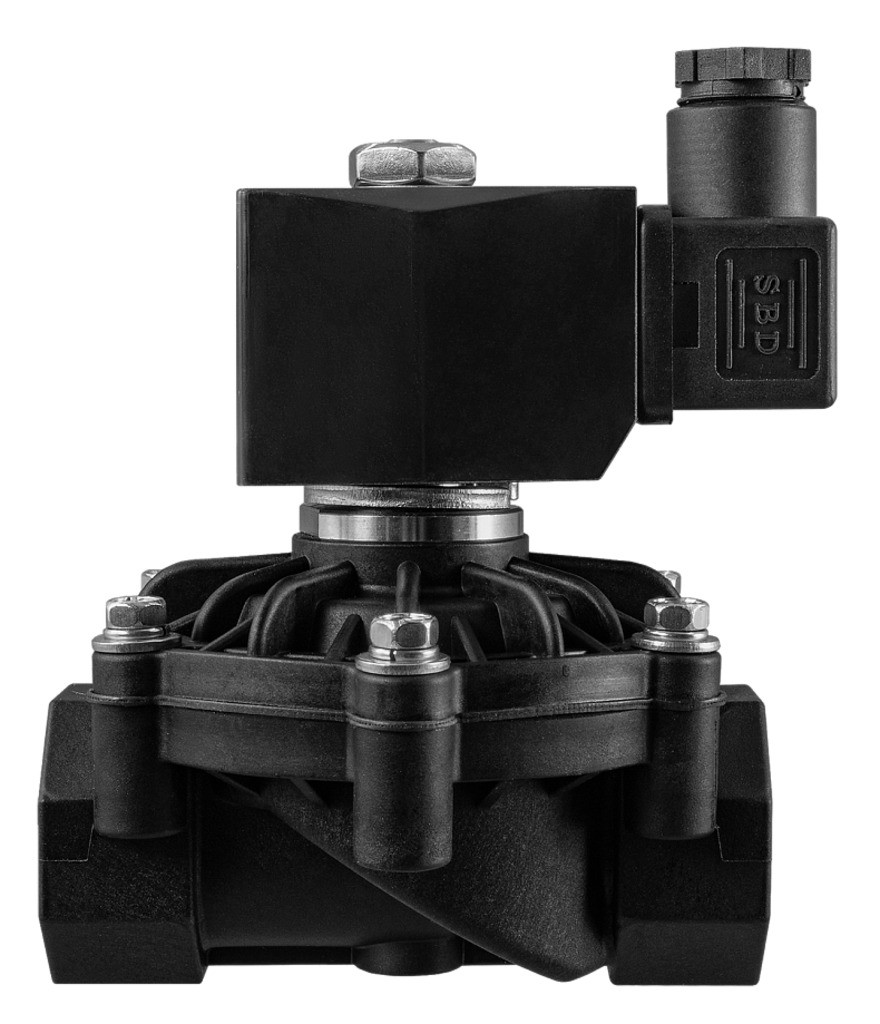

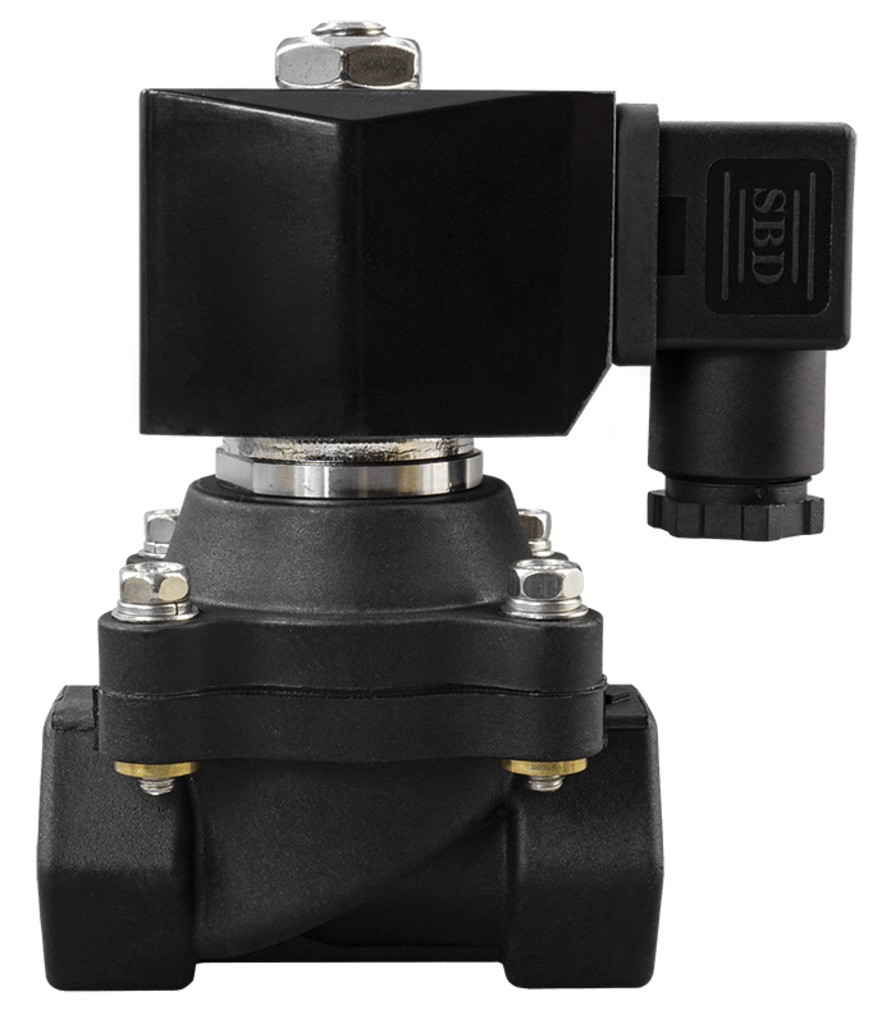

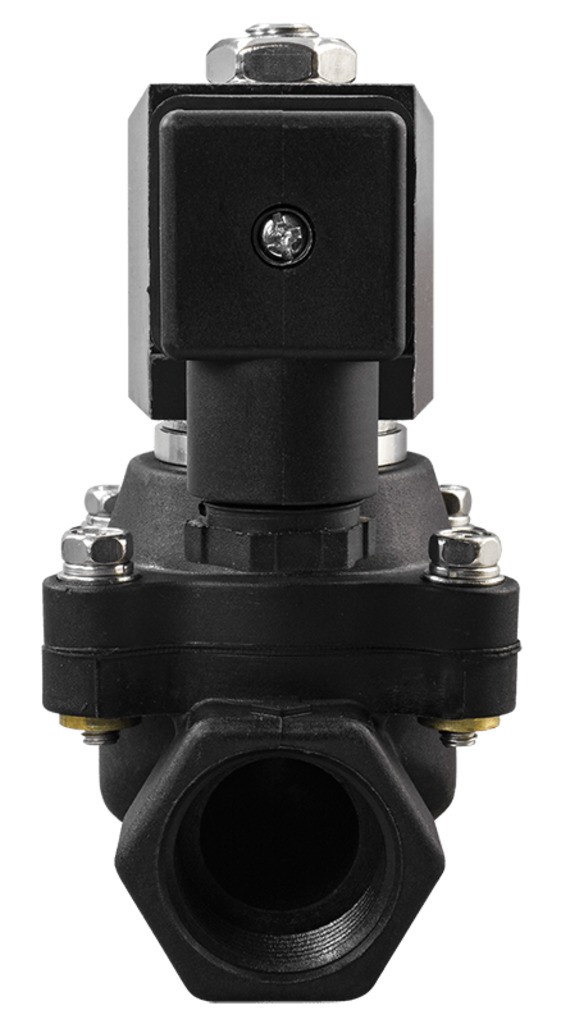

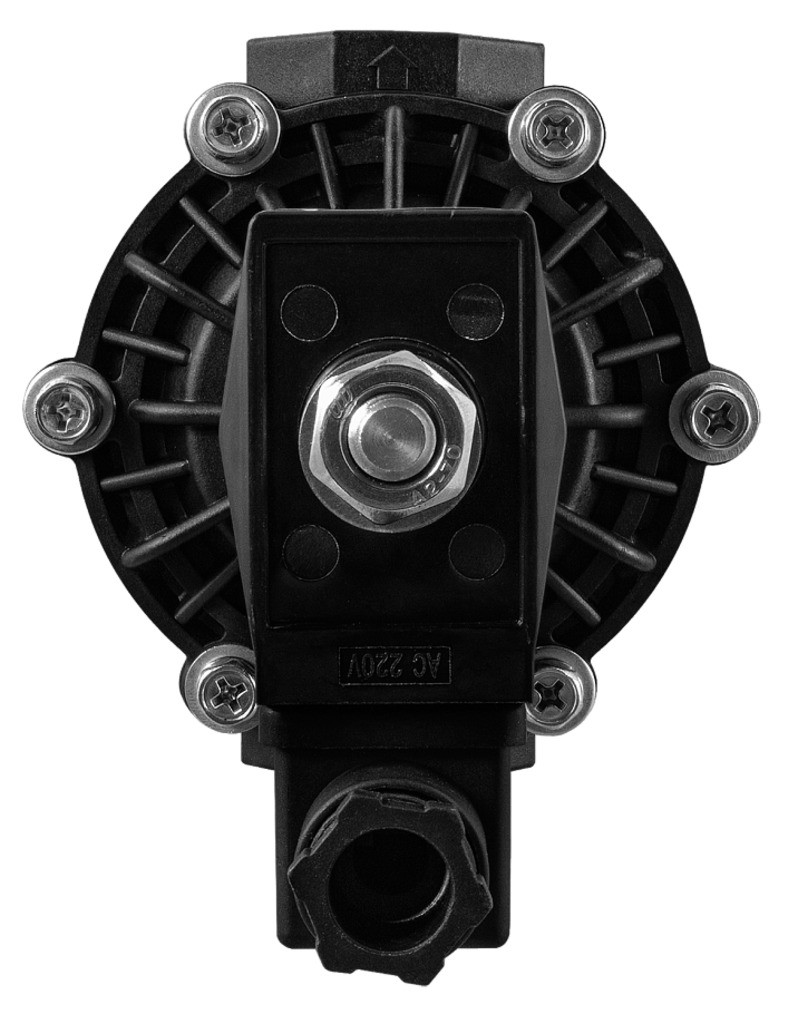

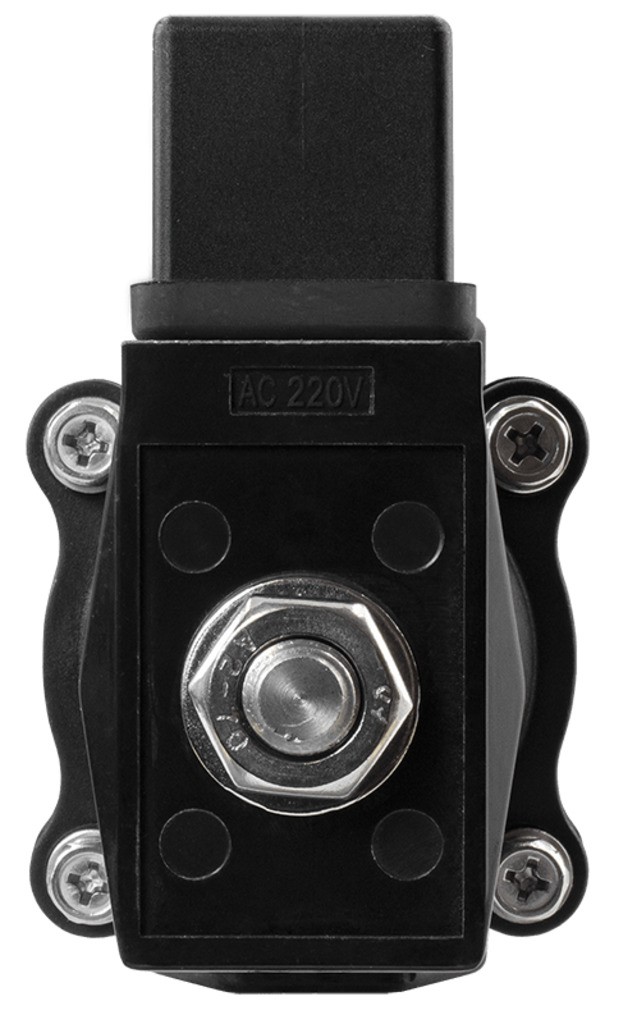

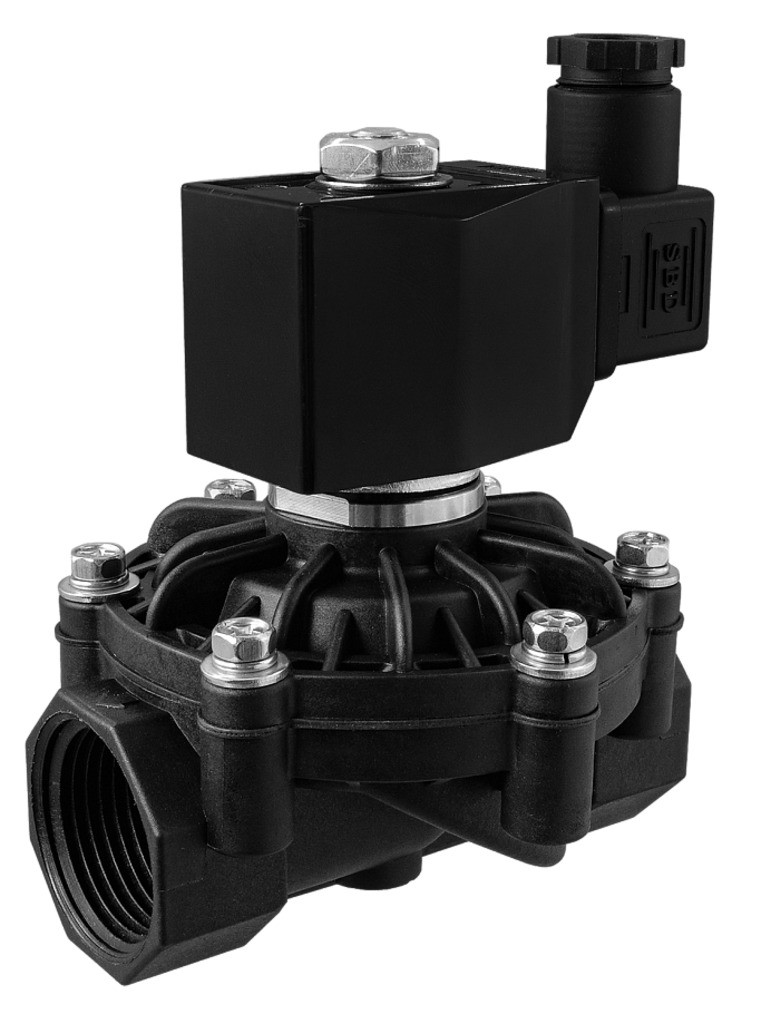

Клапан нормально закрытый AR-2W51
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W51 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Срабатывание при нулевом давлении
- Пластиковый корпус
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени, либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Пластик BMC |
| Уплотнения | NBR | |
| Температура рабочей среды | −5…+80°С | |
| Рабочее давление | 0…0,7 МПа | |
| Диаметр условного прохода | 15...25 мм | |
| Присоединение | Резьбовое G½"…G1 | |
| Питание | ~220 В, ~110 В, ~24 В, =110 В, =24 В, =12 В | |
| Катушка | Мощность | AC | DC | ||||
| ~220 В | ~110 В | ~24 В | =110 В | =24 В | =12 В | ||
| AS01 IP65 | 26 ВА | V | V | V | |||
| S51H* IP65 | 40 ВА | V | V | V | |||
| 30 Вт | V | V | V | ||||
| ASEx282** IP65 | 24 ВА | V | V | V | |||
| 17 Вт | V | V | |||||
| ASEx1320** IP65 | 28 ВА | V | |||||
| 20 Вт | V | V | |||||
* Замена базовой катушки AS01 на катушку S51H повышает рабочее давление, уменьшает нагрев катушки и улучшает стабильность работы клапана.
** Взрывозащищенные катушки.
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г | ||
| AS01 | S51H | ASEx282, ASEx1320 | ||||||
| AR-2W51-15-1/2-GLN | 15 | 4,1 | ½" | 0,0 | 0,7 | 480 | 600 | 930 |
| AR-2W51-20-3/4-GLN | 20 | 6,5 | ¾" | 500 | 610 | 940 | ||
| AR-2W51-25-1-GLN | 25 | 10,2 | 1" | 594 | 707 | 1020 | ||
Расшифровка обозначения на примере клапана AR-2W51-15-1/2-XYZ:
AR-2W51 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L – пластик.
Z – материал уплотнения: N – NBR.
Все модификации
| Артикул | Диаметр условного прохода, мм | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| G81787 | 15 | AS01 | ~220 | Ожидается 2025.12.01 | 3977 руб. |
| G81799 | 15 | AS01 | ~110 | Под заказ к 2026.03.15 | 4077 руб. |
| G81808 | 15 | AS01 | ~24 | Под заказ к 2026.03.15 | 4077 руб. |
| G81790 | 15 | S51H | ~220 | Под заказ к 2026.03.15 | 6005 руб. |
| G81802 | 15 | S51H | ~110 | 120 дней | 6105 руб. |
| G81811 | 15 | S51H | ~24 | 120 дней | 6105 руб. |
| G81817 | 15 | S51H | =110 | 120 дней | 6105 руб. |
| G81820 | 15 | S51H | =24 | Под заказ к 2026.03.15 | 6105 руб. |
| G81829 | 15 | S51H | =12 | Под заказ к 2026.03.15 | 6105 руб. |
| G81793 | 15 | ASEx282 | ~220 | 120 дней | 11348 руб. |
| G81805 | 15 | ASEx282 | ~110 | 120 дней | 11448 руб. |
| G81814 | 15 | ASEx282 | ~24 | 120 дней | 11448 руб. |
| G81823 | 15 | ASEx282 | =24 | 120 дней | 11448 руб. |
| G81832 | 15 | ASEx282 | =12 | 120 дней | 11448 руб. |
| G81796 | 15 | ASEx1320 | ~220 | 120 дней | 18231 руб. |
| G81826 | 15 | ASEx1320 | =24 | 120 дней | 18331 руб. |
| G81835 | 15 | ASEx1320 | =12 | 120 дней | 18331 руб. |
| G81788 | 20 | AS01 | ~220 | Со склада | 4260 руб. |
| G81800 | 20 | AS01 | ~110 | Со склада (комплектация 1..72 часа) | 4360 руб. |
| G81809 | 20 | AS01 | ~24 | Со склада (комплектация 1..72 часа) | 4360 руб. |
| G81791 | 20 | S51H | ~220 | Со склада (комплектация 1..72 часа) | 6288 руб. |
| G81803 | 20 | S51H | ~110 | Со склада (комплектация 1..72 часа) | 6388 руб. |
| G81812 | 20 | S51H | ~24 | Со склада (комплектация 1..72 часа) | 6388 руб. |
| G81818 | 20 | S51H | =110 | 6388 руб. | |
| G81821 | 20 | S51H | =24 | Со склада (комплектация 1..72 часа) | 6388 руб. |
| G81830 | 20 | S51H | =12 | Со склада (комплектация 1..72 часа) | 6388 руб. |
| G81794 | 20 | ASEx282 | ~220 | Со склада (комплектация 1..72 часа) | 11631 руб. |
| G81806 | 20 | ASEx282 | ~110 | 11731 руб. | |
| G81815 | 20 | ASEx282 | ~24 | 120 дней | 11731 руб. |
| G81824 | 20 | ASEx282 | =24 | Со склада (комплектация 1..72 часа) | 11731 руб. |
| G81833 | 20 | ASEx282 | =12 | 11731 руб. | |
| G81797 | 20 | ASEx1320 | ~220 | Со склада (комплектация 1..72 часа) | 18514 руб. |
| G81827 | 20 | ASEx1320 | =24 | 120 дней | 18614 руб. |
| G81836 | 20 | ASEx1320 | =12 | 18614 руб. | |
| G81789 | 25 | AS01 | ~220 | Со склада | 5031 руб. |
| G81801 | 25 | AS01 | ~110 | 5131 руб. | |
| G81810 | 25 | AS01 | ~24 | Со склада (комплектация 1..72 часа) | 5131 руб. |
| G81792 | 25 | S51H | ~220 | Со склада (комплектация 1..72 часа) | 7059 руб. |
| G81804 | 25 | S51H | ~110 | Со склада (комплектация 1..72 часа) | 7159 руб. |
| G81813 | 25 | S51H | ~24 | Со склада (комплектация 1..72 часа) | 7159 руб. |
| G81819 | 25 | S51H | =110 | 120 дней | 7159 руб. |
| G81822 | 25 | S51H | =24 | Со склада (комплектация 1..72 часа) | 7159 руб. |
| G81831 | 25 | S51H | =12 | Со склада (комплектация 1..72 часа) | 7159 руб. |
| G81795 | 25 | ASEx282 | ~220 | Со склада (комплектация 1..72 часа) | 12402 руб. |
| G81807 | 25 | ASEx282 | ~110 | 12502 руб. | |
| G81816 | 25 | ASEx282 | ~24 | 120 дней | 12502 руб. |
| G81825 | 25 | ASEx282 | =24 | Со склада (комплектация 1..72 часа) | 12502 руб. |
| G81834 | 25 | ASEx282 | =12 | 12502 руб. | |
| G81798 | 25 | ASEx1320 | ~220 | Со склада (комплектация 1..72 часа) | 19285 руб. |
| G81828 | 25 | ASEx1320 | =24 | 120 дней | 19385 руб. |
| G81837 | 25 | ASEx1320 | =12 | 19385 руб. |
| Габаритные размеры |
 |

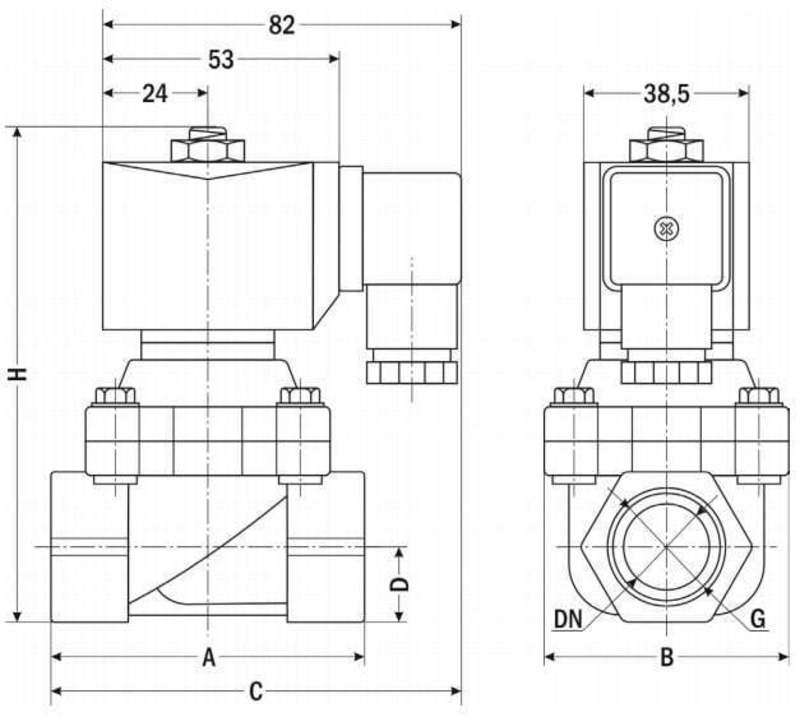

| Габаритные размеры для AR-2W51,15...20 мм |
 |

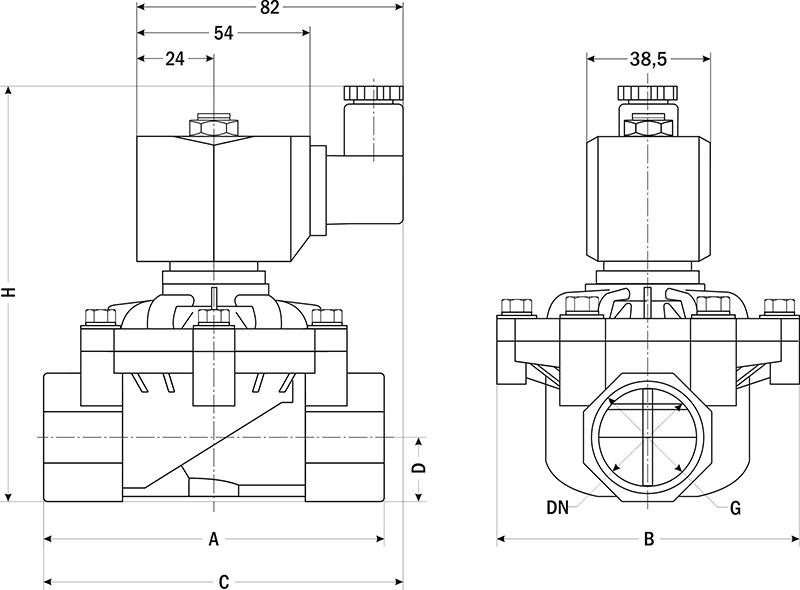

| Габаритные размеры для AR-2W51, 25 мм |
| Размер, мм | AR-2W51-15 | AR-2W51-20 | AR-2W51-25 |
| DN | 15 | 20 | 30 |
| A | 69 | 73 | 98 |
| B | 57 | 57 | 94 |
| C | 91 | 94 | 105 |
| D | 15,5 | 17 | 35 |
| G | ½" | ¾" | 1" |
| H | 110 | 117 | 128 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 26.04.2023 | 0.47 Мб |  |
