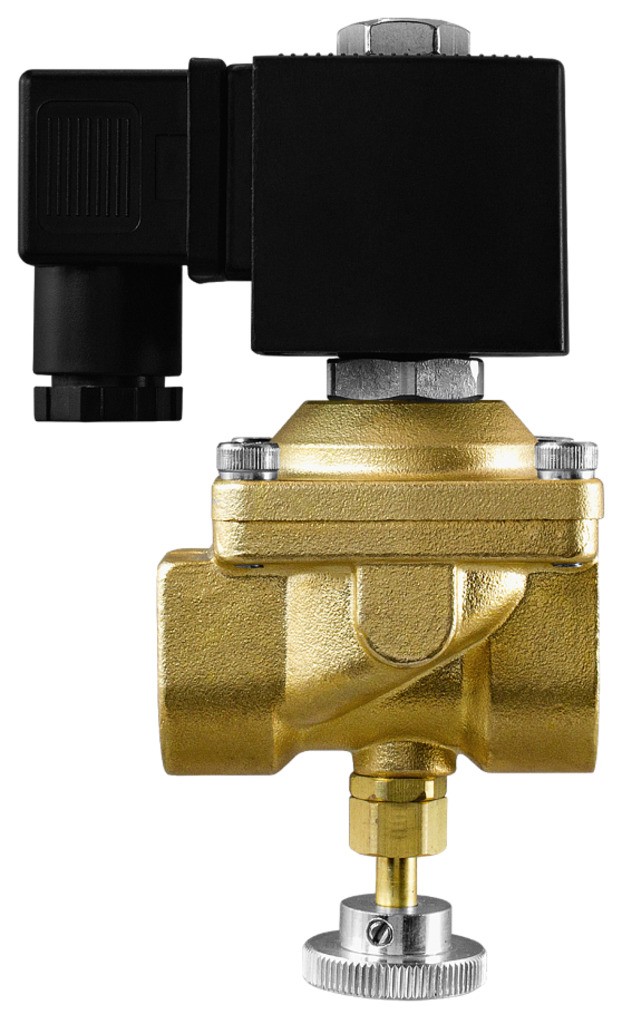

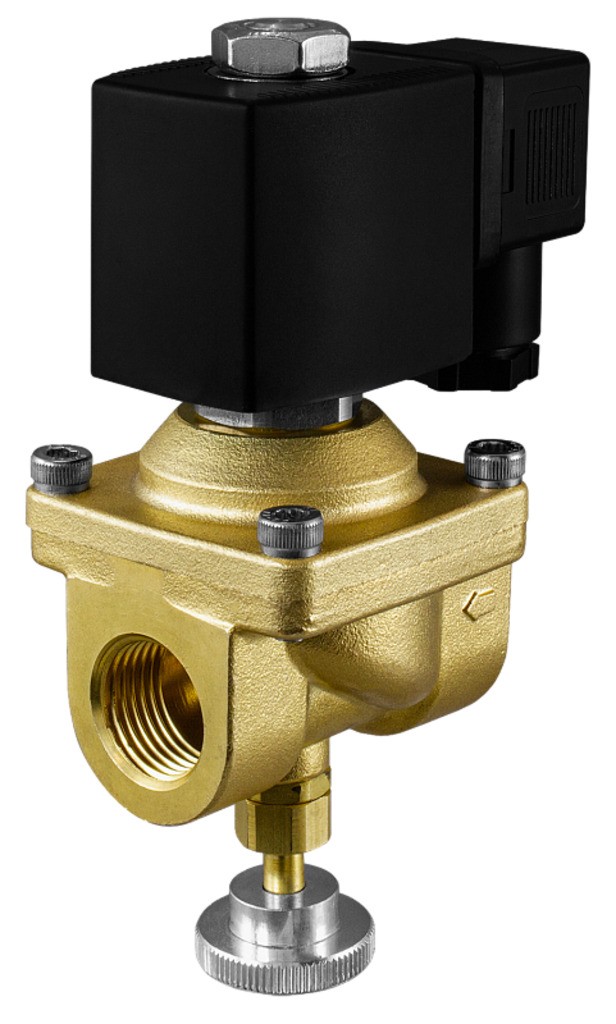

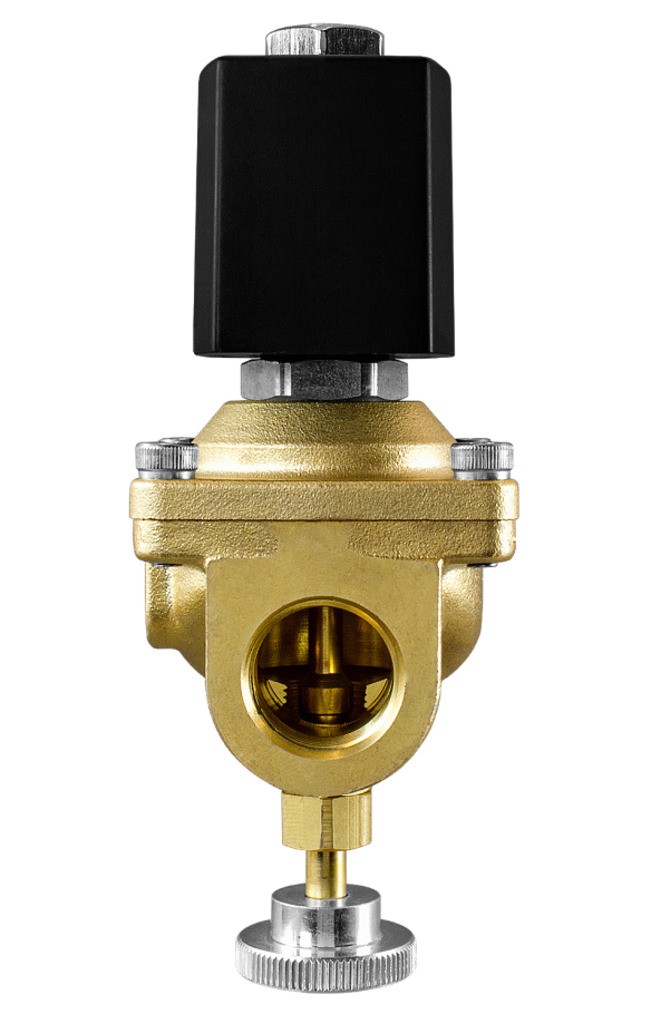

Клапан нормально закрытый AR-2ZH21
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2ZH21 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Срабатывание при нулевом давлении

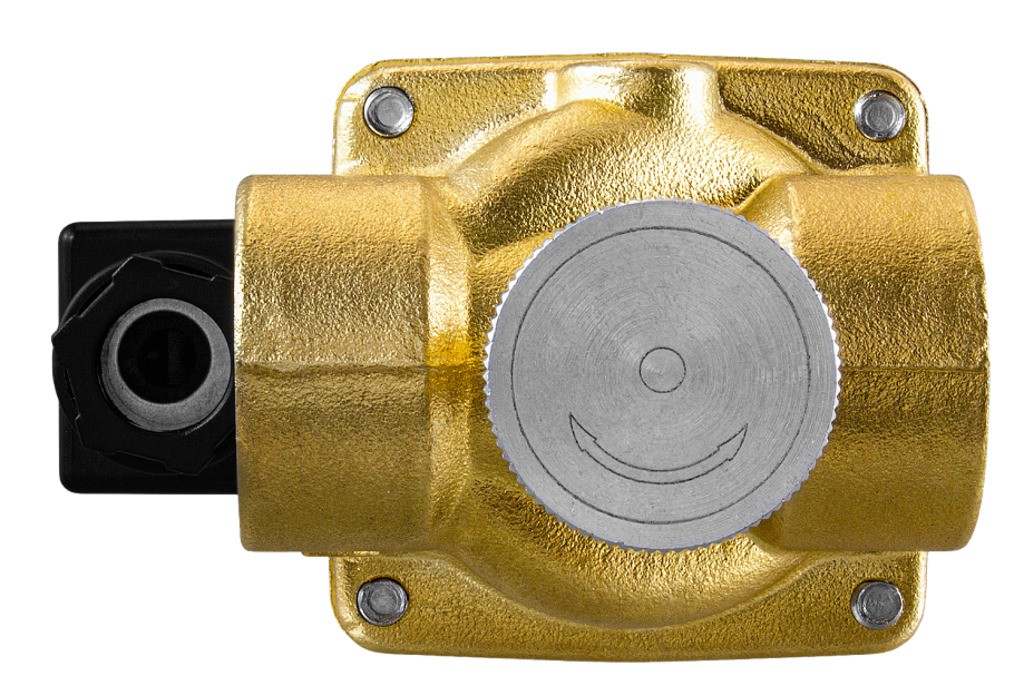

- Для ручного открытия клапана необходимо повернуть ручку по часовой стрелке, для ручного закрытия — против
- Высокая частота срабатывания
- Долгий срок службы

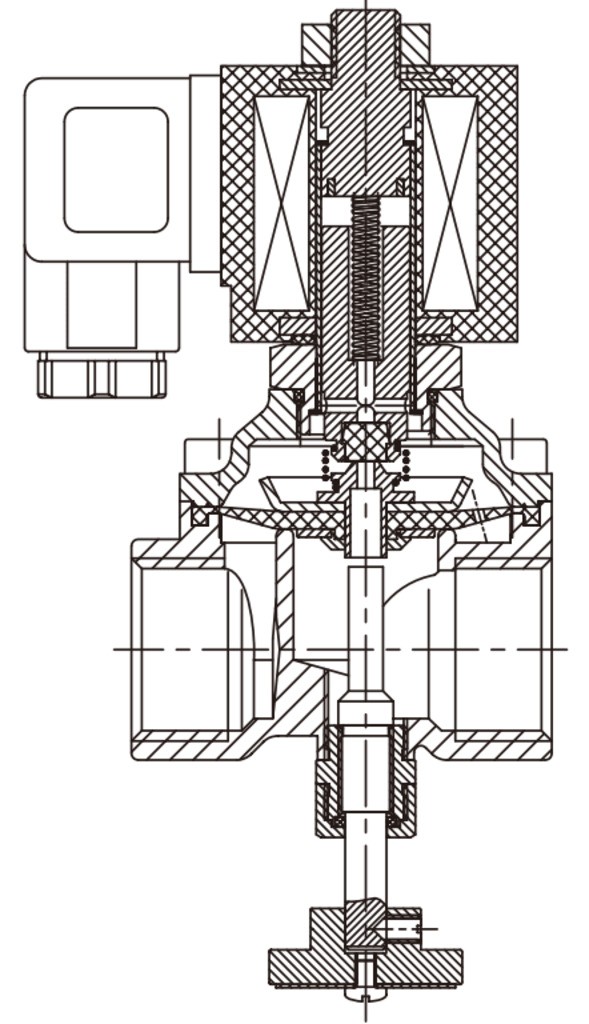

Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Технические характеристики
| Параметр | Значение | ||
| Рабочая среда | Бытовой и природный газ, воздух | ||
| Материал | корпуса | Латунь | |
| уплотнения | EPDM | ||
| Температура рабочей среды | −10...+120°С | ||
| Рабочее давление | 0,0...0,4 МПа | ||
| Диаметр условного прохода | 15 мм, 20 мм, 25 мм | ||
| Присоединение | Резьбовое G½", G¾", G1" | ||
| Питание | ~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В, =6 В | ||
| Катушка | Мощность | AC | DC | ||||||
| ~380 В | ~220 В | ~110 В | ~36 В | ~24 В | =24 В | =12 В | =6 В | ||
| S91H | 10 ВА | V | V | ||||||
| 20 ВА | V | V | V | ||||||
| 14 Вт | V | V | V | ||||||
| ASE11H* IP65 | 4,5 ВА | V | |||||||
| 8 Вт | V | V | |||||||
| ASEx543** IP65 | 23 ВА | V | V | V | |||||
| 13 Вт | V | V | |||||||
* Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
** Использование взрывозащищенной катушки ASEx543 может привести к уменьшению верхнего предела рабочего давления клапана.
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа |
| AR-2ZH21-15-1/2-GBE | 15 | 4,8 | ½" | 0,0 | 0,4 |
| AR-2ZH21-20-3/4-GBE | 20 | 8,6 | ¾" | ||
| AR-2ZH21-25-1-GBE | 25 | 12 | 1" |
Расшифровка обозначения на примере клапана AR-2ZH21-15-1/2-GBE:
AR-2ZH21– модель клапана.
15 – Ду, мм (диаметр условного отверстия); 1/2 – размер резьбы, в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: E – EPDM.
Все модификации
| Артикул | Диаметр условного прохода, мм | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| O42856 | 15 | S91H | ~380 | Со склада (комплектация 1..72 часа) | 4180 руб. |
| O42859 | 15 | S91H | ~220 | Со склада | 4080 руб. |
| O42868 | 15 | S91H | ~110 | Со склада (комплектация 1..72 часа) | 4180 руб. |
| O42874 | 15 | S91H | ~36 | Со склада (комплектация 1..72 часа) | 4180 руб. |
| O42877 | 15 | S91H | ~24 | Со склада (комплектация 1..72 часа) | 4180 руб. |
| O42883 | 15 | S91H | =24 | Со склада | 4180 руб. |
| O42892 | 15 | S91H | =12 | Со склада (комплектация 1..72 часа) | 4180 руб. |
| O42901 | 15 | S91H | =6 | Со склада (комплектация 1..72 часа) | 4180 руб. |
| O42862 | 15 | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 5739 руб. |
| O42886 | 15 | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 5839 руб. |
| O42895 | 15 | ASE11H | =12 | 120 дней | 5839 руб. |
| O42865 | 15 | ASEx543 | ~220 | Со склада (комплектация 1..72 часа) | 10496 руб. |
| O42871 | 15 | ASEx543 | ~110 | 10596 руб. | |
| O42880 | 15 | ASEx543 | ~24 | 120 дней | 10596 руб. |
| O42889 | 15 | ASEx543 | =24 | Со склада (комплектация 1..72 часа) | 10596 руб. |
| O42898 | 15 | ASEx543 | =12 | 10596 руб. | |
| O42857 | 20 | S91H | ~380 | 5460 руб. | |
| O42860 | 20 | S91H | ~220 | 5360 руб. | |
| O42869 | 20 | S91H | ~110 | 5460 руб. | |
| O42875 | 20 | S91H | ~36 | 5460 руб. | |
| O42878 | 20 | S91H | ~24 | 5460 руб. | |
| O42884 | 20 | S91H | =24 | 5460 руб. | |
| O42893 | 20 | S91H | =12 | 5460 руб. | |
| O42902 | 20 | S91H | =6 | 5460 руб. | |
| O42863 | 20 | ASE11H | ~220 | 7019 руб. | |
| O42887 | 20 | ASE11H | =24 | 7119 руб. | |
| O42896 | 20 | ASE11H | =12 | 120 дней | 7119 руб. |
| O42866 | 20 | ASEx543 | ~220 | 11776 руб. | |
| O42872 | 20 | ASEx543 | ~110 | 11876 руб. | |
| O42881 | 20 | ASEx543 | ~24 | 120 дней | 11876 руб. |
| O42890 | 20 | ASEx543 | =24 | 11876 руб. | |
| O42899 | 20 | ASEx543 | =12 | 11876 руб. | |
| O42858 | 25 | S91H | ~380 | 7189 руб. | |
| O42861 | 25 | S91H | ~220 | 7089 руб. | |
| O42870 | 25 | S91H | ~110 | 7189 руб. | |
| O42876 | 25 | S91H | ~36 | 7189 руб. | |
| O42879 | 25 | S91H | ~24 | 7189 руб. | |
| O42885 | 25 | S91H | =24 | 7189 руб. | |
| O42894 | 25 | S91H | =12 | 7189 руб. | |
| O42903 | 25 | S91H | =6 | 7189 руб. | |
| O42864 | 25 | ASE11H | ~220 | 8748 руб. | |
| O42888 | 25 | ASE11H | =24 | 8848 руб. | |
| O42897 | 25 | ASE11H | =12 | 120 дней | 8848 руб. |
| O42867 | 25 | ASEx543 | ~220 | 13505 руб. | |
| O42873 | 25 | ASEx543 | ~110 | 13605 руб. | |
| O42882 | 25 | ASEx543 | ~24 | 120 дней | 13605 руб. |
| O42891 | 25 | ASEx543 | =24 | Со склада (комплектация 1..72 часа) | 13605 руб. |
| O42900 | 25 | ASEx543 | =12 | 13605 руб. |

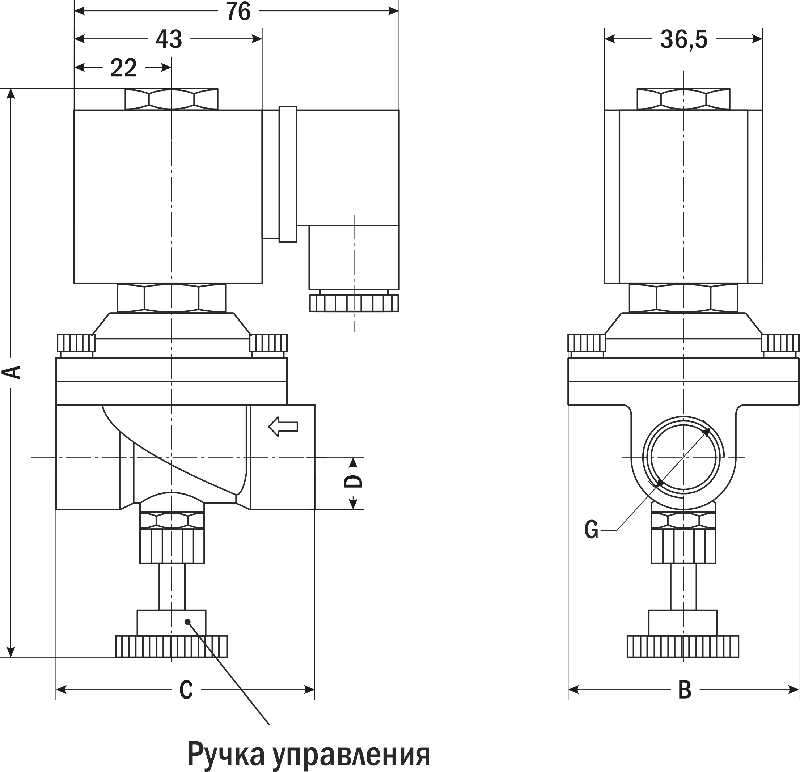

| Габаритные размеры |
 |
| AR-2ZH21 | |||
| Размер, мм | -15 | -20 | -25 |
| A | 140 | 140 | 150 |
| B | 53 | 54 | 69 |
| C | 60,5 | 60 | 80 |
| D | 16 | 16 | 19 |
| G | ½" | ¾" | 1" |
| Вес, г | 793 | 740 | 1056 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 23.01.2024 | 0.54 Мб |  |
