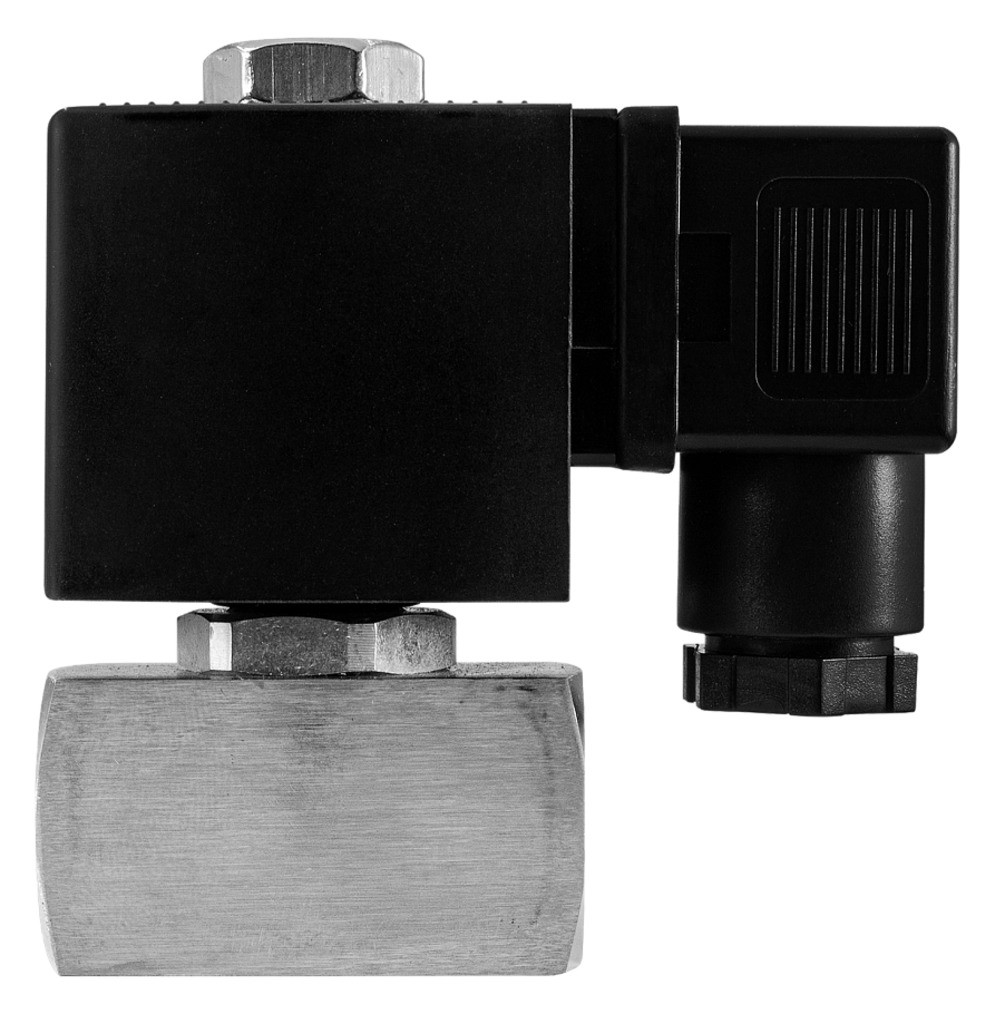

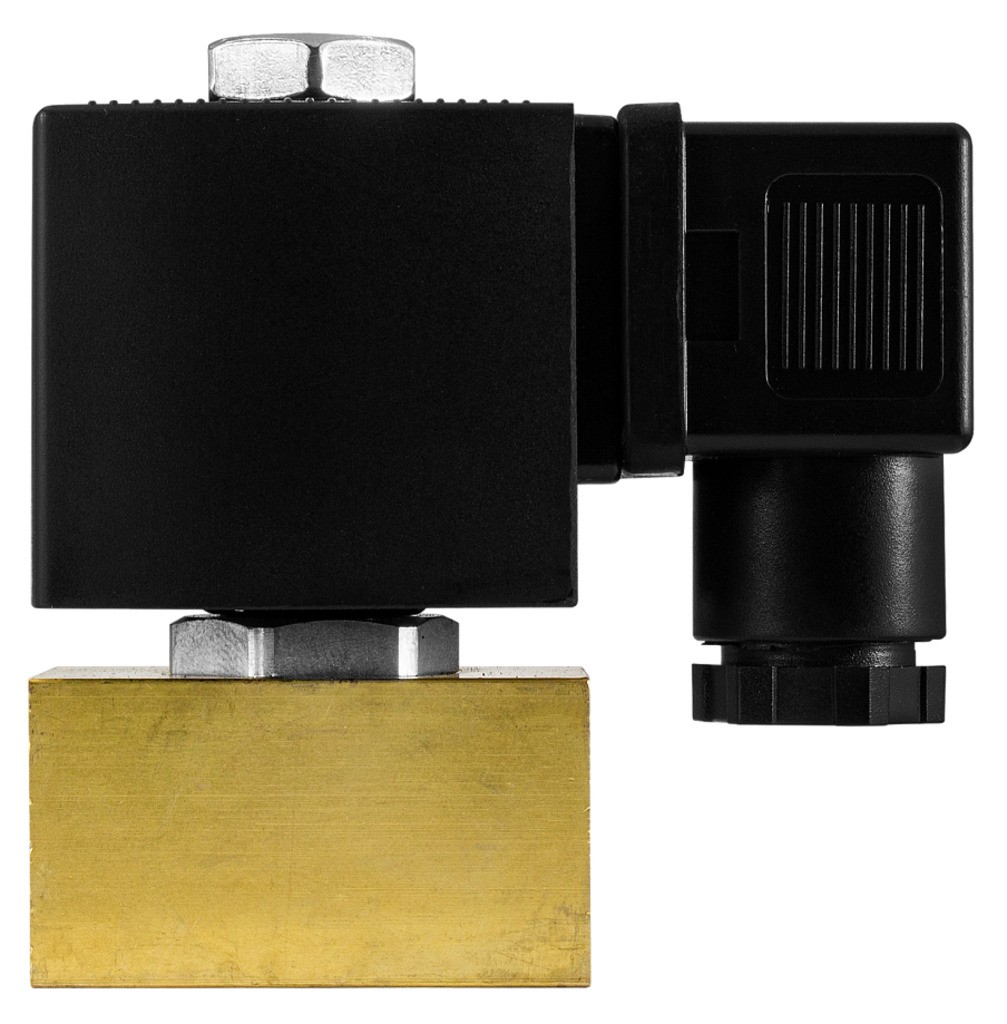

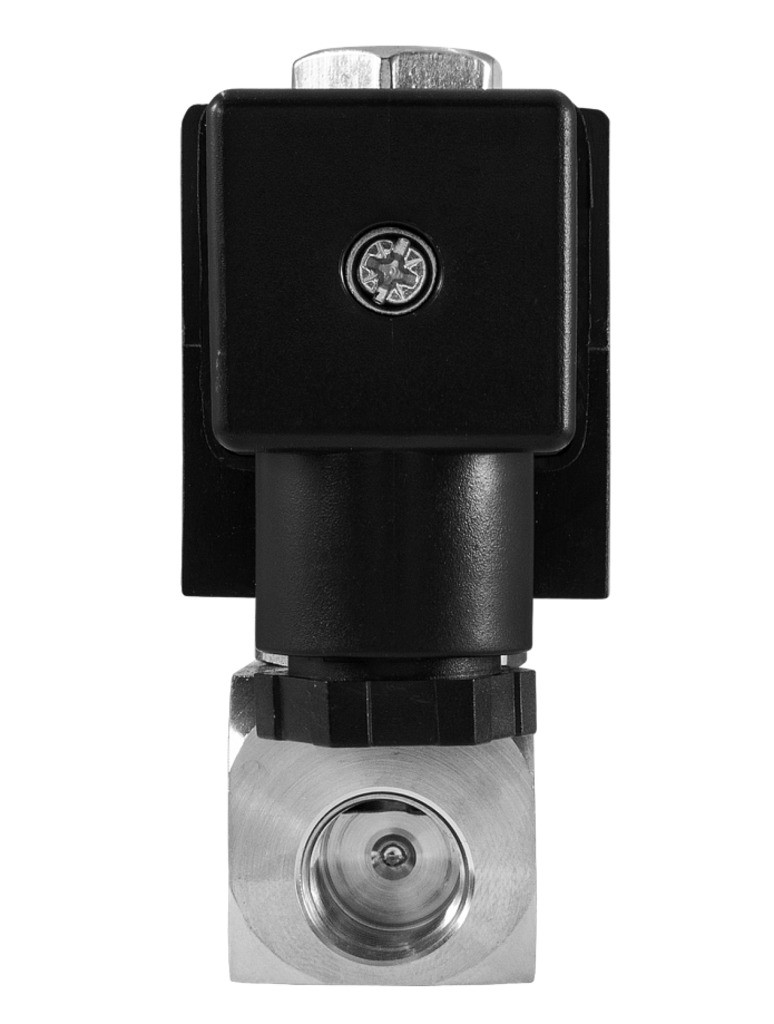

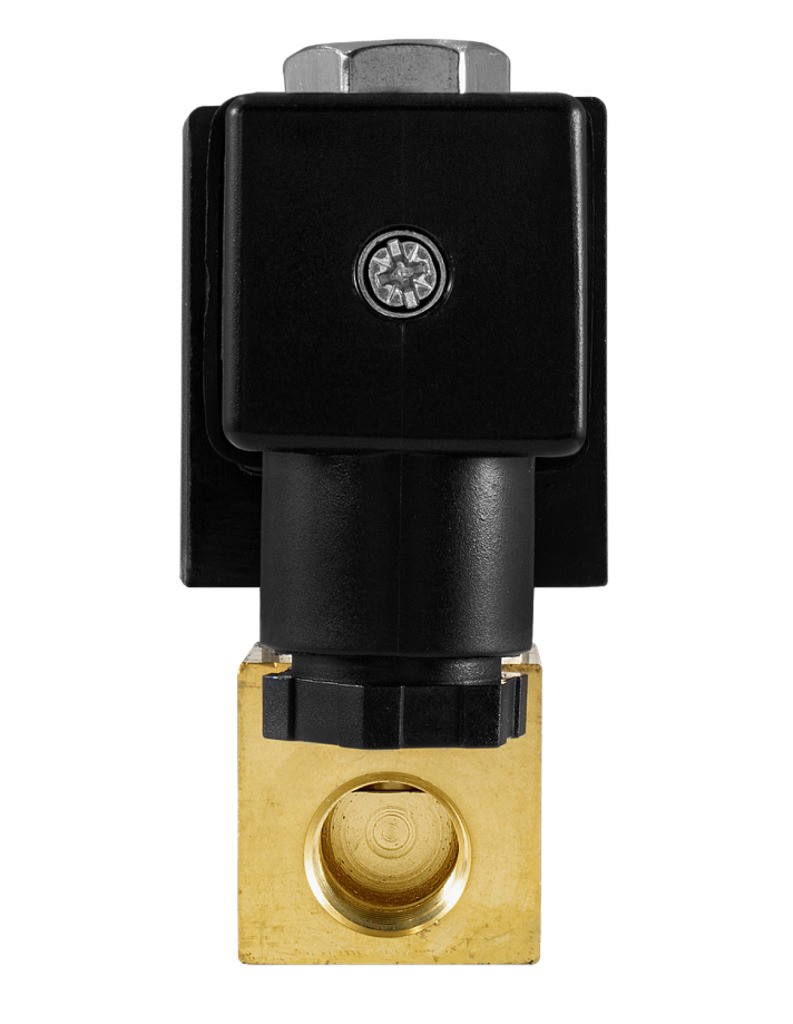

Клапан нормально закрытый AR-3H41 (AR-YCH41)
Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-3H41 (AR-YCH41) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Работа при высоком давлении до 12 МПа
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Латунь или нержавеющая сталь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…+180°С | |
| Рабочее давление | 0,01...12,0 МПа | |
| Диаметр условного прохода | 8 мм, 10 мм, 15 мм | |
| Присоединение | Резьбовое G¼"...G½" | |
| Питание | ~380 В,~220 В, ~110 В, ~36 В,~24 В =24 В, =12 В, =6 В | |
| Катушка | Мощность | AC | DC | ||||||
| ~380 В | ~220 В | ~110 В | ~36 В | ~24 В | =24 В | =12 В | =6 В | ||
| S91H IP54 | 10 ВА | V | V | ||||||
| 20 ВА | V | V | V | ||||||
| 14 Вт | V | V | V | ||||||
| ASE11H* IP65 | 4,5 ВА | V | |||||||
| 8 Вт | V | V | |||||||
| ASEx543** IP65 | 23 ВА | V | V | V | |||||
| 13 Вт | V | V | |||||||
*Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
**Взрывозащищенная катушка.
Модификации
| Модель | Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г | |
| AC | DC | |||||||
| AR-3H41-8-1/4-GYP | 8 | 9 | 1,45 | ¼" | 0,01 | 5,0 (с S91H, ASEx543) 10,0 (латунь с ASE11H) 12,0 (нерж. с ASE11H) | 2,0 (с S91H, ASEx543) 5,0 (с ASE11H) | 430 |
| AR-3H41-10/9-3/8-GYP | 10 | ⅜" | 420 (латунь) 416 (нерж.) | |||||
| AR-3H41-15/9-1/2-GYP | 15 | ½" | 470 (латунь) 462 (нерж.) | |||||
Расшифровка обозначения на примере клапана AR-3H41-10/9-3/8-XYZ:
AR-3H41 – модель клапана.
10 – диаметр условного прохода в мм.
9 – эффективный диаметр в мм, если Дэф<Ду.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Все модификации
| Артикул | Присоединение | Материал корпуса | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| O39056 | 1/4" | Латунь | S91H | ~380 | Со склада (комплектация 1..72 часа) | 8942 руб. |
| O39062 | 1/4" | Латунь | S91H | ~220 | Со склада | 8842 руб. |
| O39080 | 1/4" | Латунь | S91H | ~110 | Со склада (комплектация 1..72 часа) | 8942 руб. |
| O39092 | 1/4" | Латунь | S91H | ~36 | Со склада (комплектация 1..72 часа) | 8942 руб. |
| O39098 | 1/4" | Латунь | S91H | ~24 | Со склада (комплектация 1..72 часа) | 8942 руб. |
| O39110 | 1/4" | Латунь | S91H | =24 | Со склада (комплектация 1..72 часа) | 8942 руб. |
| O39128 | 1/4" | Латунь | S91H | =12 | Со склада (комплектация 1..72 часа) | 8942 руб. |
| O39146 | 1/4" | Латунь | S91H | =6 | Со склада (комплектация 1..72 часа) | 8942 руб. |
| O39068 | 1/4" | Латунь | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 10501 руб. |
| O39116 | 1/4" | Латунь | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 10601 руб. |
| O39134 | 1/4" | Латунь | ASE11H | =12 | 120 дней | 10601 руб. |
| O39074 | 1/4" | Латунь | ASEx543 | ~220 | Со склада (комплектация 1..72 часа) | 15258 руб. |
| O39086 | 1/4" | Латунь | ASEx543 | ~110 | Со склада (комплектация 1..72 часа) | 15358 руб. |
| O39104 | 1/4" | Латунь | ASEx543 | ~24 | 120 дней | 15358 руб. |
| O39122 | 1/4" | Латунь | ASEx543 | =24 | Со склада (комплектация 1..72 часа) | 15358 руб. |
| O39140 | 1/4" | Латунь | ASEx543 | =12 | 15358 руб. | |
| O39059 | 1/4" | Нержав.сталь | S91H | ~380 | Со склада (комплектация 1..72 часа) | 11902 руб. |
| O39065 | 1/4" | Нержав.сталь | S91H | ~220 | Со склада | 11802 руб. |
| O39083 | 1/4" | Нержав.сталь | S91H | ~110 | Со склада (комплектация 1..72 часа) | 11902 руб. |
| O39095 | 1/4" | Нержав.сталь | S91H | ~36 | Со склада (комплектация 1..72 часа) | 11902 руб. |
| O39101 | 1/4" | Нержав.сталь | S91H | ~24 | Со склада (комплектация 1..72 часа) | 11902 руб. |
| O39113 | 1/4" | Нержав.сталь | S91H | =24 | Со склада (комплектация 1..72 часа) | 11902 руб. |
| O39131 | 1/4" | Нержав.сталь | S91H | =12 | Со склада (комплектация 1..72 часа) | 11902 руб. |
| O39149 | 1/4" | Нержав.сталь | S91H | =6 | Со склада (комплектация 1..72 часа) | 11902 руб. |
| O39071 | 1/4" | Нержав.сталь | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 13461 руб. |
| O39119 | 1/4" | Нержав.сталь | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 13561 руб. |
| O39137 | 1/4" | Нержав.сталь | ASE11H | =12 | 120 дней | 13561 руб. |
| O39077 | 1/4" | Нержав.сталь | ASEx543 | ~220 | Со склада (комплектация 1..72 часа) | 18218 руб. |
| O39089 | 1/4" | Нержав.сталь | ASEx543 | ~110 | Со склада (комплектация 1..72 часа) | 18318 руб. |
| O39107 | 1/4" | Нержав.сталь | ASEx543 | ~24 | 120 дней | 18318 руб. |
| O39125 | 1/4" | Нержав.сталь | ASEx543 | =24 | Со склада (комплектация 1..72 часа) | 18318 руб. |
| O39143 | 1/4" | Нержав.сталь | ASEx543 | =12 | Со склада (комплектация 1..72 часа) | 18318 руб. |
| O39057 | 3/8" | Латунь | S91H | ~380 | Со склада (комплектация 1..72 часа) | 9841 руб. |
| O39063 | 3/8" | Латунь | S91H | ~220 | Со склада | 9741 руб. |
| O39081 | 3/8" | Латунь | S91H | ~110 | Со склада (комплектация 1..72 часа) | 9841 руб. |
| O39093 | 3/8" | Латунь | S91H | ~36 | Со склада (комплектация 1..72 часа) | 9841 руб. |
| O39099 | 3/8" | Латунь | S91H | ~24 | Со склада (комплектация 1..72 часа) | 9841 руб. |
| O39111 | 3/8" | Латунь | S91H | =24 | Со склада (комплектация 1..72 часа) | 9841 руб. |
| O39129 | 3/8" | Латунь | S91H | =12 | Со склада (комплектация 1..72 часа) | 9841 руб. |
| O39147 | 3/8" | Латунь | S91H | =6 | Со склада (комплектация 1..72 часа) | 9841 руб. |
| O39069 | 3/8" | Латунь | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 11400 руб. |
| O39117 | 3/8" | Латунь | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 11500 руб. |
| O39135 | 3/8" | Латунь | ASE11H | =12 | 120 дней | 11500 руб. |
| O39075 | 3/8" | Латунь | ASEx543 | ~220 | Со склада (комплектация 1..72 часа) | 16157 руб. |
| O39087 | 3/8" | Латунь | ASEx543 | ~110 | Со склада (комплектация 1..72 часа) | 16257 руб. |
| O39105 | 3/8" | Латунь | ASEx543 | ~24 | 120 дней | 16257 руб. |
| O39123 | 3/8" | Латунь | ASEx543 | =24 | Со склада (комплектация 1..72 часа) | 16257 руб. |
| O39141 | 3/8" | Латунь | ASEx543 | =12 | 16257 руб. | |
| O39060 | 3/8" | Нержав.сталь | S91H | ~380 | Со склада (комплектация 1..72 часа) | 12689 руб. |
| O39066 | 3/8" | Нержав.сталь | S91H | ~220 | Со склада | 12589 руб. |
| O39084 | 3/8" | Нержав.сталь | S91H | ~110 | Со склада (комплектация 1..72 часа) | 12689 руб. |
| O39096 | 3/8" | Нержав.сталь | S91H | ~36 | Со склада (комплектация 1..72 часа) | 12689 руб. |
| O39102 | 3/8" | Нержав.сталь | S91H | ~24 | Со склада (комплектация 1..72 часа) | 12689 руб. |
| O39114 | 3/8" | Нержав.сталь | S91H | =24 | Со склада (комплектация 1..72 часа) | 12689 руб. |
| O39132 | 3/8" | Нержав.сталь | S91H | =12 | Со склада (комплектация 1..72 часа) | 12689 руб. |
| O39150 | 3/8" | Нержав.сталь | S91H | =6 | Со склада (комплектация 1..72 часа) | 12689 руб. |
| O39072 | 3/8" | Нержав.сталь | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 14248 руб. |
| O39120 | 3/8" | Нержав.сталь | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 14348 руб. |
| O39138 | 3/8" | Нержав.сталь | ASE11H | =12 | Под заказ к 2026.07.01 | 14348 руб. |
| O39078 | 3/8" | Нержав.сталь | ASEx543 | ~220 | Со склада (комплектация 1..72 часа) | 19005 руб. |
| O39090 | 3/8" | Нержав.сталь | ASEx543 | ~110 | Со склада (комплектация 1..72 часа) | 19105 руб. |
| O39108 | 3/8" | Нержав.сталь | ASEx543 | ~24 | 120 дней | 19105 руб. |
| O39126 | 3/8" | Нержав.сталь | ASEx543 | =24 | Со склада (комплектация 1..72 часа) | 19105 руб. |
| O39144 | 3/8" | Нержав.сталь | ASEx543 | =12 | 19105 руб. | |
| O39058 | 1/2" | Латунь | S91H | ~380 | Со склада (комплектация 1..72 часа) | 10965 руб. |
| O39064 | 1/2" | Латунь | S91H | ~220 | Со склада | 10865 руб. |
| O39082 | 1/2" | Латунь | S91H | ~110 | Со склада (комплектация 1..72 часа) | 10965 руб. |
| O39094 | 1/2" | Латунь | S91H | ~36 | Со склада (комплектация 1..72 часа) | 10965 руб. |
| O39100 | 1/2" | Латунь | S91H | ~24 | Со склада (комплектация 1..72 часа) | 10965 руб. |
| O39112 | 1/2" | Латунь | S91H | =24 | Со склада (комплектация 1..72 часа) | 10965 руб. |
| O39130 | 1/2" | Латунь | S91H | =12 | Со склада (комплектация 1..72 часа) | 10965 руб. |
| O39148 | 1/2" | Латунь | S91H | =6 | Со склада (комплектация 1..72 часа) | 10965 руб. |
| O39070 | 1/2" | Латунь | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 12524 руб. |
| O39118 | 1/2" | Латунь | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 12624 руб. |
| O39136 | 1/2" | Латунь | ASE11H | =12 | Под заказ к 2026.07.01 | 12624 руб. |
| O39076 | 1/2" | Латунь | ASEx543 | ~220 | Со склада (комплектация 1..72 часа) | 17281 руб. |
| O39088 | 1/2" | Латунь | ASEx543 | ~110 | Со склада (комплектация 1..72 часа) | 17381 руб. |
| O39106 | 1/2" | Латунь | ASEx543 | ~24 | 120 дней | 17381 руб. |
| O39124 | 1/2" | Латунь | ASEx543 | =24 | Со склада (комплектация 1..72 часа) | 17381 руб. |
| O39142 | 1/2" | Латунь | ASEx543 | =12 | 17381 руб. | |
| O39061 | 1/2" | Нержав.сталь | S91H | ~380 | Со склада (комплектация 1..72 часа) | 13101 руб. |
| O39067 | 1/2" | Нержав.сталь | S91H | ~220 | Со склада | 13001 руб. |
| O39085 | 1/2" | Нержав.сталь | S91H | ~110 | Со склада (комплектация 1..72 часа) | 13101 руб. |
| O39097 | 1/2" | Нержав.сталь | S91H | ~36 | Со склада (комплектация 1..72 часа) | 13101 руб. |
| O39103 | 1/2" | Нержав.сталь | S91H | ~24 | Со склада (комплектация 1..72 часа) | 13101 руб. |
| O39115 | 1/2" | Нержав.сталь | S91H | =24 | Со склада | 13101 руб. |
| O39133 | 1/2" | Нержав.сталь | S91H | =12 | Со склада (комплектация 1..72 часа) | 13101 руб. |
| O39151 | 1/2" | Нержав.сталь | S91H | =6 | Со склада (комплектация 1..72 часа) | 13101 руб. |
| O39073 | 1/2" | Нержав.сталь | ASE11H | ~220 | Со склада (комплектация 1..72 часа) | 14660 руб. |
| O39121 | 1/2" | Нержав.сталь | ASE11H | =24 | Со склада (комплектация 1..72 часа) | 14760 руб. |
| O39139 | 1/2" | Нержав.сталь | ASE11H | =12 | 120 дней | 14760 руб. |
| O39079 | 1/2" | Нержав.сталь | ASEx543 | ~220 | Со склада (комплектация 1..72 часа) | 19417 руб. |
| O39091 | 1/2" | Нержав.сталь | ASEx543 | ~110 | Со склада (комплектация 1..72 часа) | 19517 руб. |
| O39109 | 1/2" | Нержав.сталь | ASEx543 | ~24 | 120 дней | 19517 руб. |
| O39127 | 1/2" | Нержав.сталь | ASEx543 | =24 | Со склада (комплектация 1..72 часа) | 19517 руб. |
| O39145 | 1/2" | Нержав.сталь | ASEx543 | =12 | Со склада (комплектация 1..72 часа) | 19517 руб. |

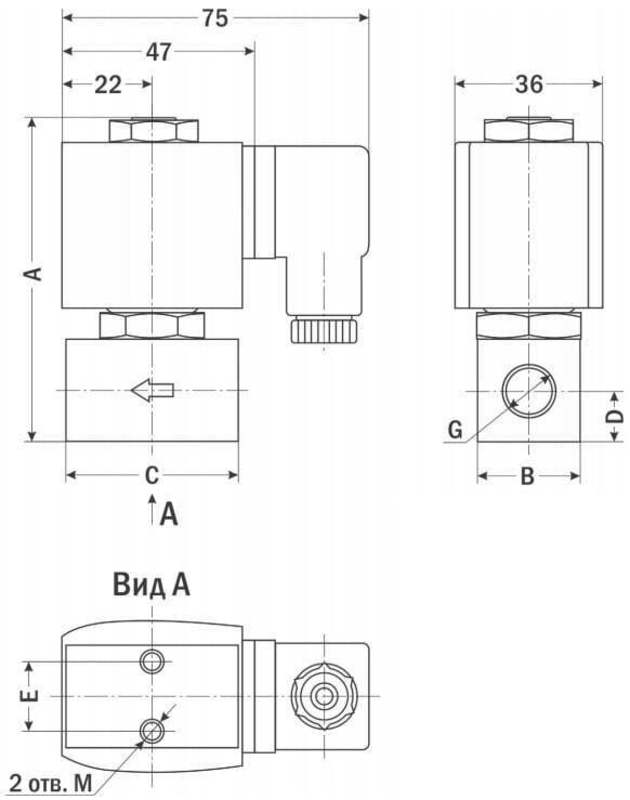

| Габаритные размеры |
 |
Размер, мм | AR-3H41, Ду, мм | ||||||
| 8 | 10 | 15 | |||||
| Латунь | Нерж. | Латунь | Нерж. | Латунь | Нерж. | ||
| A | 78 | 80 | |||||
| B | 25 | 27 | |||||
| C | 45 | 53 | |||||
| D | 9 | 11 | 13 | ||||
| E | 11 | 16 | 16 | 16 | |||
| G | ¼" | ⅜" | ½" | ||||
| M | M5 | ||||||
| L | 76 | 75 | 72 | 78 | |||
| N | 47 | 54 | 47 | 47 | |||
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 06.03.2025 | 0.45 Мб |  |
Рабочая среда:
—
пар, вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды:
—
−20…+180°С
Рабочее давление:
—
0,01...12,0 МПа (в зависимости от катушки)
Давление:
—
Диаметр условного прохода:
—
8 мм, 10 мм, 15 мм
Материал корпуса:
—
латунь или нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G¼
