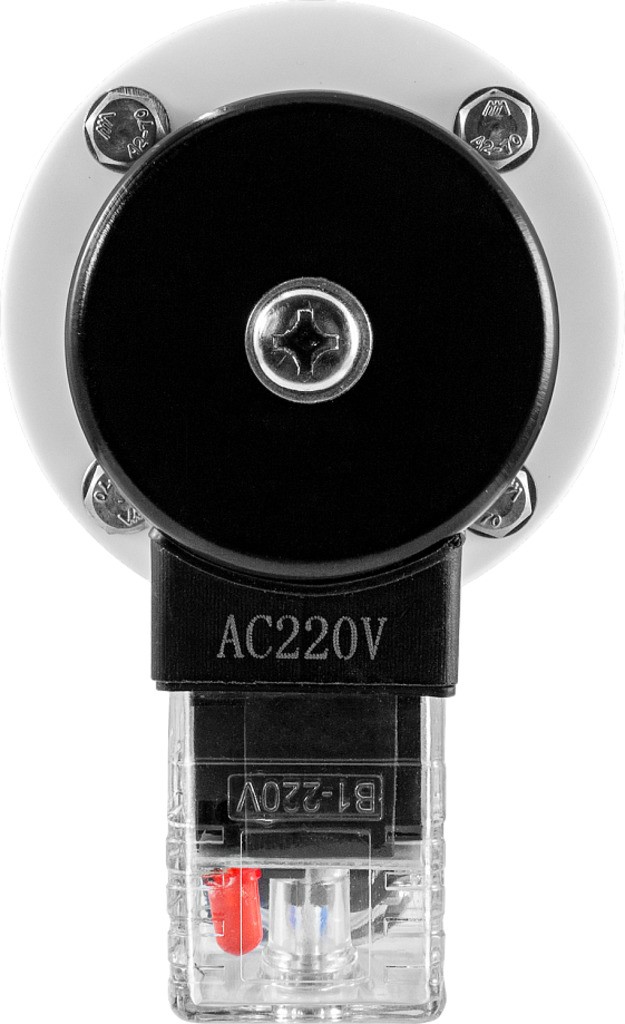

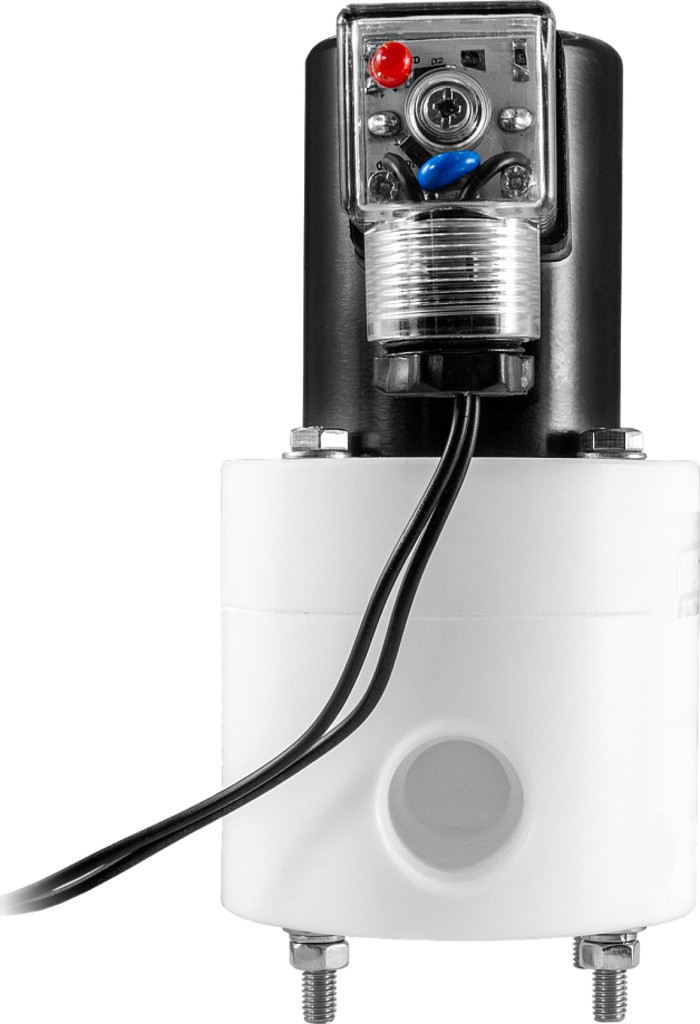

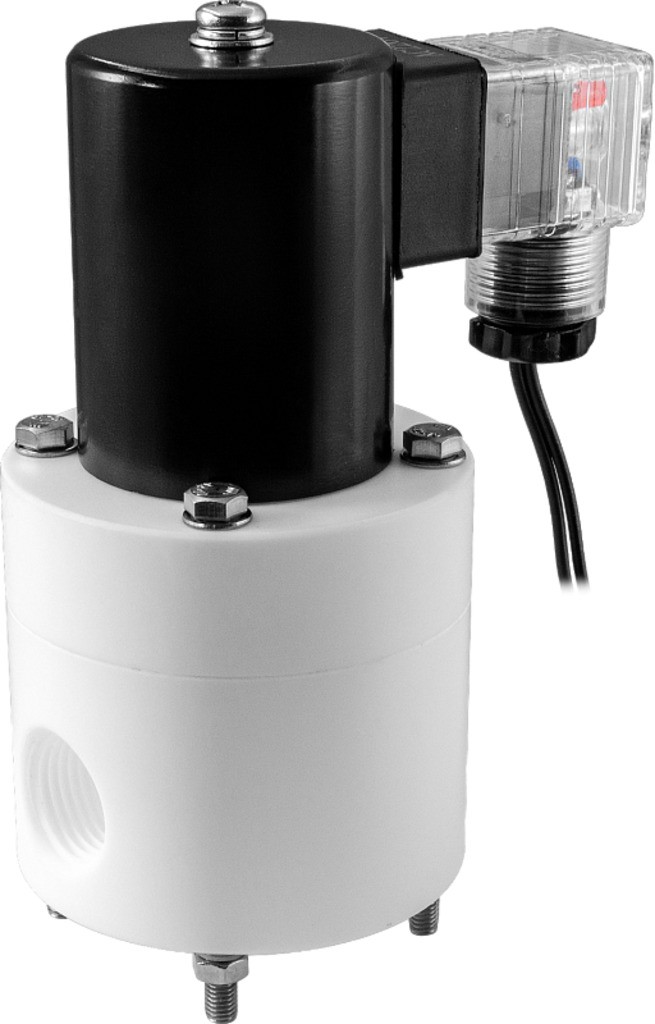

Клапан нормально закрытый AR-3T41 (AR-YCFP41)
Клапан соленоидный нормально закрытый непрямого действия с поршнем для агрессивных сред AR-3T41 (AR-YCFP41) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Клапан для агрессивных сред, в том числе 90% раствора серной или соляной кислот при высоких температурах до +180°С
- Изолированный от рабочей среды поршень
- Длительный срок службы
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Концентрированные щелочи, кислоты, соли |
| Материал | Корпуса: PTFE Уплотнения: PTFE |
| Температура рабочей среды | −30...+180°С |
| Рабочее давление | 0,01...0,6 МПа |
| Диаметр условного прохода | 15...50 мм |
| Присоединение | Резьбовое G½", G¾", G1", G1¼", G1½", G2" |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Ду, мм | Катушка | Мощность | AC | DC | |||
| ~220 В | ~110 В | ~24 В | =24 В | =12 В | |||
| 15...25 | AS13B IP54 | 15 ВА | V | V | V | ||
| 16 Вт | V | V | |||||
| 32...40 | AS16B IP54 | 5 ВА | V | V | V | ||
| 28 Вт | V | V | |||||
| AS17B IP54 | 5 ВА | V | V | V | |||
| 28 Вт | V | V | |||||
| 50 | AS15H IP65 | 10 ВА | V | V | V | ||
| 25 Вт | V | V | |||||
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-3T41-15-1/2-GPP | 15 | 3,6 | ½" | 0,01 | 0,6 | 1120 |
| AR-3T41-20-3/4-GPP | 20 | 5 | ¾" | 1360 | ||
| AR-3T41-25-1-GPP | 25 | 7,3 | 1" | 1770 | ||
| AR-3T41-32-1.1/4-GPP | 32 | 11,1 | 1¼" | 3000 | ||
| AR-3T41-40-1.1/2-GPP | 40 | 15,4 | 1½" | 4500 | ||
| AR-3T41-50-2-GPP | 50 | 32,4 | 2" | 6500 |
Расшифровка обозначения на примере клапана AR-3T41-15-1/2-XYZ:
AR-3T41 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: P – PTFE.
Z – материал уплотнения: P – PTFE.
Все модификации
| Артикул | Диаметр условного прохода,мм | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| E80683 | 15 | AS13B | ~220 | Со склада | 27007 руб. |
| E80691 | 15 | AS13B | ~110 | Со склада (комплектация 1..72 часа) | 27107 руб. |
| E80699 | 15 | AS13B | ~24 | Со склада (комплектация 1..72 часа) | 27107 руб. |
| E80707 | 15 | AS13B | =24 | Со склада (комплектация 1..72 часа) | 27107 руб. |
| E80715 | 15 | AS13B | =12 | Со склада (комплектация 1..72 часа) | 27107 руб. |
| E80684 | 20 | AS13B | ~220 | Со склада (комплектация 1..72 часа) | 33473 руб. |
| E80692 | 20 | AS13B | ~110 | Со склада (комплектация 1..72 часа) | 33573 руб. |
| E80700 | 20 | AS13B | ~24 | Со склада | 33573 руб. |
| E80708 | 20 | AS13B | =24 | Со склада (комплектация 1..72 часа) | 33573 руб. |
| E80716 | 20 | AS13B | =12 | Со склада (комплектация 1..72 часа) | 33573 руб. |
| E80685 | 25 | AS13B | ~220 | Со склада | 42603 руб. |
| E80693 | 25 | AS13B | ~110 | Со склада (комплектация 1..72 часа) | 42703 руб. |
| E80701 | 25 | AS13B | ~24 | Со склада (комплектация 1..72 часа) | 42703 руб. |
| E80709 | 25 | AS13B | =24 | Со склада (комплектация 1..72 часа) | 42703 руб. |
| E80717 | 25 | AS13B | =12 | Со склада (комплектация 1..72 часа) | 42703 руб. |
| E80687 | 32 | AS16B | ~220 | Под заказ к 2026.07.01 | 62382 руб. |
| E80695 | 32 | AS16B | ~110 | Со склада (комплектация 1..72 часа) | 62482 руб. |
| E80703 | 32 | AS16B | ~24 | 120 дней | 62482 руб. |
| E80711 | 32 | AS16B | =24 | 120 дней | 62482 руб. |
| E80719 | 32 | AS16B | =12 | 120 дней | 62482 руб. |
| E80689 | 32 | AS17B | ~220 | Со склада | 62382 руб. |
| E80697 | 32 | AS17B | ~110 | 120 дней | 62482 руб. |
| E80705 | 32 | AS17B | ~24 | 120 дней | 62482 руб. |
| E80713 | 32 | AS17B | =24 | Под заказ к 2026.07.01 | 62482 руб. |
| E80721 | 32 | AS17B | =12 | Со склада (комплектация 1..72 часа) | 62482 руб. |
| E80688 | 40 | AS16B | ~220 | Под заказ к 2026.07.01 | 87487 руб. |
| E80696 | 40 | AS16B | ~110 | 120 дней | 87587 руб. |
| E80704 | 40 | AS16B | ~24 | 120 дней | 87587 руб. |
| E80712 | 40 | AS16B | =24 | 120 дней | 87587 руб. |
| E80720 | 40 | AS16B | =12 | 120 дней | 87587 руб. |
| E80690 | 40 | AS17B | ~220 | 120 дней | 87487 руб. |
| E80698 | 40 | AS17B | ~110 | 120 дней | 87587 руб. |
| E80706 | 40 | AS17B | ~24 | 120 дней | 87587 руб. |
| E80714 | 40 | AS17B | =24 | 120 дней | 87587 руб. |
| E80722 | 40 | AS17B | =12 | 120 дней | 87587 руб. |
| E80686 | 50 | AS15H | ~220 | Под заказ к 2026.07.01 | 140741 руб. |
| E80694 | 50 | AS15H | ~110 | 120 дней | 140841 руб. |
| E80702 | 50 | AS15H | ~24 | Со склада | 140841 руб. |
| E80710 | 50 | AS15H | =24 | 120 дней | 140841 руб. |
| E80718 | 50 | AS15H | =12 | 120 дней | 140841 руб. |

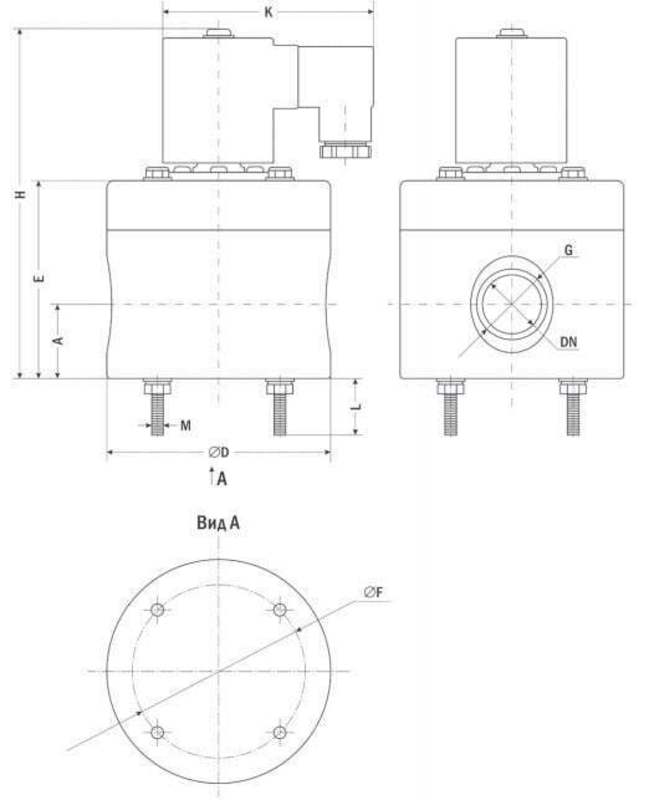

| Габаритные размеры |
 |
| Размер, мм | AR-3T41, Ду, мм | |||||
| 15 | 20 | 25 | 32 | 40 | 50 | |
| A | 19 | 23 | 32 | 31 | 33,5 | 43 |
| ∅ D | 70 | 80 | 95 | 120 | 130 | 150 |
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| E | 65,5 | 74 | 84 | 110 | 113 | 140 |
| ∅ F | 58 | 67 | 75 | 98 | 106 | 116 |
| G | ½" | ¾" | 1" | 1¼" | 1½ | 2" |
| H | 132 | 140 | 175 | 200 | 220 | 249 |
| K | 89 | 89 | 89 | 90 | 90 | 109 |
| L | 11 | 12 | 25 | 18 | 20 | 20 |
| M | M5 | M6 | M6 | M8 | M8 | M10 |
