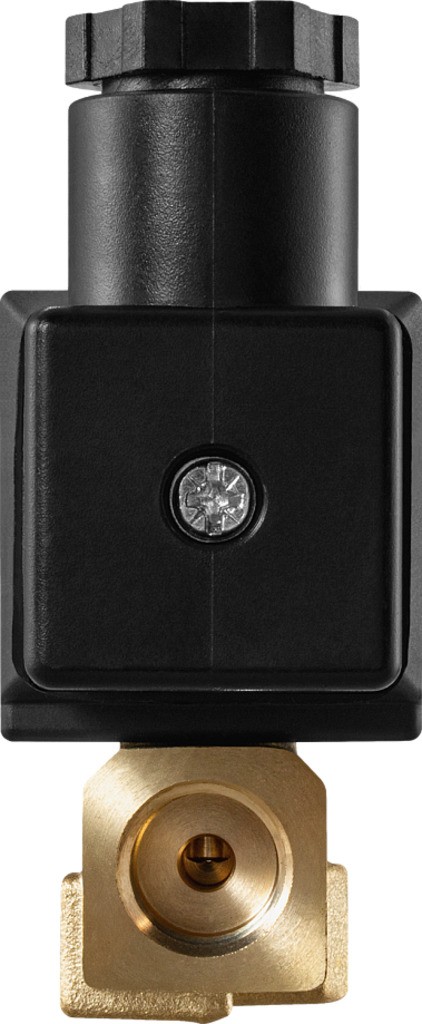

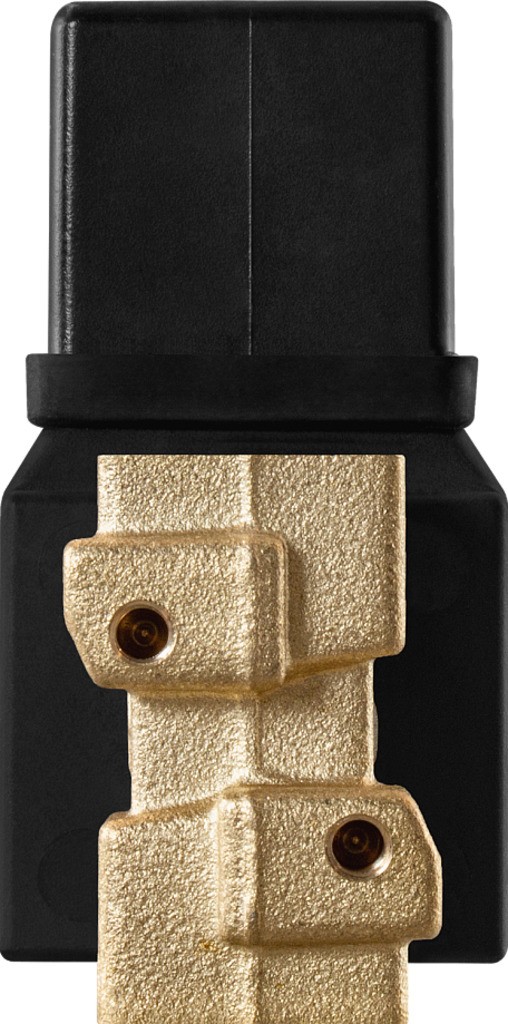

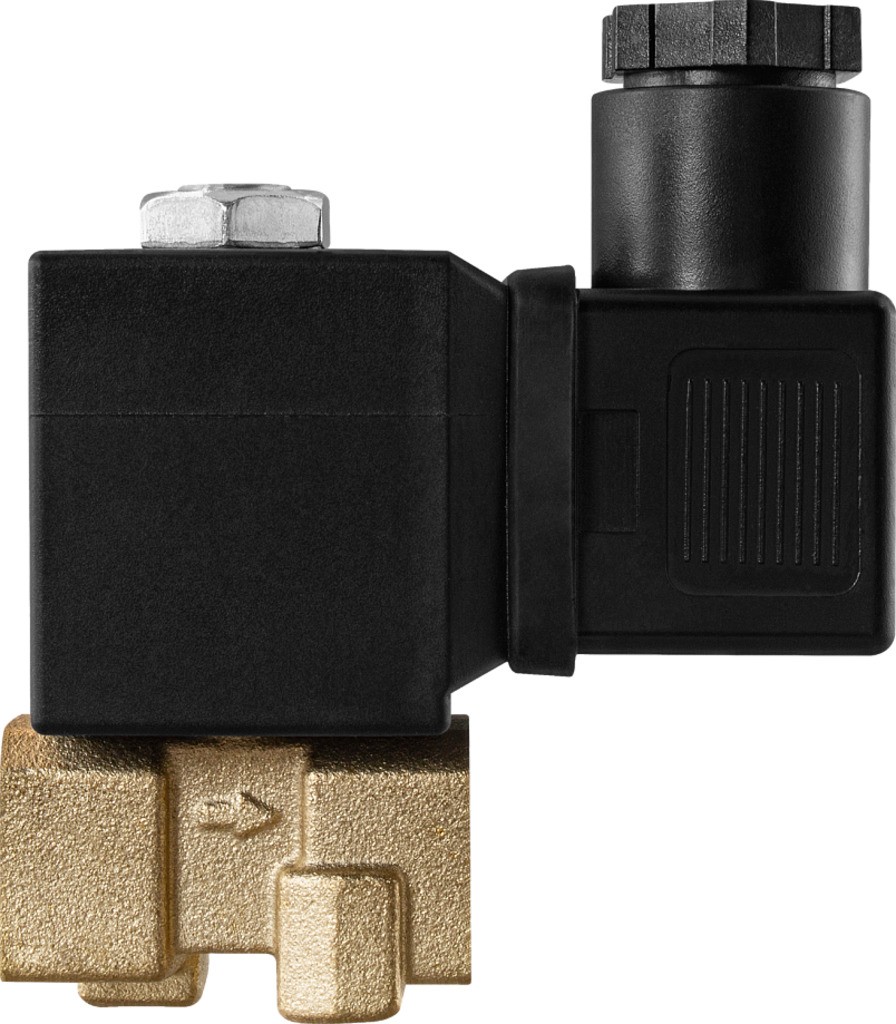

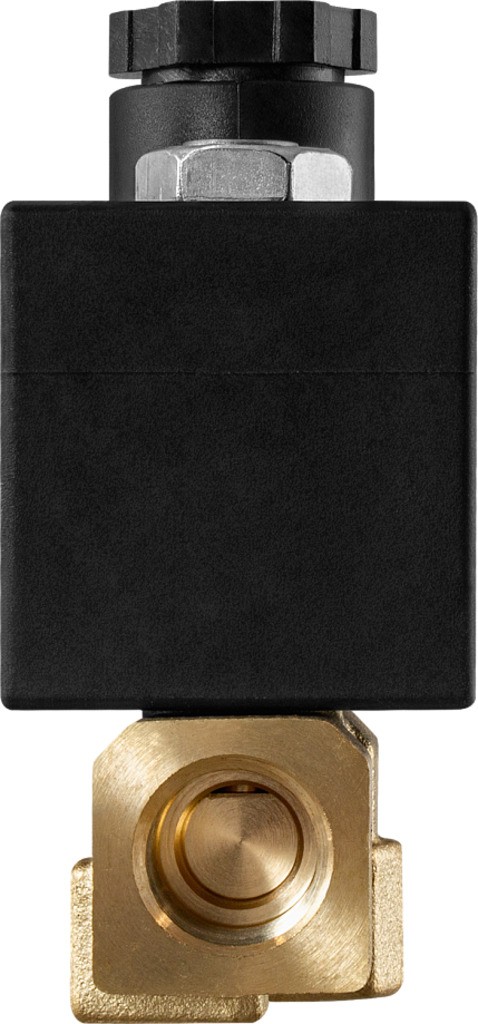

Клапан нормально закрытый AR-5566
Является аналогом:
| Производитель | TORK | Ceme | Burkert | ASCO | Danfoss |
| Модель/серия | T-BT | Серия 66 | 0256 | Серия 262 | EV210B |
Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем AR-5566 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Срабатывание при нулевом давлении
- Компактный размер
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

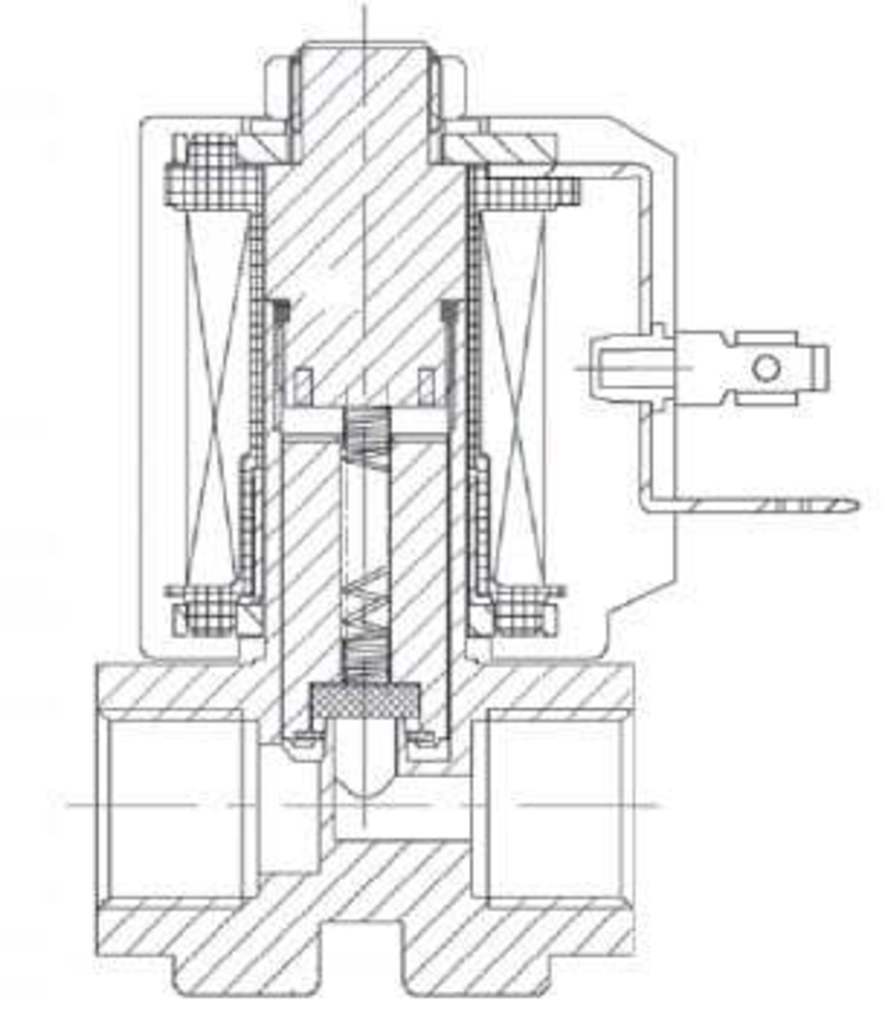

Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Пар, воздух, инертные газы | |
| Материал | Корпуса | Латунь |
| Уплотнения | VITON | |
| Температура рабочей среды | 0...+160°С | |
| Рабочее давление | 0...1,3 МПа | |
| Диаметр условного прохода | 3,8 мм | |
| Присоединение | Резьбовое G¼" | |
| Катушка | AS81B, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В, =24 В, =12 В | |
| Мощность | 15 ВА (АС), 9 Вт (DC) | |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-5566-3,8-1/4-GBV | 3,8 | 0,22 | ¼" | 0,0 | 1,3 | 246 |
Расшифровка обозначения клапана AR-5566-3,8-1/4-XYZ:
AR-5566 – модель клапана.
3,8 – диаметр условного прохода в мм.
1/4 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.
Все модификации
| Артикул | Диаметр условного прохода, мм | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|
| D40167 | 3,8 | ~220 | Со склада (комплектация 1..72 часа) | 2092 руб. |
| D40169 | 3,8 | ~110 | Со склада (комплектация 1..72 часа) | 2192 руб. |
| D40171 | 3,8 | ~24 | Со склада (комплектация 1..72 часа) | 2192 руб. |
| D40173 | 3,8 | =24 | Со склада | 2192 руб. |
| D40175 | 3,8 | =12 | Ожидается 2026.03.30 | 2192 руб. |
| D40168 | 4 | ~220 | Снято с производства | 2092 руб. |
| D40170 | 4 | ~110 | 120 дней | 2192 руб. |
| D40172 | 4 | ~24 | 120 дней | 2192 руб. |
| D40174 | 4 | =24 | Снято с производства | 2192 руб. |
| D40176 | 4 | =12 | Снято с производства | 2192 руб. |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.10.2022 | 0.52 Мб |  |
