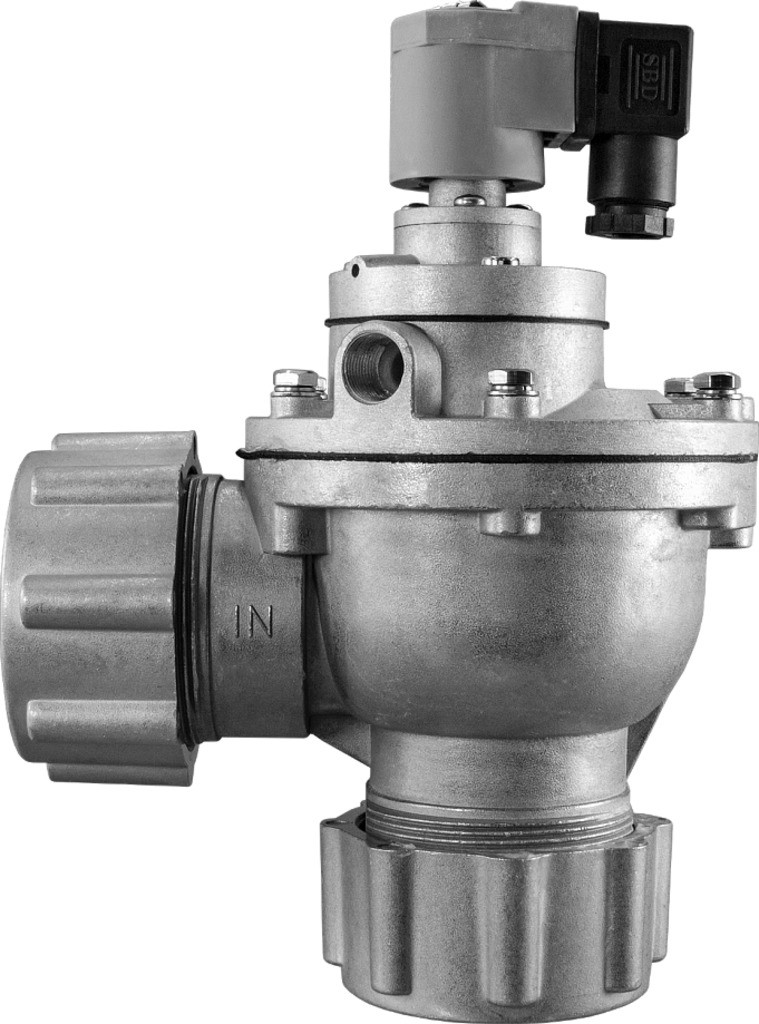

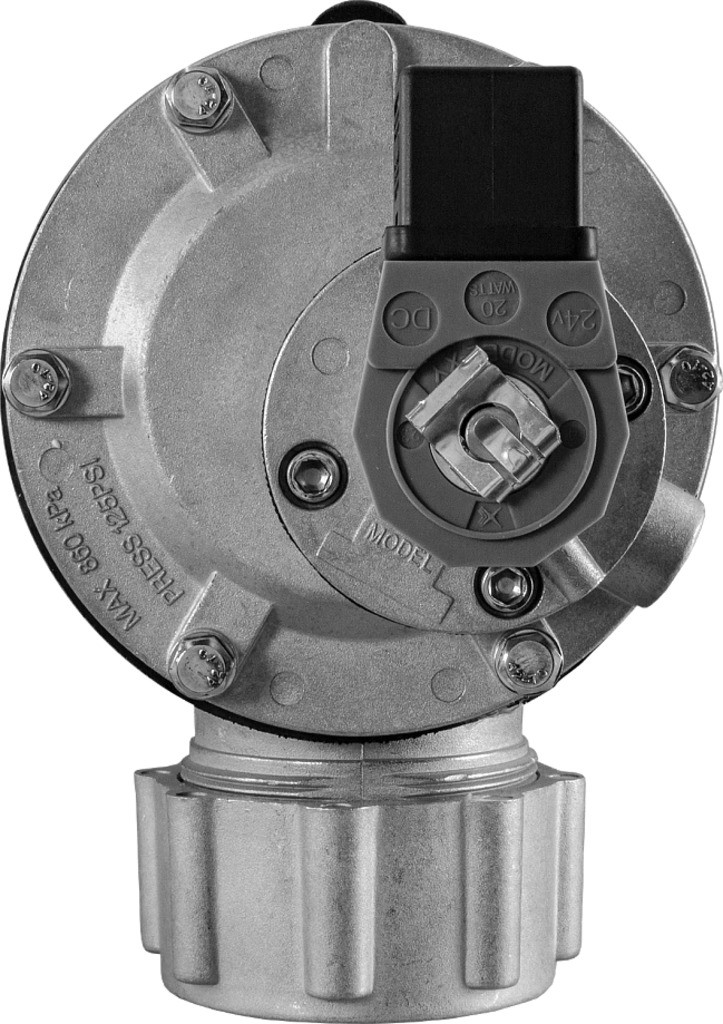

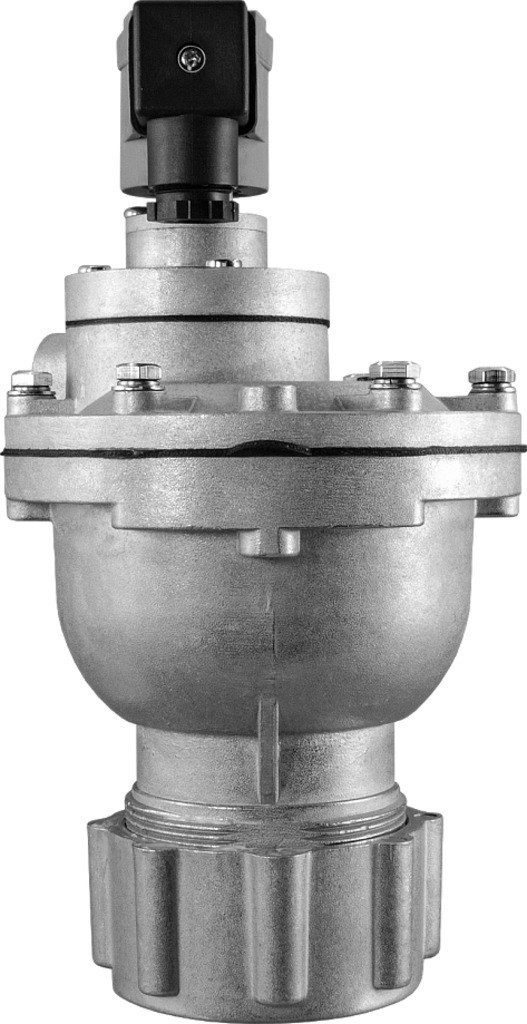

Клапан нормально закрытый AR-RMF-DD
Является аналогом:
| Производитель | TORK |
| Модель/серия | T-PR |
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-RMF-DD предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Высокая пропускная способность благодаря угловой конструкции
- Минимальное время открытия и закрытия
- Быстросъемное присоединение
- Аналог клапанов GOYEN
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Воздух | |
| Материал | Корпуса | Алюминий |
| Уплотнения | NBR | |
| Температура рабочей среды | −5...+55°С | |
| Рабочее давление | 0,3...0,8 МПа | |
| Диаметр условного прохода | 25 мм, 40 мм | |
| Присоединение | Штуцеры ∅ 35 мм, ∅ 50 мм | |
| Катушка | SB461, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | |
| Мощность | 25 ВА (АС), 20 Вт (DC) | |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-RMF-DD-25-d35-CAN | 25 | 24 | Штуцер ∅ 35 мм | 0,3 | 0,8 | 1130 |
| AR-RMF-DD-40-d50-CAN | 40 | 44 | Штуцер ∅ 50 мм | 2190 |
Расшифровка обозначения на примере клапана AR-RMF-DD-25-d35-XYZ:
AR-RMF-DD – модель клапана.
25 – диаметр условного прохода в мм.
d35 – внешний диаметр штуцера в мм
X – присоединение: C – штуцер.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.
Все модификации
| Артикул | Диаметр условного прохода, мм | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|
| A28108 | 25 | ~220 | Со склада | 5811 руб. |
| A28110 | 25 | ~110 | Со склада (комплектация 1..72 часа) | 5911 руб. |
| A28112 | 25 | ~24 | Со склада (комплектация 1..72 часа) | 5911 руб. |
| A28114 | 25 | =24 | Со склада | 5911 руб. |
| A28116 | 25 | =12 | Со склада (комплектация 1..72 часа) | 5911 руб. |
| A28109 | 40 | ~220 | Со склада | 8541 руб. |
| A28111 | 40 | ~110 | Со склада (комплектация 1..72 часа) | 8641 руб. |
| A28113 | 40 | ~24 | Со склада (комплектация 1..72 часа) | 8641 руб. |
| A28115 | 40 | =24 | Со склада | 8641 руб. |
| A28117 | 40 | =12 | Со склада (комплектация 1..72 часа) | 8641 руб. |
| Габаритные размеры |
 |

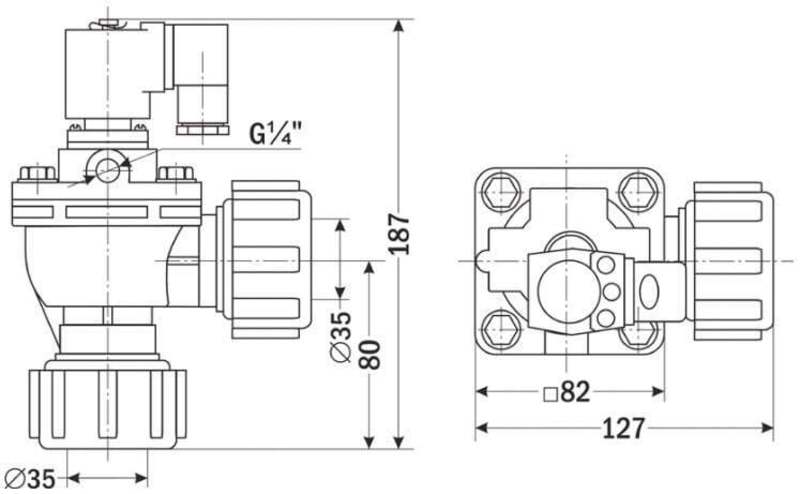

| AR-RMF-DD-25 |
 |

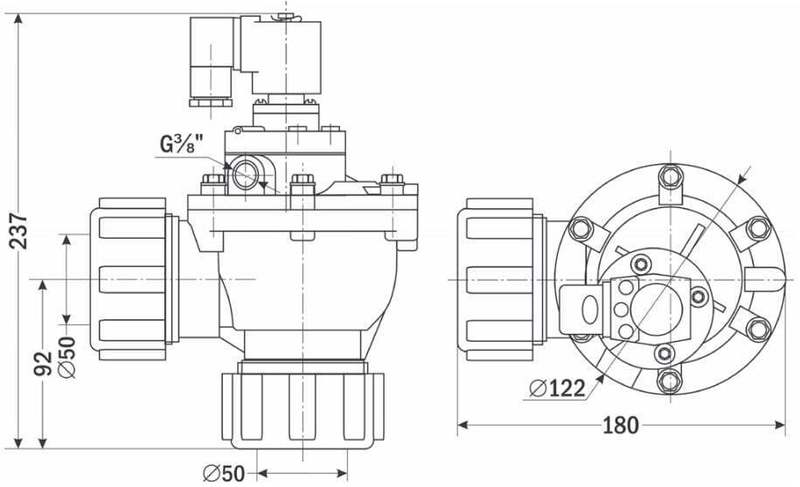

| AR-RMF-DD-40 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 26.12.2024 | 0.62 Мб |  |
