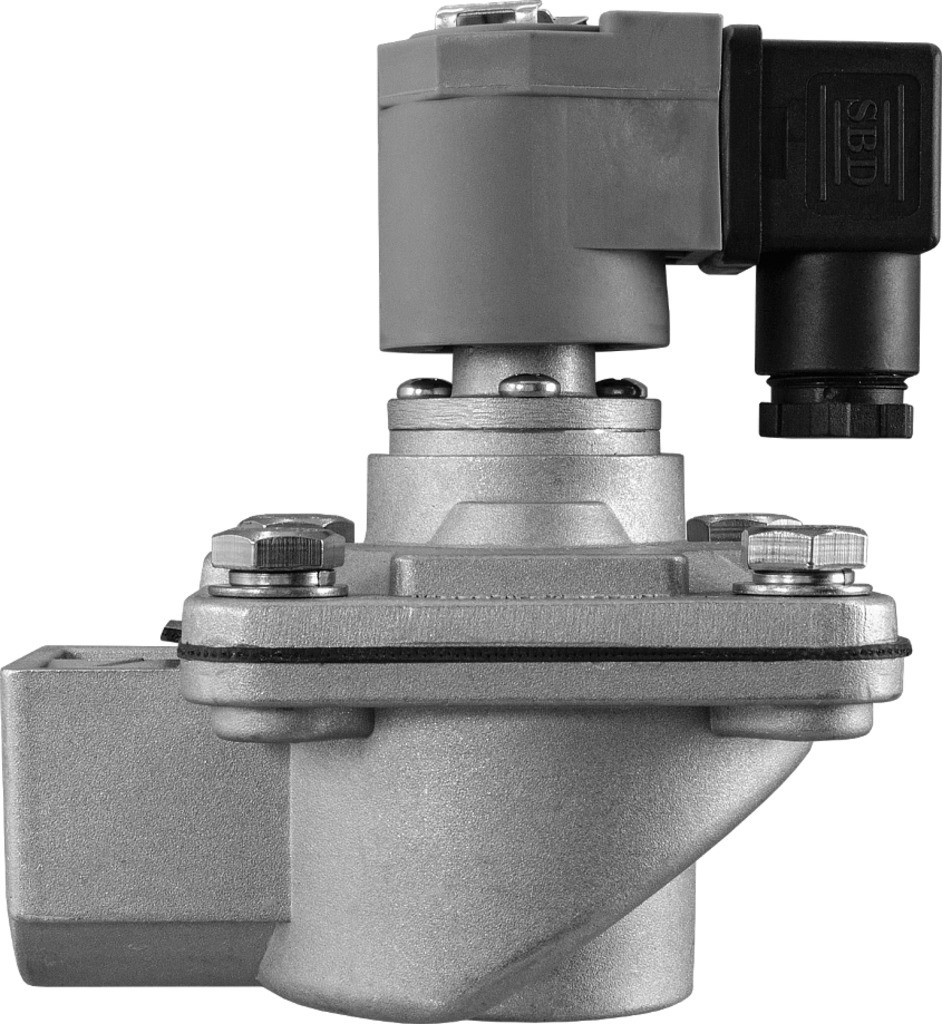

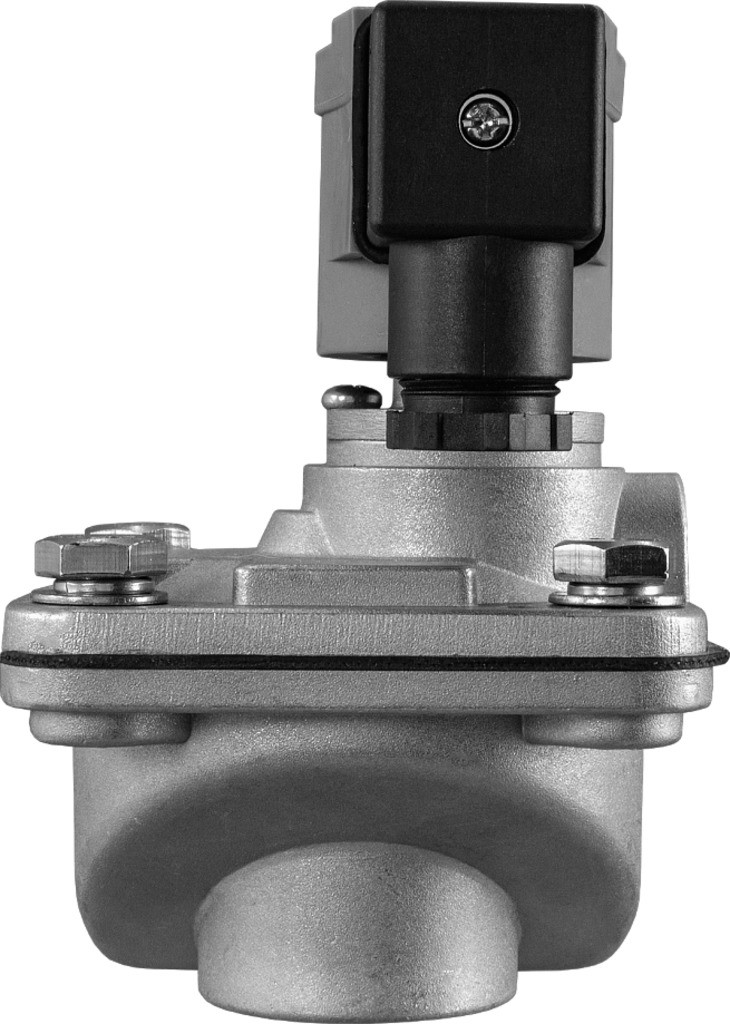

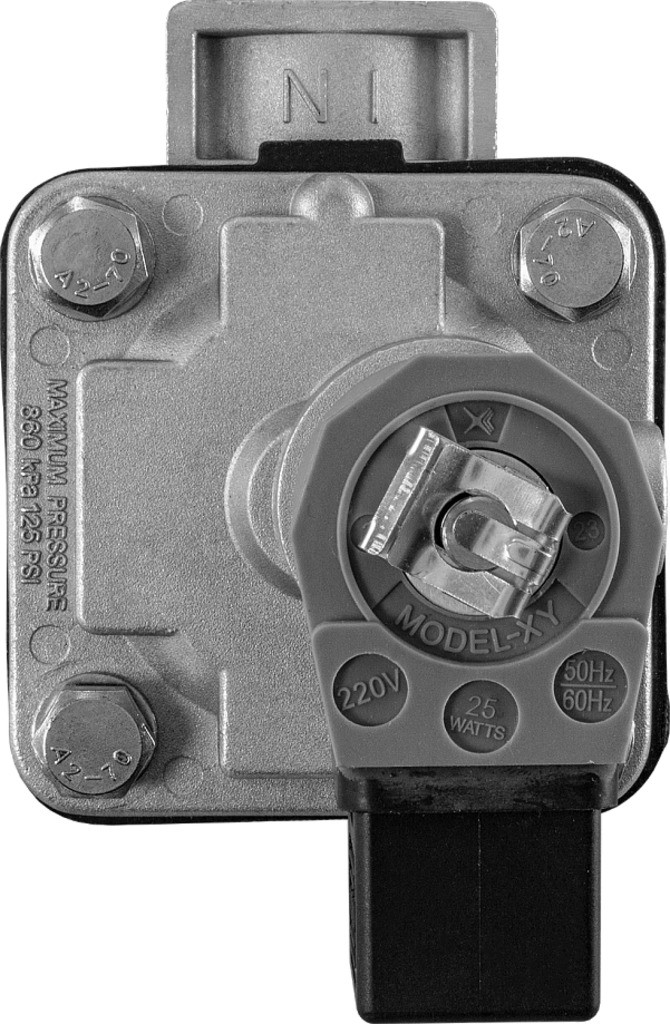

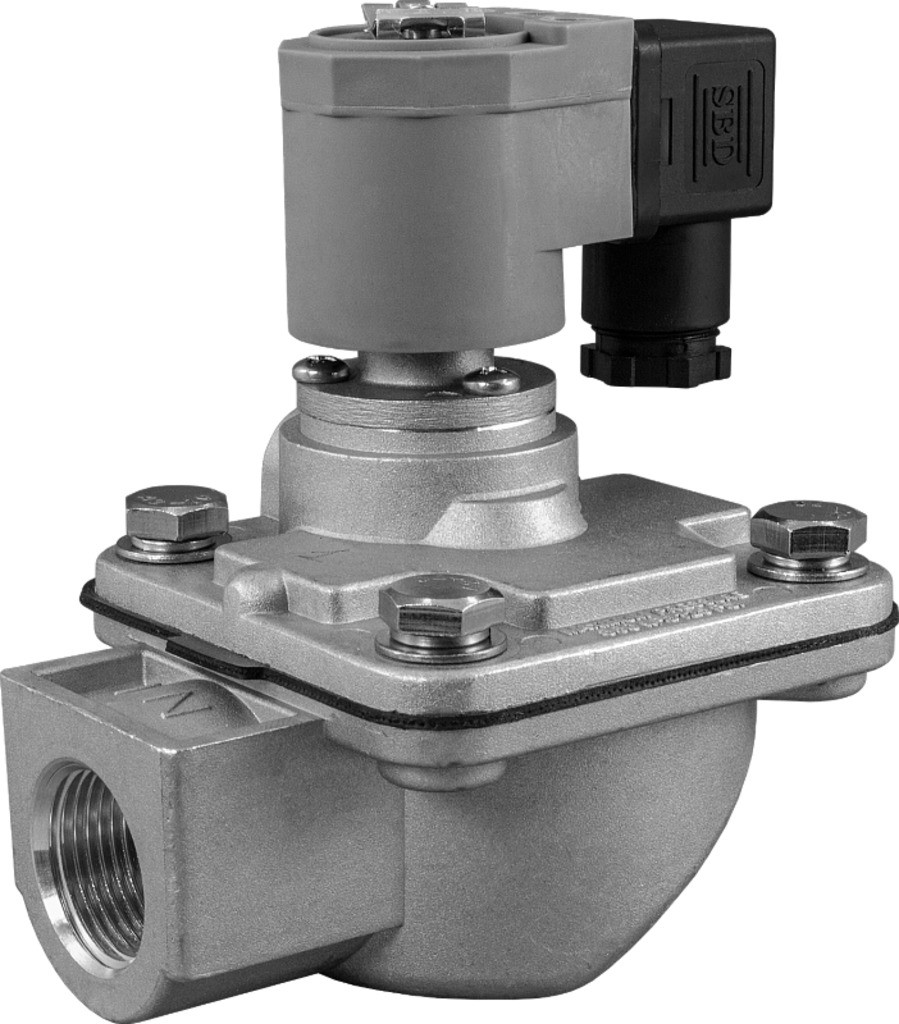

Клапаны нормально закрытые AR-RMF-Z-20P, AR-RMF-Z-25P
Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой AR-RMF-Z-20P, AR-RMF-Z-25P предназначены для управления потоком рабочей среды в трубопроводе
Особенности:
- Высокая пропускная способность благодаря угловой конструкции
- Аналог клапанов GOYEN
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны подают воздух в течение очень короткого времени в виде сильного удара. Клапаны имеют высокую пропускную способность благодаря угловой конструкции и минимальное время открытия и закрытия.
Для управления клапанами необходимо реле времени.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Технические характеристики
| Параметр | Значение | ||
| Рабочая среда | Воздух | ||
| Материал | Корпуса | Алюминий | |
| Уплотнения | NBR | ||
| Температура рабочей среды | −5...+55°С | ||
| Рабочее давление | 0,3...0,8 МПа | ||
| Диаметр условного прохода | 20 мм, 25 мм | ||
| Присоединение | Резьбовое G¾", G1" | ||
| Катушка | SB461, IP65 | ASEx542, IP65 | |
| Питание | ~220 В,~110 В, ~24 В, =24 В, =12 В | ||
| Мощность | 25 ВА (AC), 20 Вт (DC) | 13 ВА (AC), 15 Вт (DC) | |
Модификации
| Обозначение | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-RMF-Z-20P-20-3/4-GAN | 20 | 14 | ¾" | 0,3 | 0,8 | 750 |
| AR-RMF-Z-25P-25-1-GAN | 25 | 24 | 1" | 690 |
Расшифровка обозначения на примере клапана AR-RMF-Z-20P-20-3/4-XYZ:
AR-RMF-Z-20P – модель клапана.
20 – диаметр условного прохода в мм.
3/4 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.
Все модификации
| Артикул | Диаметр условного прохода, мм | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| R17770 | 20 | SB461 | ~220 | Со склада | 3374 руб. |
| R17774 | 20 | SB461 | ~110 | Со склада (комплектация 1..72 часа) | 3474 руб. |
| R17776 | 20 | SB461 | ~24 | Со склада (комплектация 1..72 часа) | 3474 руб. |
| R17778 | 20 | SB461 | =24 | Со склада | 3474 руб. |
| R17780 | 20 | SB461 | =12 | Со склада | 3474 руб. |
| R17772 | 20 | ASEx542 | ~220 | Со склада (комплектация 1..72 часа) | 10511 руб. |
| R17782 | 20 | ASEx542 | =12 | Со склада (комплектация 1..72 часа) | 10611 руб. |
| R17771 | 25 | SB461 | ~220 | Со склада | 3374 руб. |
| R17775 | 25 | SB461 | ~110 | Со склада (комплектация 1..72 часа) | 3474 руб. |
| R17777 | 25 | SB461 | ~24 | Со склада (комплектация 1..72 часа) | 3474 руб. |
| R17779 | 25 | SB461 | =24 | Со склада (комплектация 1..72 часа) | 3474 руб. |
| R17781 | 25 | SB461 | =12 | Со склада (комплектация 1..72 часа) | 3474 руб. |
| R17773 | 25 | ASEx542 | ~220 | Со склада (комплектация 1..72 часа) | 10511 руб. |
| R17783 | 25 | ASEx542 | =12 | Со склада (комплектация 1..72 часа) | 10611 руб. |

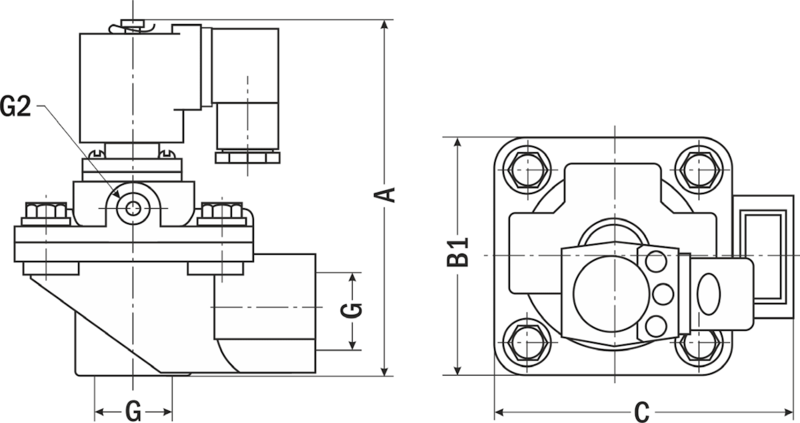

| Габаритные размеры |
 |
| Размер, мм | AR-RMF-Z-20P | AR-RMF-Z-25P |
| А | 125 | 125 |
| В2 | 85 | 85 |
| С | 105 | 105 |
| G | ¾" | 1" |
| G2 | ¼" | ½" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 31.03.2025 | 0.55 Мб |  |
