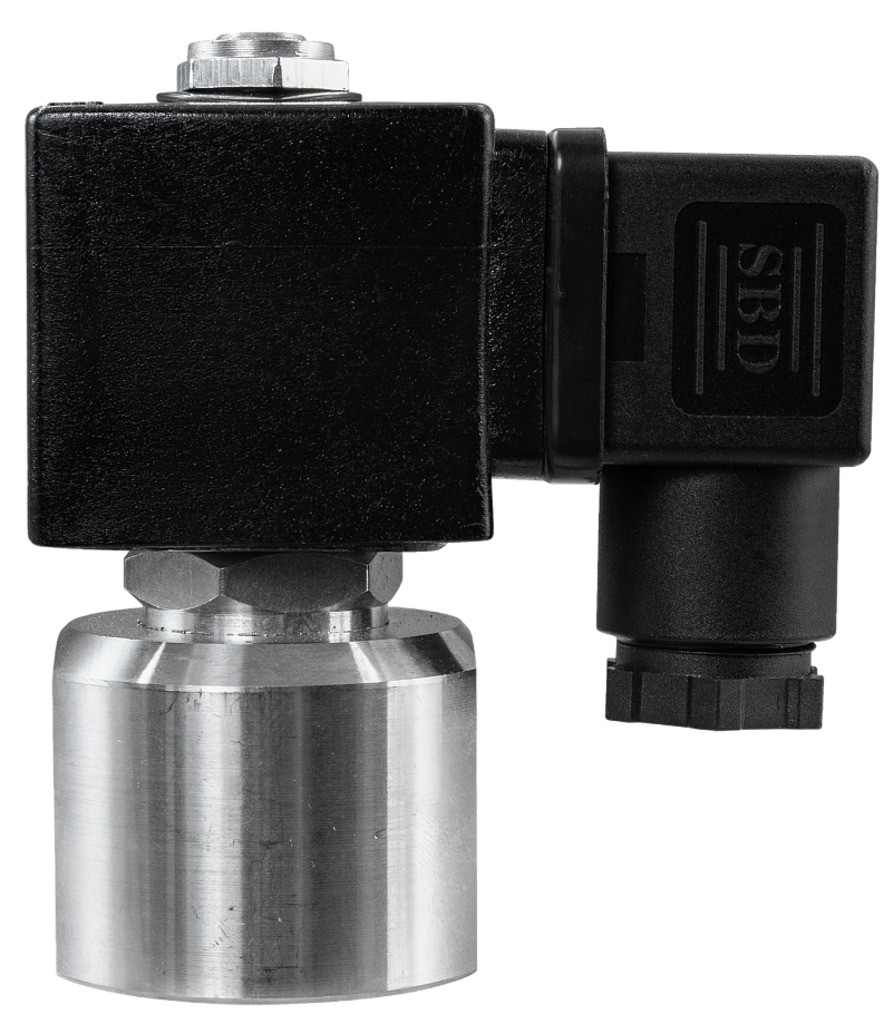

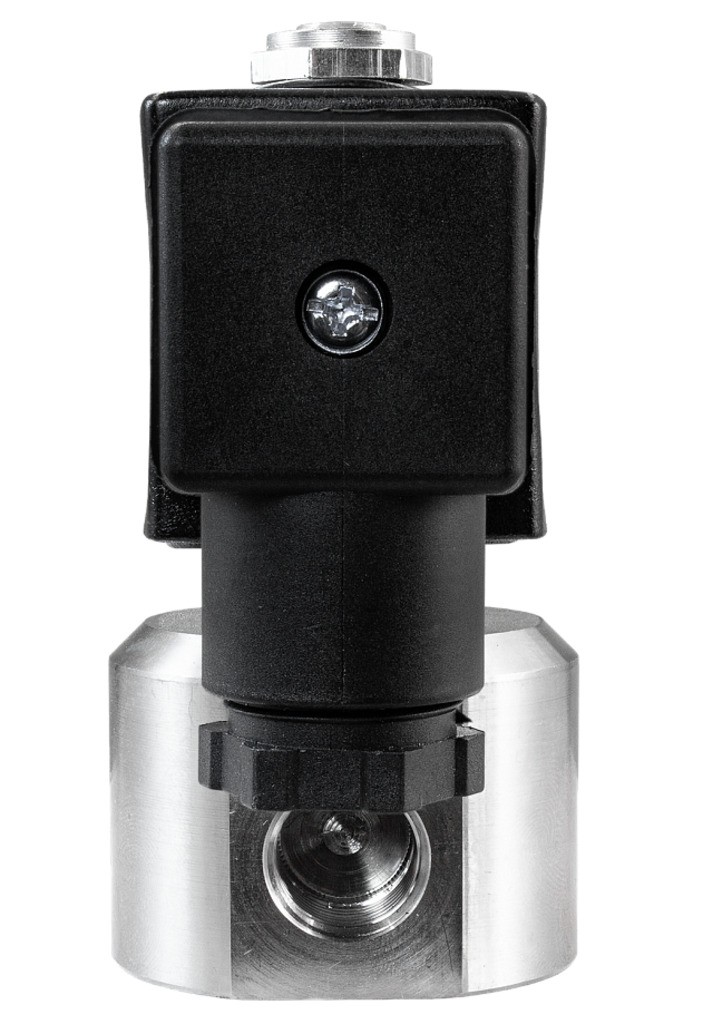

Клапан нормально закрытый AR-RMF22
Является аналогом:
| Производитель | TORK | Ode | ASCO |
| Модель/серия | T-SY | 21L1K1 | Серия 262 |
Клапан соленоидный нормально закрытый прямого действия с поршнем AR-RMF22 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Работа при высоком давлении до 4,0 МПа
- Срабатывание при нулевом давлении
- Компактный размер
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи |
| Материал | Корпуса: нержавеющая сталь Уплотнения: VITON |
| Температура рабочей среды | −40...+180°С |
| Рабочее давление | 0...4,0 МПа |
| Диаметр условного прохода | 2...5 мм |
| Присоединение | Резьбовое G¼", G⅜" |
| Катушка | SB475, IP65 |
| Питание | ~220 В, ~24 В, =24 В, =12 В |
| Мощность | 18 ВА (АС), 19 Вт (DC) |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-RMF22-2-3/8-GSV | 2 | 0,13 | G⅜" | 0 | 4,0* | 450 |
| AR-RMF22-4-1/4-GSV | 4 | 0,5 | G¼'' | 1,4 | 470 | |
| AR-RMF22-5-1/4-GSV | 5 | 0,71 | 0,8 | |||
Расшифровка обозначения на примере клапана AR-RMF22-2-3/8-XYZ:
AR-RMF22– модель клапана.
2 – диаметр условного прохода в мм.
3/8 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.
* Max рабочее давление, которое клапан может выдержать кратковременно – 5,5 МПа
Все модификации
| Артикул | Диаметр условного прохода,мм | Присоединение | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| E90557 | 2 | 3/8" | ~220 | Со склада | 4895 руб. |
| E90560 | 2 | 3/8" | ~24 | Со склада (комплектация 1..72 часа) | 4995 руб. |
| E90563 | 2 | 3/8" | =24 | Со склада | 4995 руб. |
| E90566 | 2 | 3/8" | =12 | Со склада (комплектация 1..72 часа) | 4995 руб. |
| E90555 | 4 | 1/4" | ~220 | Со склада (комплектация 1..72 часа) | 4895 руб. |
| E90558 | 4 | 1/4" | ~24 | Со склада (комплектация 1..72 часа) | 4995 руб. |
| E90561 | 4 | 1/4" | =24 | Со склада | 4995 руб. |
| E90564 | 4 | 1/4" | =12 | Со склада (комплектация 1..72 часа) | 4995 руб. |
| E90556 | 5 | 1/4" | ~220 | Со склада | 4895 руб. |
| E90559 | 5 | 1/4" | ~24 | Со склада | 4995 руб. |
| E90562 | 5 | 1/4" | =24 | Со склада | 4995 руб. |
| E90565 | 5 | 1/4" | =12 | Со склада (комплектация 1..72 часа) | 4995 руб. |

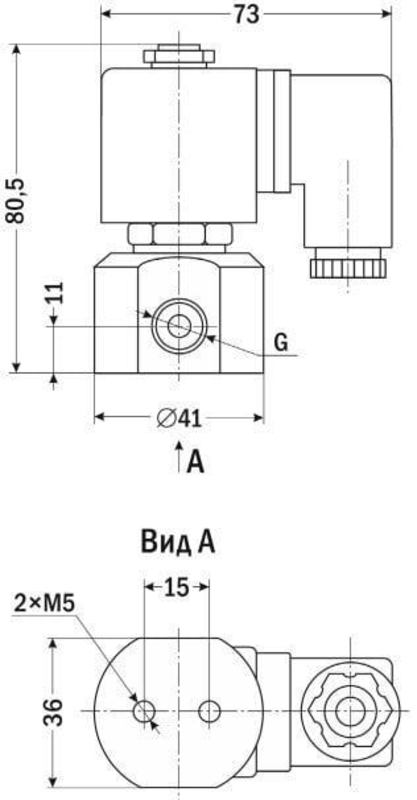

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.10.2022 | 0.44 Мб |  |
