Клапан нормально закрытый AR-SB125
Новинка Рекомендуем

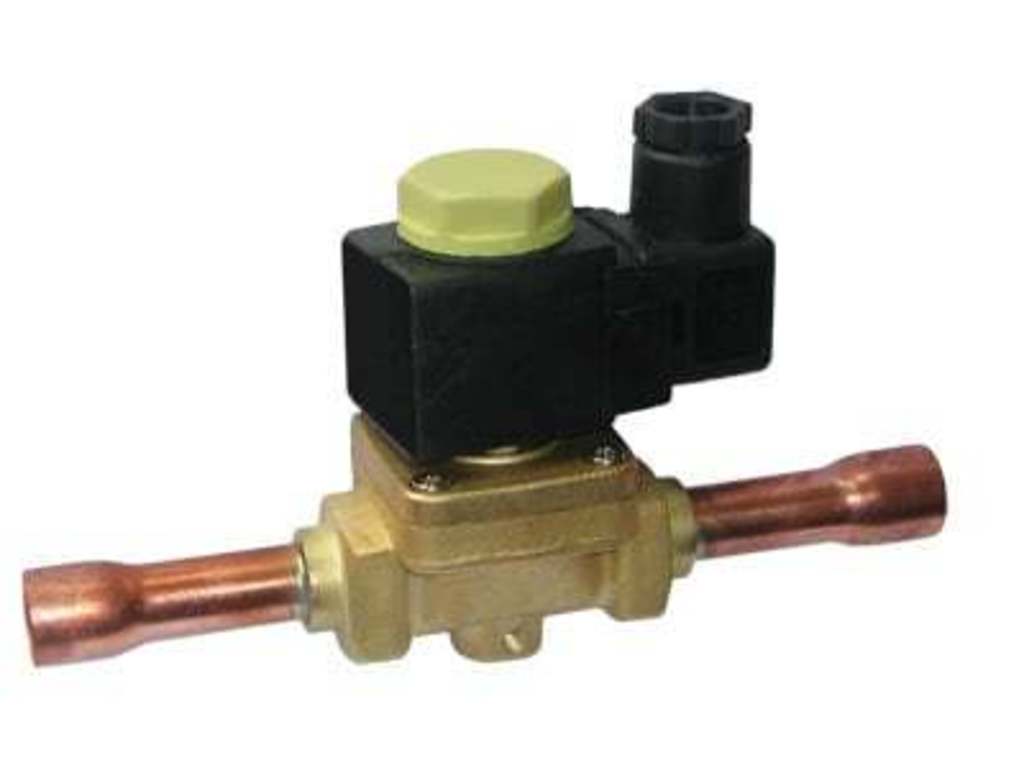

Клапан нормально закрытый прямого действия с диафрагмой AR-SB125 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Для использования в холодильных установках
- Присоединение: резьбовое или под пайку
- Штуцеры под расклепку с резьбовым присоединением в комплекте
- Пониженное энергопотребление
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Для присоединения к трубопроводу клапана AR-SB125-1020/2 рекомендуется использовать трубку присоединительную капиллярную ТСТ-900-7/16. Также можно выполнить присоединение с помощью переходника под расклепку ПТР 7/16 и развальцованной капиллярной трубки диаметром 6,5 мм, нужной длины и конфигурации. Для этого на капиллярную трубку предварительно надеть переходник ПТР. Развальцевать и подвести конец трубки к штуцеру клапана. Затем привернуть переходник, обеспечив затяжкой плотное прилегание трубки.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Фреон и все другие типы хладагентов, кроме аммиака | |
| Материал | Корпуса | Латунь + медь – для соединения под пайку, латунь – для резьбового соединения |
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…+180°С | |
| Рабочее давление | 0...2,1 МПа | |
| Диаметр условного прохода | 2,2...25,5 мм | |
| Присоединение | Резьбовое JIC 7/16"-20, M16×1,5, JIC 3/4"-16, JIC 7/8"-14, JIC 1.1/16"-12, ⅜'', ⅝'' или под пайку ¼"...1⅛" | |
| Катушка | SB040, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | |
| Мощность | 9 ВА (АС), 8 Вт (DC) | |
Модификации
| Модель | Присоединение | Kv, м³/ч | Ду, мм | Pmin, МПа | Pmax, МПа | Катушка | |
| Резьба | Под пайку | ||||||
| AR-SB125-1020/2 GBP | JIC 7/16"-20 | – | 0,175 | 2,5 | 0,0 | 2,1 | SB040 |
| AR-SB125-1020/3 GBP | M16×1,5 | – | 0,23 | 3,0 | |||
| AR-SB125-1028/2 GBP | – | ¼" | 0,15 | 2,2 | |||
| AR-SB125-1028/3 GBP | – | ⅜" | 0,23 | 3,0 | |||
| AR-SB125-1064/3 GBP | ⅜" | – | 0,8 | 7,0 | |||
| AR-SB125-1064/4 GBP | JIC ¾"-16 | – | |||||
| AR-SB125-1068/3 GBP | – | ⅜" | |||||
| AR-SB125-1068/4 GBP | – | ½" | |||||
| AR-SB125-1070/4 GBP | JIC ¾"-16 | – | 2,2 | 12,5 | |||
| AR-SB125-1070/5 GBP | JIC ⅞"-14 | – | 2,61 | 12,5 | |||
| AR-SB125-1070/6 GBP | JIC 1.1/16"-12 | – | 17,0 | ||||
| AR-SB125-1078/4 GBP | – | ½" | 2,2 | 12,5 | |||
| AR-SB125-1078/5 GBP | – | ⅝" | 2,61 | 12,5 | |||
| AR-SB125-1078/6 GBP | – | ¾" | 17,0 | ||||
| AR-SB125-1078/7 GBP | – | ⅞" | 12,5 | ||||
| AR-SB125-1078/9 GBP | – | 1⅛" | 10 | 25,5 | |||
| AR-SB125-1079/7 GBP | – | ⅞" | 2,61 | 12,5 | |||
| AR-SB125-1090/5 GBP | ⅝" | – | 17,0 | ||||
| AR-SB125-1099/9 GBP | – | 1⅛" | |||||
Все модификации
| Артикул | Модель | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|
| O61380 | AR-SB125-1020/2 | ~220 | Снято с производства | 2314 руб. |
| O61398 | AR-SB125-1020/2 | ~110 | 120 дней | 2414 руб. |
| O61416 | AR-SB125-1020/2 | ~24 | 120 дней | 2414 руб. |
| O61434 | AR-SB125-1020/2 | =24 | Снято с производства | 2414 руб. |
| O61452 | AR-SB125-1020/2 | =12 | Снято с производства | 2414 руб. |
| O61381 | AR-SB125-1020/3 | ~220 | Со склада | 2314 руб. |
| O61399 | AR-SB125-1020/3 | ~110 | Со склада (комплектация 1..72 часа) | 2414 руб. |
| O61417 | AR-SB125-1020/3 | ~24 | 120 дней | 2414 руб. |
| O61435 | AR-SB125-1020/3 | =24 | Со склада (комплектация 1..72 часа) | 2414 руб. |
| O61453 | AR-SB125-1020/3 | =12 | Со склада (комплектация 1..72 часа) | 2414 руб. |
| O61382 | AR-SB125-1028/2 | ~220 | Снято с производства | 2210 руб. |
| O61400 | AR-SB125-1028/2 | ~110 | 120 дней | 2310 руб. |
| O61418 | AR-SB125-1028/2 | ~24 | 120 дней | 2310 руб. |
| O61436 | AR-SB125-1028/2 | =24 | Снято с производства | 2310 руб. |
| O61454 | AR-SB125-1028/2 | =12 | Снято с производства | 2310 руб. |
| O61383 | AR-SB125-1028/3 | ~220 | Снято с производства | 2210 руб. |
| O61401 | AR-SB125-1028/3 | ~110 | 120 дней | 2310 руб. |
| O61419 | AR-SB125-1028/3 | ~24 | 120 дней | 2310 руб. |
| O61437 | AR-SB125-1028/3 | =24 | 120 дней | 2310 руб. |
| O61455 | AR-SB125-1028/3 | =12 | 120 дней | 2310 руб. |
| O61384 | AR-SB125-1064/3 | ~220 | Снято с производства | 3016 руб. |
| O61402 | AR-SB125-1064/3 | ~110 | 120 дней | 3116 руб. |
| O61420 | AR-SB125-1064/3 | ~24 | 120 дней | 3116 руб. |
| O61438 | AR-SB125-1064/3 | =24 | Снято с производства | 3116 руб. |
| O61456 | AR-SB125-1064/3 | =12 | Снято с производства | 3116 руб. |
| O61385 | AR-SB125-1064/4 | ~220 | Со склада | 3016 руб. |
| O61403 | AR-SB125-1064/4 | ~110 | Со склада (комплектация 1..72 часа) | 3116 руб. |
| O61421 | AR-SB125-1064/4 | ~24 | 120 дней | 3116 руб. |
| O61439 | AR-SB125-1064/4 | =24 | Со склада (комплектация 1..72 часа) | 3116 руб. |
| O61457 | AR-SB125-1064/4 | =12 | Со склада (комплектация 1..72 часа) | 3116 руб. |
| O61386 | AR-SB125-1068/3 | ~220 | Снято с производства | 2808 руб. |
| O61404 | AR-SB125-1068/3 | ~110 | 120 дней | 2908 руб. |
| O61422 | AR-SB125-1068/3 | ~24 | 120 дней | 2908 руб. |
| O61440 | AR-SB125-1068/3 | =24 | Снято с производства | 2908 руб. |
| O61458 | AR-SB125-1068/3 | =12 | 120 дней | 2908 руб. |
| O61387 | AR-SB125-1068/4 | ~220 | Снято с производства | 2808 руб. |
| O61405 | AR-SB125-1068/4 | ~110 | 120 дней | 2908 руб. |
| O61423 | AR-SB125-1068/4 | ~24 | 120 дней | 2908 руб. |
| O61441 | AR-SB125-1068/4 | =24 | 120 дней | 2908 руб. |
| O61459 | AR-SB125-1068/4 | =12 | Снято с производства | 2908 руб. |
| O61388 | AR-SB125-1070/4 | ~220 | Снято с производства | 3203 руб. |
| O61406 | AR-SB125-1070/4 | ~110 | 120 дней | 3303 руб. |
| O61424 | AR-SB125-1070/4 | ~24 | 120 дней | 3303 руб. |
| O61442 | AR-SB125-1070/4 | =24 | Снято с производства | 3303 руб. |
| O61460 | AR-SB125-1070/4 | =12 | 120 дней | 3303 руб. |
| O61389 | AR-SB125-1070/5 | ~220 | Со склада | 3448 руб. |
| O61407 | AR-SB125-1070/5 | ~110 | Со склада (комплектация 1..72 часа) | 3548 руб. |
| O61425 | AR-SB125-1070/5 | ~24 | 120 дней | 3548 руб. |
| O61443 | AR-SB125-1070/5 | =24 | Со склада (комплектация 1..72 часа) | 3548 руб. |
| O61461 | AR-SB125-1070/5 | =12 | Со склада (комплектация 1..72 часа) | 3548 руб. |
| O61390 | AR-SB125-1070/6 | ~220 | Со склада | 5273 руб. |
| O61408 | AR-SB125-1070/6 | ~110 | Со склада (комплектация 1..72 часа) | 5373 руб. |
| O61426 | AR-SB125-1070/6 | ~24 | 120 дней | 5373 руб. |
| O61444 | AR-SB125-1070/6 | =24 | Со склада (комплектация 1..72 часа) | 5373 руб. |
| O61462 | AR-SB125-1070/6 | =12 | Со склада (комплектация 1..72 часа) | 5373 руб. |
| O61391 | AR-SB125-1078/4 | ~220 | Снято с производства | 2956 руб. |
| O61409 | AR-SB125-1078/4 | ~110 | 120 дней | 3056 руб. |
| O61427 | AR-SB125-1078/4 | ~24 | 120 дней | 3056 руб. |
| O61445 | AR-SB125-1078/4 | =24 | 120 дней | 3056 руб. |
| O61463 | AR-SB125-1078/4 | =12 | 120 дней | 3056 руб. |
| O61392 | AR-SB125-1078/5 | ~220 | Снято с производства | 3461 руб. |
| O61410 | AR-SB125-1078/5 | ~110 | 120 дней | 3561 руб. |
| O61428 | AR-SB125-1078/5 | ~24 | 120 дней | 3561 руб. |
| O61446 | AR-SB125-1078/5 | =24 | 120 дней | 3561 руб. |
| O61464 | AR-SB125-1078/5 | =12 | 120 дней | 3561 руб. |
| O61393 | AR-SB125-1078/6 | ~220 | Со склада | 4394 руб. |
| O61411 | AR-SB125-1078/6 | ~110 | Со склада (комплектация 1..72 часа) | 4494 руб. |
| O61429 | AR-SB125-1078/6 | ~24 | 120 дней | 4494 руб. |
| O61447 | AR-SB125-1078/6 | =24 | Со склада (комплектация 1..72 часа) | 4494 руб. |
| O61465 | AR-SB125-1078/6 | =12 | Со склада (комплектация 1..72 часа) | 4494 руб. |
| O61394 | AR-SB125-1078/7 | ~220 | Со склада | 5665 руб. |
| O61412 | AR-SB125-1078/7 | ~110 | Со склада (комплектация 1..72 часа) | 5765 руб. |
| O61430 | AR-SB125-1078/7 | ~24 | Снято с производства | 5765 руб. |
| O61448 | AR-SB125-1078/7 | =24 | Со склада (комплектация 1..72 часа) | 5765 руб. |
| O61466 | AR-SB125-1078/7 | =12 | Со склада (комплектация 1..72 часа) | 5765 руб. |
| O61395 | AR-SB125-1078/9 | ~220 | Со склада | 10834 руб. |
| O61413 | AR-SB125-1078/9 | ~110 | Со склада (комплектация 1..72 часа) | 10934 руб. |
| O61431 | AR-SB125-1078/9 | ~24 | 120 дней | 10934 руб. |
| O61449 | AR-SB125-1078/9 | =24 | Со склада (комплектация 1..72 часа) | 10934 руб. |
| O61467 | AR-SB125-1078/9 | =12 | Со склада (комплектация 1..72 часа) | 10934 руб. |
| O61396 | AR-SB125-1079/7 | ~220 | Снято с производства | 3203 руб. |
| O61414 | AR-SB125-1079/7 | ~110 | 120 дней | 3303 руб. |
| O61432 | AR-SB125-1079/7 | ~24 | 120 дней | 3303 руб. |
| O61450 | AR-SB125-1079/7 | =24 | 120 дней | 3303 руб. |
| O61468 | AR-SB125-1079/7 | =12 | 120 дней | 3303 руб. |
| O61397 | AR-SB125-1099/9 | ~220 | Со склада | 5910 руб. |
| O61415 | AR-SB125-1099/9 | ~110 | Со склада (комплектация 1..72 часа) | 6010 руб. |
| O61433 | AR-SB125-1099/9 | ~24 | 120 дней | 6010 руб. |
| O61451 | AR-SB125-1099/9 | =24 | Со склада (комплектация 1..72 часа) | 6010 руб. |
| O61469 | AR-SB125-1099/9 | =12 | Со склада (комплектация 1..72 часа) | 6010 руб. |

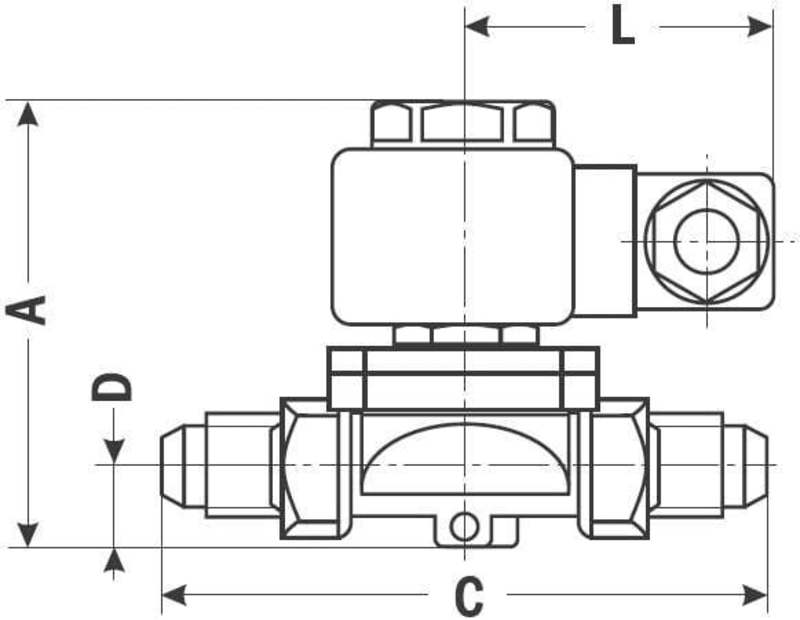

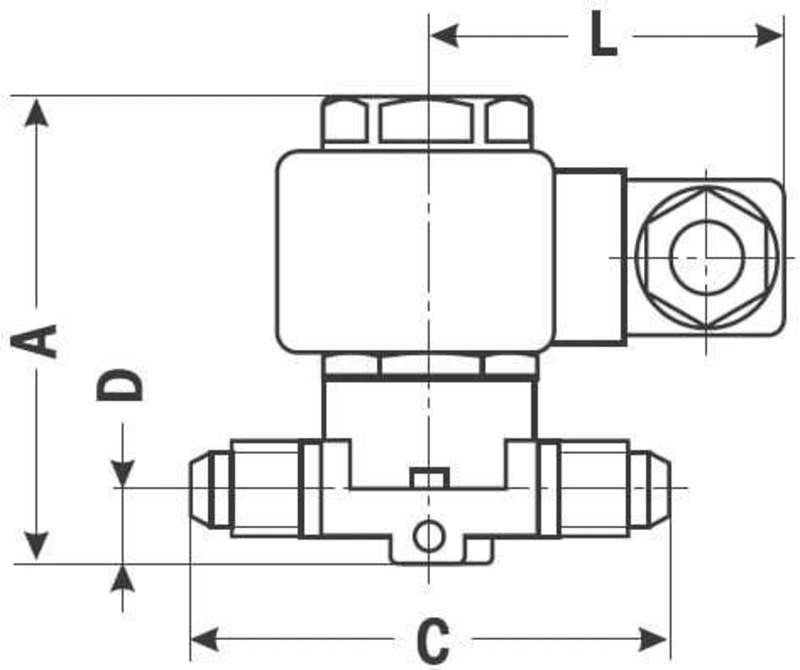

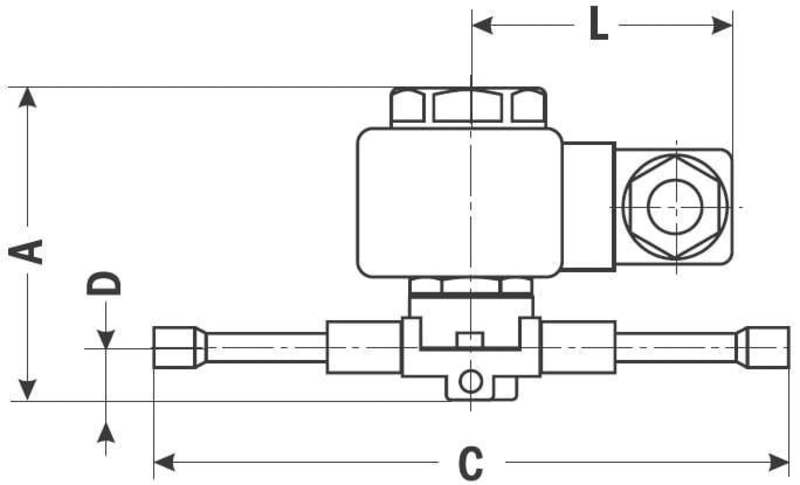

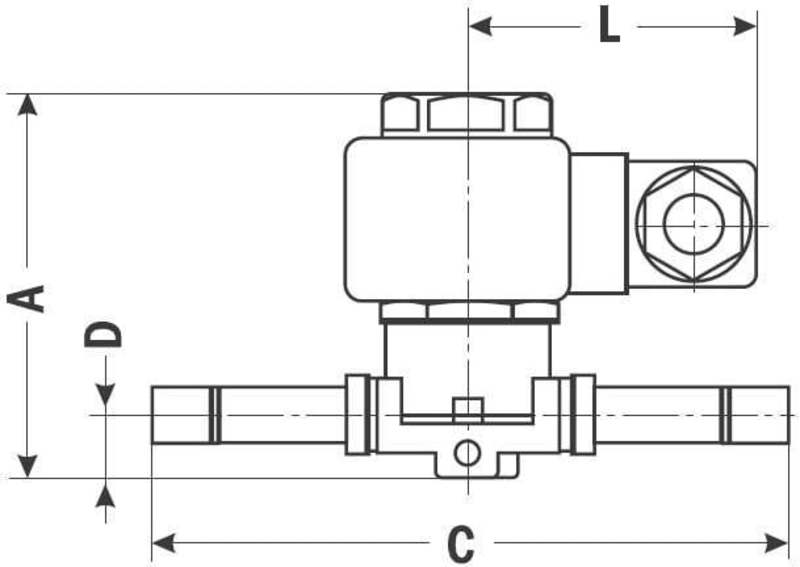

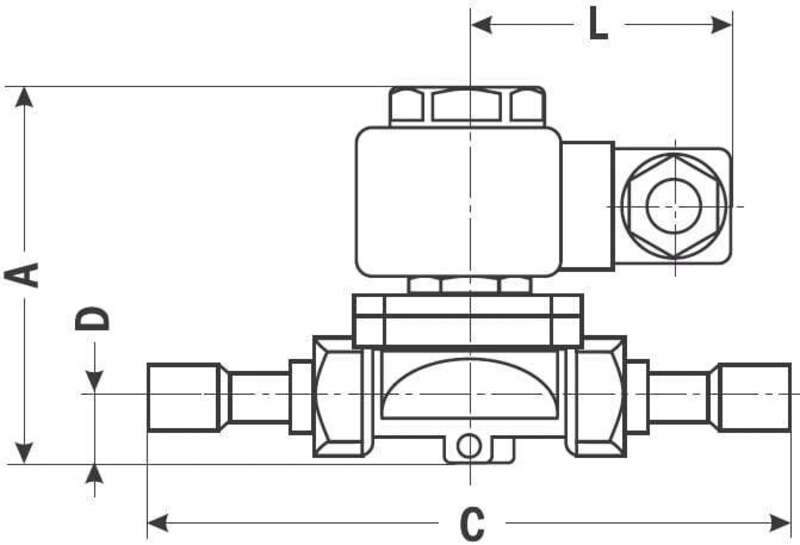

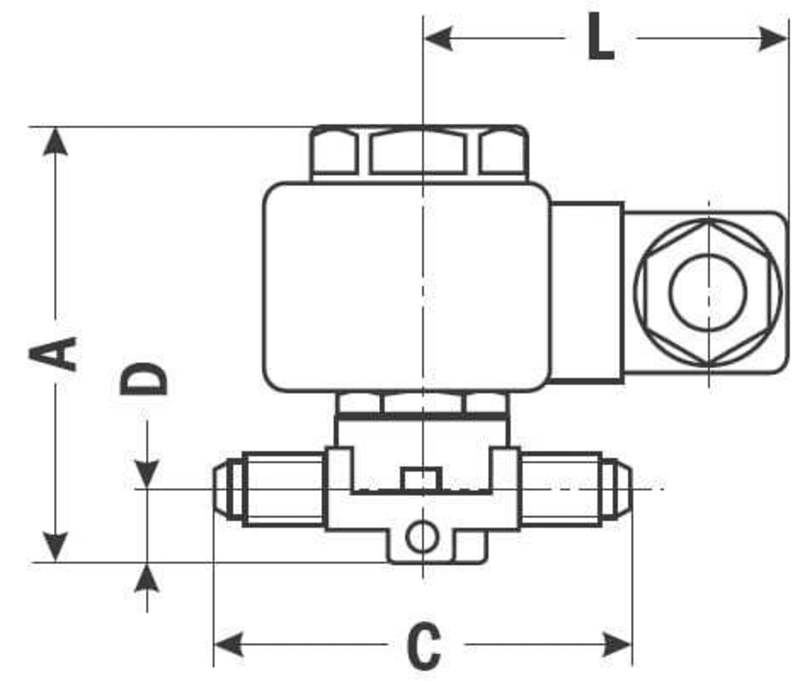

| Габаритные размеры | |
 |  |
| 1020/2, 1020/3 | 1028/2, 1028/3 |
 |  |
| 1064/3, 1064/4 | 1068/3, 1068/4 |
 |  |
| 1070/4, 1070/5, 1070/6, 1090/5 | 1078/4, 1078/5, 1078/6, 1078/7, 1078/9, 1079/7, 1099/9 |
| Модель | Размеры, мм | Вес, кг | |||
| A | D | C | L | ||
| AR-SB125-1020/2 | 75 | 12,5 | 58 | 50 | 0,35 |
| AR-SB125-1020/3 | 65 | 0,36 | |||
| AR-SB125-1028/2 | 109 | 0,36 | |||
| AR-SB125-1028/3 | 120 | 0,37 | |||
| AR-SB125-1064/3 | 82 | 12 | 72 | 0,42 | |
| AR-SB125-1064/4 | 72 | 0,43 | |||
| AR-SB125-1068/3 | 120 | 0,43 | |||
| AR-SB125-1068/4 | 131 | 0,43 | |||
| AR-SB125-1070/4 | 91 | 16 | 104 | 0,75 | |
| AR-SB125-1070/5 | 108 | 0,73 | |||
| AR-SB125-1070/6 | 119 | 0,88 | |||
| AR-SB125-1078/4 | 155 | 0,73 | |||
| AR-SB125-1078/5 | 175 | 0,73 | |||
| AR-SB125-1078/6 | 172 | 0,72 | |||
| AR-SB125-1078/7 | 189 | 0,75 | |||
| AR-SB125-1079/7 | 180 | 1,39 | |||
| AR-SB125-1078/9 | 103 | 21 | 240 | 1,39 | |
| AR-SB125-1090/5 | 106 | 28 | 120 | 0,65 | |
| AR-SB125-1099/9 | 103 | 25 | 220 | 1,9 | |
