Клапан нормально закрытый AR-YCPS31

Клапан нормально закрытый AR-YCPS31
Клапан нормально закрытый AR-YCPS31
Клапан нормально закрытый AR-YCPS31
Клапан нормально закрытый AR-YCPS31

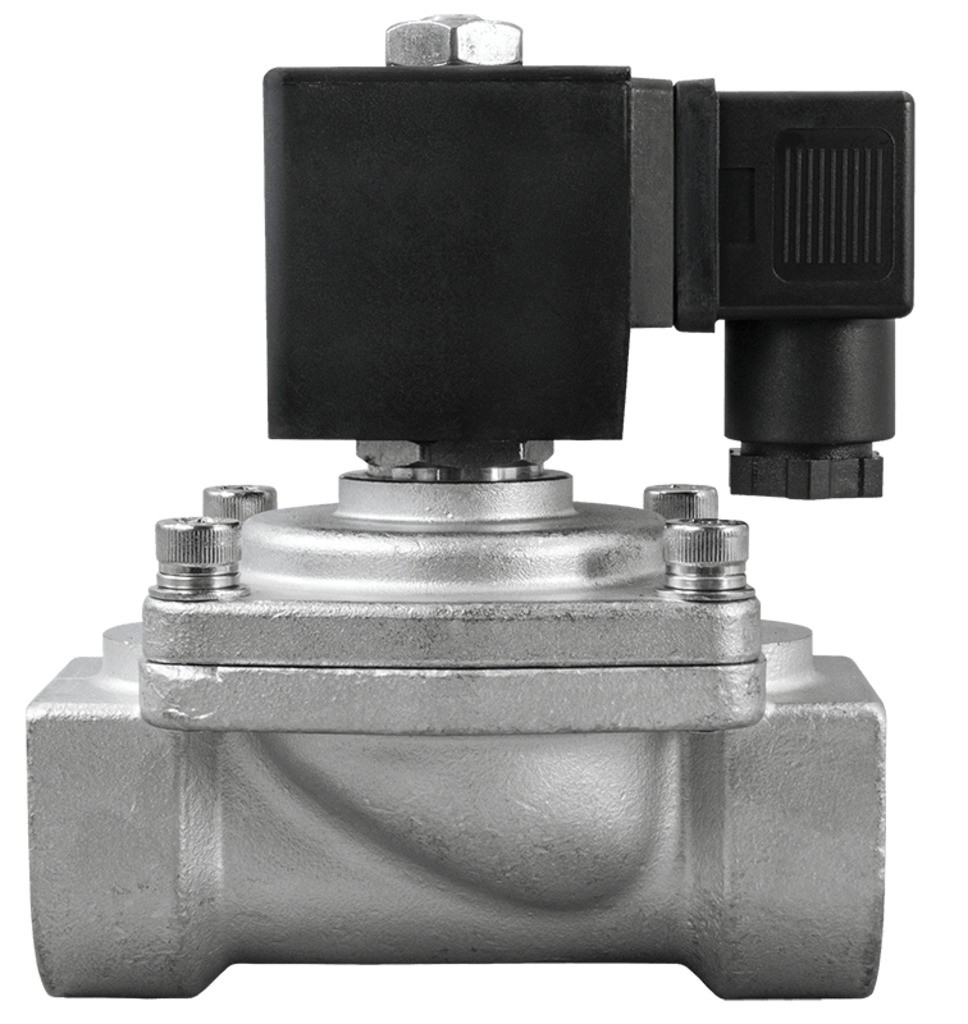

Клапан нормально закрытый AR-YCPS31 рис.0
Клапан нормально закрытый AR-YCPS31 рис.1

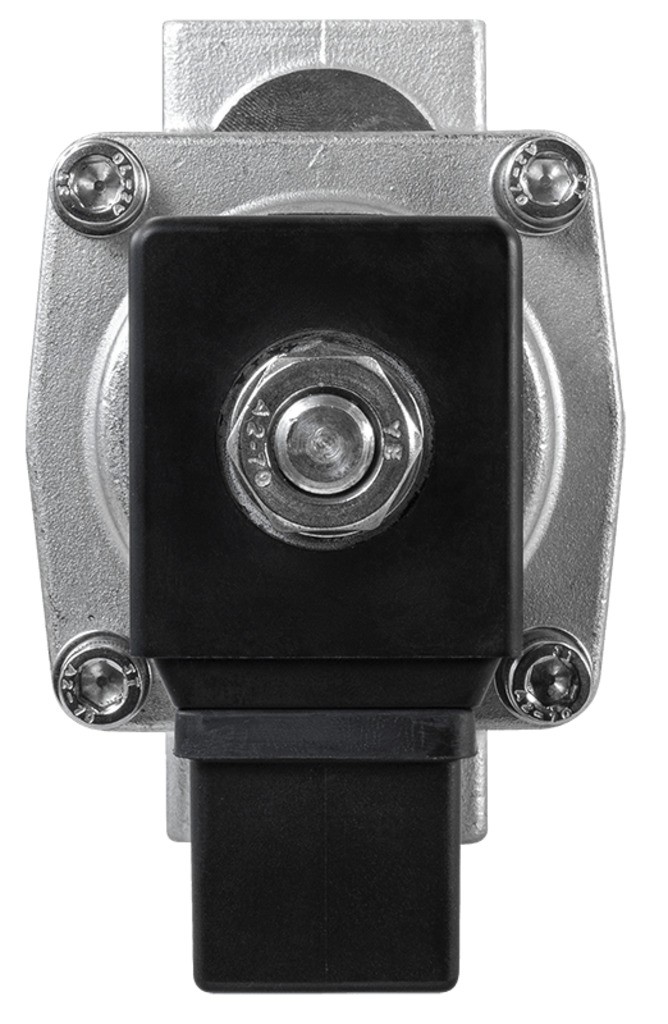

Клапан нормально закрытый AR-YCPS31 рис.2

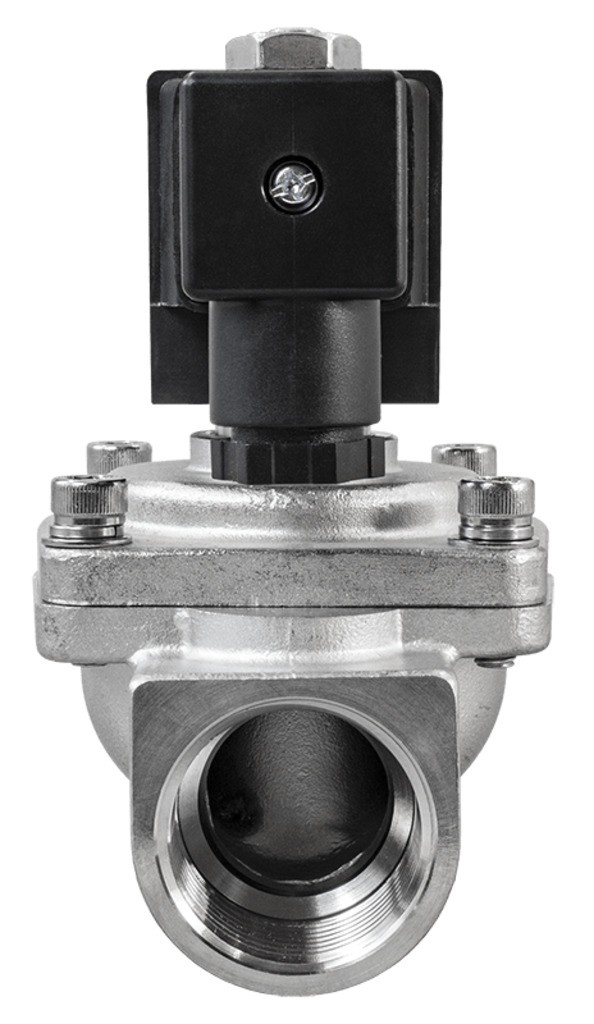

Клапан нормально закрытый AR-YCPS31 рис.3
Артикул: A9633
Сравнить

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

От 13 694 руб.

Характеристики

Рабочая среда:
—
пар, вода, горячая вода, масла, спирт
Температура рабочей среды:
—
−20…+180°С
Рабочее давление:
—
0...1 МПа
Давление:
—
Диаметр условного прохода:
—
12...50 мм
Узнать цену

Является аналогом:

Производитель Burkert TORK Ode Ceme Danfoss
Модель/серия 6407 T-SYDZ60 21IH Серия 84 EV250B

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YCPS31 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

  • Долгий срок службы уплотнителя в среде пара
  • Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
  • Срабатывание при нулевом давлении

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

Принцип действия и область применения

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики

Параметр Значение
Рабочая среда Пар, вода, горячая вода, масла, спирт
Материал Корпуса Нержавеющая сталь
Уплотнения   PTFE
Температура рабочей среды −20…+180°С
Температура окружающей среды −30…+50°С
Рабочее давление 0...1 МПа
Диаметр условного прохода 12...50 мм
Присоединение Резьбовое G⅜"...G2"
Питание ~220 B, ~110 B, ~24 B, =24 B, =12 B



Ду, мм Катушка Мощность AC DC
~220 В ~110 В ~24 В =24 В =12 В
12...25 S21H,
IP65		 22 ВА V V V
15 Вт   V V
ASE21H*,
IP65		 5,5 ВА V
10 Вт   V V
ASEx1320**,
IP65		 28 ВА V
20 Вт   V V
ASEx282**,
IP65		 24 ВА V V V
17 Вт   V V
32...50 SD11H,
IP65		 44 ВА V
33 Вт   V
SD01H,
IP65		 35 ВА V V V
30 Вт   V V
ASEx545**,
IP65		 50 ВА V V V
18 Вт       V
23 Вт     V

* Использование энергосберегающей катушки ASE21H позволяет снизить температуру
нагрева катушки и тем самым продлить срок ее службы в несколько раз.
** Взрывозащищенная катушка.

Модификации

Модель Ду, мм Kv, м³/ч Присоединение Pmin, МПа Pmax, МПа Вес, г
AR-YCPS31-12-3/8-GSP 12 3,8 ⅜" 0,0  1,0 700
AR-YCPS31-15-1/2-GSP 15 3,8 ½" 700
AR-YCPS31-20-3/4-GSP 20 8 ¾" 1000
AR-YCPS31-25-1-GSP 25 10 1" 1400
AR-YCPS31-32-1.1/4-GSP 32 20 1¼" 3160
AR-YCPS31-40-1.1/2-GSP 40 25 1½" 3000
AR-YCPS31-50-2-GSP 50 41 2" 4100

Расшифровка обозначения на примере клапана AR-YCPS31-12-3/8-XYZ:
AR-YCPS31 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

Все модификации

Артикул Диаметр условного прохода, мм Модель катушки Питание, В Срок поставки Стоимость
M89497 12 S21H ~220 120 дней 13694 руб.
M89522 12 S21H ~110 120 дней 13794 руб.
M89536 12 S21H ~24   13794 руб.
M89550 12 S21H =24   13794 руб.
M89575 12 S21H =12 120 дней 13794 руб.
M89501 12 ASE21H ~220 120 дней 15244 руб.
M89554 12 ASE21H =24 120 дней 15344 руб.
M89579 12 ASE21H =12 120 дней 15344 руб.
M89505 12 ASEx1320 ~220 120 дней 26884 руб.
M89558 12 ASEx1320 =24 120 дней 26984 руб.
M89583 12 ASEx1320 =12 120 дней 26984 руб.
M89509 12 ASEx282 ~220 120 дней 20001 руб.
M89526 12 ASEx282 ~110 120 дней 20101 руб.
M89540 12 ASEx282 ~24 120 дней 20101 руб.
M89562 12 ASEx282 =24 120 дней 20101 руб.
M89587 12 ASEx282 =12 120 дней 20101 руб.
M89498 15 S21H ~220 Со склада 13694 руб.
M89523 15 S21H ~110 Со склада (комплектация 1..72 часа) 13794 руб.
M89537 15 S21H ~24 Со склада (комплектация 1..72 часа) 13794 руб.
M89551 15 S21H =24 Со склада 13794 руб.
M89576 15 S21H =12 Со склада (комплектация 1..72 часа) 13794 руб.
M89502 15 ASE21H ~220 Со склада (комплектация 1..72 часа) 15244 руб.
M89555 15 ASE21H =24   15344 руб.
M89580 15 ASE21H =12   15344 руб.
M89506 15 ASEx1320 ~220 Со склада (комплектация 1..72 часа) 26884 руб.
M89559 15 ASEx1320 =24   26984 руб.
M89584 15 ASEx1320 =12   26984 руб.
M89510 15 ASEx282 ~220 Со склада (комплектация 1..72 часа) 20001 руб.
M89527 15 ASEx282 ~110   20101 руб.
M89541 15 ASEx282 ~24 120 дней 20101 руб.
M89563 15 ASEx282 =24 Со склада (комплектация 1..72 часа) 20101 руб.
M89588 15 ASEx282 =12   20101 руб.
M89499 20 S21H ~220 Со склада 15215 руб.
M89524 20 S21H ~110 Со склада (комплектация 1..72 часа) 15315 руб.
M89538 20 S21H ~24 Со склада (комплектация 1..72 часа) 15315 руб.
M89552 20 S21H =24 Со склада (комплектация 1..72 часа) 15315 руб.
M89577 20 S21H =12 Со склада (комплектация 1..72 часа) 15315 руб.
M89503 20 ASE21H ~220 Со склада (комплектация 1..72 часа) 16765 руб.
M89556 20 ASE21H =24 Со склада (комплектация 1..72 часа) 16865 руб.
M89581 20 ASE21H =12   16865 руб.
M89507 20 ASEx1320 ~220 Со склада (комплектация 1..72 часа) 28405 руб.
M89560 20 ASEx1320 =24   28505 руб.
M89585 20 ASEx1320 =12   28505 руб.
M89511 20 ASEx282 ~220 Со склада (комплектация 1..72 часа) 21522 руб.
M89528 20 ASEx282 ~110   21622 руб.
M89542 20 ASEx282 ~24 120 дней 21622 руб.
M89564 20 ASEx282 =24 Со склада (комплектация 1..72 часа) 21622 руб.
M89589 20 ASEx282 =12   21622 руб.
M89500 25 S21H ~220 Со склада 19171 руб.
M89525 25 S21H ~110 Со склада (комплектация 1..72 часа) 19271 руб.
M89539 25 S21H ~24 Со склада 19271 руб.
M89553 25 S21H =24 Со склада 19271 руб.
M89578 25 S21H =12 Со склада (комплектация 1..72 часа) 19271 руб.
M89504 25 ASE21H ~220 Со склада (комплектация 1..72 часа) 20721 руб.
M89557 25 ASE21H =24 Со склада (комплектация 1..72 часа) 20821 руб.
M89582 25 ASE21H =12   20821 руб.
M89508 25 ASEx1320 ~220 Со склада (комплектация 1..72 часа) 32361 руб.
M89561 25 ASEx1320 =24   32461 руб.
M89586 25 ASEx1320 =12   32461 руб.
M89512 25 ASEx282 ~220 Со склада (комплектация 1..72 часа) 25478 руб.
M89529 25 ASEx282 ~110   25578 руб.
M89543 25 ASEx282 ~24 120 дней 25578 руб.
M89565 25 ASEx282 =24 Со склада (комплектация 1..72 часа) 25578 руб.
M89590 25 ASEx282 =12   25578 руб.
M89513 32 SD01H ~220 Со склада 36326 руб.
M89530 32 SD01H ~110 Со склада (комплектация 1..72 часа) 36426 руб.
M89544 32 SD01H ~24 Со склада (комплектация 1..72 часа) 36426 руб.
M89566 32 SD01H =24 Со склада 36426 руб.
M89591 32 SD01H =12 Со склада (комплектация 1..72 часа) 36426 руб.
M89516 32 SD11H ~220 Со склада (комплектация 1..72 часа) 35136 руб.
M89569 32 SD11H =24 Со склада (комплектация 1..72 часа) 35236 руб.
M89519 32 ASEx545 ~220 Со склада (комплектация 1..72 часа) 43521 руб.
M89533 32 ASEx545 ~110 120 дней 43621 руб.
M89547 32 ASEx545 ~24 120 дней 43621 руб.
M89572 32 ASEx545 =24 Со склада (комплектация 1..72 часа) 43621 руб.
M89594 32 ASEx545 =12 Со склада (комплектация 1..72 часа) 43621 руб.
M89514 40 SD01H ~220 Со склада 45265 руб.
M89531 40 SD01H ~110 Со склада (комплектация 1..72 часа) 45365 руб.
M89545 40 SD01H ~24 Со склада (комплектация 1..72 часа) 45365 руб.
M89567 40 SD01H =24 Со склада (комплектация 1..72 часа) 45365 руб.
M89592 40 SD01H =12 Со склада (комплектация 1..72 часа) 45365 руб.
M89517 40 SD11H ~220 Со склада (комплектация 1..72 часа) 44075 руб.
M89570 40 SD11H =24 Со склада (комплектация 1..72 часа) 44175 руб.
M89520 40 ASEx545 ~220 Со склада (комплектация 1..72 часа) 52460 руб.
M89534 40 ASEx545 ~110 120 дней 52560 руб.
M89548 40 ASEx545 ~24 120 дней 52560 руб.
M89573 40 ASEx545 =24 Со склада (комплектация 1..72 часа) 52560 руб.
M89595 40 ASEx545 =12 Со склада (комплектация 1..72 часа) 52560 руб.
M89515 50 SD01H ~220   46787 руб.
M89532 50 SD01H ~110 Со склада (комплектация 1..72 часа) 46887 руб.
M89546 50 SD01H ~24 Со склада (комплектация 1..72 часа) 46887 руб.
M89568 50 SD01H =24   46887 руб.
M89593 50 SD01H =12   46887 руб.
M89518 50 SD11H ~220 Со склада (комплектация 1..72 часа) 45597 руб.
M89571 50 SD11H =24 Со склада (комплектация 1..72 часа) 45697 руб.
M89521 50 ASEx545 ~220 Со склада (комплектация 1..72 часа) 53982 руб.
M89535 50 ASEx545 ~110 120 дней 54082 руб.
M89549 50 ASEx545 ~24 120 дней 54082 руб.
M89574 50 ASEx545 =24 Со склада (комплектация 1..72 часа) 54082 руб.
M89596 50 ASEx545 =12   54082 руб.

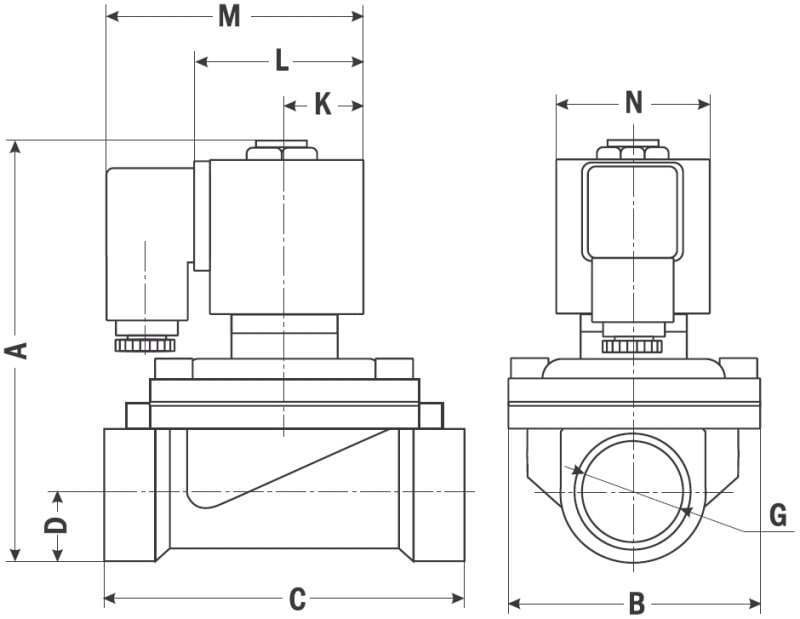

Габаритные размеры



Размер, мм YCPS31-12 YCPS31-15 YCPS31-20 YCPS31-25 YCPS31-32 YCPS31-40 YCPS31-50
A 105 105 118 127 177 166 185
B 48 48 60 72 96 95 120
C 74 74 85 102 130 129 154
D 13 13 13 20 28 27 32
K 22 22 22 22 33 33 33
L 47 47 47 47 75 75 75
M 75 75 75 75 104 104 104
N 38 38 38 38 56 56 56
G ⅜" ½" ¾" 1" 1¼" 1½" 2"



Документация и схемы

Документ Дата изменения Размер Файл
Руководство по эксплуатации 06.03.2025 0.38 Мб
Рабочая среда:
—
пар, вода, горячая вода, масла, спирт
Температура рабочей среды:
—
−20…+180°С
Рабочее давление:
—
0...1 МПа
Давление:
—
Диаметр условного прохода:
—
12...50 мм
Материал корпуса:
—
нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G⅜
Монтажное положение:
—
Пережимающий трубку:
—
НО:
—
НЗ:
—
Предназначен:
—
Применение:
—
Давление открытия сопла:
—
Диаметр сопла:
—
Угол распыления сопла:
—
Входной двойной фильтр грубой очистки:
—
Ручное управление:
—
Наружный диаметр трубки:
—
Обратный клапан:
—
Входной фильтр:
—
