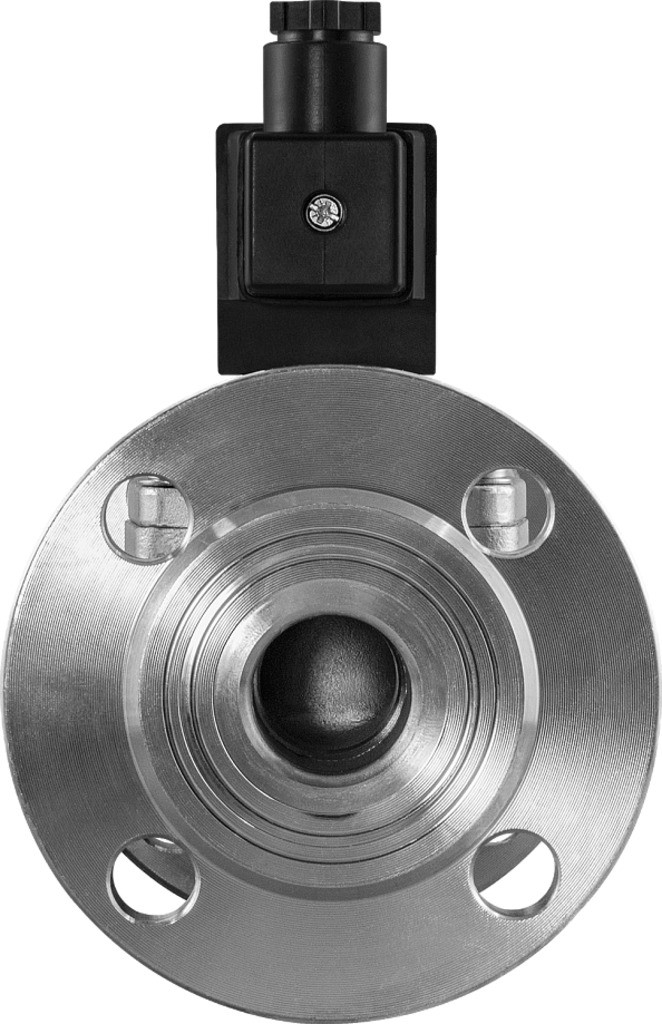

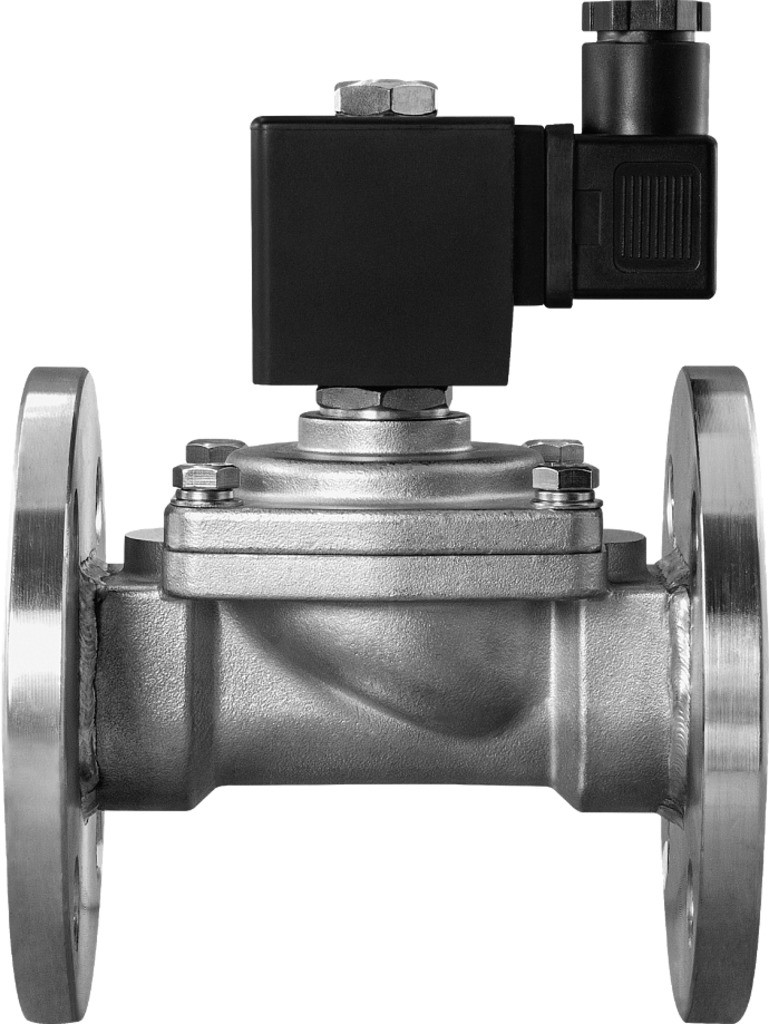

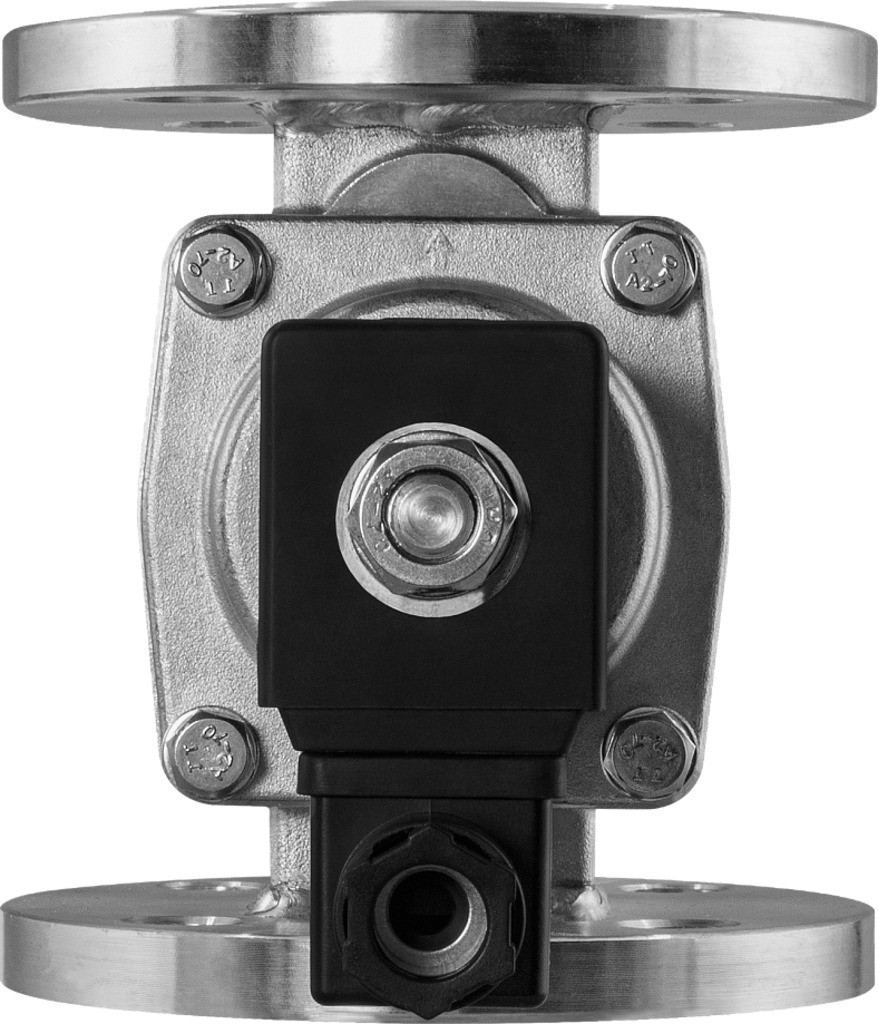

Клапан нормально закрытый AR-YCPS31F
Клапан соленоидный нормально закрытый фланцевый прямого действия с поршнем AR-YCPS31F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Долгий срок службы уплотнителя в среде пара
- Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
- Срабатывание при нулевом давлении
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

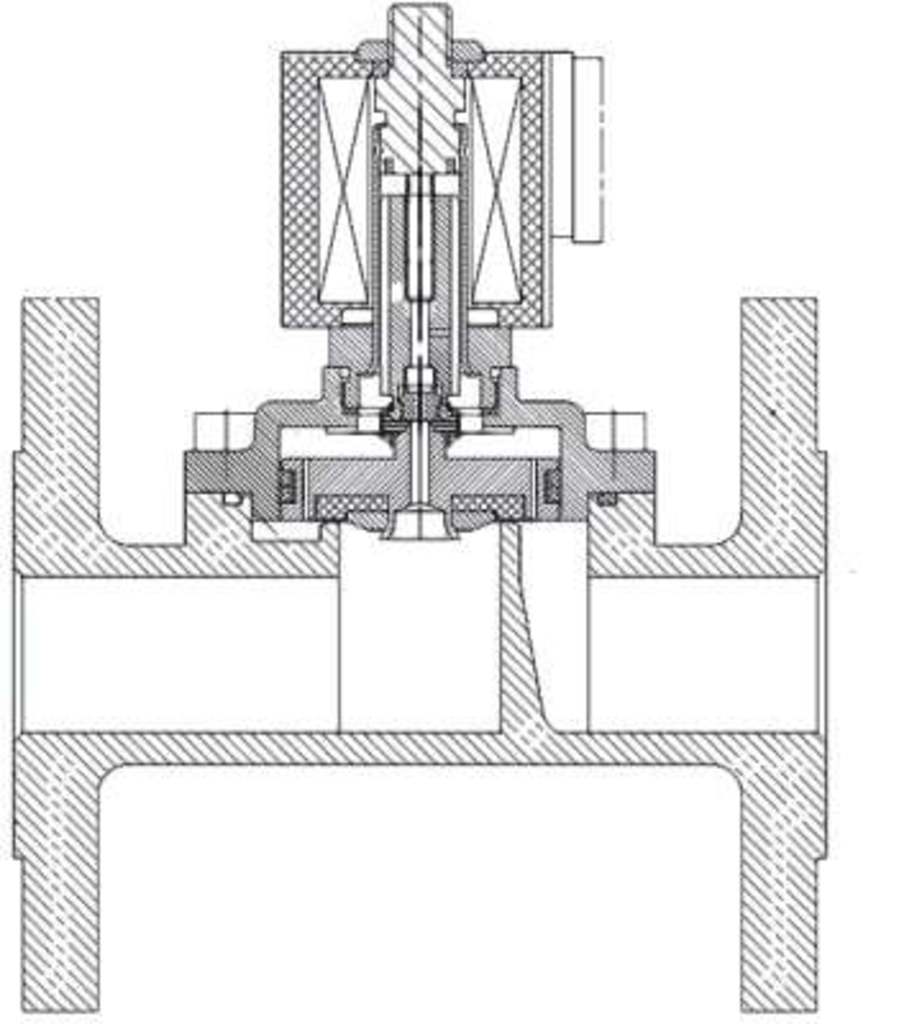

Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода, масла, спирт | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…+180°С | |
| Температура окружающей среды | −30…+50°С | |
| Рабочее давление | 0...1 МПа | |
| Диаметр условного прохода | 25...50 мм | |
| Присоединение | Фланцевое F1"...F2" | |
| Питание | ~220 B, ~110 B, ~24 B, =24 B, =12 B | |
| Ду, мм | Катушка | Мощность | AC | DC | |||
| ~220 В | ~110 В | ~24 В | =24 В | =12 В | |||
25 | S21H IP65 | 22 ВА | V | V | V | ||
| 15 Вт | V | V | |||||
| ASE21H* IP65 | 5,5 ВА | V | |||||
| 10 Вт | V | V | |||||
| ASEx1320** IP65 | 28 ВА | V | |||||
| 20 Вт | V | V | |||||
| ASEx282** IP65 | 24 ВА | V | V | V | |||
| 17 Вт | V | V | |||||
32...50 | SD11H, IP65 | 44 ВА | V | ||||
| 33 Вт | V | ||||||
| SD01H IP65 | 35 ВА | V | V | V | |||
| 30 Вт | V | V | |||||
ASEx545** IP65 | 50 ВА | V | V | V | |||
| 18 Вт | V | ||||||
| 23 Вт | V | ||||||
*Использование энергосберегающей катушки ASE21H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
**Взрывозащищенная катушка.
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCPS31-25F-1- FSP | 25 | 10 | F1" | 0 | 1 | 3500 |
| AR-YCPS31-32F-1.1/4- FSP | 32 | 20 | F1¼" | 6300 | ||
| AR-YCPS31-40F-1.1/2- FSP | 40 | 25 | F1½" | 6400 | ||
| AR-YCPS31-50F-2- FSP | 50 | 41 | F2" | 7600 |
Расшифровка обозначения на примере клапана AR-YCPS31-25F-1-XYZ:
AR-YCPS31 – модель клапана.
25F – диаметр условного прохода в мм.
1 - размер резьбы в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Все модификации
| Артикул | Диаметр условного прохода, мм | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| M89597 | 25 | S21H | ~220 | Со склада | 26627 руб. |
| M89610 | 25 | S21H | ~110 | Со склада (комплектация 1..72 часа) | 26727 руб. |
| M89618 | 25 | S21H | ~24 | Со склада (комплектация 1..72 часа) | 26727 руб. |
| M89626 | 25 | S21H | =24 | Со склада (комплектация 1..72 часа) | 26727 руб. |
| M89639 | 25 | S21H | =12 | Со склада (комплектация 1..72 часа) | 26727 руб. |
| M89598 | 25 | ASE21H | ~220 | Со склада (комплектация 1..72 часа) | 28177 руб. |
| M89627 | 25 | ASE21H | =24 | Со склада (комплектация 1..72 часа) | 28277 руб. |
| M89640 | 25 | ASE21H | =12 | 28277 руб. | |
| M89599 | 25 | ASEx1320 | ~220 | Со склада (комплектация 1..72 часа) | 39817 руб. |
| M89628 | 25 | ASEx1320 | =24 | 120 дней | 39917 руб. |
| M89641 | 25 | ASEx1320 | =12 | 39917 руб. | |
| M89600 | 25 | ASEx282 | ~220 | Со склада (комплектация 1..72 часа) | 32934 руб. |
| M89611 | 25 | ASEx282 | ~110 | 33034 руб. | |
| M89619 | 25 | ASEx282 | ~24 | 120 дней | 33034 руб. |
| M89629 | 25 | ASEx282 | =24 | Со склада (комплектация 1..72 часа) | 33034 руб. |
| M89642 | 25 | ASEx282 | =12 | 33034 руб. | |
| M89601 | 32 | SD01H | ~220 | Со склада | 36516 руб. |
| M89612 | 32 | SD01H | ~110 | Со склада (комплектация 1..72 часа) | 36616 руб. |
| M89620 | 32 | SD01H | ~24 | Со склада (комплектация 1..72 часа) | 36616 руб. |
| M89630 | 32 | SD01H | =24 | Со склада (комплектация 1..72 часа) | 36616 руб. |
| M89643 | 32 | SD01H | =12 | Со склада (комплектация 1..72 часа) | 36616 руб. |
| M89604 | 32 | SD11H | ~220 | Со склада (комплектация 1..72 часа) | 34777 руб. |
| M89633 | 32 | SD11H | =24 | Со склада (комплектация 1..72 часа) | 34877 руб. |
| M89607 | 32 | ASEx545 | ~220 | Со склада (комплектация 1..72 часа) | 43711 руб. |
| M89615 | 32 | ASEx545 | ~110 | 120 дней | 43811 руб. |
| M89623 | 32 | ASEx545 | ~24 | 120 дней | 43811 руб. |
| M89636 | 32 | ASEx545 | =24 | Со склада (комплектация 1..72 часа) | 43811 руб. |
| M89646 | 32 | ASEx545 | =12 | Со склада (комплектация 1..72 часа) | 43262 руб. |
| M89602 | 40 | SD01H | ~220 | Со склада | 54775 руб. |
| M89613 | 40 | SD01H | ~110 | Со склада (комплектация 1..72 часа) | 54875 руб. |
| M89621 | 40 | SD01H | ~24 | Со склада (комплектация 1..72 часа) | 54875 руб. |
| M89631 | 40 | SD01H | =24 | Со склада (комплектация 1..72 часа) | 54875 руб. |
| M89644 | 40 | SD01H | =12 | Со склада (комплектация 1..72 часа) | 54875 руб. |
| M89605 | 40 | SD11H | ~220 | Со склада (комплектация 1..72 часа) | 52761 руб. |
| M89634 | 40 | SD11H | =24 | Со склада (комплектация 1..72 часа) | 52861 руб. |
| M89608 | 40 | ASEx545 | ~220 | Со склада (комплектация 1..72 часа) | 61970 руб. |
| M89616 | 40 | ASEx545 | ~110 | 120 дней | 62070 руб. |
| M89624 | 40 | ASEx545 | ~24 | 120 дней | 62070 руб. |
| M89637 | 40 | ASEx545 | =24 | Со склада (комплектация 1..72 часа) | 62070 руб. |
| M89647 | 40 | ASEx545 | =12 | Со склада (комплектация 1..72 часа) | 61246 руб. |
| M89603 | 50 | SD01H | ~220 | Со склада | 69990 руб. |
| M89614 | 50 | SD01H | ~110 | Со склада (комплектация 1..72 часа) | 70090 руб. |
| M89622 | 50 | SD01H | ~24 | Со склада (комплектация 1..72 часа) | 70090 руб. |
| M89632 | 50 | SD01H | =24 | Со склада (комплектация 1..72 часа) | 70090 руб. |
| M89645 | 50 | SD01H | =12 | Со склада (комплектация 1..72 часа) | 70090 руб. |
| M89606 | 50 | SD11H | ~220 | Со склада (комплектация 1..72 часа) | 67747 руб. |
| M89635 | 50 | SD11H | =24 | Со склада (комплектация 1..72 часа) | 67847 руб. |
| M89609 | 50 | ASEx545 | ~220 | Со склада (комплектация 1..72 часа) | 77185 руб. |
| M89617 | 50 | ASEx545 | ~110 | 120 дней | 77285 руб. |
| M89625 | 50 | ASEx545 | ~24 | 120 дней | 77285 руб. |
| M89638 | 50 | ASEx545 | =24 | Со склада (комплектация 1..72 часа) | 77285 руб. |
| M89648 | 50 | ASEx545 | =12 | Со склада (комплектация 1..72 часа) | 76232 руб. |
| Габаритные размеры |
 |
| Размер, мм | YCPS31-25F | YCPS31-32F | YCPS31-40F | YCPS31-50F |
| DN | 25 | 32 | 40 | 50 |
| A | 155 | 205 | 215 | 230 |
| ∅B | 110 | 129 | 150 | 157 |
| C | 125 | 152 | 159 | 184 |
| ∅d | 13,5 | 18 | 18 | 18 |
| E | 47 | 75 | 75 | 75 |
| F | 1" | 1¼" | 1½" | 2" |
| h | 62 | 98 | 90 | 90 |
| k | 86 | 100 | 92 | 107 |
| M | 76 | 102 | 104 | 102 |
| N | 39 | 56 | 56 | 56 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 06.03.2025 | 0.44 Мб |  |
