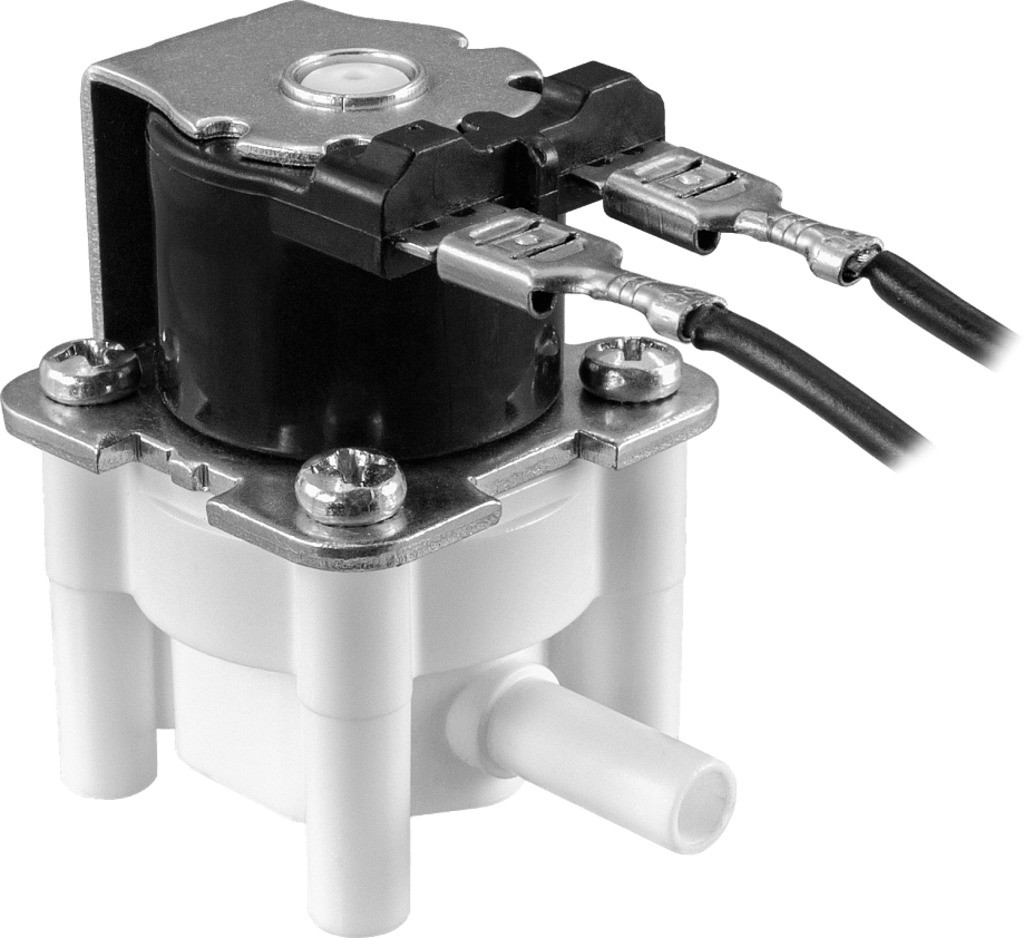

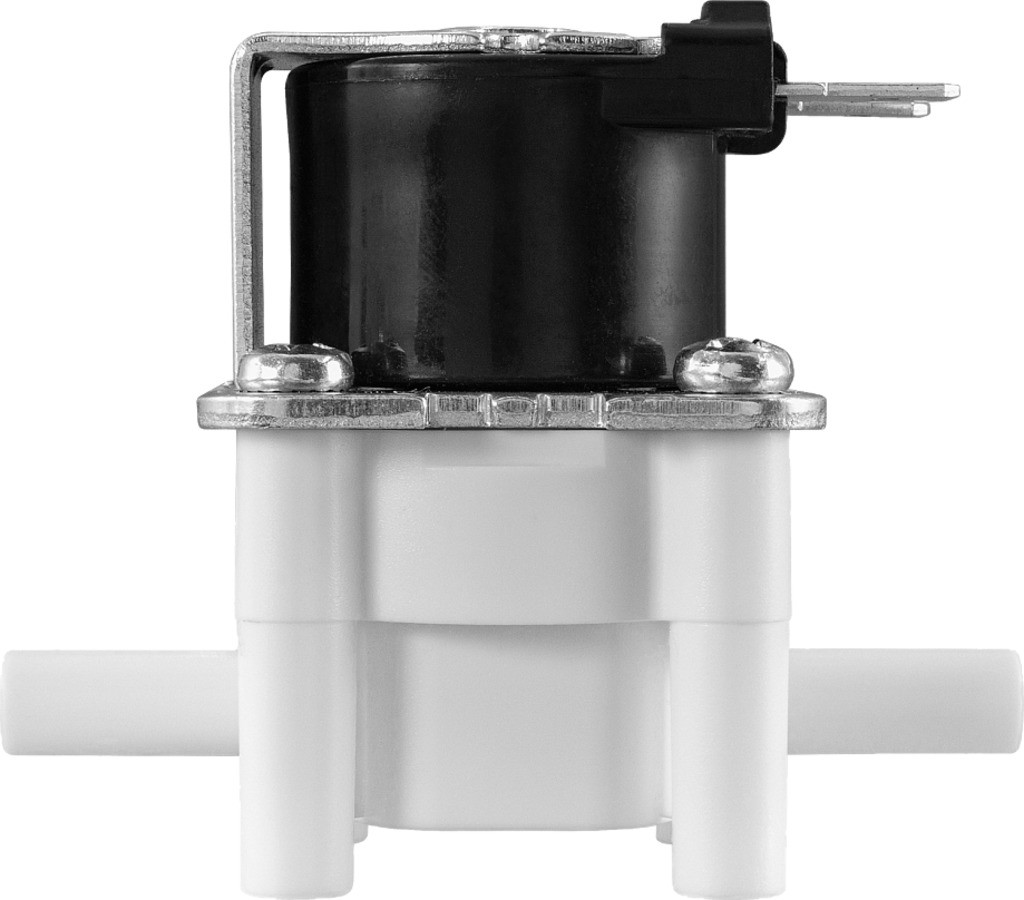

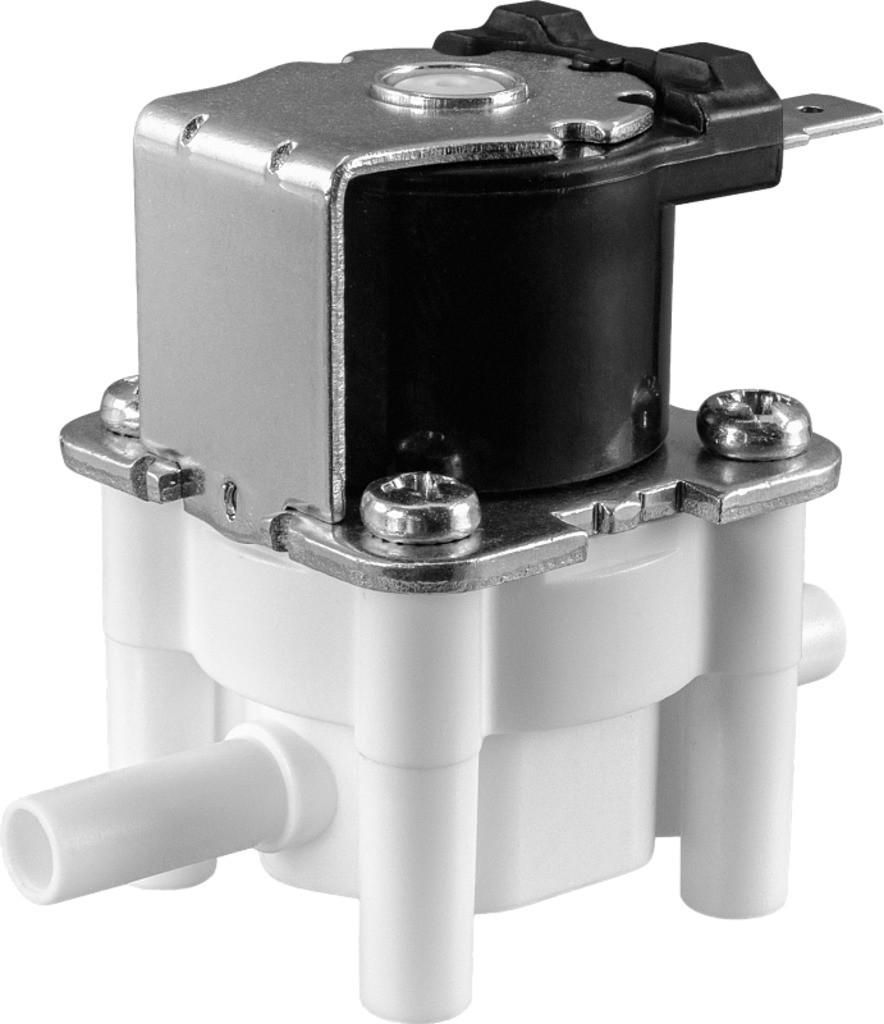

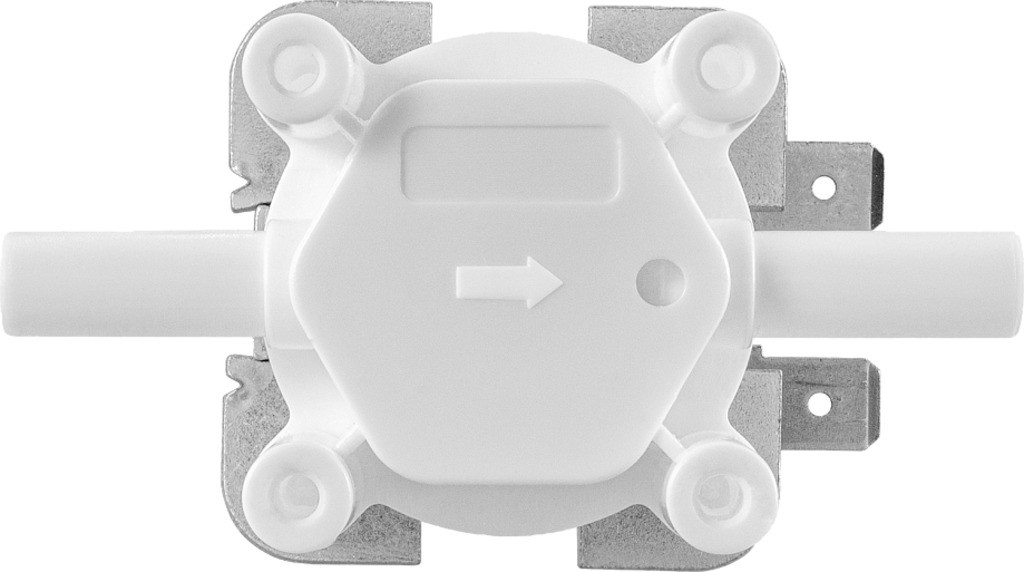

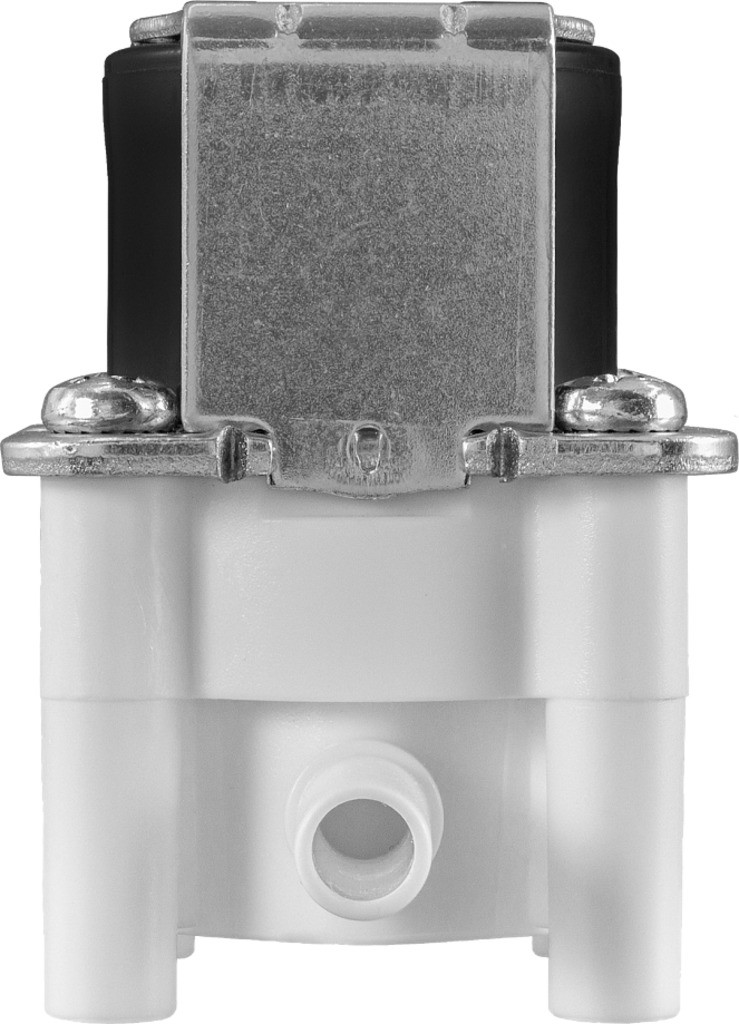

Клапан нормально закрытый AR-YCWS10-12P
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCWS10-12P предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Пониженное энергопотребление
- Компактный размер
- Ламели для подключения в комплекте
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Полиацеталь |
| Уплотнения | NBR | |
| Температура рабочей среды | −10...+80°С | |
| Рабочее давление | 0,02...0,8 МПа | |
| Диаметр условного прохода | 5 мм | |
| Присоединение | 2 штуцера ∅ 6 мм | |
| Катушка | SA31B, IP20 | |
| Питание | ~220 В | |
| Мощность | 6 ВА | |
| Обозначение | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCWS10-12P-5-d6-CLN | 5 | 0,85 | 2 штуцера ∅ 6 мм | 0,02 | 0,8 | 76 |
Расшифровка обозначения клапана AR-YCWS10-12Р-5-d6-XYZ:
AR-YCWS10-12P – модель клапана.
5 – диаметр условного прохода в мм.
6 – диаметр присоединения в мм.
X – присоединение: C – штуцер.
Y – материал корпуса: L – полиацеталь.
Z – материал уплотнения: N – NBR.

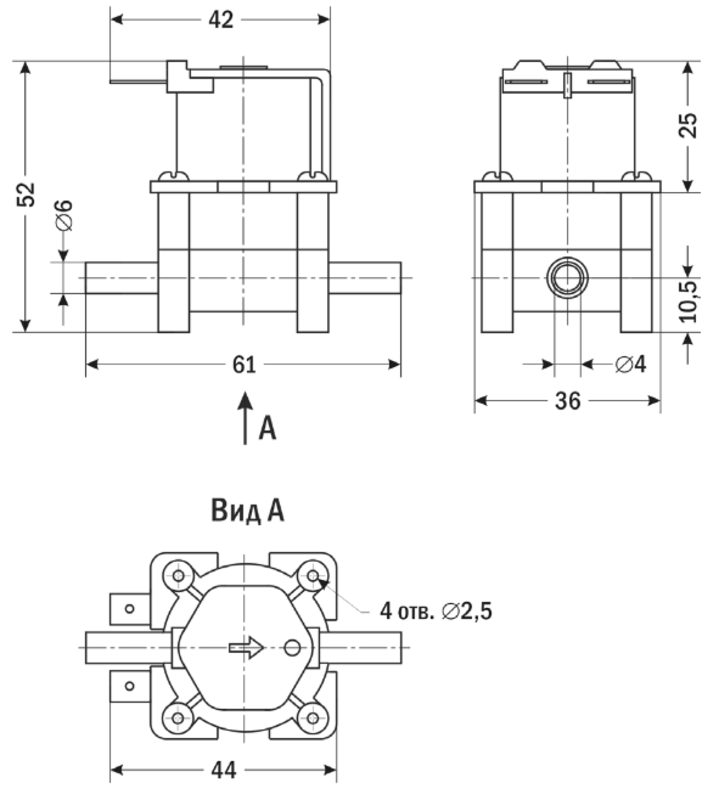

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство пользователя | 12.06.2024 | 0.39 Мб |  |
