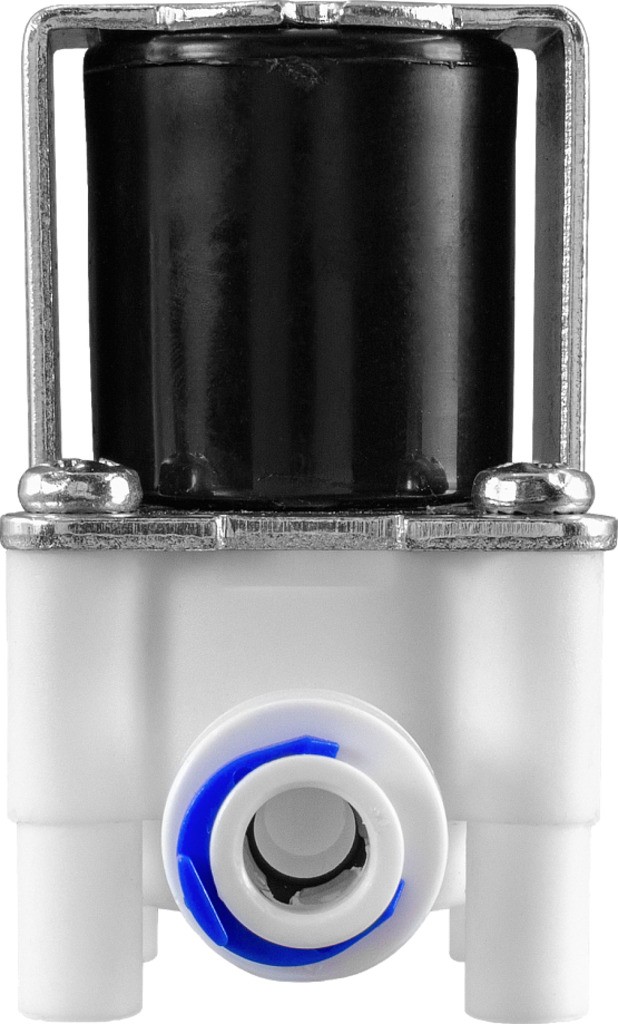

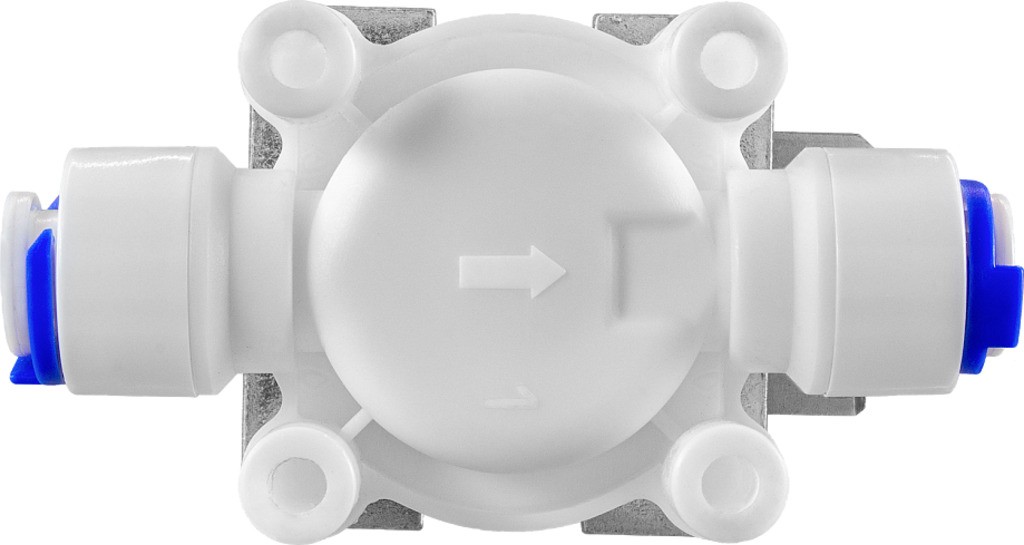

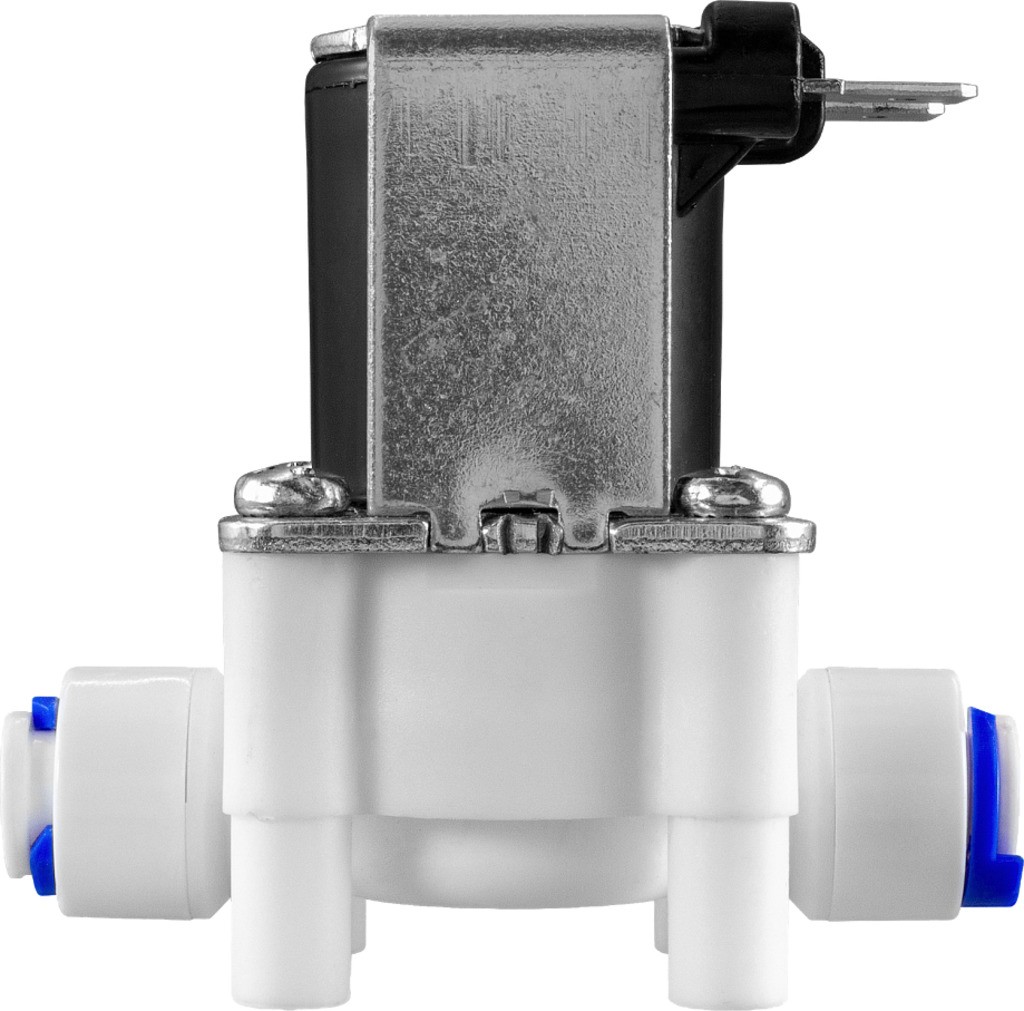

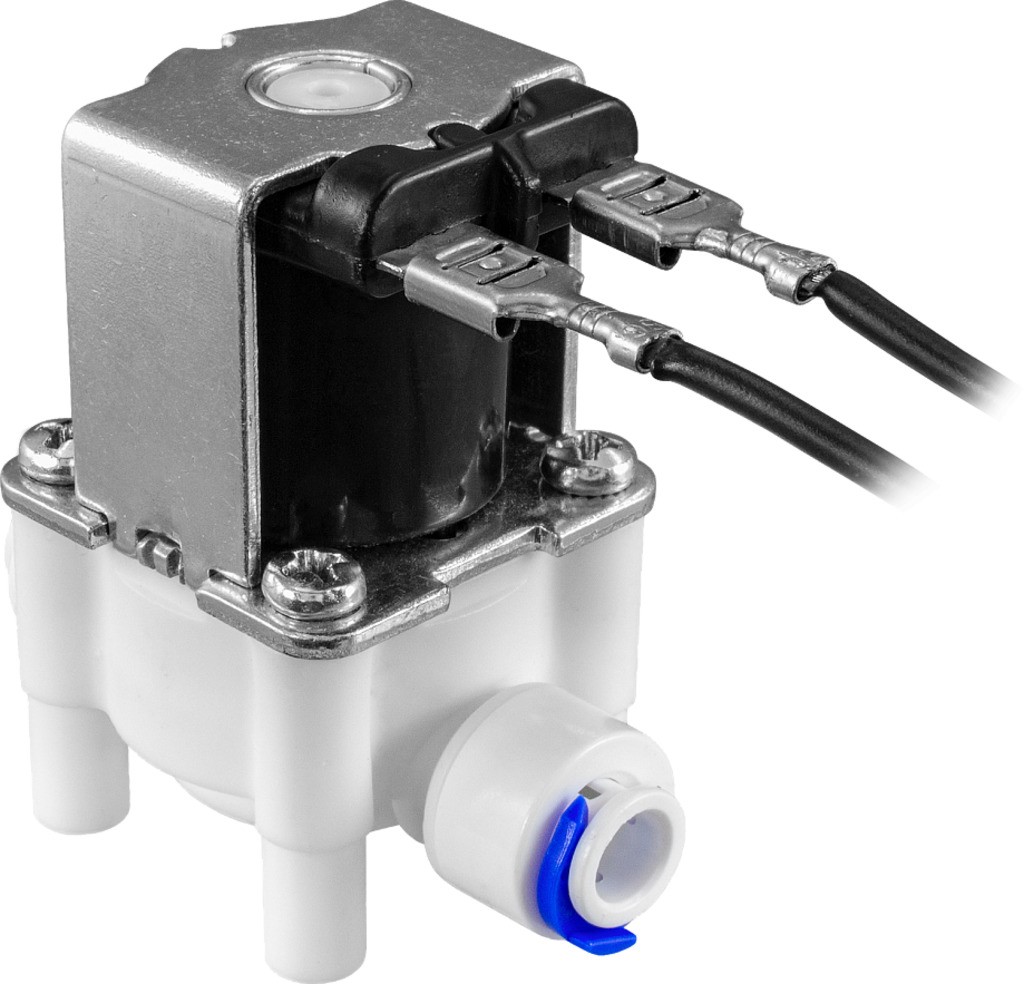

Клапан нормально закрытый AR-YCWS10-13Q
Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YCWS10-13Q предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер
- Ламели для подключения в комплекте
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Полиацеталь |
| Уплотнения | Силикон | |
| Температура рабочей среды | −10...+80°С | |
| Рабочее давление | 0,0...0,8 МПа | |
| Диаметр условного прохода | 5 мм | |
| Присоединение | быстроразъемное ∅ 7 мм | |
| Катушка | SA41B, IP20 | |
| Питание | ~220 В, ~110 В, ~24 В, =36 В, =24 В, =12 В, =6 В | |
| Мощность | 5 ВА (AC), 5 Вт (DC) | |
| Обозначение | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCWS10-13Q-5-d7-QLQ | 5 | 0,85 | Быстроразъемное ∅ 7 мм | 0,0 | 0,8 | 89 |
Расшифровка обозначения клапана AR-YCWS10-13Q-5-d7-XYZ:
AR-YCWS10-13Q – модель клапана.
5 – диаметр условного прохода в мм.
7 – диаметр присоединения в мм.
X – присоединение: Q – быстроразъемное.
Y – материал корпуса: L – полиацеталь.
Z – материал уплотнения: Q – силикон.
Все модификации
| Артикул | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|
| O61821 | ~220 | Со склада | 882 руб. |
| O61822 | ~110 | Со склада (комплектация 1..72 часа) | 882 руб. |
| O61823 | ~24 | Со склада (комплектация 1..72 часа) | 882 руб. |
| O61824 | =36 | Со склада (комплектация 1..72 часа) | 882 руб. |
| O61825 | =24 | Со склада (комплектация 1..72 часа) | 882 руб. |
| O61826 | =12 | Со склада (комплектация 1..72 часа) | 882 руб. |
| O61827 | =6 | Со склада (комплектация 1..72 часа) | 882 руб. |

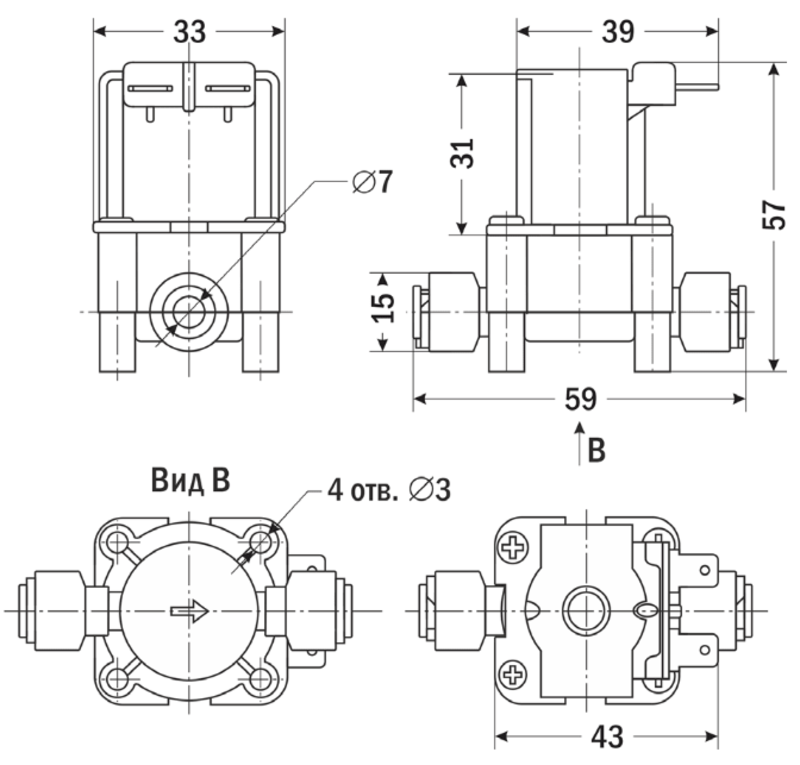

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство пользователя | 11.06.2024 | 0.46 Мб |  |
