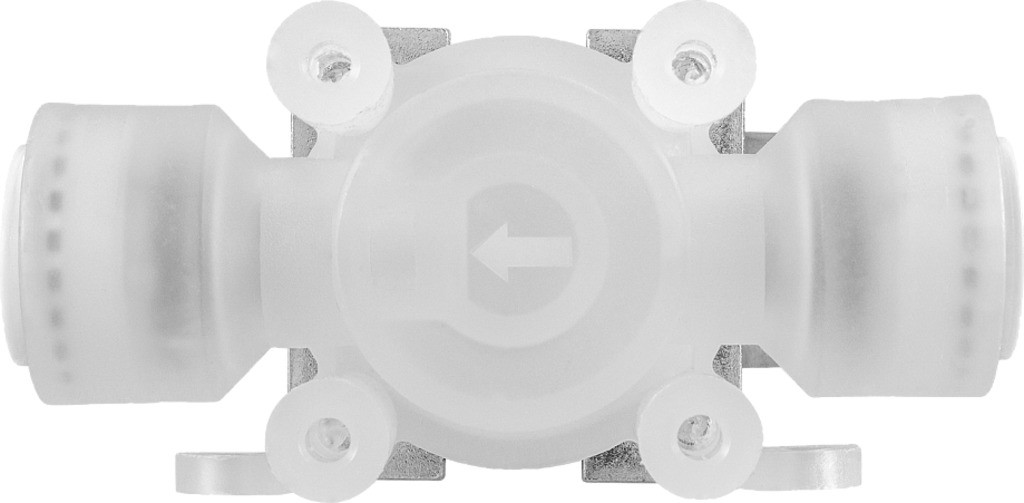

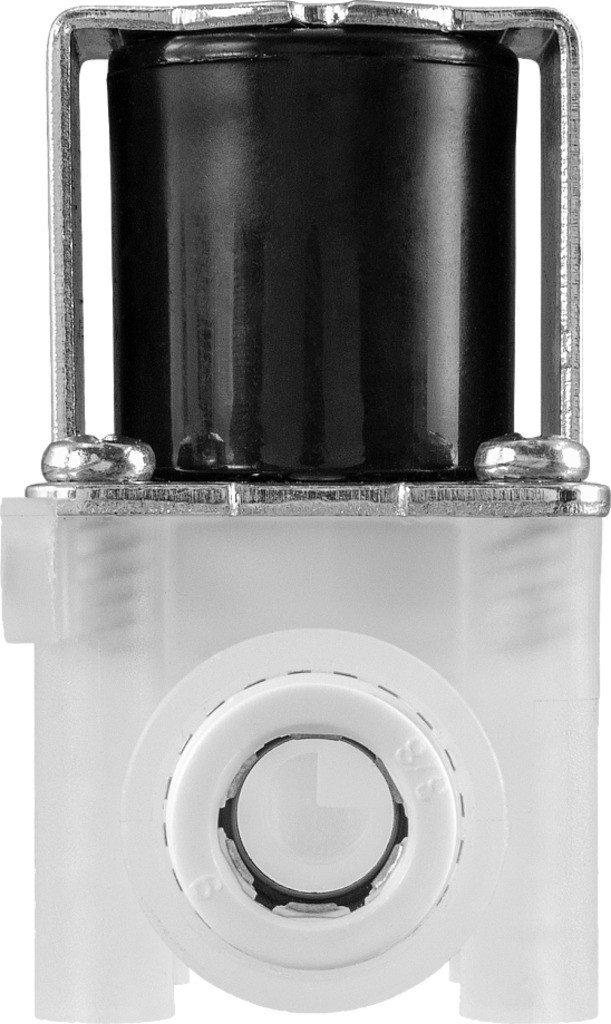

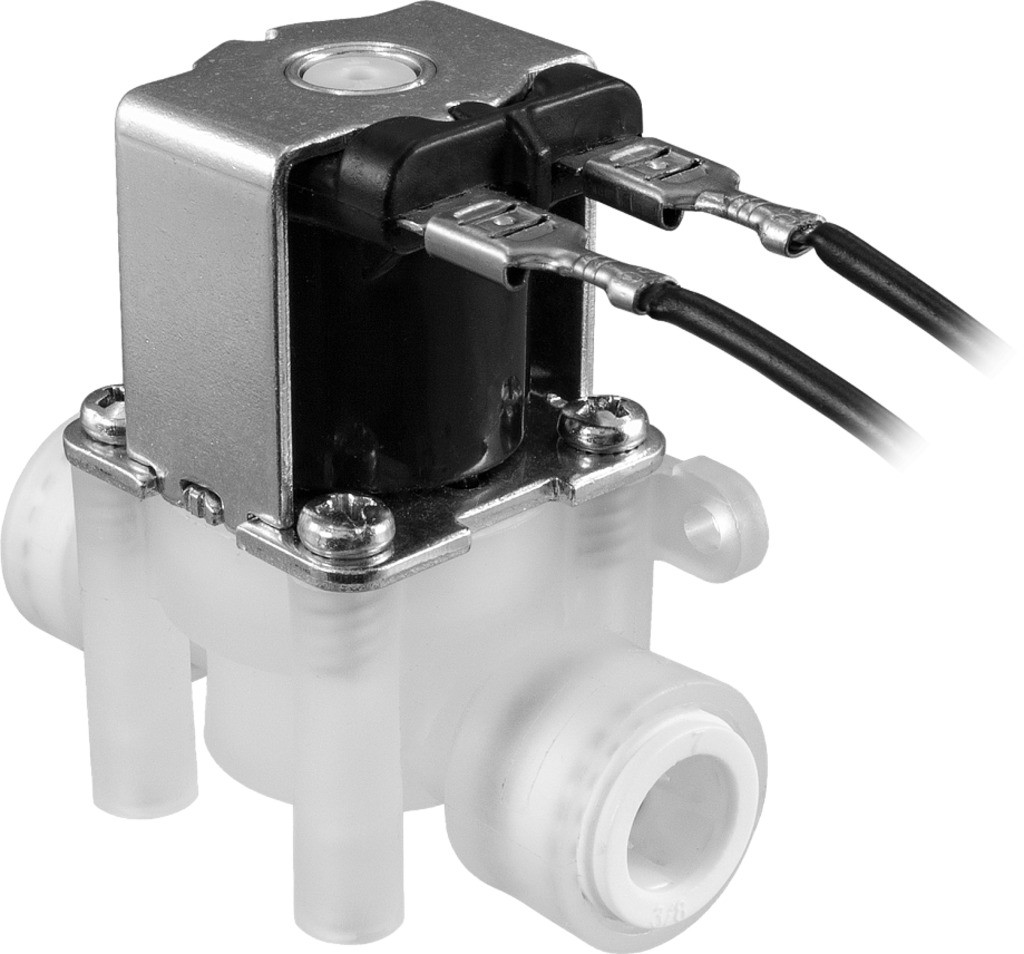

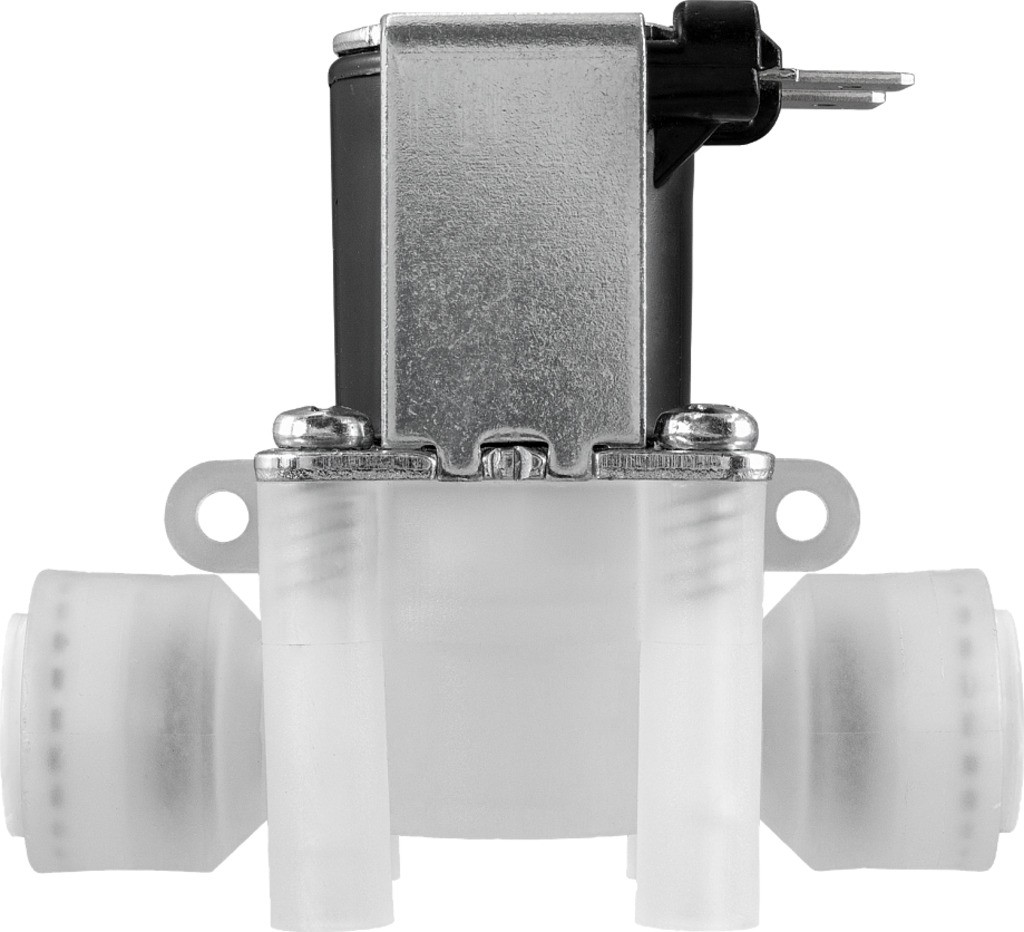

Клапан нормально закрытый AR-YCWS10-15Q
Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YCWS10-15Q предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер
- Ламели для подключения в комплекте
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Полипропилен |
| Уплотнения | Силикон | |
| Температура рабочей среды | −10...+80°С | |
| Рабочее давление | 0,0...0,8 МПа | |
| Диаметр условного прохода | 9 мм | |
| Присоединение | быстроразъемное ∅ 10 мм | |
| Катушка | SA41B, IP20 | |
| Питание | ~220 В, ~110 В, ~24 В, =36 В, =24 В, =12 В, =6 В | |
| Мощность | 5 ВА (AC), 5 Вт (DC) | |
| Обозначение | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCWS10-15Q-9-d10-QLQ | 9 | 1,03 | Быстроразъемное ∅ 10 мм | 0,0 | 0,8 | 95 |
Расшифровка обозначения клапана AR-YCWS10-15Q-9-d10-XYZ:
AR-YCWS10-15Q – модель клапана.
9 – диаметр условного прохода в мм.
10 – диаметр присоединения в мм.
X – присоединение: Q – быстроразъемное.
Y – материал корпуса: L – полипропилен.
Z – материал уплотнения: Q – силикон.
Все модификации
| Артикул | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|
| O61847 | ~220 | Под заказ к 2026.03.28 | 882 руб. |
| O61848 | ~110 | 120 дней | 882 руб. |
| O61849 | ~24 | 120 дней | 882 руб. |
| O61850 | =36 | 120 дней | 882 руб. |
| O61851 | =24 | Под заказ к 2026.03.28 | 882 руб. |
| O61852 | =12 | Под заказ к 2026.03.28 | 882 руб. |
| O61853 | =6 | 120 дней | 882 руб. |

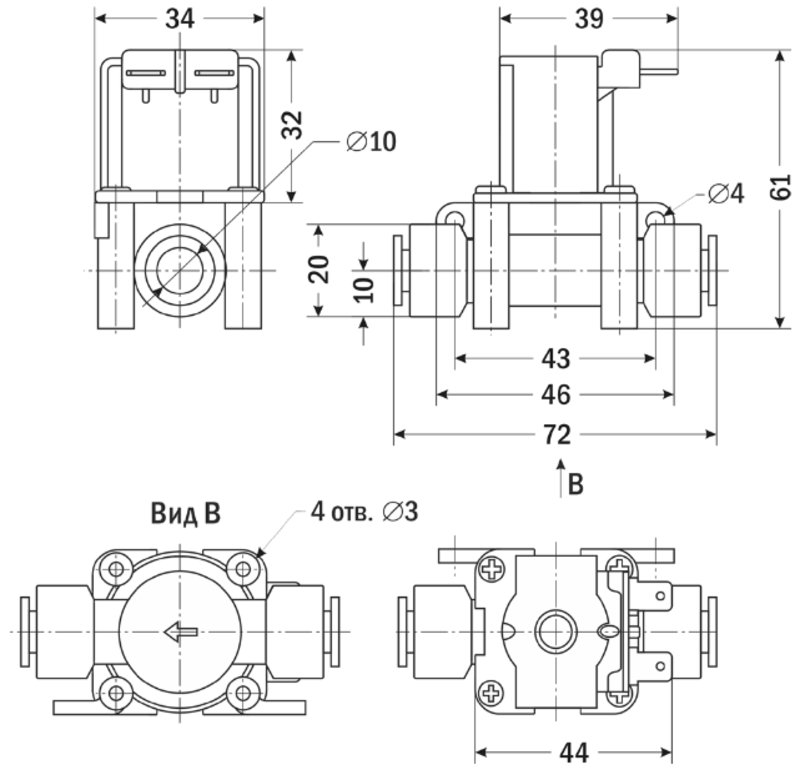

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство пользователя | 12.06.2024 | 0.44 Мб |  |
