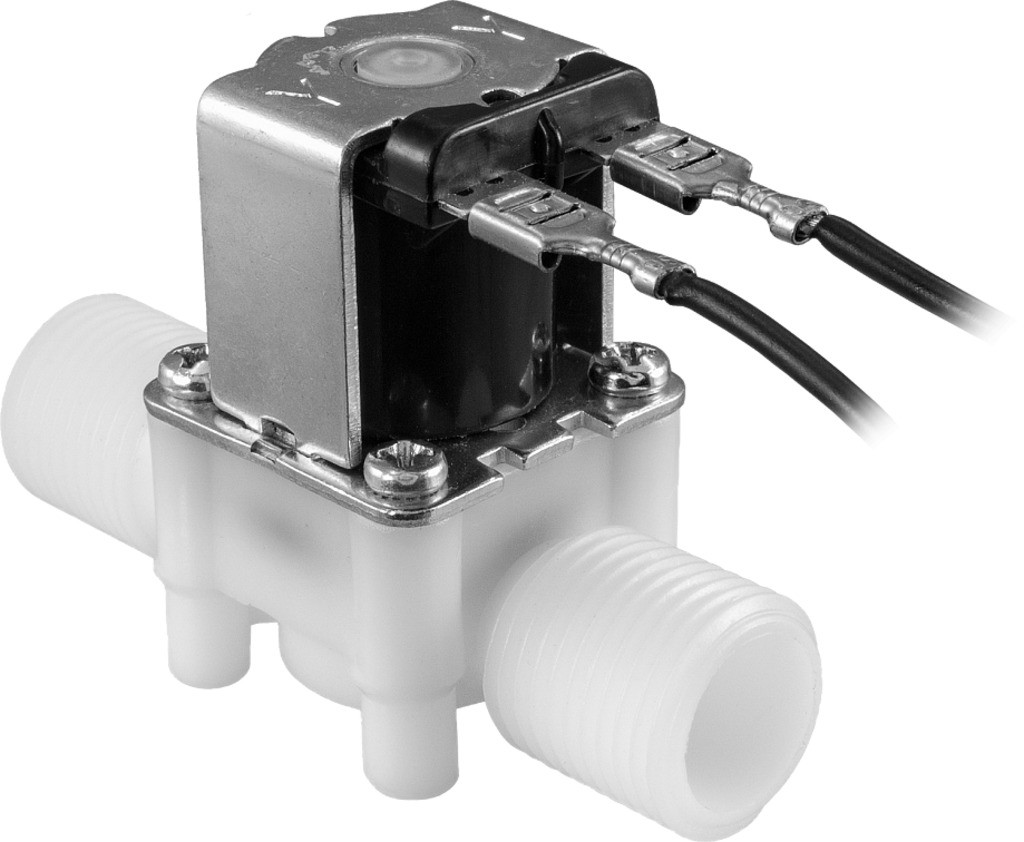

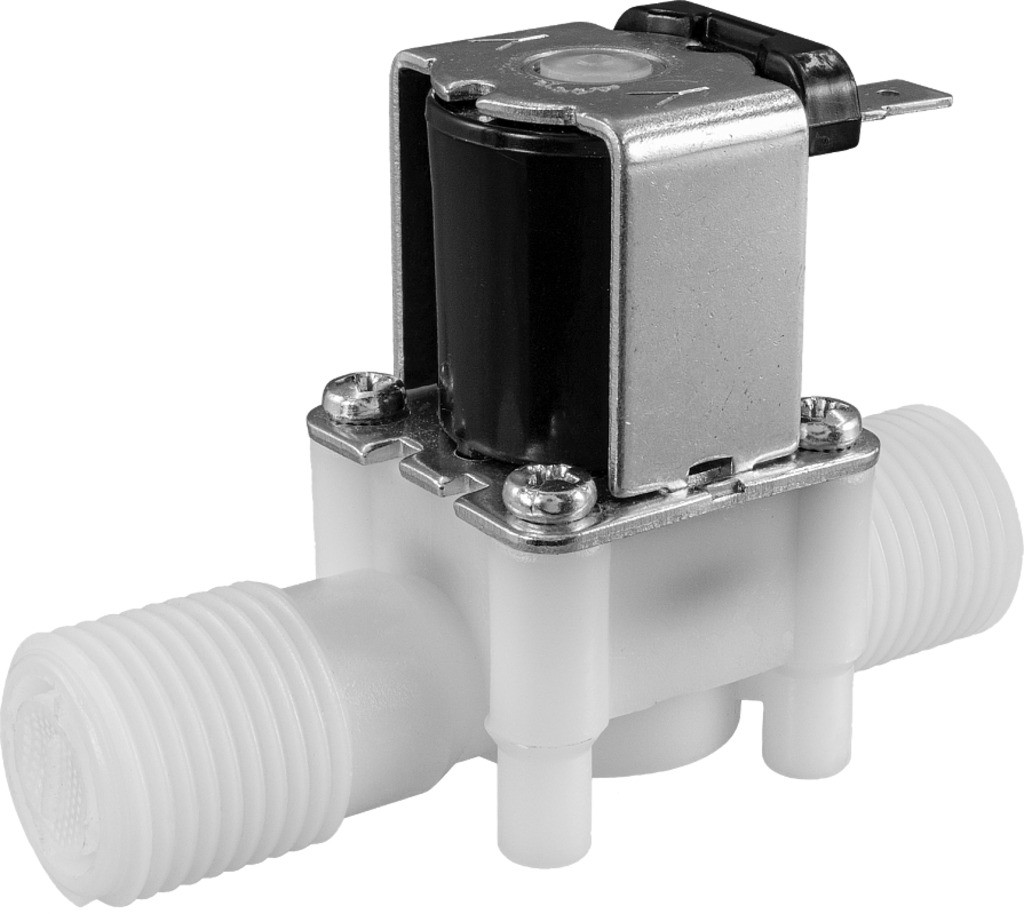

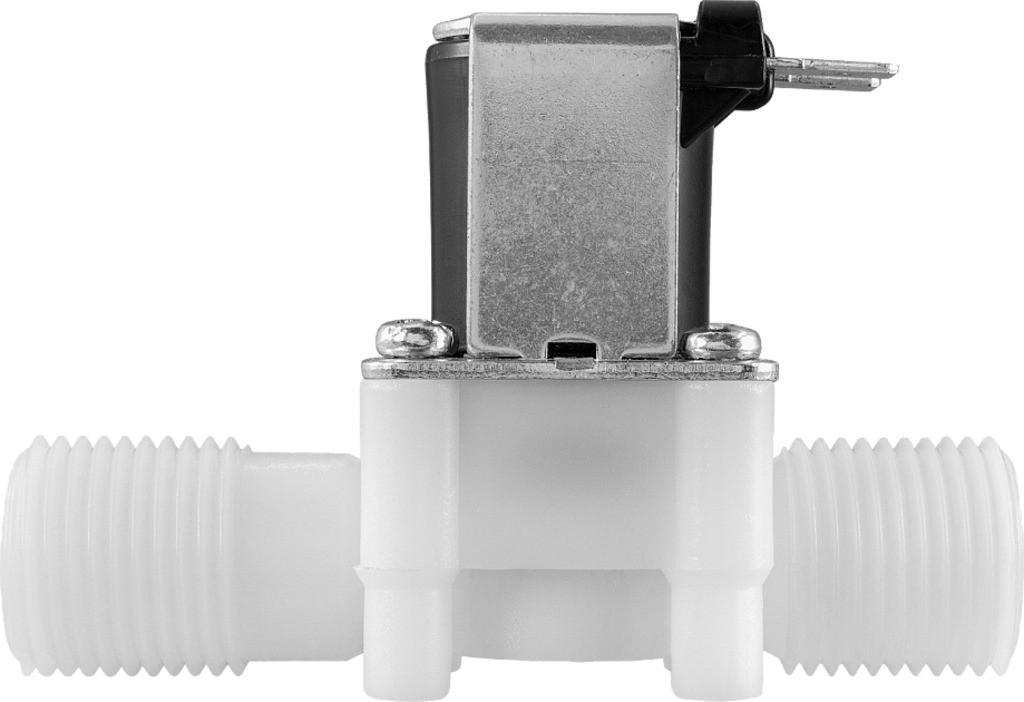

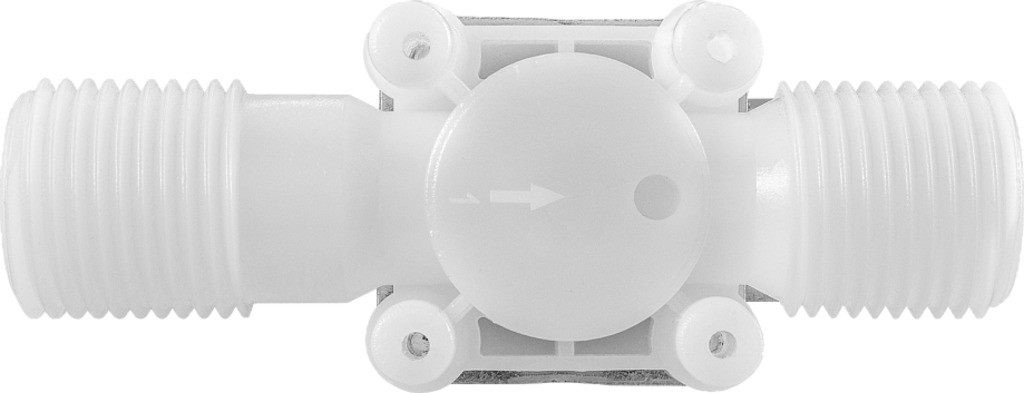

Клапан нормально закрытый AR-YCWS10-16G
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCWS10-16G предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах

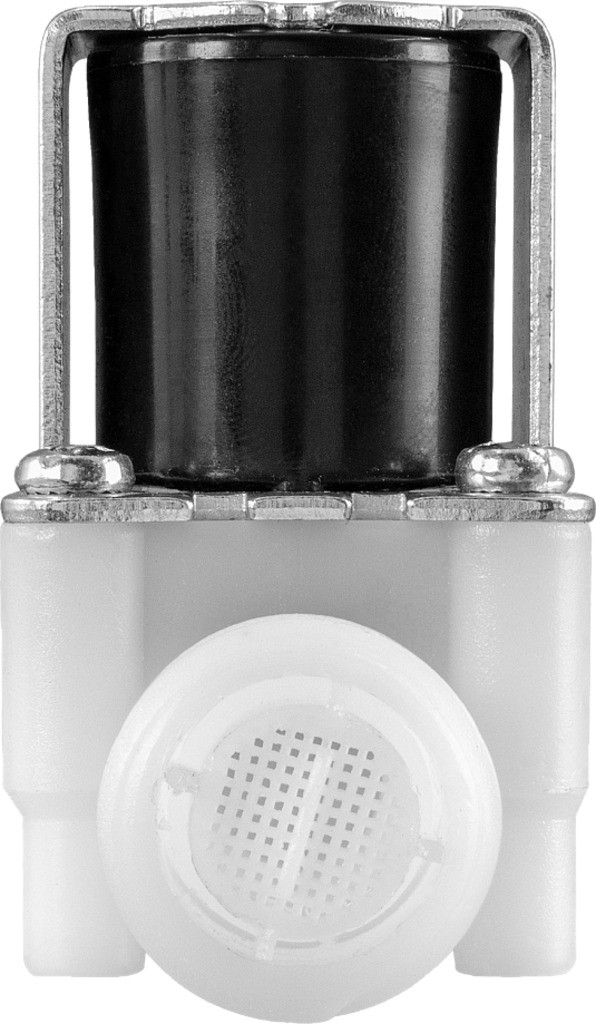

- Входной фильтр грубой очистки: съемная пластиковая сетка
- Пониженное энергопотребление
- Компактный размер
- Ламели для подключения в комплекте
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Полипропилен |
| Уплотнения | NBR | |
| Температура рабочей среды | −10...+80°С | |
| Рабочее давление | 0,02...0,8 МПа | |
| Диаметр условного прохода | 15 мм | |
| Присоединение | Резьбовое наруж. G½" | |
| Катушка | SA41B, IP20 | |
| Питание | ~220 В, ~110 В, ~24 В, =36 В, =24 В, =12 В, =6 В | |
| Мощность | 5 ВА (AC), 5 Вт (DC) | |
| Обозначение | Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Материал корпуса | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCWS10-16G-15/9-1/2-GLN | 15 | 9 | 0,85 | наруж. ½" | Полипропилен | 0,02 | 0,8 | 96 |
Расшифровка обозначения клапана AR-YCWS10-16G-15/9-1/2-XYZ:
AR-YCWS10-16G – модель клапана.
15 – диаметр условного прохода в мм.
9 – эффективный диаметр в мм, если Дэф<Ду.
1/2 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L – полипропилен.
Z – материал уплотнения: N – NBR.
Все модификации
| Артикул | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|
| O61854 | ~220 | Под заказ к 2026.03.28 | 882 руб. |
| O61855 | ~110 | 120 дней | 882 руб. |
| O61856 | ~24 | Под заказ к 2026.03.28 | 882 руб. |
| O61857 | =36 | 120 дней | 882 руб. |
| O61858 | =24 | Под заказ к 2026.03.28 | 882 руб. |
| O61859 | =12 | Под заказ к 2026.03.28 | 882 руб. |
| O61860 | =6 | Под заказ к 2026.03.28 | 882 руб. |

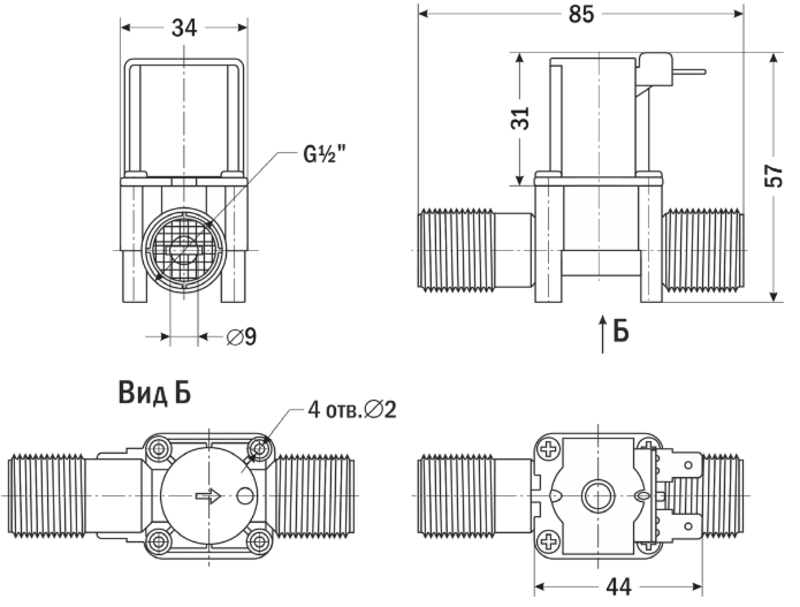

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство пользователя | 12.06.2024 | 0.5 Мб |  |
