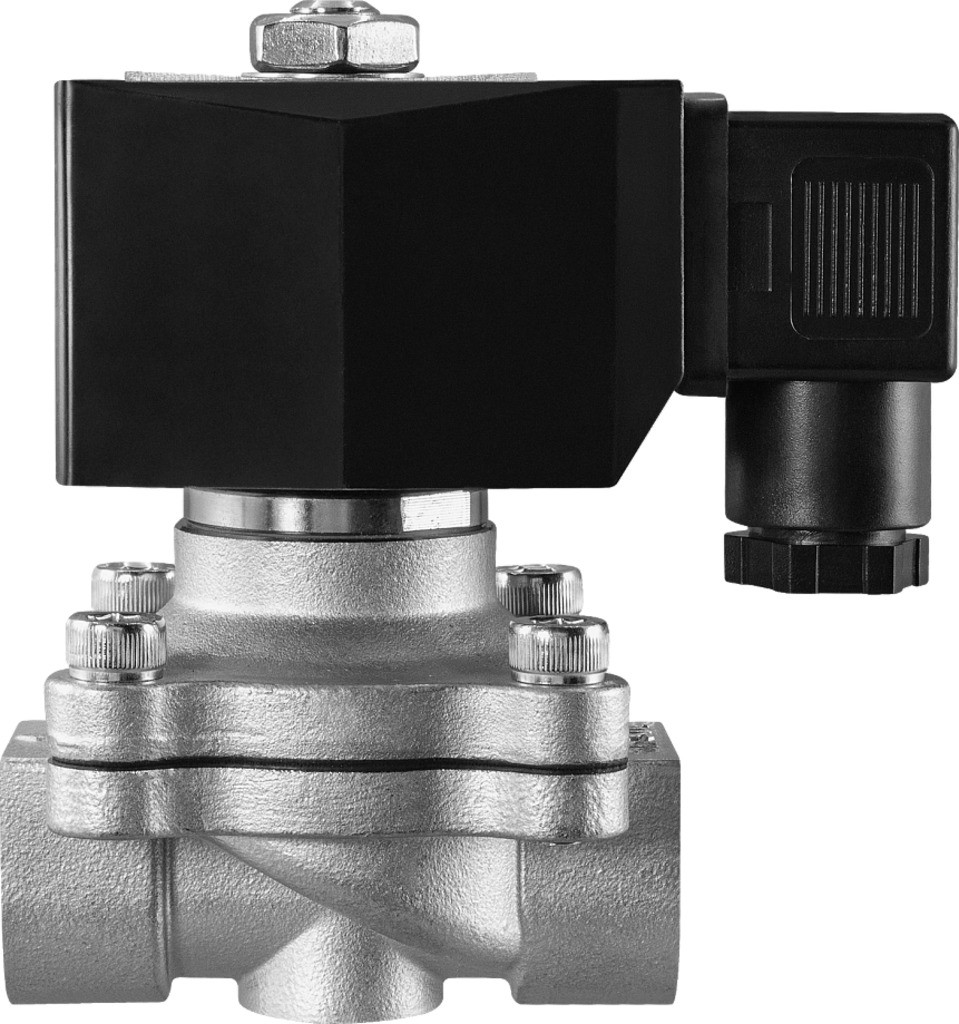

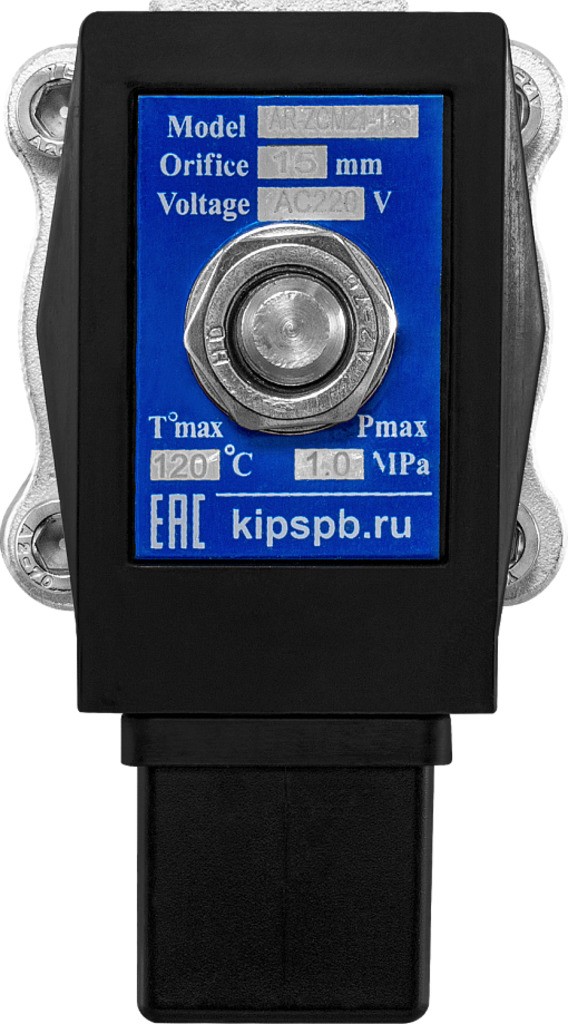

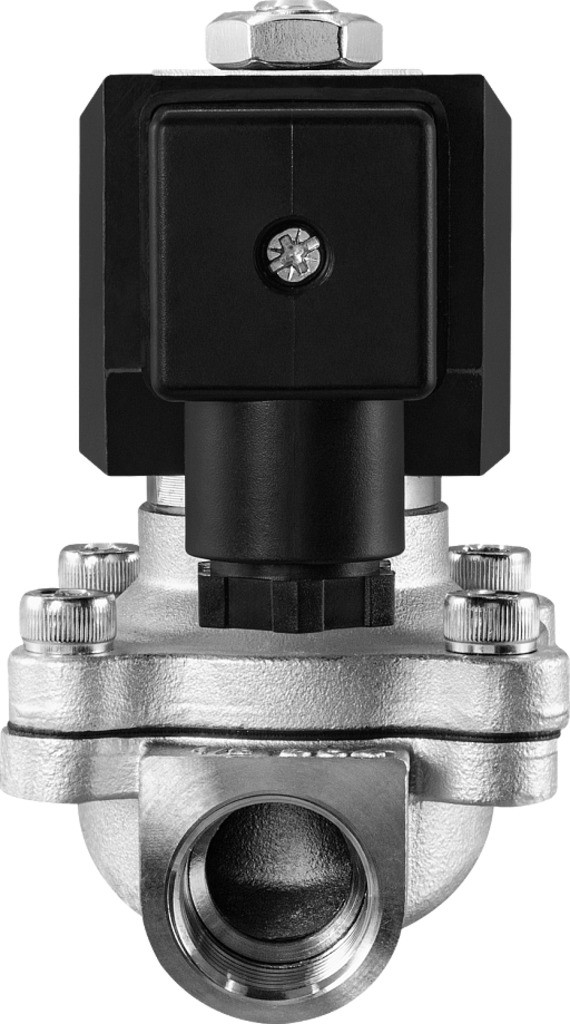

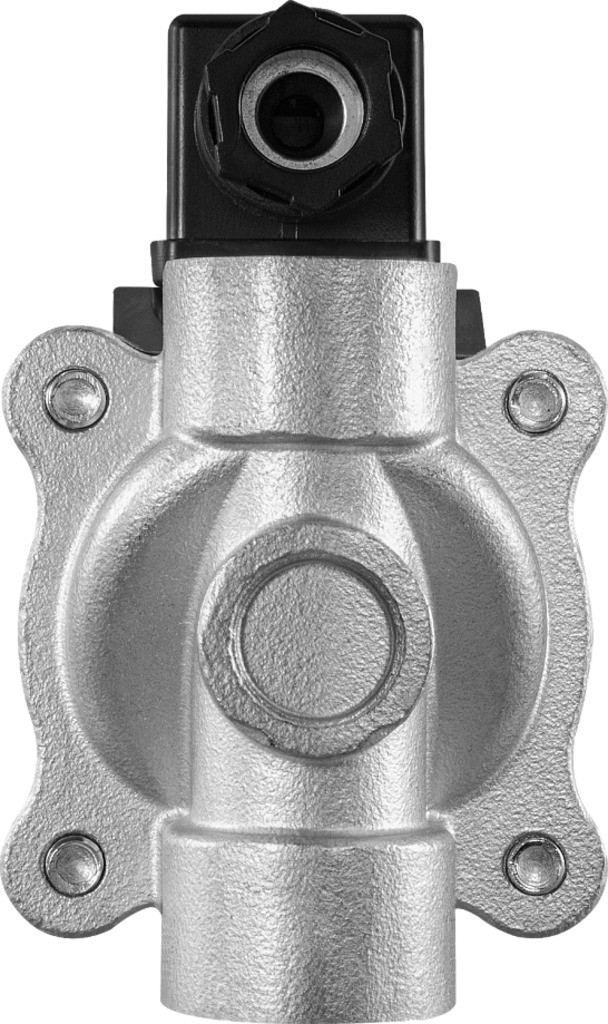

Клапан нормально закрытый AR-ZCM
Является аналогом:
| Производитель | ASCO | Burkert | TORK | Ode | Danfoss | Ceme |
| Модель/серия | Серия 238/ Серия 210 | 6213 | T-GP/T-SYDZ | 21HT/21HF/21IH | EV250B | Серия 84 |
Клапан соленоидный нормально закрытый прямого действия с диафрагмой, для природного газа AR-ZCM предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Клапан специализированный: для природного и бытового газов
- Срабатывание при нулевом давлении
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

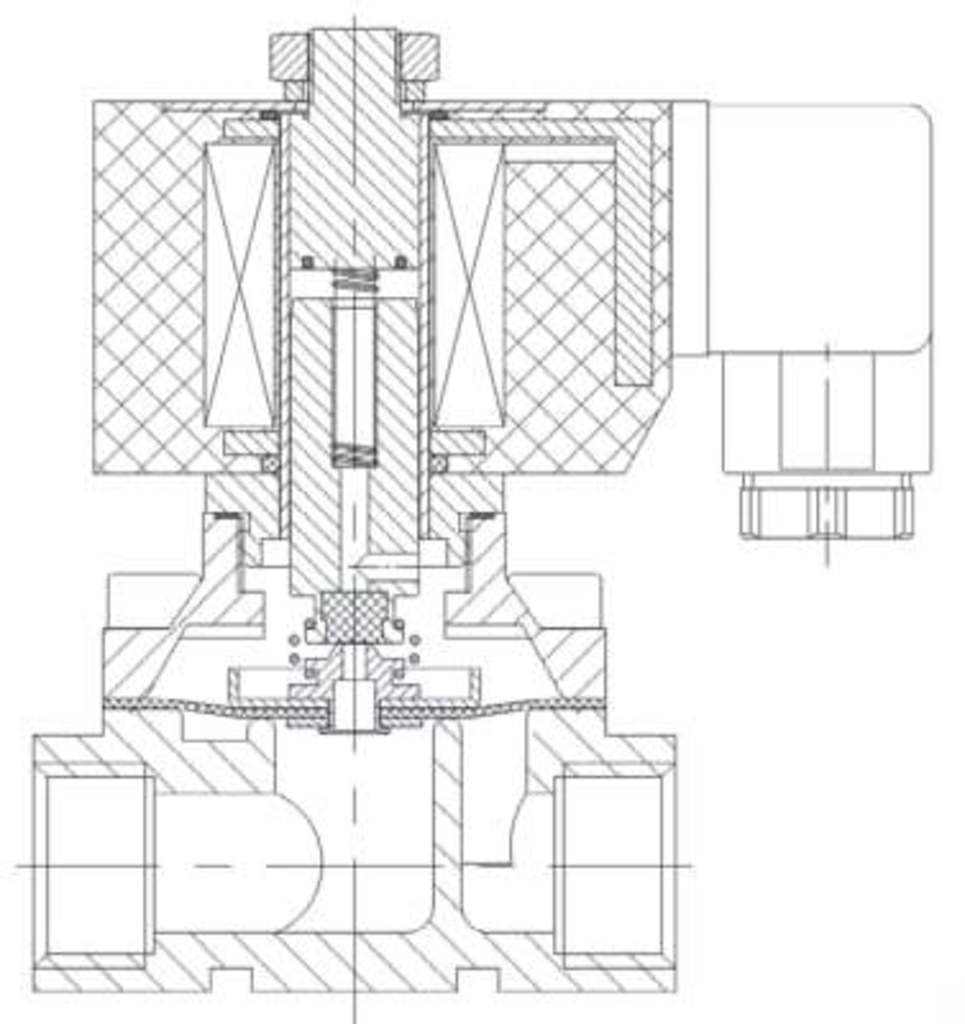

Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Бытовой и природный газ | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | VITON | |
| Температура рабочей среды | −10…+120°С | |
| Рабочее давление | 0...0,5 МПа | |
| Диаметр условного прохода | 15...50 мм | |
| Присоединение | Резьбовое G½"...G2" | |
| Питание | ~220 В, ~110 В, ~24 В =110 В, =24 В, =12 В | |
| Ду, мм | Катушка | Мощность | AC | DC | ||||
| ~220 В | ~110 В | ~24 В | =110 В | =24 В | =12 В | |||
| 15...25 | S51H IP65 | 40 ВА | V | V | V | |||
| 30 Вт | V | V | V | |||||
| 32...50 | SD11H IP65 | 44 ВА | V | |||||
| 33 Вт | V | |||||||
| SD01H IP65 | 35 ВА | V | V | V | ||||
| 30 Вт | V | V | ||||||
| ASEx545* IP65 | 50 ВА | V | V | V | ||||
| 18 Вт | V | |||||||
| 23 Вт | V | |||||||
*Взрывозащищенная катушка.
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-ZCM-15-1/2-GSV | 15 | 4,1 | ½" | 0 | 0,5 | 900 |
| AR-ZCM-20-3/4-GSV | 20 | 7,3 | ¾" | 1000 | ||
| AR-ZCM-25-1-GSV | 25 | 10 | 1" | 1300 | ||
| AR-ZCM-32-1.1/4-GSV | 32 | 20 | 1¼" | 2200 | ||
| AR-ZCM-40-1.1/2-GSV | 40 | 25 | 1½" | 2500 | ||
| AR-ZCM-50-2-GSV | 50 | 41 | 2" | 4500 |
Расшифровка обозначения на примере клапана AR-ZCM-15-1/2-XYZ:
AR-ZCM – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.
Все модификации
| Артикул | Диаметр условного прохода, мм | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| M89413 | 15 | S51H | ~220 | Со склада | 6590 руб. |
| M89425 | 15 | S51H | ~110 | Со склада (комплектация 1..72 часа) | 6690 руб. |
| M89434 | 15 | S51H | ~24 | Со склада (комплектация 1..72 часа) | 6690 руб. |
| M89443 | 15 | S51H | =110 | 120 дней | 6690 руб. |
| M89446 | 15 | S51H | =24 | Со склада (комплектация 1..72 часа) | 6690 руб. |
| M89458 | 15 | S51H | =12 | Со склада (комплектация 1..72 часа) | 6690 руб. |
| M89414 | 20 | S51H | ~220 | Ожидается 2025.12.29 | 6992 руб. |
| M89426 | 20 | S51H | ~110 | Под заказ к 2026.07.01 | 7092 руб. |
| M89435 | 20 | S51H | ~24 | Под заказ к 2026.07.01 | 7092 руб. |
| M89444 | 20 | S51H | =110 | Под заказ к 2026.07.01 | 7092 руб. |
| M89447 | 20 | S51H | =24 | Под заказ к 2026.07.01 | 7092 руб. |
| M89459 | 20 | S51H | =12 | 120 дней | 7092 руб. |
| M89415 | 25 | S51H | ~220 | Со склада | 7998 руб. |
| M89427 | 25 | S51H | ~110 | Со склада (комплектация 1..72 часа) | 8098 руб. |
| M89436 | 25 | S51H | ~24 | Со склада (комплектация 1..72 часа) | 8098 руб. |
| M89445 | 25 | S51H | =110 | 120 дней | 8098 руб. |
| M89448 | 25 | S51H | =24 | Со склада (комплектация 1..72 часа) | 8098 руб. |
| M89460 | 25 | S51H | =12 | Со склада (комплектация 1..72 часа) | 8098 руб. |
| M89416 | 32 | SD01H | ~220 | Ожидается 2026.01.19 | 14181 руб. |
| M89428 | 32 | SD01H | ~110 | 120 дней | 14281 руб. |
| M89437 | 32 | SD01H | ~24 | 120 дней | 14281 руб. |
| M89449 | 32 | SD01H | =24 | 120 дней | 14281 руб. |
| M89461 | 32 | SD01H | =12 | 120 дней | 14281 руб. |
| M89419 | 32 | SD11H | ~220 | 120 дней | 12991 руб. |
| M89452 | 32 | SD11H | =24 | 120 дней | 13091 руб. |
| M89422 | 32 | ASEx545 | ~220 | 120 дней | 21376 руб. |
| M89431 | 32 | ASEx545 | ~110 | 120 дней | 21476 руб. |
| M89440 | 32 | ASEx545 | ~24 | 120 дней | 21476 руб. |
| M89455 | 32 | ASEx545 | =24 | Под заказ к 2026.07.01 | 21476 руб. |
| M89464 | 32 | ASEx545 | =12 | 120 дней | 21476 руб. |
| M89417 | 40 | SD01H | ~220 | Ожидается 2025.12.29 | 16937 руб. |
| M89429 | 40 | SD01H | ~110 | 120 дней | 17037 руб. |
| M89438 | 40 | SD01H | ~24 | 120 дней | 17037 руб. |
| M89450 | 40 | SD01H | =24 | 120 дней | 17037 руб. |
| M89462 | 40 | SD01H | =12 | 120 дней | 17037 руб. |
| M89420 | 40 | SD11H | ~220 | 120 дней | 15747 руб. |
| M89453 | 40 | SD11H | =24 | Под заказ к 2026.07.01 | 15847 руб. |
| M89423 | 40 | ASEx545 | ~220 | Под заказ к 2026.07.01 | 24132 руб. |
| M89432 | 40 | ASEx545 | ~110 | 120 дней | 24232 руб. |
| M89441 | 40 | ASEx545 | ~24 | 120 дней | 24232 руб. |
| M89456 | 40 | ASEx545 | =24 | 120 дней | 24232 руб. |
| M89465 | 40 | ASEx545 | =12 | 120 дней | 24232 руб. |
| M89418 | 50 | SD01H | ~220 | Со склада | 23365 руб. |
| M89430 | 50 | SD01H | ~110 | Со склада (комплектация 1..72 часа) | 23465 руб. |
| M89439 | 50 | SD01H | ~24 | Со склада (комплектация 1..72 часа) | 23465 руб. |
| M89451 | 50 | SD01H | =24 | Со склада (комплектация 1..72 часа) | 23465 руб. |
| M89463 | 50 | SD01H | =12 | Со склада (комплектация 1..72 часа) | 23465 руб. |
| M89421 | 50 | SD11H | ~220 | Со склада (комплектация 1..72 часа) | 22175 руб. |
| M89454 | 50 | SD11H | =24 | Со склада (комплектация 1..72 часа) | 22275 руб. |
| M89424 | 50 | ASEx545 | ~220 | 120 дней | 30560 руб. |
| M89433 | 50 | ASEx545 | ~110 | 120 дней | 30660 руб. |
| M89442 | 50 | ASEx545 | ~24 | 120 дней | 30660 руб. |
| M89457 | 50 | ASEx545 | =24 | Со склада (комплектация 1..72 часа) | 30660 руб. |
| M89466 | 50 | ASEx545 | =12 | Со склада (комплектация 1..72 часа) | 30660 руб. |

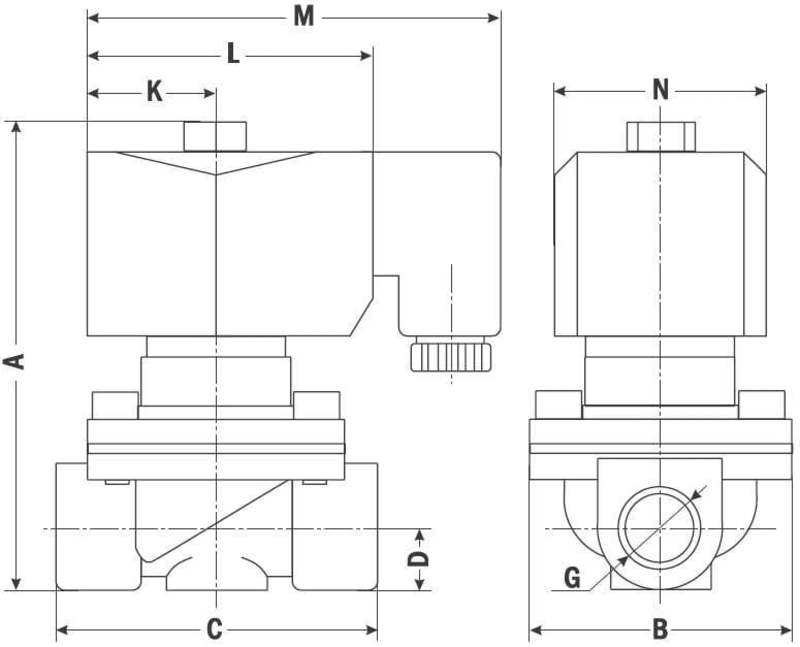

| Габаритные размеры |
 |
| Размер, мм | AR-ZCM, Ду, мм | |||||
| 15 | 20 | 25 | 32 | 40 | 50 | |
| A | 104 | 125 | 120 | 145 | 156 | 180 |
| B | 57,5 | 60 | 77 | 87 | 94 | 123 |
| C | 70 | 75 | 98 | 123 | 130 | 167 |
| D | 14 | 17 | 21 | 25 | 30 | 38 |
| G | ½" | ¾" | 1" | 1¼" | 1½" | 2" |
| K | 28 | 28 | 28 | 34 | 34 | 34 |
| L | 62 | 62 | 62 | 74 | 74 | 74 |
| M | 90 | 90 | 90 | 103 | 103 | 103 |
| N | 46 | 46 | 46 | 56 | 56 | 56 |
