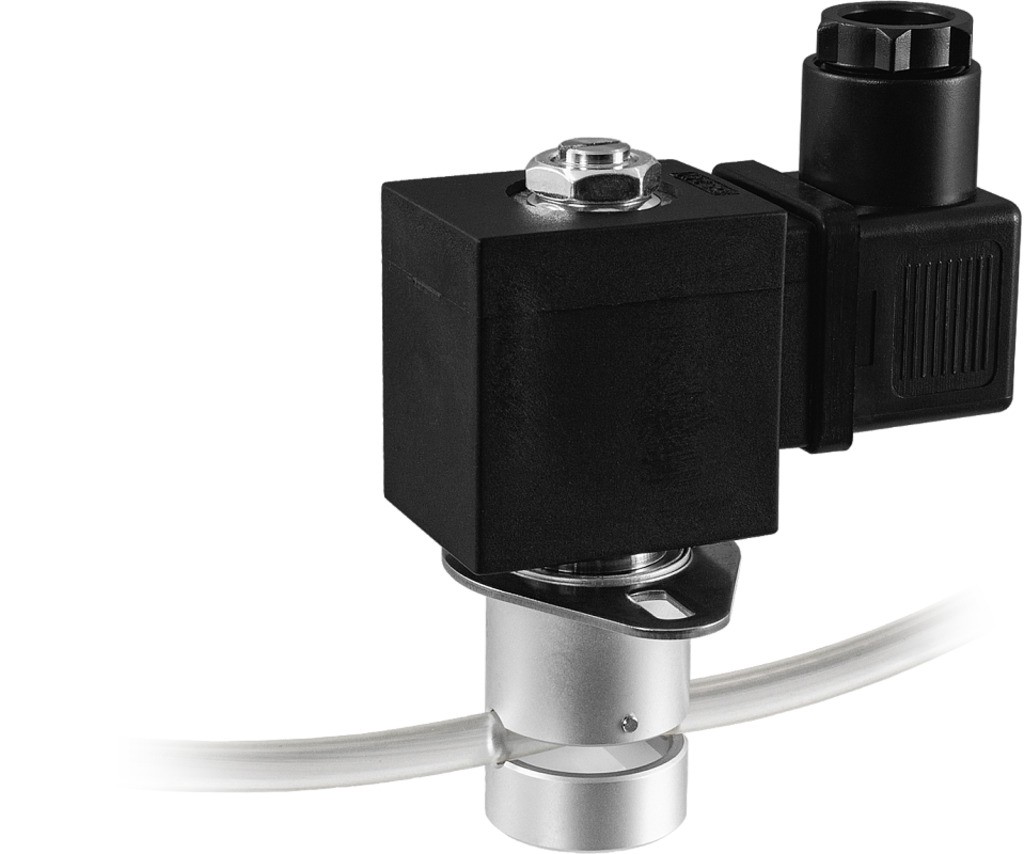

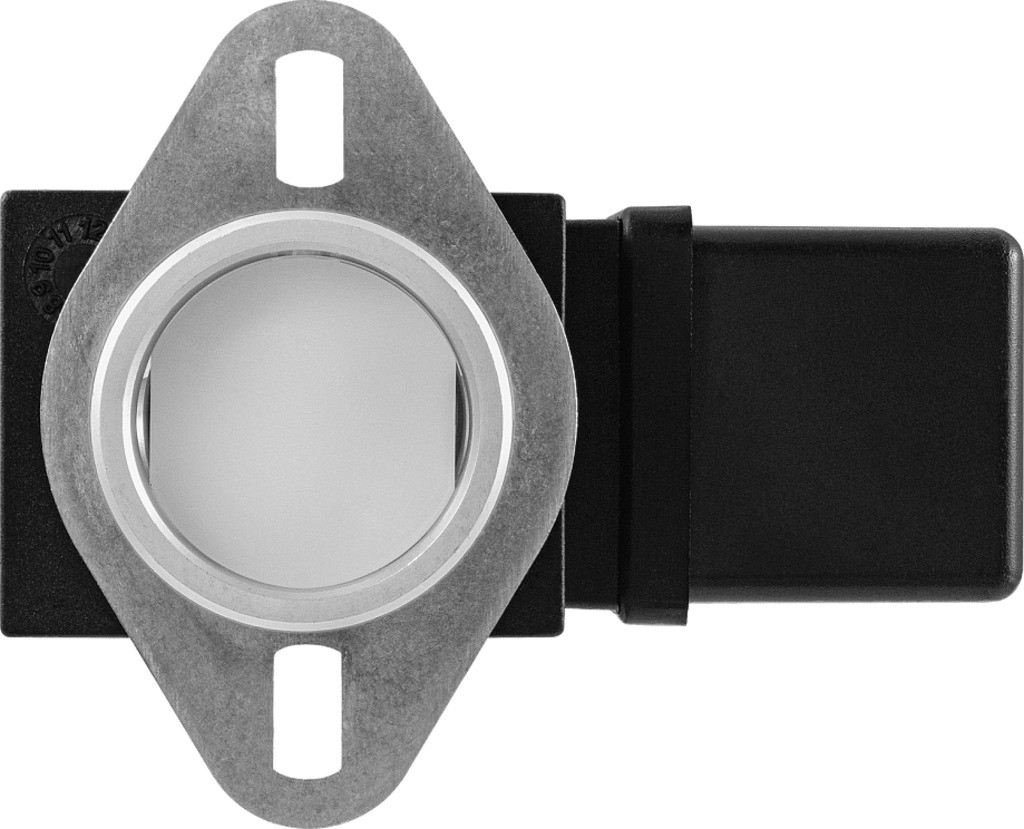

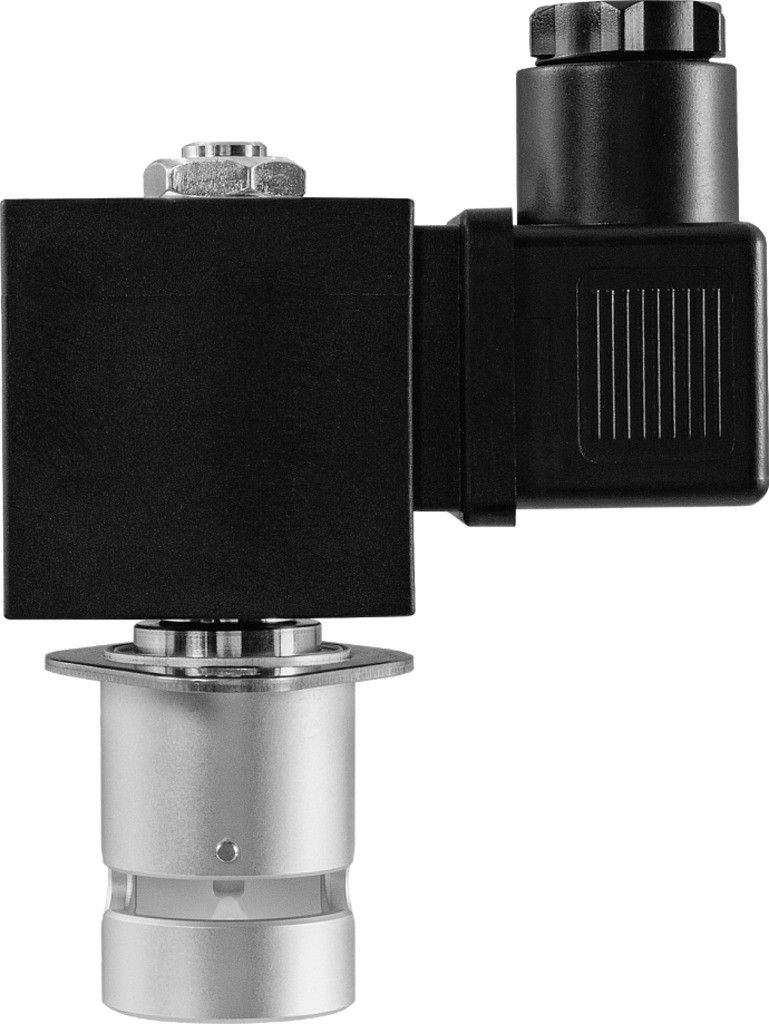

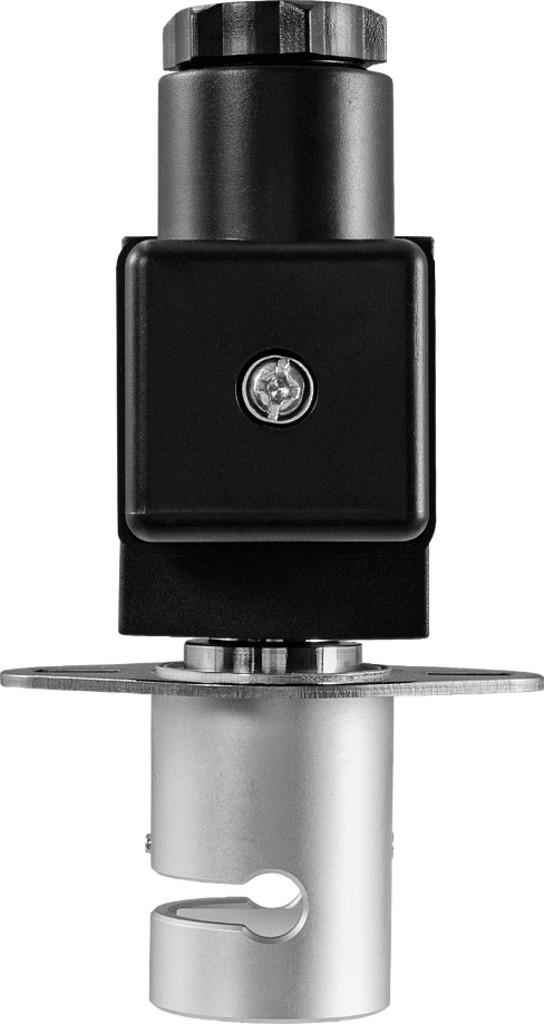

Клапан нормально закрытый/нормально открытый AR-2Q212
Клапан соленоидный нормально закрытый/нормально открытый прямого действия с поршнем пережимающий AR-2Q212 для управления потоком рабочей среды в двух трубках
Особенности:
- Подходит для использования с агрессивными или высокочистыми жидкостями в аналитических и медицинских приборах, а также в пищевой промышленности. Герметичное разделение механизма управления и жидкости внутри трубопровода предотвращает загрязнение частицами, вызванное трением движущихся частей, а также обеспечивает максимальную чистоту жидкостей
- Подходит для работы с трубками наружным диаметром до 6 мм, с толщиной стенки не менее 1 мм, из мягкого силикона или другого материала (твердостью по Шору до 50A)
- Рабочая среда может проходить в обоих направлениях
- Клапан прямого действия: для работы не требуется наличие давления в трубках
- Конструкция клапана исключает возникновение турбулентности или пустот и потери давления

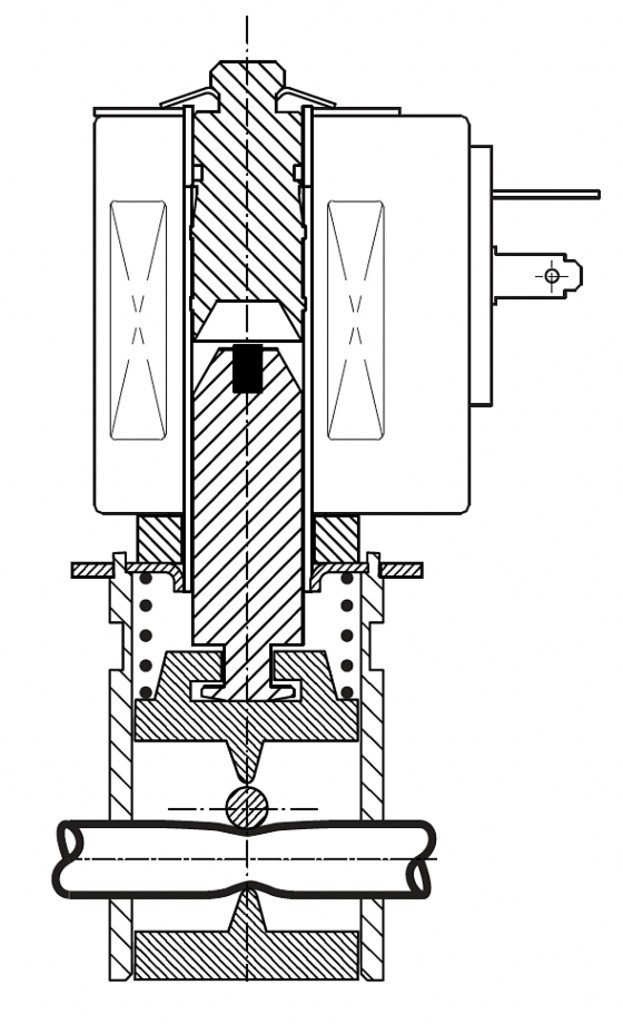

Принцип действия и область применения

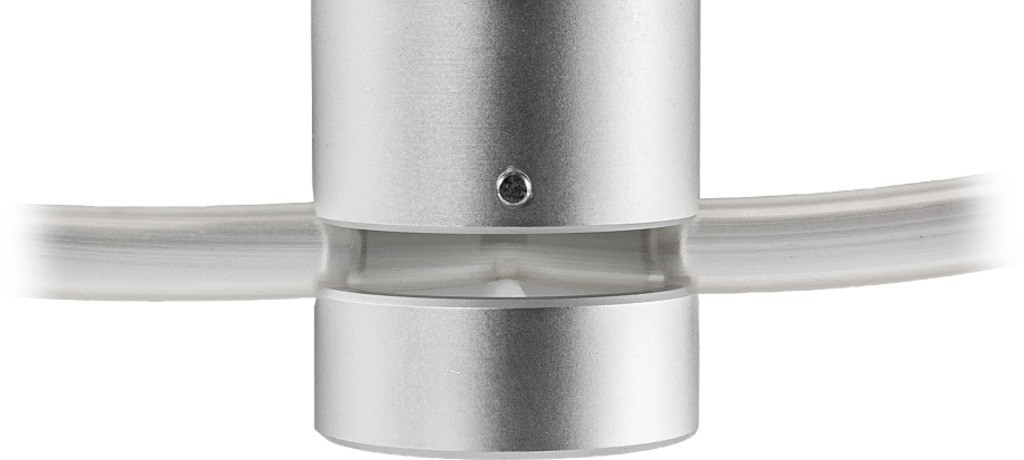

Соленоидный клапан, пережимающий две трубки (верхняя нормально закрытая, нижняя нормально открытая) — это клапан, который при отсутствии напряжения на его индукционной катушке закрыт для потока рабочей среды через верхнюю трубку и открыт для потока рабочей среды через нижнюю. При подаче напряжения на катушку магнитный клапан этого типа пережимает нижнюю трубку и освобождает верхнюю и остается в таком положении все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения верхняя трубка закрыта, нижняя – открыта.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Агрессивные жидкости/газы, вода, воздух, инертные газы и пр. среды, пригодные к контакту с материалом используемых трубок | |
| Материал | Корпуса | Алюминий, нержавеющая сталь |
| Прижимающей вставки | Нейлон | |
| Температура рабочей среды | Определяется свойствами трубки, по которой протекает среда (не входит в комплект поставки) | |
| Рабочее давление | 0,0...0,15 МПа | |
| Наружный диаметр трубки | до 6 мм | |
| Толщина стенки трубки | ≥ 1 мм | |
| Температура окружающей среды | −10...+60°С | |
| Катушка | AS31B, IP65 | |
| Питание | =24 В, =12 В | |
| Мощность | 26 Вт | |
| Обозначение | Присоед. | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-2Q212-d6-PA | пережимной, трубка диаметром до 6 мм | 0,0 | 0,15 | 288 |
Расшифровка обозначения на примере клапана AR-2Q212-d6-XY:
AR-2Q212– модель клапана.
6 – диаметр трубки в мм.
X – присоединение: P – пережимной.
Y – материал корпуса: A – алюминий, нержавеющая сталь.
Все модификации
| Артикул | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|
| O61748 | =24 | Снято с производства | 4035 руб. |
| O61749 | =12 | Со склада | 4035 руб. |

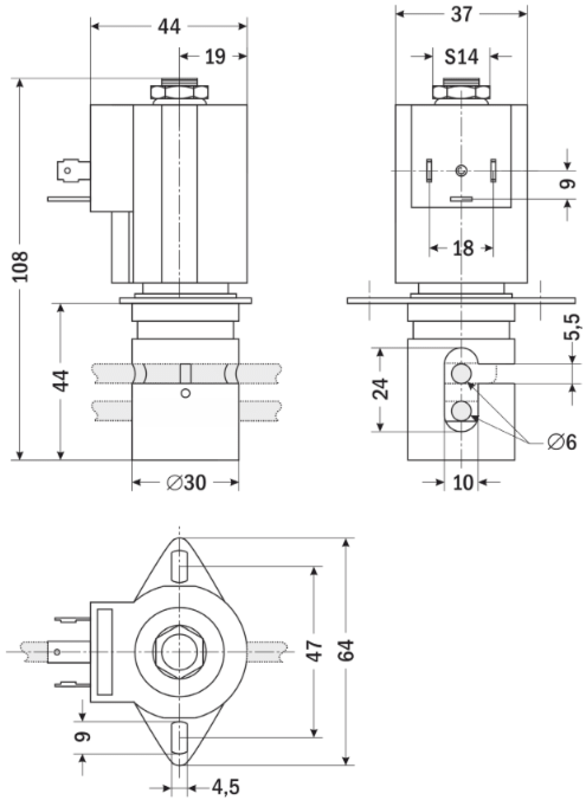

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.06.2024 | 0.49 Мб |  |
