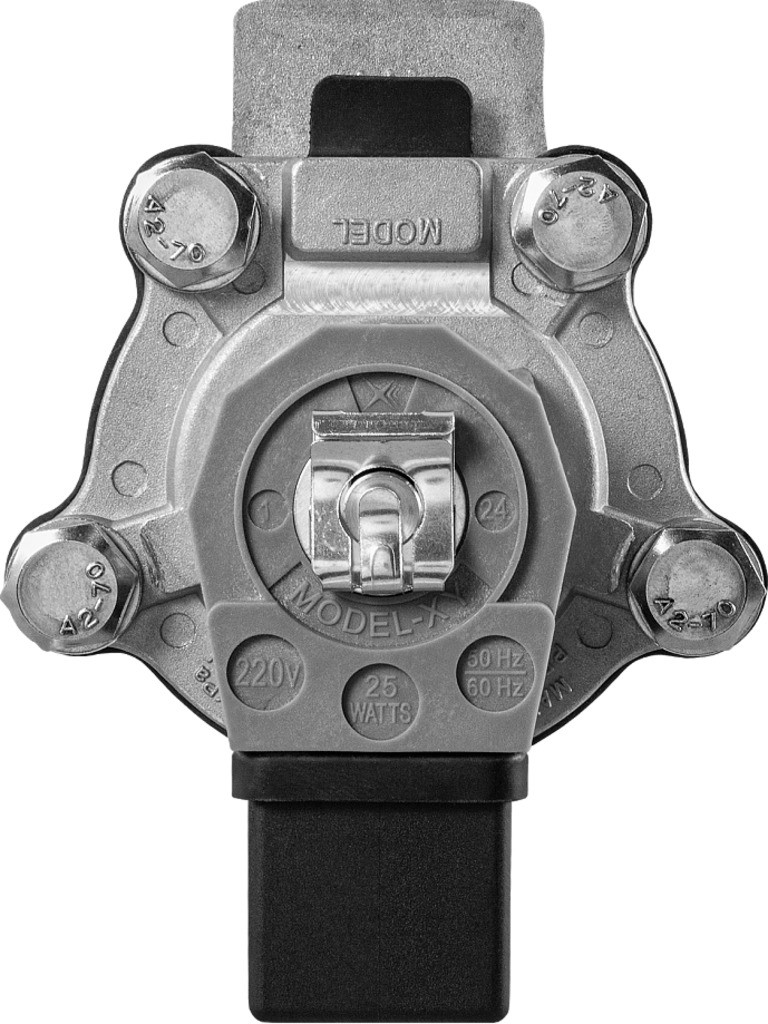

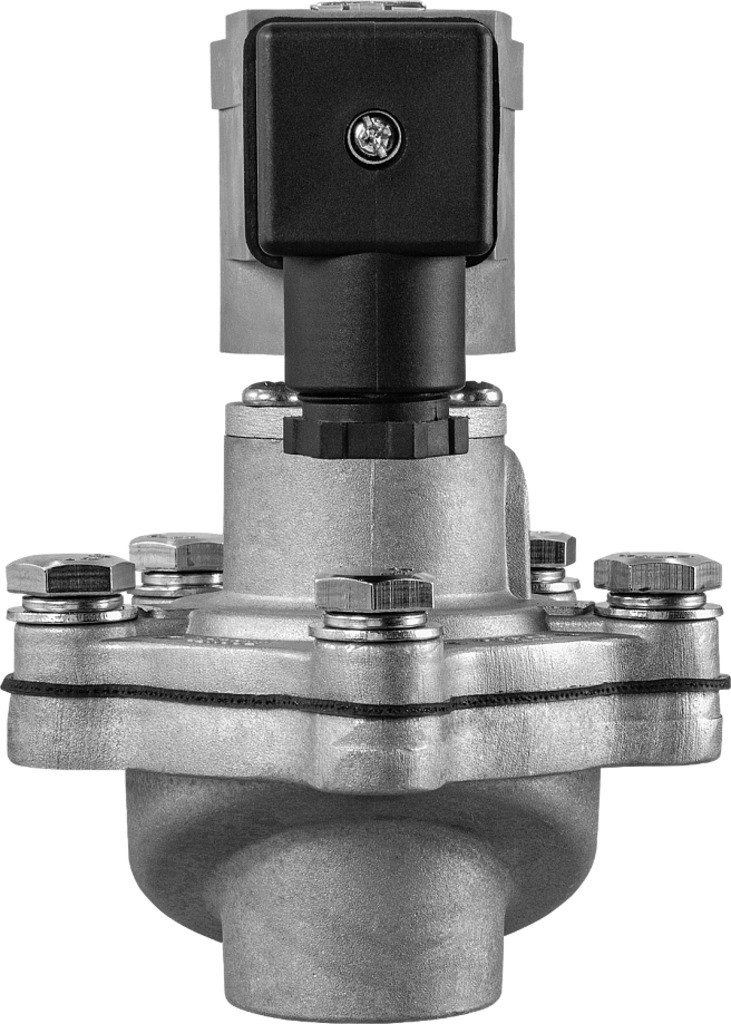

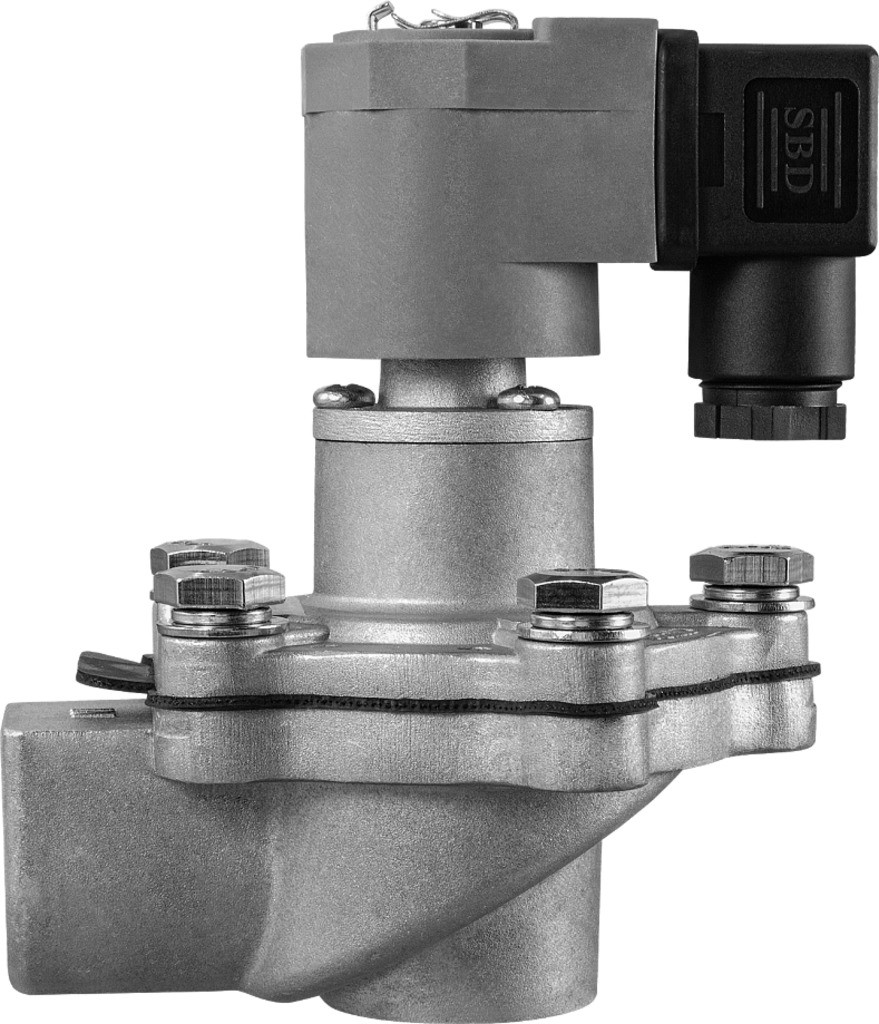

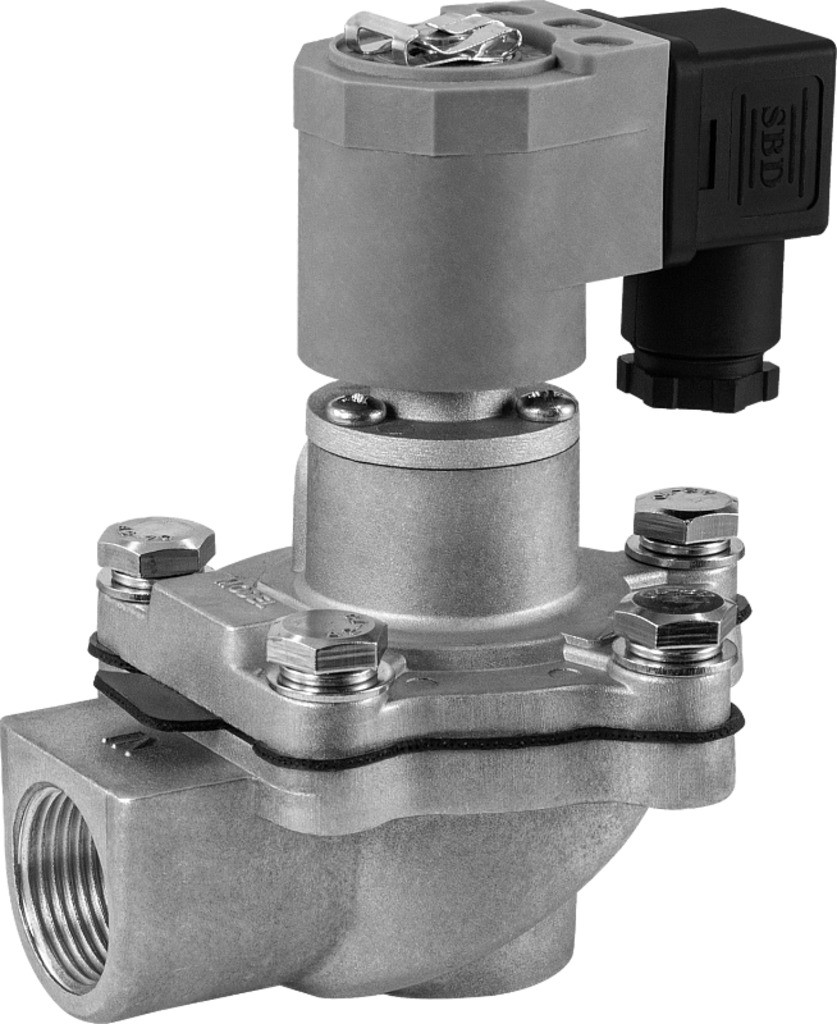

Клапаны нормально закрытые AR-RMF-Z-15M, AR-RMF-Z-20M
Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой AR-RMF-Z-15М, AR-RMF-Z-20М предназначены для управления потоком рабочей среды в трубопроводе
Особенности:
- Высокая пропускная способность благодаря угловой конструкции
- Аналог клапанов GOYEN
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны подают воздух в течение очень короткого времени в виде сильного удара. Клапаны имеют высокую пропускную способность благодаря угловой конструкции и минимальное время открытия и закрытия.
Для управления клапанами необходимо реле времени.
Технические характеристики
| Параметр | Значение | ||
| Рабочая среда | Воздух | ||
| Материал | Корпуса | Алюминий | |
| Уплотнения | NBR | ||
| Температура рабочей среды | −5...+55°С | ||
| Рабочее давление | 0,3...0,8 МПа | ||
| Диаметр условного прохода | 15 мм, 20 мм | ||
| Присоединение | Резьбовое G½", G¾" | ||
| Катушка | SB461, IP65 | ASEx542, IP65 | |
| Питание | ~220 В,~110 В, ~24 В, =24 В, =12 В | ||
| Мощность | 25 ВА (AC), 20 Вт (DC) | 13 ВА (AC), 15 Вт (DC) | |
Модификации
| Обозначение | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-RMF-Z-15М-15-1/2-GAN | 15 | 14 | ½" | 0,3 | 0,8 | 630 |
| AR-RMF-Z-20М-20-3/4-GAN | 20 | 14 | ¾" | 608 |
Расшифровка обозначения на примере клапана AR-RMF-Z-15М-15-1/2-XYZ:
AR-RMF-Z-15М – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.
Все модификации
| Артикул | Диаметр условного прохода, мм | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| R17756 | 15 | SB461 | ~220 | Со склада | 3101 руб. |
| R17760 | 15 | SB461 | ~110 | Со склада (комплектация 1..72 часа) | 3201 руб. |
| R17762 | 15 | SB461 | ~24 | Со склада (комплектация 1..72 часа) | 3201 руб. |
| R17764 | 15 | SB461 | =24 | Со склада (комплектация 1..72 часа) | 3201 руб. |
| R17766 | 15 | SB461 | =12 | Со склада (комплектация 1..72 часа) | 3201 руб. |
| R17758 | 15 | ASEx542 | ~220 | Со склада (комплектация 1..72 часа) | 10238 руб. |
| R17768 | 15 | ASEx542 | =12 | Со склада (комплектация 1..72 часа) | 10338 руб. |
| R17757 | 20 | SB461 | ~220 | Со склада | 3374 руб. |
| R17761 | 20 | SB461 | ~110 | Со склада (комплектация 1..72 часа) | 3474 руб. |
| R17763 | 20 | SB461 | ~24 | Со склада (комплектация 1..72 часа) | 3474 руб. |
| R17765 | 20 | SB461 | =24 | Со склада (комплектация 1..72 часа) | 3474 руб. |
| R17767 | 20 | SB461 | =12 | Со склада (комплектация 1..72 часа) | 3474 руб. |
| R17759 | 20 | ASEx542 | ~220 | Со склада (комплектация 1..72 часа) | 10511 руб. |
| R17769 | 20 | ASEx542 | =12 | Со склада (комплектация 1..72 часа) | 10611 руб. |

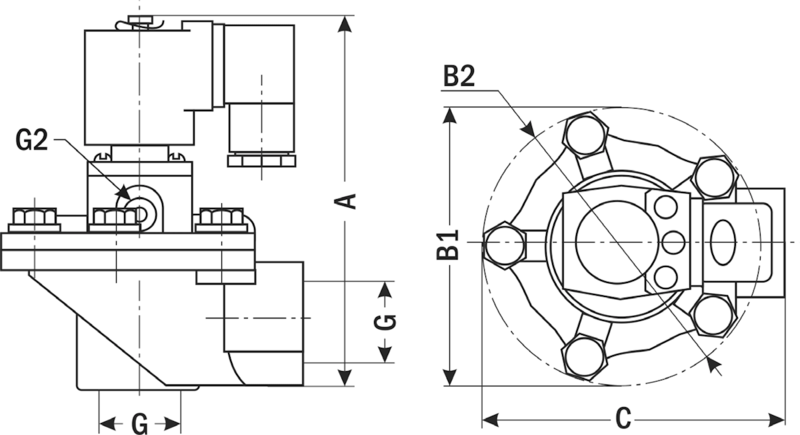

| Габаритные размеры |
 |
| Размер, мм | AR-RMF-Z-15М | AR-RMF-Z-20М |
| А | 125 | 125 |
| В2 | 83 | 86 |
| С | 103 | 103 |
| G | ½" | ¾" |
| G2 | ⅛" | ⅛" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 31.03.2025 | 0.5 Мб |  |
