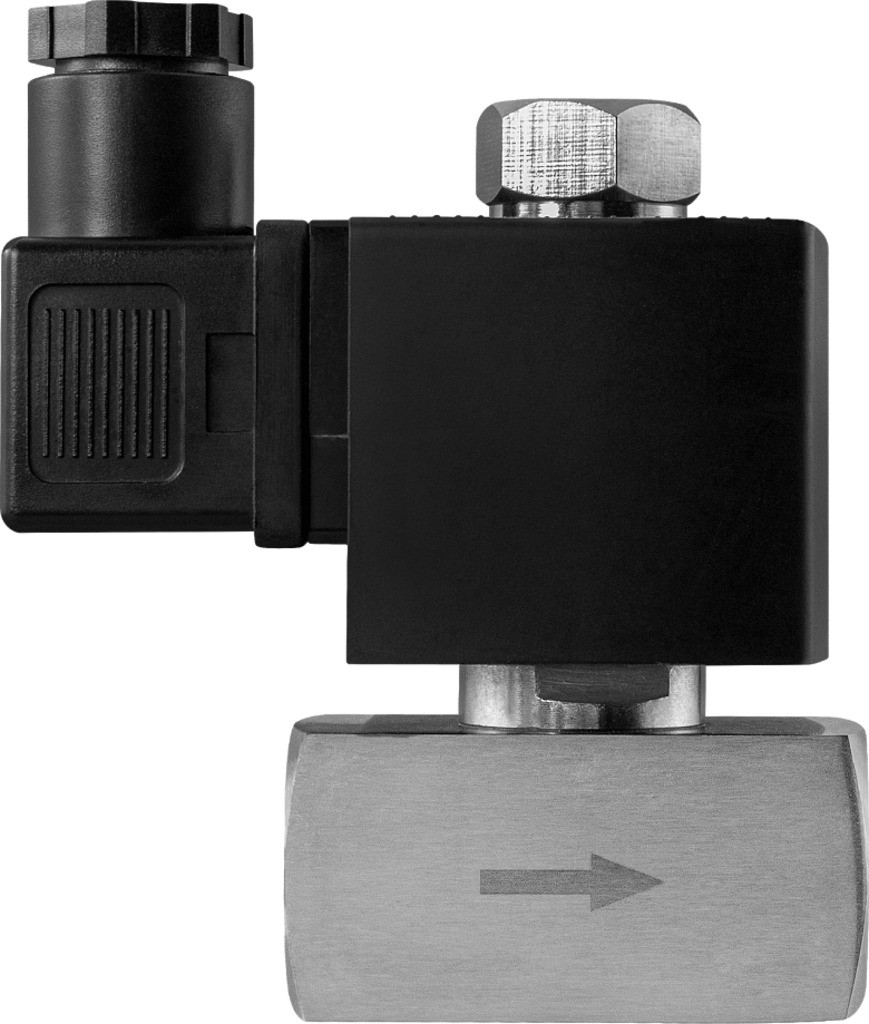

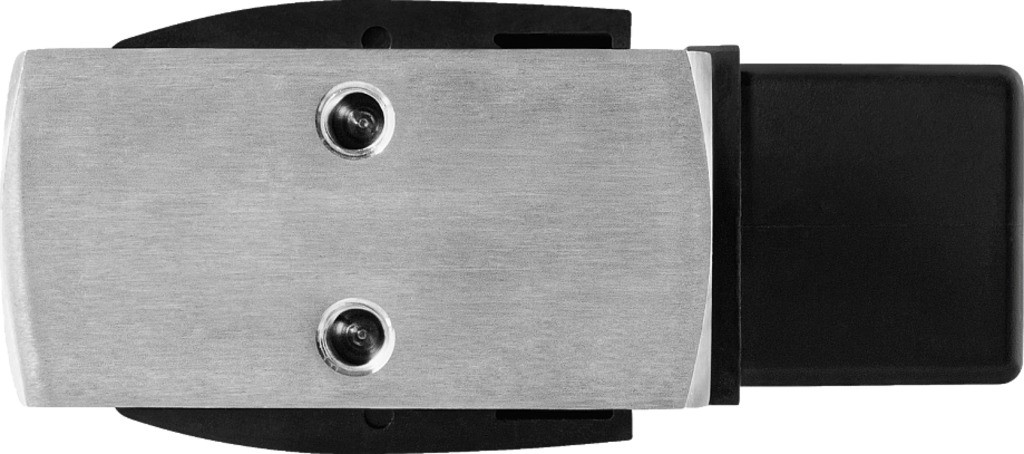

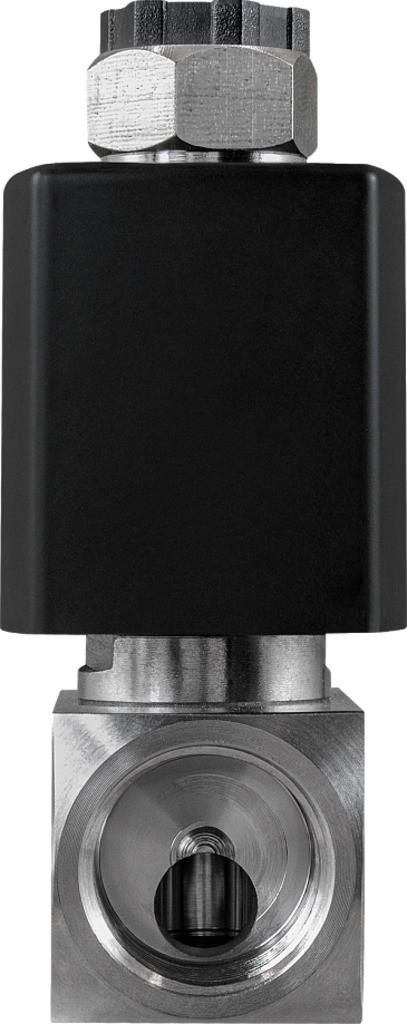

Клапан нормально открытый AR-2Z32
Клапан соленоидный нормально открытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе
Особенности:
- Подходит для систем вентиляции
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Долгий срок службы
Принцип действия и область применения
Нормально открытый соленоидный клапан — это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Воздух, кислород | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | Силикон | |
| Температура рабочей среды | −30...+80°С | |
| Рабочее давление | 0...0,05 МПа | |
| Диаметр условного прохода | 10 мм | |
| Присоединение | Резьбовое G½" | |
| Питание | ~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В , =6 В | |
| Катушка | Мощность | AC | DC | |||||||
| ~380 В | ~220 В | ~110 В | ~36 В | ~24 В | =24 В | =12 В | =6 В | |||
| AS91HT IP54 | 20 ВА | V | V | V | ||||||
| 10 ВА | V | V | ||||||||
| 14 Вт | V | V | V | |||||||
| ASE41H* IP65 | 5 ВА | V | ||||||||
| 7,5 Вт | V | |||||||||
*Использование энергосберегающей катушки ASE41H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-2Z32-10-1/2-GSQ | 10 | 0,68 | ½" | 0,00 | 0,05 | 468 |
Расшифровка обозначения клапана AR-2Z32-10-1/2-XYZ:
AR-2Z32 — модель клапана;
10 — диаметр условного прохода, мм;
1/2 — размер резьбы в дюймах;
X — присоединение: G — трубная резьба;
Y — материал корпуса: S — нержавеющая сталь;
Z — материал уплотнения: Q — силикон.
Все модификации
| Артикул | Питание, В | Модель катушки | Срок поставки | Стоимость |
|---|---|---|---|---|
| O39517 | ~380 | AS91HT | 120 дней | 10941 руб. |
| O39518 | ~220 | AS91HT | Под заказ к 2026.03.30 | 10841 руб. |
| O39519 | ~110 | AS91HT | 120 дней | 10941 руб. |
| O39520 | ~36 | AS91HT | 120 дней | 10941 руб. |
| O39521 | ~24 | AS91HT | 120 дней | 10941 руб. |
| O39522 | =24 | AS91HT | Под заказ к 2026.03.30 | 10941 руб. |
| O39523 | =12 | AS91HT | Ожидается 2025.12.22 | 10941 руб. |
| O39524 | =6 | AS91HT | 120 дней | 10941 руб. |
| O39525 | ~220 | ASE41H | 120 дней | 10841 руб. |
| O39526 | =24 | ASE41H | 120 дней | 10941 руб. |

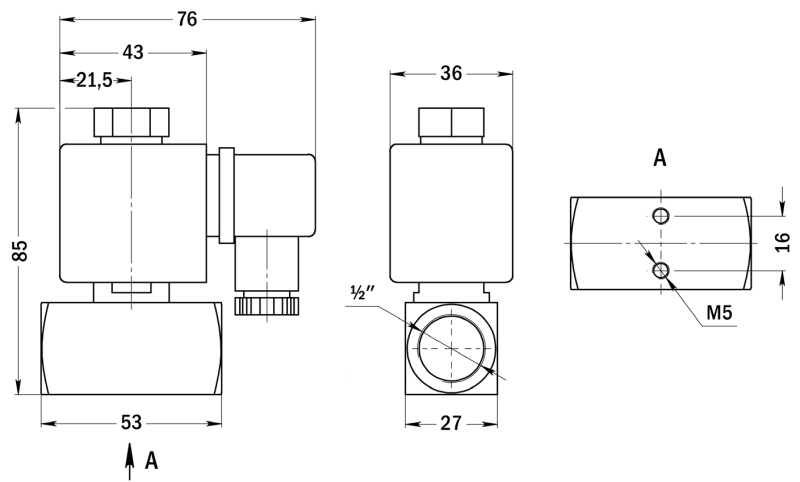

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 24.03.2025 | 0.37 Мб |  |
