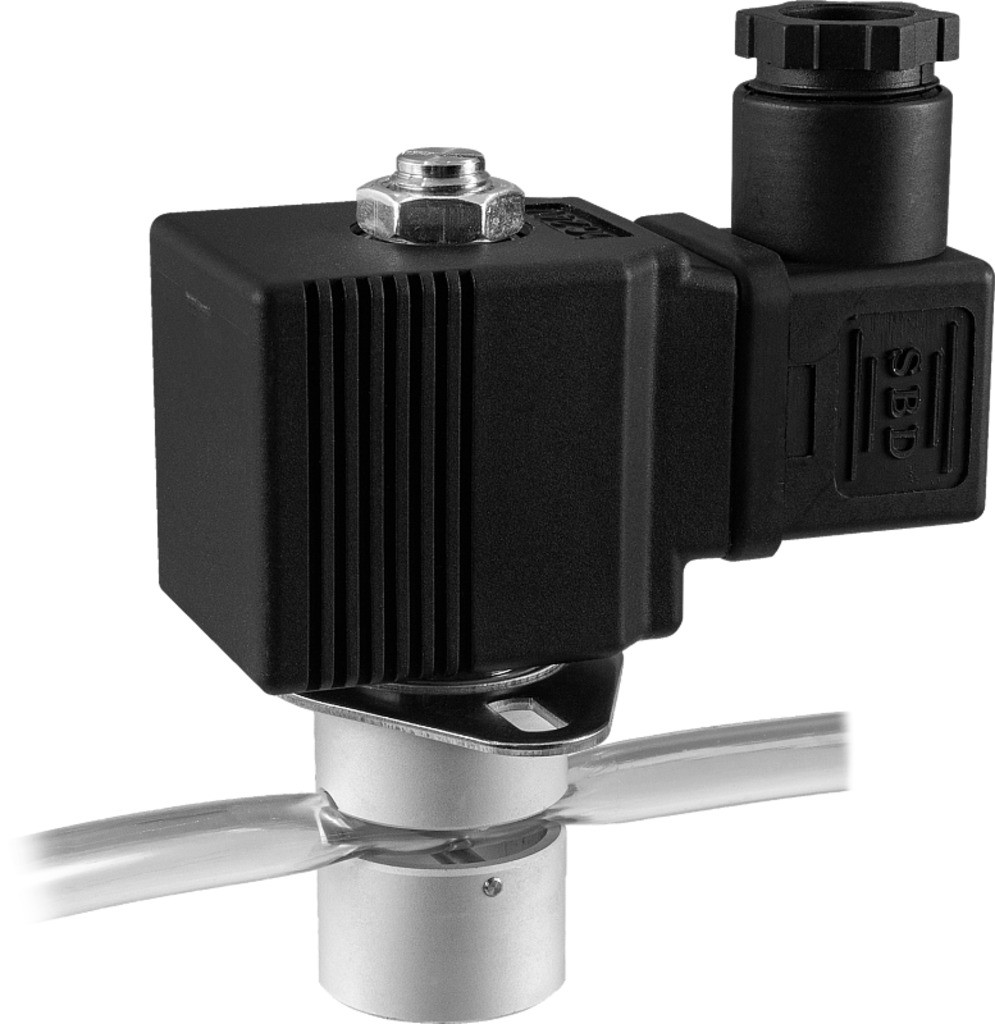

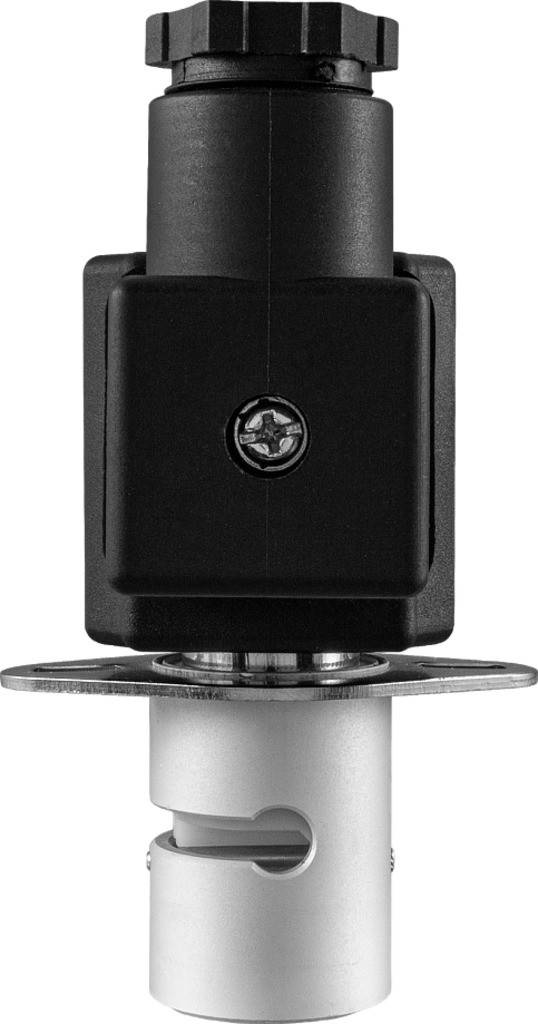

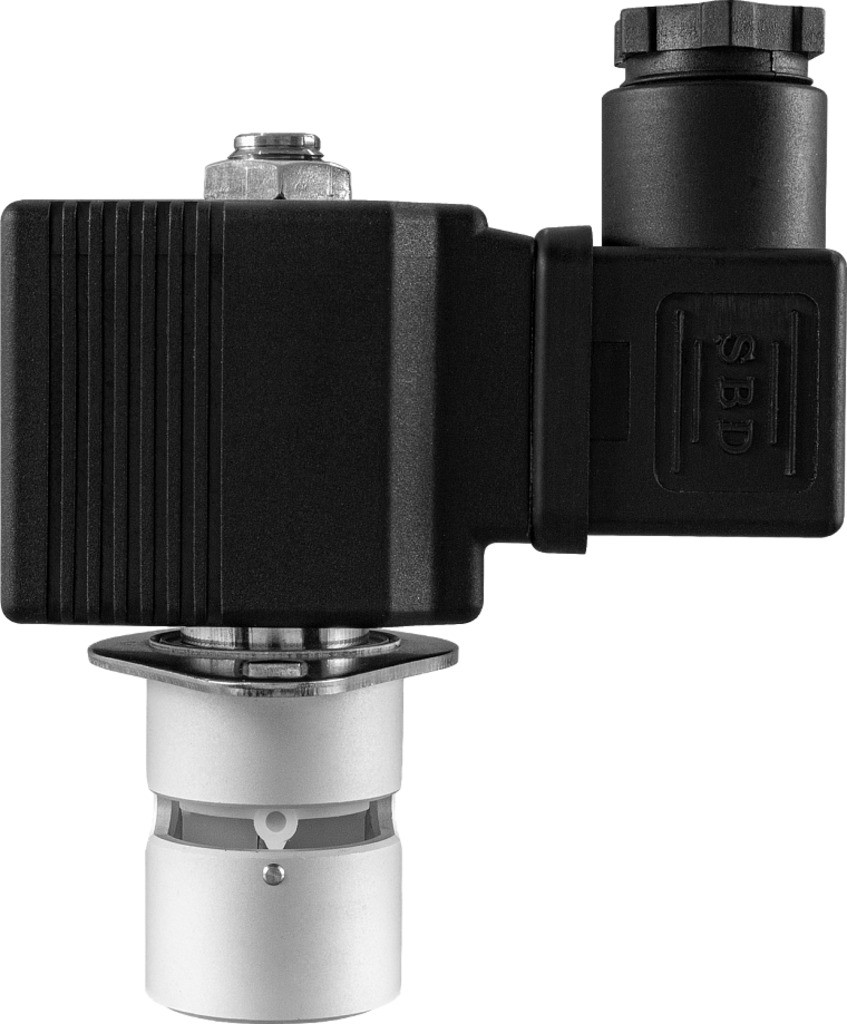

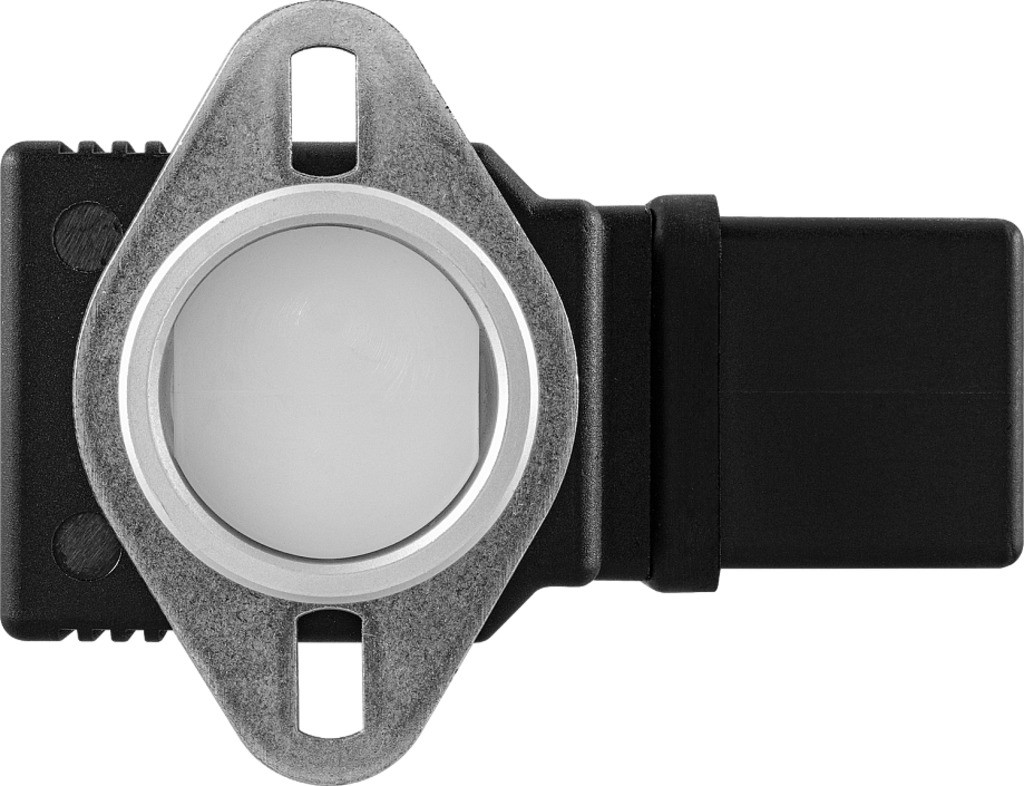

Клапан нормально закрытый AR-2Q21
Клапан соленоидный нормально закрытый прямого действия с поршнем пережимающий AR-2Q21 для управления потоком рабочей среды в трубке
Особенности:
- Подходит для использования с агрессивными или высокочистыми жидкостями в аналитических и медицинских приборах, а также в пищевой промышленности. Герметичное разделение механизма управления и жидкости внутри трубопровода предотвращает загрязнение частицами, вызванное трением движущихся частей, а также обеспечивает максимальную чистоту жидкостей
- Подходит для работы с трубками наружным диаметром до 6 мм, изготовленными из мягкого силикона или другого материала (твердостью по Шору до 50A)
- Рабочая среда может проходить в обоих направлениях
- Клапан прямого действия: для работы не требуется наличие давления в трубке

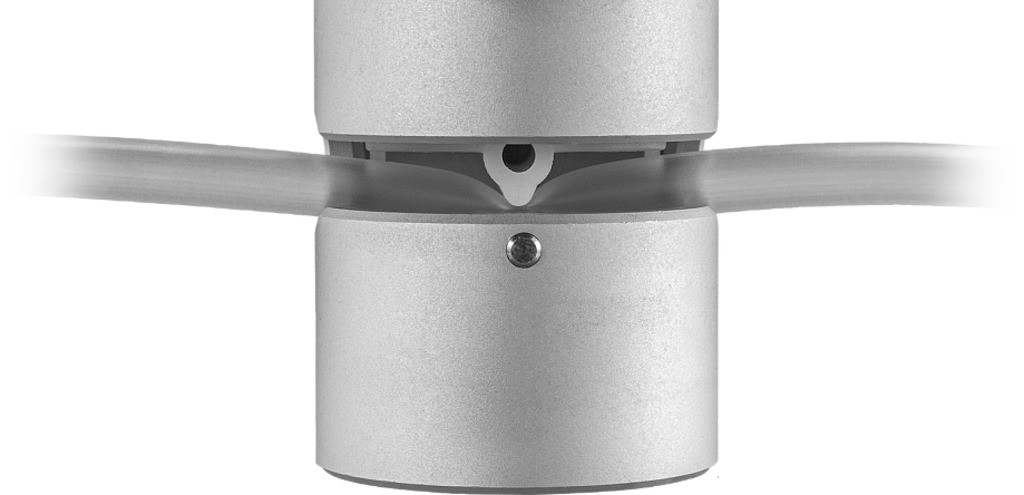

- Простая установка трубки через боковую прорезь
- Конструкция клапана исключает возникновение турбулентности или пустот и потери давления

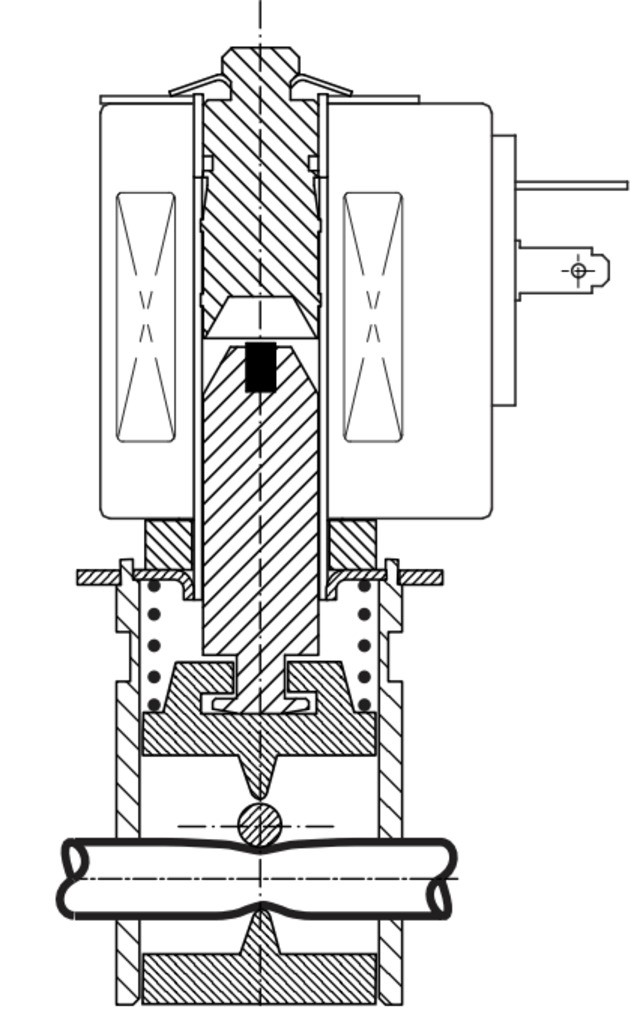

Принцип действия и область применения
Нормально закрытый соленоидный клапан, пережимающий трубку — это клапан, который при отсутствии напряжения на его индукционной катушке закрыт для потока рабочей среды через трубку. При подаче напряжения на катушку магнитный клапан этого типа освобождает трубку и остается в таком положении все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет закрыт.
Особенно актуально применение такого типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | ||||
| Рабочая среда | Агрессивные жидкости/газы, вода, воздух, инертные газы и пр. среды, пригодные к контакту с материалом используемой трубки | ||||
| Материал | Корпуса | Алюминий, нержавеющая сталь | |||
| Прижимающей вставки | Нейлон | ||||
| Температура рабочей среды | Определяется свойствами трубки, по которой протекает среда (не входит в комплект поставки) | ||||
| Рабочее давление | 0,0...0,18 МПа | ||||
| Наружный диаметр трубки | до 6 мм | ||||
| Температура окружающей среды | −10...+60°С | ||||
| Катушка | AS10B, IP65 | AS24B, IP65 | |||
| Питание | =24 В, =12 В | ||||
| Мощность | 12 Вт | 15 Вт | |||
| Обозначение | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-2Q21-d6-PA | пережимной, трубка диаметром до 6 мм | 0,0 | 0,18 | 305 |
Расшифровка обозначения на примере клапана AR-2Q21-d6-XY:
AR-2Q21– модель клапана.
6 – диаметр трубки в мм.
X – присоединение: P – пережимной.
Y – материал корпуса: A – алюминий, нержавеющая сталь.
Все модификации
| Артикул | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|
| V59249 | AS10B | =24 | Под заказ к 2026.03.30 | 4503 руб. |
| V59250 | AS24B | =24 | Ожидается 2025.12.08 | 4035 руб. |
| V59251 | AS10B | =12 | 120 дней | 4503 руб. |
| V59252 | AS24B | =12 | Под заказ к 2026.03.30 | 4035 руб. |

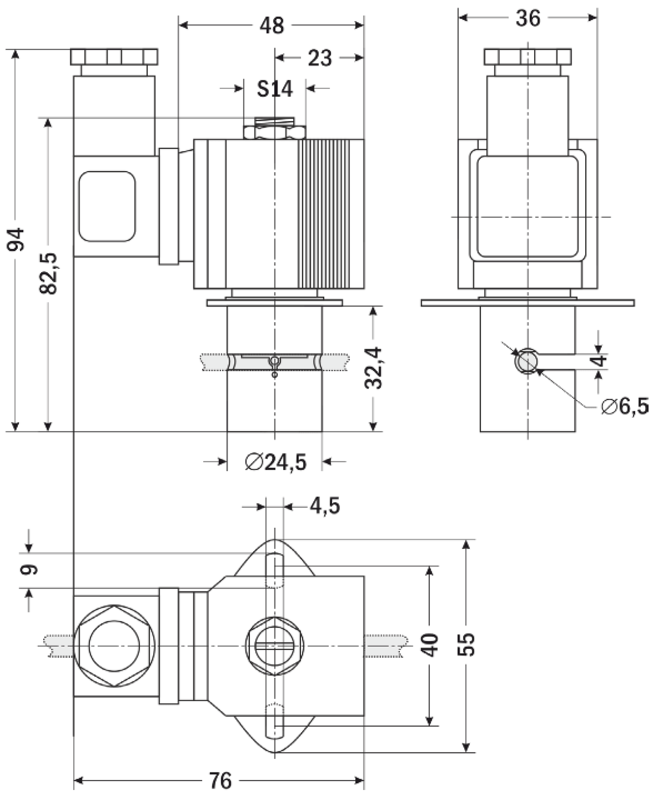

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 25.12.2024 | 0.57 Мб |  |
